Przetwornik sygnału dla prądów
0-1 A, 0-5 A, 0-10A AC/DC, wyjście analogowe
Przetwornik dla sygnałów wejściowych: 0-1A lub 0-5 A AC/DC (wartość skuteczna) z galwaniczną izolacją pomiędzy wejściem/wyjściem/zasilaniem. Na wyjściu otrzymujemy standardowe sygnały: 0-10V DC, 0-20mA, 4-20mA. Możliwość wyboru wartości sygnału wyjściowego. Szerokość 6,2 mm.

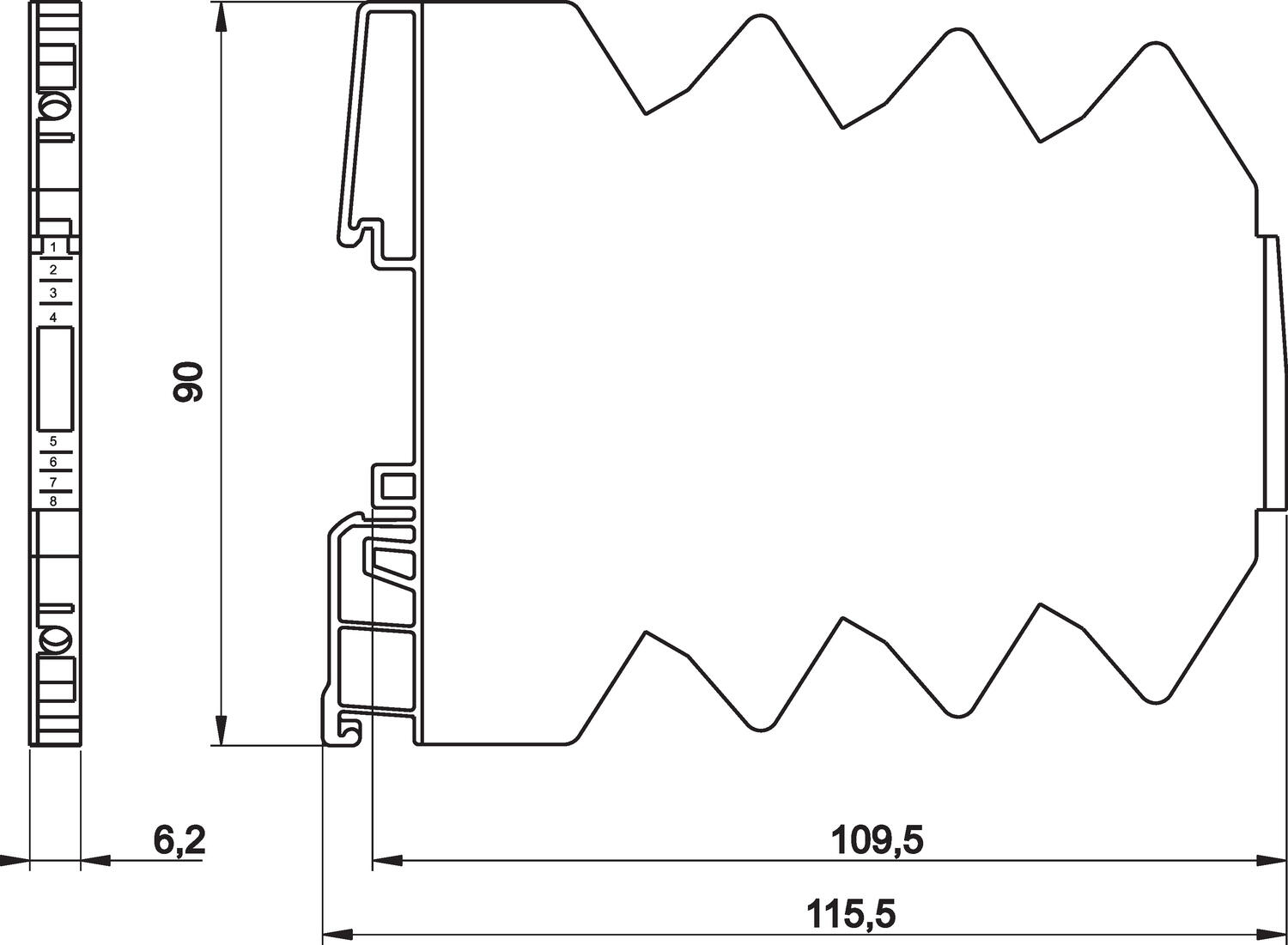

- 6.2mm szerokości

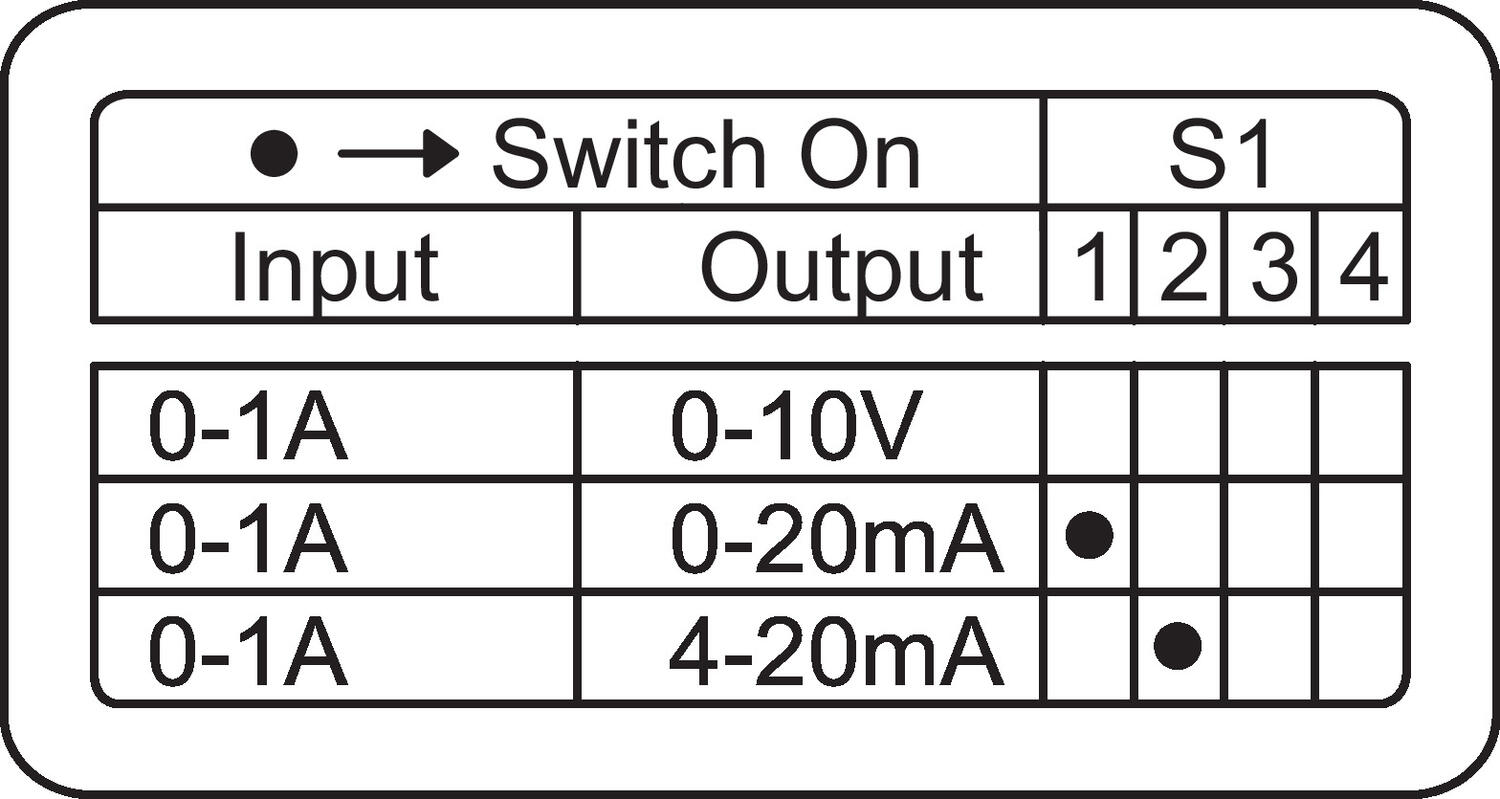

- Możliwość wyboru sygnału wyjściowego
- Izolacja galwaniczna wejście/wyjście/zasilanie, 1.5 kV
- 24 V DC zasilanie
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas reakcji | 60 ms |
|---|---|
| Dokładność | 0,5 % FSR |
| Dopuszczenia | CE, cULus, RoHS |
| Impedancja mocy | Max. 400 Ω |
| Impedancja napięcia | Min. 1 kΩ |
| Impedancja wejścia prądu A | 0,1 Ω |
| Izolacja | 3-tie |
| Izolacja galwaniczna wejście/wyjście | 1500 V |
| Liniowość | 0,1 % FSR |
| Maksymalny przekrój kabla | 1,5 mm² |
| Masa | 55 g |
| Max. temperatura pracy | 60 °C |
| Min. temperatura pracy | -25 °C |
| Napięcie maksymalne | 264 V |
|---|---|
| Napięcie zasilania | 24 V DC |
| Napięcie zasilania DC maks. | 30 V |
| Napięcie zasilania DC min. | 16,8 V |
| Pobór energii | 13 mA |
| Przekrój min. | 0,14 mm² |
| Sposób pomiaru | RMS |
| Stopień ochrony IP | IP20 |
| Wejście | 0-1 A AC/DC |
| Wskazywanie statusu | Keltainen LED |
| Współczynnik temperatury | <150 ppm/° K FSR |
| Wyjście | 0-20 mA, 4-20 mA, 0-10 V |
Opis produktu
Przetwornik dla sygnałów wejściowych: 0-1A lub 0-5 A AC/DC (wartość skuteczna) z galwaniczną izolacją pomiędzy wejściem/wyjściem/zasilaniem. Na wyjściu otrzymujemy standardowe sygnały: 0-10V DC, 0-20mA, 4-20mA. Możliwość wyboru wartości sygnału wyjściowego. Szerokość 6,2 mm.
