BACO

Przełączniki krzywkowe 10A

Łącznik miniaturowy został zaprojektowany z myślą o montażu w małych obudowach. Konstrukcja łącznika pozwala na montaż w otworze o średnicy 16 mm lub 22 mm. Prąd znamionowy łącznika wynosi 10A. Produkt dostarczany jest z pokrętłem i tabliczką opisową.















Pokaż więcej
  • Prąd znamionowy 10A

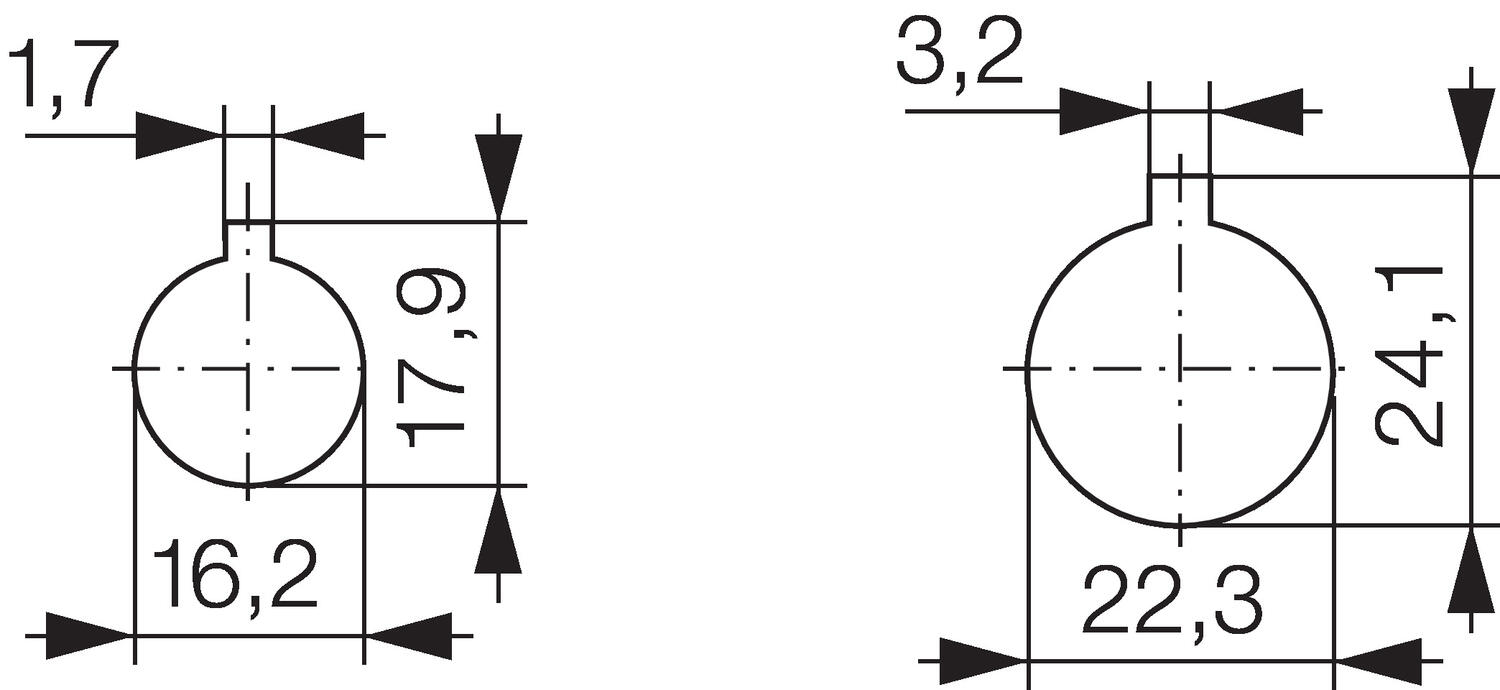

  • Uniwersalny montaż w otworach Ø16 i Ø22 mm
  • Ergonomicznie usytuowane zaciski pod kątem 45°
  • Stopień ochrony IP 65 (od frontu)

Wybrany wariant produktu

BACO.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Funkcja Stabilny
Kąt przełączania 90°
Liczba pól 1
Liczba pozycji przełącznika 2
Liczba styków 1
Masa 32 g
Max. temperatura pracy 50 °C
Min. temperatura pracy -20 °C
Model Przełącznik włącz/wyłącz
Plate 30x30
Prąd terminczy Ith 10 A
Przekrój kabla max. 2x1,5 mm²
Przekrój kabla min. 1x0,5 mm²
Rated operating current Ie (DC-1/24 VDC) 10 A
Standard CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
Stopień ochrony od frontu IP65
Stopień ochrony od tyłu IP20
Znamionowa moc (AC23A/3x230V) 1,8 kW
Znamionowa moc (AC23A/3x400V) 3 kW
Znamionowa moc (AC3/3x230V) 1,8 kW
Znamionowa moc (AC3/3x400V) 2,2 kW
Znamionowe napięcie izolacji Ui 500 V
Znamionowy prąd Ie (AC15/230V) 2,5 A
Znamionowy prąd Ie (AC21A/22A) 10 A

Do pobrania

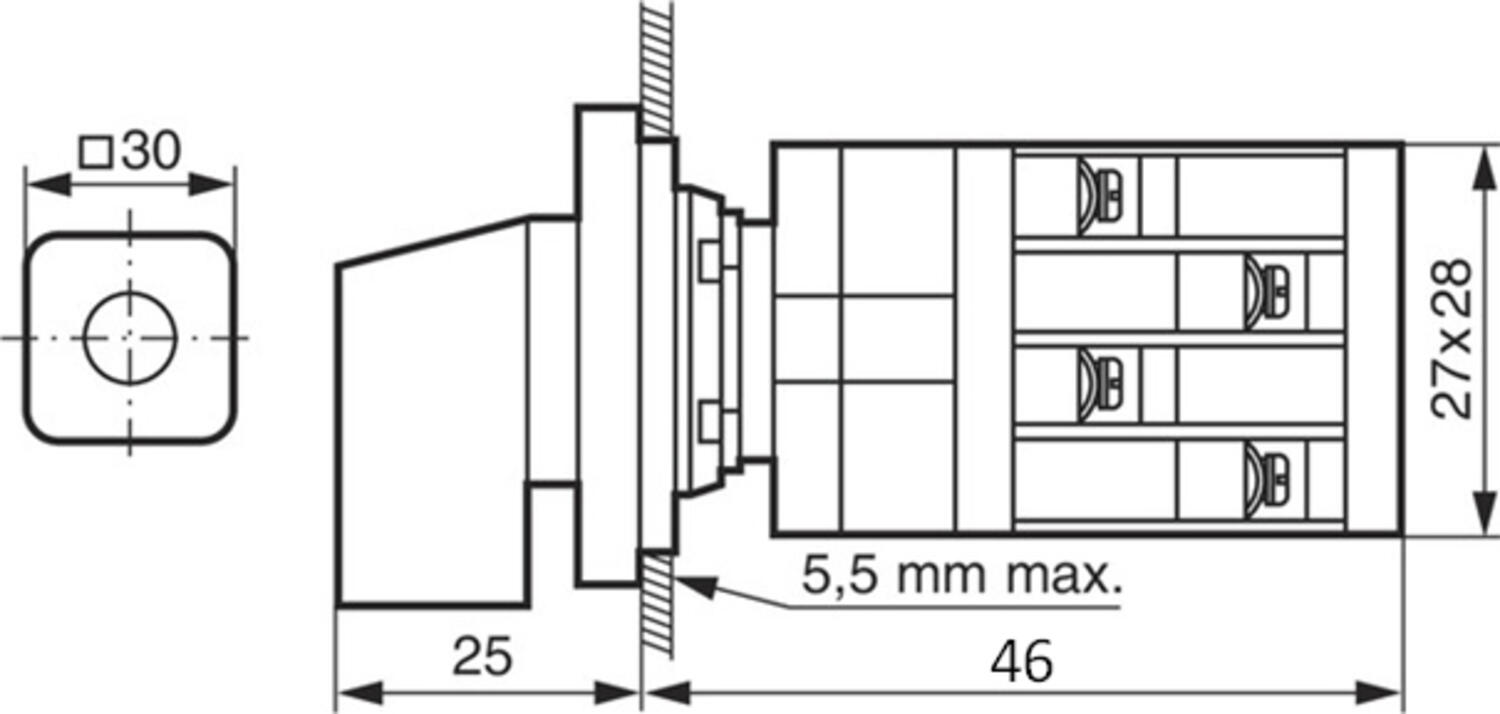

Wymiary i połączenia

Opis produktu

Łącznik miniaturowy został zaprojektowany z myślą o montażu w małych obudowach. Konstrukcja łącznika pozwala na montaż w otworze o średnicy 16 mm lub 22 mm. Prąd znamionowy łącznika wynosi 10A. Produkt dostarczany jest z pokrętłem i tabliczką opisową.















Akcesoria

Powiązane

Nowości

Zasilacz TP960 z nowej serii PLANET

Nowa rodzina zasilaczy PLANET wyznacza nowy standard wydajności. PULS poczynił znaczny postęp zarówno pod względem łatwości obsługi, jak i kluczowych parametrów konstrukcji zasilacza.

Nowości

Komponenty przemysłowe do rozdzielnic niskiego napięcia od ISKRA

OEM Automatic jest dystrybutorem komponentów słoweńskiego producenta ISKRA dedykowanych do rozdzielnic niskiego napięcia. Przedstawimy ofertę do instalacji przemysłowych.

Nowości

Półprzewodnikowe przekaźniki do pracy w niesprzyjających warunkach

Delcon od ponad 40 lat specjalizuje się w produkcji wysokiej jakości przekaźników półprzewodnikowych. Jego produkty wyróżniają się wyjątkową żywotnością oraz przystosowaniem do pracy w niesprzyjających warunkach.

Nowości

Komponenty modułowe do rozdzielnic niskiego napięcia od ISKRA

ISKRA d.o.o. to słoweński producent komponentów elektrycznych. Nieprzerwanie od blisko 80 lat produkuje w Europie wysokiej jakości wyroby, które sprzedawane są na całym świecie.

Nowości

Nowy przetwornik temperatury od PR Electronics: 5450 PROFIBUS PA

Przedstawiamy nowy przetwornik temperatury PR Electronics 5450 PROFIBUS PA — zaprojektowany, aby zapewnić wyjątkową dokładność, niezawodność i wydajność dla branży automatyki i procesowej.

Akademia OEM

Zastosowanie wyłączników nadprądowych firmy ISKRA RI73N C63 oraz RI113N C125

Wyłączniki nadprądowe firmy ISKRA RI73N C63 oraz RI113N C125 znalazły zastosowanie jako zabezpieczenie układu podgrzewacza w kotłach wodnych zasilanych napięciem 3-fazowym.

Warianty produktu Funkcja Kąt przełączania Liczba pól Liczba pozycji przełącznika Liczba styków Masa Max. temperatura składowania Min. temperatura składowania Model Plate Prąd terminczy Ith Przekrój kabla max. Przekrój kabla min. Rated operating current Ie (DC-1/24 VDC) Standard Stopień ochrony od frontu Stopień ochrony od tyłu Znamionowa moc (AC23A/3x230V) Znamionowa moc (AC23A/3x400V) Znamionowa moc (AC3/3x230V) Znamionowa moc (AC3/3x400V) Znamionowe napięcie izolacji Ui Znamionowy prąd Ie (AC15/230V) Znamionowy prąd Ie (AC21A/22A) Cena

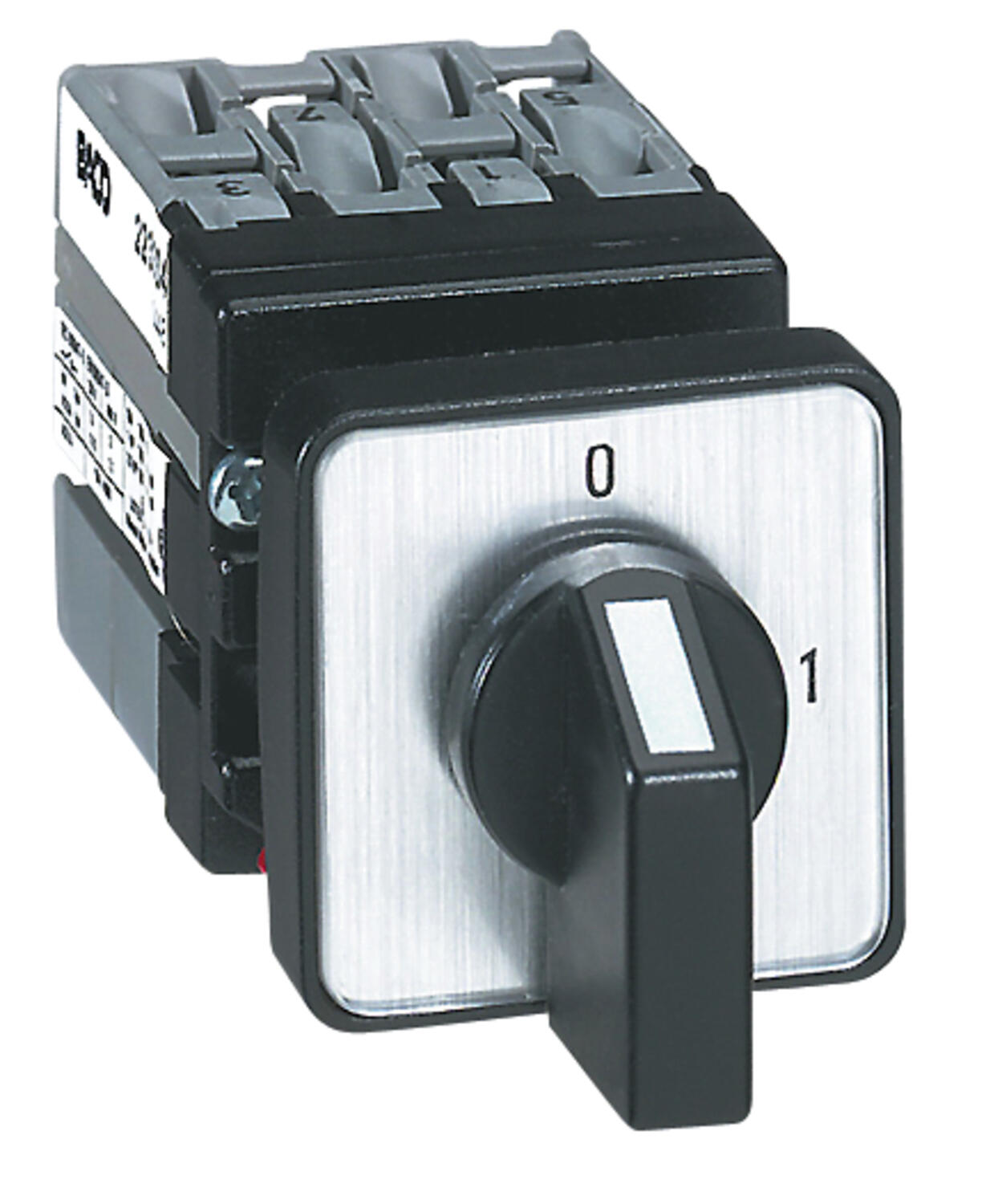

Mini-cam switches 10A Order number 223504
Przełącznik krzywkowy 10A 0-1 1-polowy
Nr produktu:
223501 Skopiowano
Stabilny
90°
1
2
1
32 g
Przełącznik włącz/wyłącz
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini-cam switches 10A Order number 223504
Przełącznik krzywkowy 10A 0-1 2-polowy
Nr produktu:
223502 Skopiowano
Stabilny
90°
2
2
2
32 g
Przełącznik włącz/wyłącz
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini-cam switches 10A Order number 223504
Przełącznik krzywkowy 10A 0-1 3-polowy
Nr produktu:
223503 Skopiowano
Stabilny
90°
3
2
3
45 g
Przełącznik włącz/wyłącz
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini-cam switches 10A Order number 223504
Przełącznik krzywkowy 10A 0-1 4-polowy
Nr produktu:
223504 Skopiowano
Stabilny
90°
4
2
4
45 g
Przełącznik włącz/wyłącz
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini-cam switches 10A Order number 223505
Przełącznik krzywkowy 10A 1-0-2 1-polowy
Nr produktu:
223505 Skopiowano
Stabilny
45°
1
3
2
32 g
Przełącznik change-over
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini-cam switches 10A Order number 223505
Przełącznik krzywkowy 10A 1-0-2 2-polowy
Nr produktu:
223506 Skopiowano
Stabilny
45°
2
3
4
45 g
Przełącznik change-over
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini-cam switches 10A Order number 223505
Przełącznik krzywkowy 10A 1-0-2 3-polowy
Nr produktu:
223507 Skopiowano
Stabilny
45°
3
3
6
57 g
Przełącznik change-over
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini-cam switches 10A Order number 223505
Przełącznik krzywkowy 10A 1-0-2 4-polowy
Nr produktu:
223508 Skopiowano
Stabilny
45°
4
3
8
69 g
Przełącznik change-over
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A

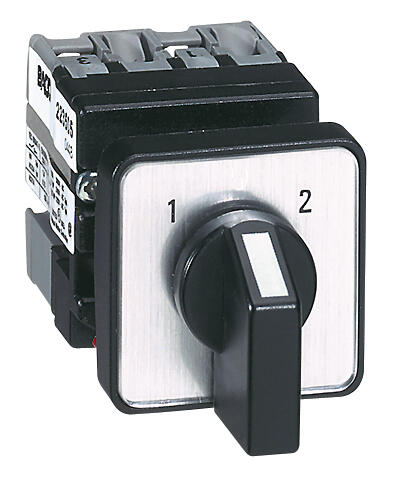

Mini camswitch 223511-14.png
Przełącznik krzywkowy 10A 1-2 1-polowy
Nr produktu:
223511 Skopiowano
Stabilny
90°
1
2
2
32 g
Przełącznik change-over
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini camswitch 223511-14.png
Przełącznik krzywkowy 10A '1-2' 2-polowy
Nr produktu:
223512 Skopiowano
Stabilny
90°
2
2
4
45 g
Przełącznik change-over
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini camswitch 223511-14.png
Przełącznik krzywkowy 10A '1-2' 3-polowy
Nr produktu:
223513 Skopiowano
Stabilny
90°
3
2
6
57 g
Przełącznik change-over
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini camswitch 223511-14.png
Przełącznik krzywkowy 10A '1-2' 4-polowy
Nr produktu:
223514 Skopiowano
Stabilny
90°
4
2
8
69 g
Przełącznik change-over
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini camswitch 223515-17.png
Przełącznik krzywkowy 10A '1-2-3' 1-polowy
Nr produktu:
223515 Skopiowano
Stabilny
90°
1
3
3
45 g
przełącznik obrotowy
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini camswitch 223515-17.png
Przełącznik krzywkowy 10A '1-2-3' 2-polowy
Nr produktu:
223516 Skopiowano
Stabilny
90°
2
3
6
57 g
przełącznik obrotowy
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini camswitch 223515-17.png
Przełącznik krzywkowy 10A '1-2-3' 3-polowy
Nr produktu:
223517 Skopiowano
Stabilny
90°
3
3
9
82 g
przełącznik obrotowy
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini-cam switcher 10A Order number 223515
Przełącznik krzywkowy 10A '0-1-2-3' 1-polowy
Nr produktu:
223521 Skopiowano
Stabilny
90°
1
4
3
45 g
przełącznik obrotowy
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini-cam switcher 10A Order number 223515
Przełącznik krzywkowy 10A '0-1-2-3' 2-polowy
Nr produktu:
223522 Skopiowano
Stabilny
90°
2
4
6
57 g
przełącznik obrotowy
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini-cam switcher 10A Order number 223515
Przełącznik krzywkowy 10A '0-1-2-3' 3-polowy
Nr produktu:
223523 Skopiowano
Stabilny
90°
3
4
9
82 g
przełącznik obrotowy
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini camswitch 223525-26.png
Przełącznik krzywkowy 10A '1-2-3-4' 1-polowy
Nr produktu:
223525 Skopiowano
Stabilny
90°
1
4
4
45 g
przełącznik obrotowy
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini camswitch 223525-26.png
Przełącznik krzywkowy 10A '1-2-3-4' 2-polowy
Nr produktu:
223526 Skopiowano
Stabilny
90°
2
4
8
69 g
przełącznik obrotowy
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A

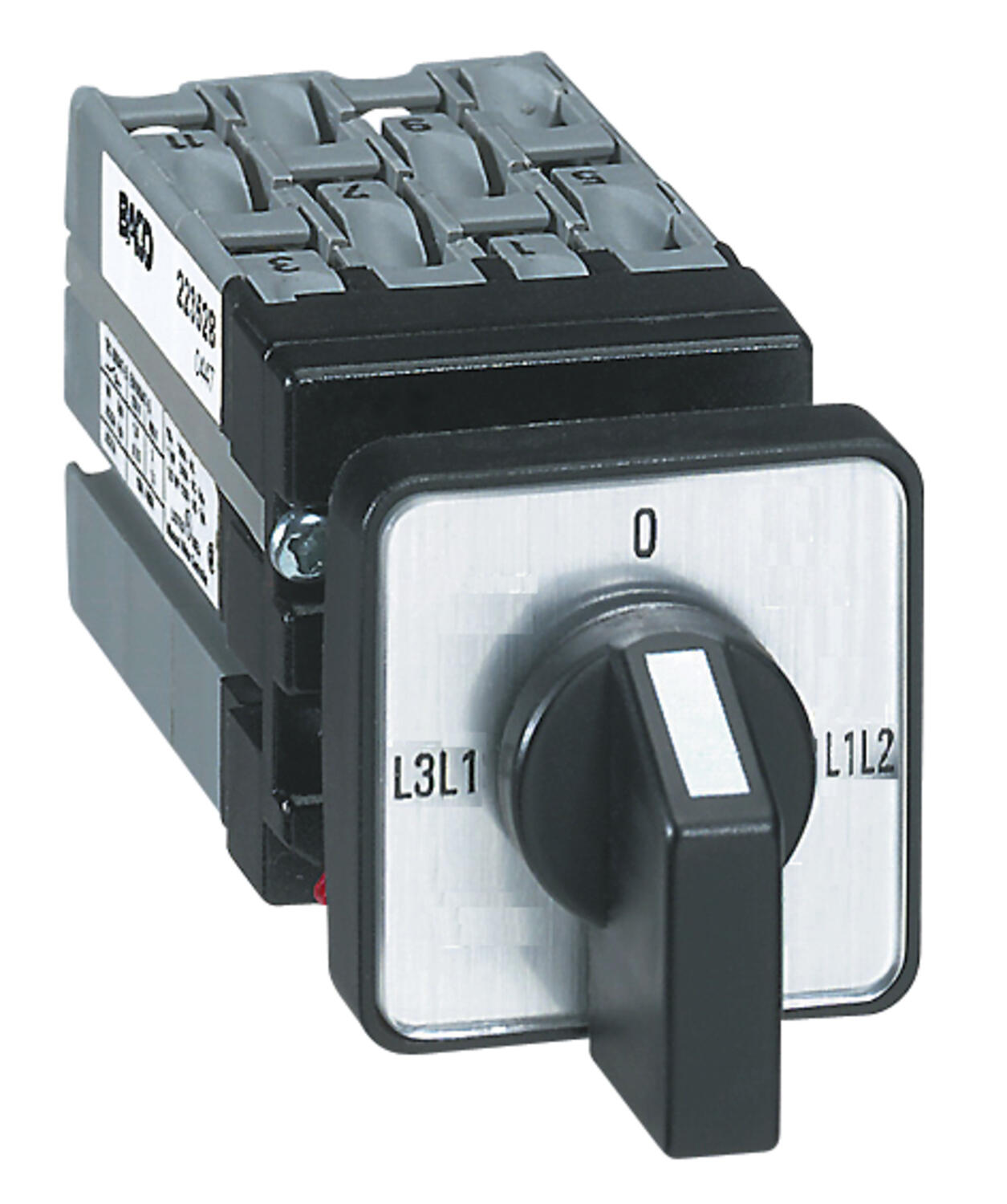

Mini camswitch 223527.tif
Miniaturowy przełącznik, woltomierzowy
Nr produktu:
223527 Skopiowano
Stabilny
90°
1
4
4
45 g
Przełącznik woltomierza
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A

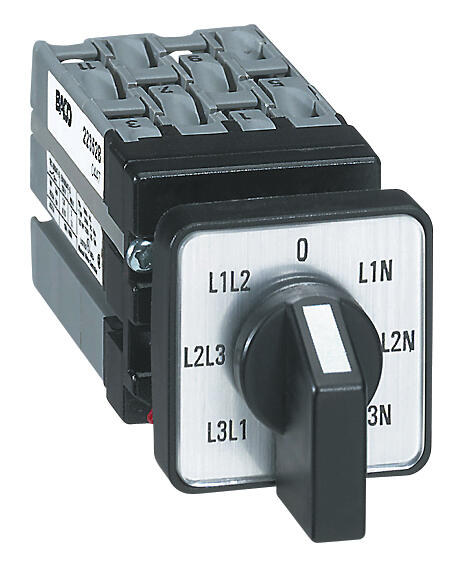

Mini-cam switcher 10A Order number 223527
Przełącznik woltom. z przewodem neutralnym
Nr produktu:
223528 Skopiowano
Stabilny
45°
1
7
6
57 g
Przełącznik woltomierza
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A
Mini camswitch 223529.tif
Miniaturowy przełącznik, amperomierzowy
Nr produktu:
223529 Skopiowano
Stabilny
90°
1
4
6
57 g
Przełącznik amperomierza
30x30
10 A
2x1,5 mm²
1x0,5 mm²
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
1,8 kW
3 kW
1,8 kW
2,2 kW
500 V
2,5 A
10 A

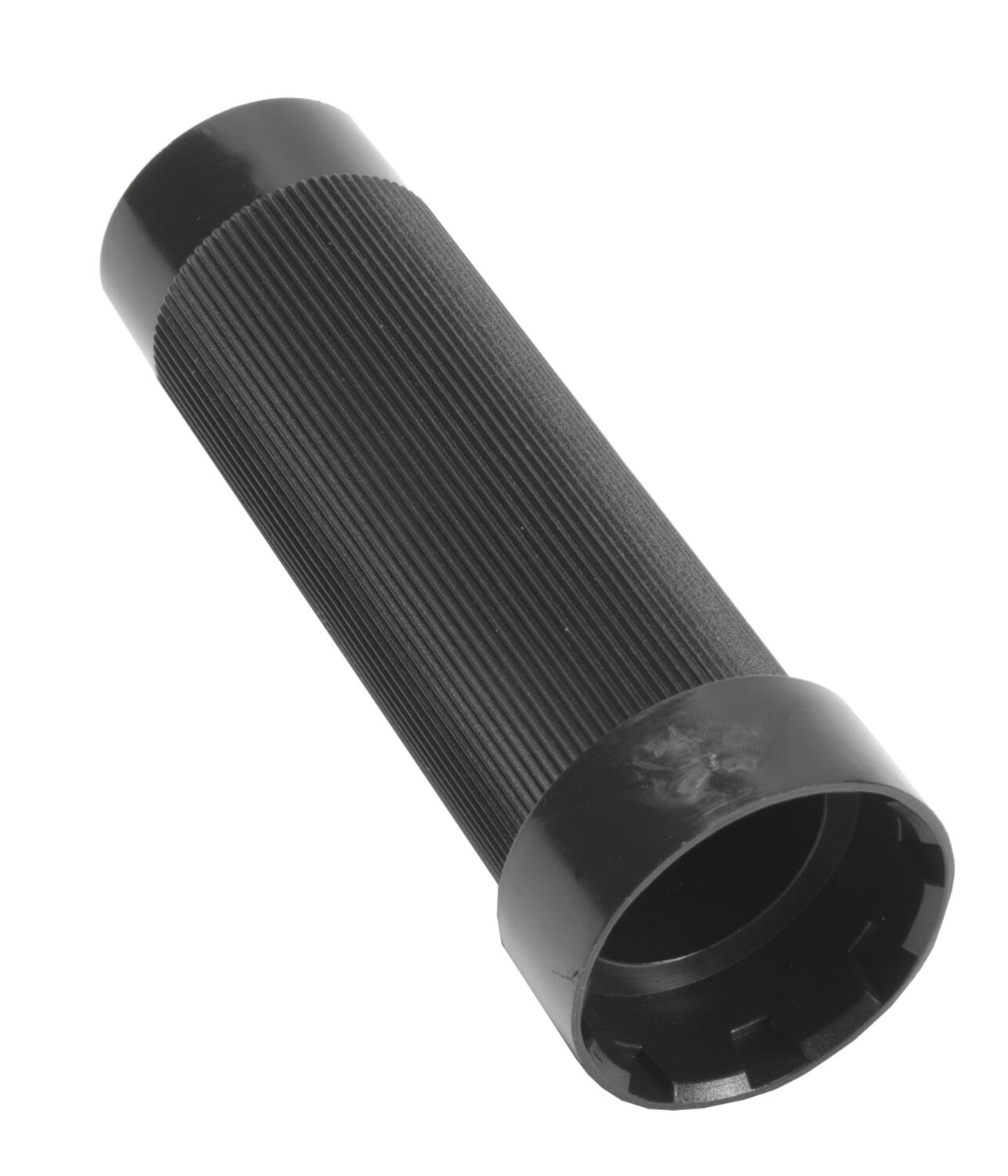

Construction tool for one hole montage on minicam switcher
Narzedzie montazowe
Nr produktu:
223520 Skopiowano
20 g
50 °C
-20 °C

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie techniczne

Michał Modzelewski

Product Manager STEROWANIE

+48 697 100 035
Wyślij e-mail
Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
Logo

Ustawienia plików cookie w serwisie oemautomatic.pl

Pliki cookie pomagają nam usprawniać serwis i dostosowywać go do Państwa oczekiwań. Wykorzystujemy pliki cookie aby móc obsługiwać dane logowania i oferować spersonalizowane treści. Niektóre pliki cookie są wymagane dla podstawowej funkcjonalności witryny.

Informacje uzyskane za pośrednictwem plików cookie nigdy nie będą przedmiotem sprzedaży.

Mogą Państwo zaakceptować wszystkie pliki cookie lub spersonalizować swoje preferencje dotyczące określonych plików cookie. Mogą Państwo również zmienić ustawienia dotyczące plików cookie w dowolnym momencie, odwiedzając naszą stronę kontaktową.

Niezbędne pliki cookie

Te pliki cookie są niezbędne dla funkcjonowania strony internetowej i nie mogą być wyłączone w naszych systemach. Są one zazwyczaj ustawiane tylko w odpowiedzi na działania podejmowane przez użytkownika, które sprowadzają się do zapytania o usługi, takie jak ustawienie preferencji prywatności, logowanie lub wypełnianie formularzy. Te pliki cookie nie przechowują żadnych danych osobowych.

Pliki cookie dotyczące wydajności

Te pliki cookie umożliwiają nam zliczanie wizyt i źródeł ruchu, dzięki czemu możemy mierzyć i poprawiać wydajność naszej witryny. Pomagają ustalić, które strony są najbardziej i najmniej popularne i zobaczyć, jak odwiedzający poruszają się po stronie. Wszystkie informacje zbierane przez te pliki cookie są agregowane i tym samym anonimowe. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, nie będziemy wiedzieli, kiedy odwiedził naszą stronę internetową.

Pliki cookie związane z reklamami i ich odbiorcami

Te pliki cookie mogą być ustawiane przez naszych partnerów reklamowych za pośrednictwem naszej strony internetowej. Mogą one być wykorzystywane przez te firmy do budowania profilu zainteresowań użytkownika i wyświetlania odpowiednich reklam na innych stronach. Nie przechowują one bezpośrednio danych osobowych, lecz opierają się na jednoznacznej identyfikacji przeglądarki i sprzętu internetowego. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, doświadcza mniej ukierunkowanych reklam.
