Specyfikacja techniczna
| Dopuszczenia | CB, cUL, UL |
|---|---|
| Kolor | Czerwony/żółty |
| Liczba pól | 3 |
| Maksymalny prąd obciążenia | 32 A |
| Max. przekrój drutu | 10 mm² |
| Max. przekrój przewodu z tulejką | 6 mm² |
| Max. temperatura pracy | 70 °C |
| Max. temperatura składowania | 70 °C |
| Min. przekrój przewodu z tulejką | 0.75 mm² |
| Min. temperatura pracy | -30 °C |
| Min. temperatura składowania | -30 °C |
| Montaż | Śrubowy, Szyna TS35 |
| Prąd termiczny w obudowie Ithe | 25 A |
| Prąd terminczy Ith | 32 A |
| Prąd zwarcia (kAeff/400 V) | 10 kA |
| Prąd zwarcia z bezpiecznikiem gl/gG (A) | 32 A |
| Standard | CSA 22.2, IEC 60947-3 , UL 508 |
| Stopień ochrony od frontu | IP40 |
| Stopień ochrony od tyłu | IPxxB |

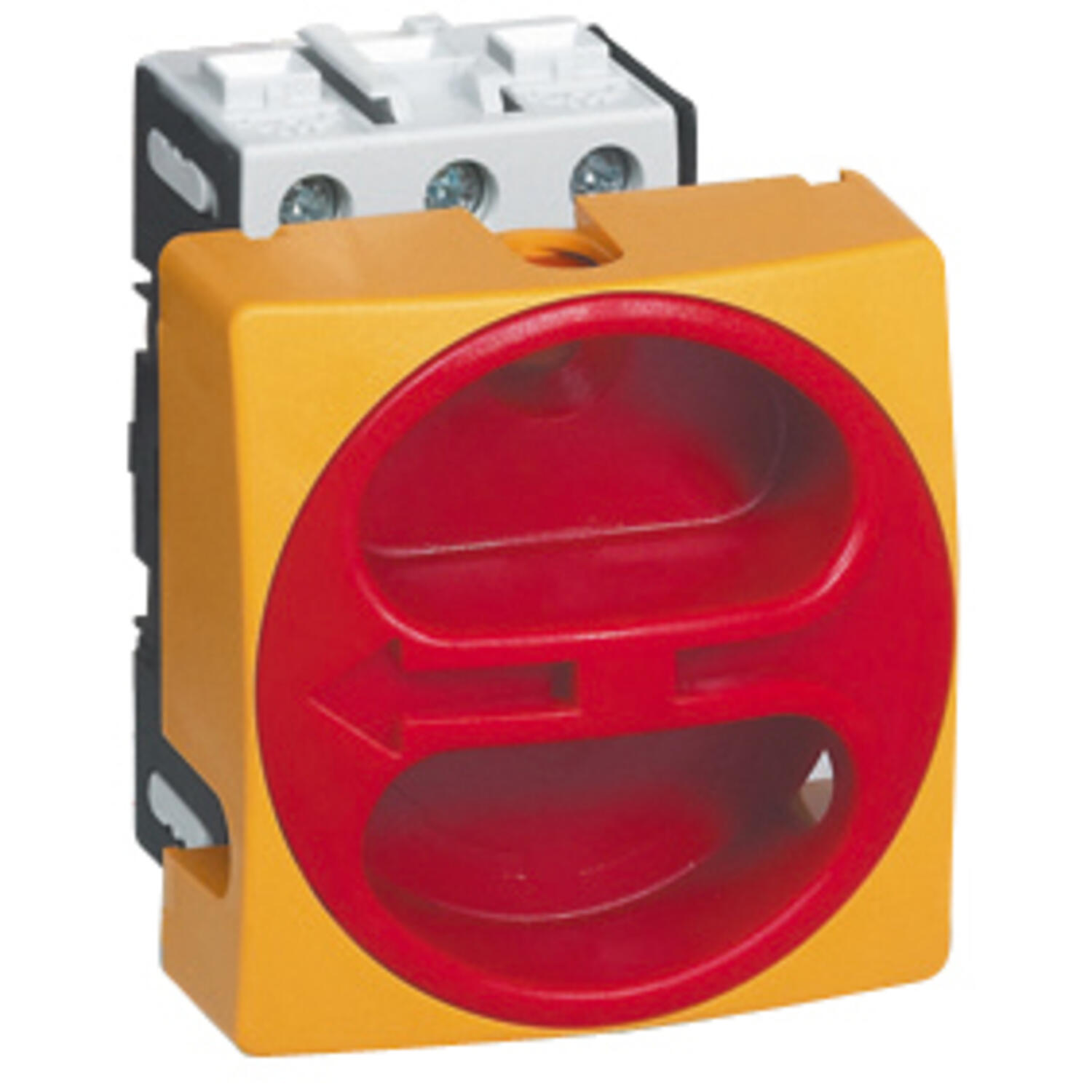

| Typ | Przełącznik i uchwyt |
| Znamionowa moc (AC23A/3x230V) | 5,5 kW |
|---|---|
| Znamionowa moc (AC23A/3x400V) | 11 kW |
| Znamionowa moc (AC23A/3x500V) | 11 kW |
| Znamionowa moc (AC23A/3x690V) | 11 kW |
| Znamionowa moc (AC3/3x230V) | 4 kW |
| Znamionowa moc (AC3/3x400V) | 7,5 kW |
| Znamionowa moc (AC3/3x500V) | 7,5 kW |
| Znamionowa moc (AC3/3x690V) | 7,5 kW |
| Znamionowa pojemność (Aeff/400V) | 710 A |
| Znamionowa zdolność wyłączania (Aeff/400V) | 330 A |
| Znamionowe napięcie izolacji Ui | 690 V |
| Znamionowe napięcie udarowe Uimp (cat. III) | 6 kV |
| Znamionowy prąd Ie (AC15/230V) | 6 A |
| Znamionowy prąd Ie (AC15/400V) | 4 A |
| Znamionowy prąd Ie (AC21A/22A) | 32 A |
| Znamionowy prąd nieprzerwany Iu | 32 A |
| Znamionowy prąd wyłączalny Icw (Aeff/400V/1 s) | 430 A |
| Znamionowy prąd zwarciowy Icm (kA peak/400V) | 1 kA |
| Żywotność mechaniczna AC20 (w milionach przełączeń) | 0.1 |
