ISKRA

Wyłączniki silnikowe MS25

Parametry wyłączników silnikowych MS25:

  • Maksymalne napięcie pracy: 690 V
  • Rodzja wyzwalania: termiczno - magnetyczne
  • Szczelina pomiędzy stykami: 9,5 mm
  • Temperatura pracy: -25...60°C

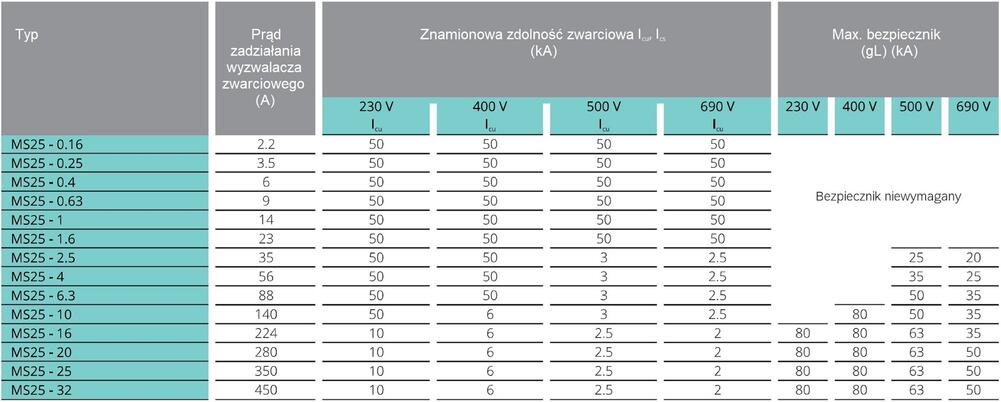

Poniższa tabela przedstawia wartości prądu zadziałania wyzwalacza zwarciowego, znamionowej zdolności zwarciowej granicznej i eksploatacyjnej oraz zabezpieczenia wstępnego w zależności od zastosowanego wyłącznika.



Tabela MS25 zwarcia 1.jpg

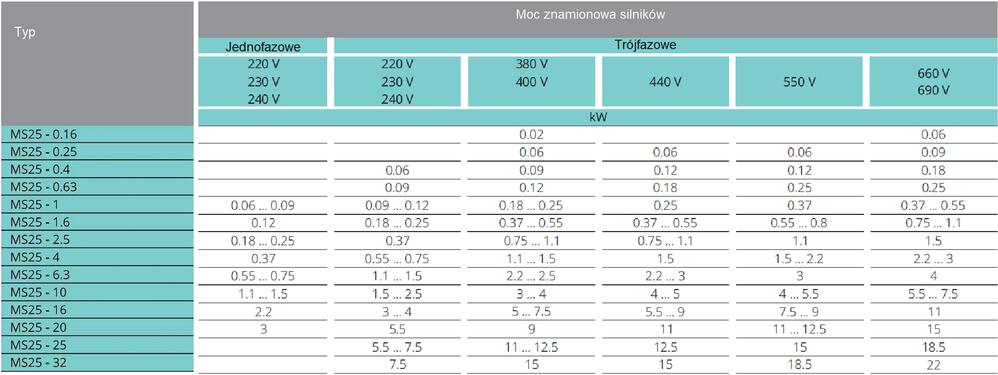

Tabela poniżej zawiera wartości znamionowe mocy silników w zależności od napięcia zasilania, które mogą być operowane przez wyłączniki MS25



Tabela MS25 moce.jpg



Dlaczego warto wybrać wyłączniki MS ?

  • MS25 jest odporny na sklejanie styków i umożliwia niskie nagrzewanie styków,
  • Możliwość motażu pionowego i poziomego,
  • Szeroka gama bloków pomocniczych i akcesoriów.





Pokaż więcej
  • Do połączeń jedno- lub trzyfazowych
  • Wyzwalanie termiczne i magnetyczne
  • Do silników o mocach 0,02-15 kW (3f, 400 V)
  • Ochrona przed zwarciem, przepięciem i zanikiem fazy
  • Zdolność zwarciowa graniczna przy 400 V: od 50 do 4 kA

Wybrany wariant produktu

Iskra-logo_RGB.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Motor power (3-phase, 400 V) 0,02
Overcurrent release setting range 0,1 ... 0,16
Prąd zadziałania wyzwalacza zwarciowego 2,2 A
Rated current AC-3 / AC-7b 0,16

Do pobrania

Rysunki techniczne

Opis produktu

Parametry wyłączników silnikowych MS25:

  • Maksymalne napięcie pracy: 690 V
  • Rodzja wyzwalania: termiczno - magnetyczne
  • Szczelina pomiędzy stykami: 9,5 mm
  • Temperatura pracy: -25...60°C



Poniższa tabela przedstawia wartości prądu zadziałania wyzwalacza zwarciowego, znamionowej zdolności zwarciowej granicznej i eksploatacyjnej oraz zabezpieczenia wstępnego w zależności od zastosowanego wyłącznika.



Tabela MS25 zwarcia 1.jpg





Tabela poniżej zawiera wartości znamionowe mocy silników w zależności od napięcia zasilania, które mogą być operowane przez wyłączniki MS25



Tabela MS25 moce.jpg



Dlaczego warto wybrać wyłączniki MS ?

  • MS25 jest odporny na sklejanie styków i umożliwia niskie nagrzewanie styków,
  • Możliwość motażu pionowego i poziomego,
  • Szeroka gama bloków pomocniczych i akcesoriów.





Akcesoria

Warianty produktu Motor power (3-phase, 400 V) Overcurrent release setting range Prąd zadziałania wyzwalacza zwarciowego Rated current AC-3 / AC-7b Cena

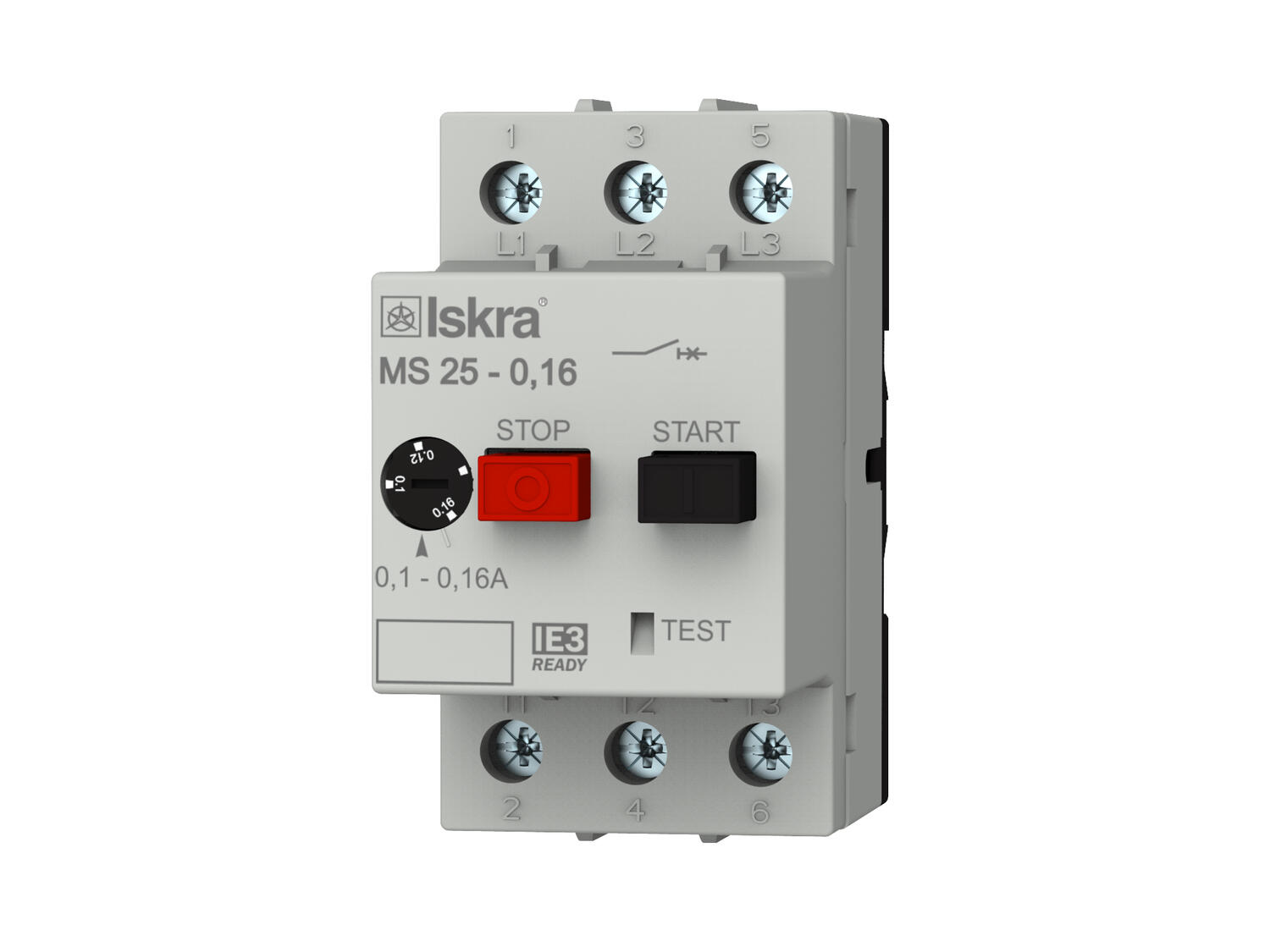

Wylacznik silnikowy na zakres pradu 0,1 … 0,16 A
Nr produktu:
MS25-0.16 Skopiowano
0,02
0,1 ... 0,16
2,2 A
0,16
Wylacznik silnikowy na zakres pradu 0,16 … 0,25 A
Nr produktu:
MS25-0.25 Skopiowano
0,06
0,16 ... 0,25
3,5 A
0,25
Wylacznik silnikowy na zakres pradu 0,25 … 0,4 A
Nr produktu:
MS25-0.4 Skopiowano
0,09
0,25 ... 0,4
6 A
0,4
Wylacznik silnikowy na zakres pradu 0,4 … 0,63 A
Nr produktu:
MS25-0.63 Skopiowano
0,12
0,4 ... 0,63
9 A
0,63

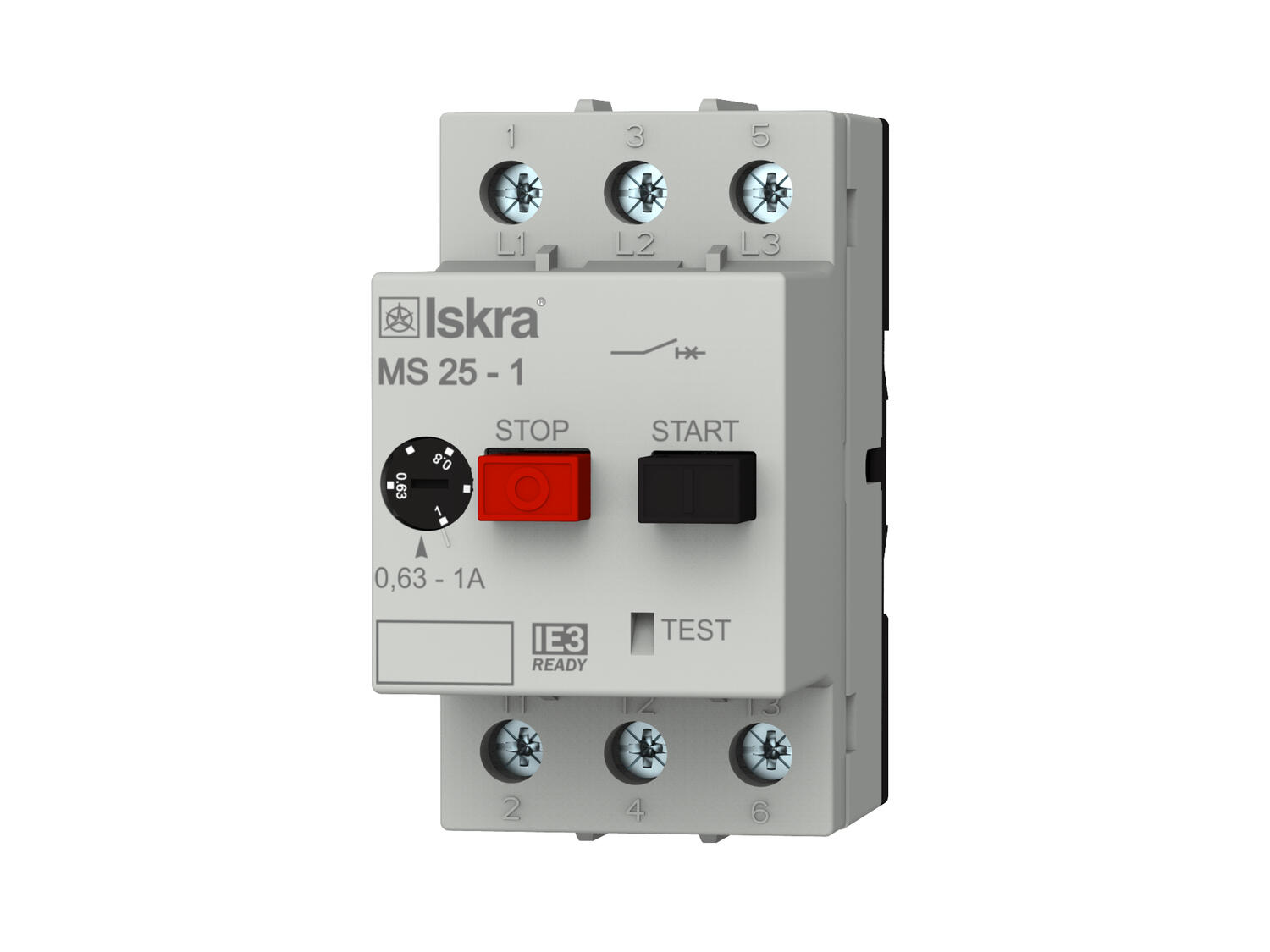

Wylacznik silnikowy na zakres pradu 0,63 … 1 A
Nr produktu:
MS25-1 Skopiowano
0,18 ... 0,25
0,63 ... 1
14 A
1
Wylacznik silnikowy na zakres pradu 1 … 1,6 A
Nr produktu:
MS25-1.6 Skopiowano
0,37 ... 0,55
1 ... 1,6
23 A
1,6
Wylacznik silnikowy na zakres pradu 1,6 … 2,5 A
Nr produktu:
MS25-2.5 Skopiowano
0,75 ... 1,1
1,6 ... 2,5
35 A
2,5
Wylacznik silnikowy na zakres pradu 2,5 … 4 A
Nr produktu:
MS25-4 Skopiowano
1,1 ... 1,5
2,5 ... 4
56 A
4
Wylacznik silnikowy na zakres pradu 4 … 6,3 A
Nr produktu:
MS25-6.3 Skopiowano
2,2 ... 2,5
4 ... 6,3
88 A
6,3
Wylacznik silnikowy na zakres pradu 6,3 … 10 A
Nr produktu:
MS25-10 Skopiowano
3 ... 4
6,3 ... 10
140 A
10
Wylacznik silnikowy na zakres pradu 10 … 16 A
Nr produktu:
MS25-16 Skopiowano
5 ... 7,5
10 ... 16
224 A
16
Wylacznik silnikowy na zakres pradu 16 … 20 A
Nr produktu:
MS25-20 Skopiowano
9
16... 20
280 A
20
Wylacznik silnikowy na zakres pradu 20 … 25 A
Nr produktu:
MS25-25 Skopiowano
11 ... 12,5
20 ... 25
350 A
25
Wylacznik silnikowy na zakres pradu 25 … 32 A
Nr produktu:
MS25-32 Skopiowano
15
25 ... 32
450 A
32
