PULS

12V DC 1-fazowy, CP5 & CP10

Zasilacz DIMENSION C, G2

Zasilacze DIMENSION serii CP to wysokiej klasy moduły w średnim przedziale cenowym, bez kompromisów pod względem jakości, niezawodności i wydajności.

Pokaż więcej
  • Prąd znamionowy do 16A
  • Sprawność do 94,3%
  • Szerokość 39 mm

Wybrany wariant produktu

PULS_2016.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Aktywny filtr (PFC) Tak
Czas podtrzymania przy 120 VAC, pełne obciążenie, typowo 35 ms
Czas podtrzymania przy 230 VAC, pełne obciążenie, typowo 35 ms
Częstotliwość zasilania 50-60 ±6 %
Dopuszczenia ATEX, CE, cULus, IECEx, IEC 62368-1:2018
Głębokość 102 mm
Liczba faz 1
Maksymalne napięcie wyjściowe 15 V DC
Masa 0,44 kg
Materiał obudowy Aluminium
Minimalne napięcie wyjściowe 12 V DC
Moc 120 W
Napięcie wyjściowe 12 V DC
Napięcie zasilania AC 100-240 V
Napięcie zasilania AC (max) 264 V AC
Napięcie zasilania AC (min) 85 V AC
Napięcie zasilania DC 110-150 V
Napięcie zasilania DC (max) 180 V DC
Napięcie zasilania DC (min) 88 V DC
Prąd rozruchowy przy 120VAC (typowo) 4 A
Prąd rozruchowy przy 230VAC (typowo) 4 A
Prąd wyjściowy 10 A
Redukcja mocy od +60 ° C do +70 ° C 3 W/°C
Rodzaj zacisków Śruba
Seria Dimension C
Sprawność przy 120 VAC, pełne obciążenie, typowo 93,2 %
Sprawność przy 230 VAC, pełne obciążenie, typowo 94 %
Sprawność przy 230 VAC, pełne obciążenie, typowo 92,3 %
Stopień ochrony IP IP20
Szerokość 32 mm
Temperatura maksymalna bez redukcji mocy 60 °C
Temperatura minimalna bez redukcji mocy -25 °C
Tętnienia max. 50 mV pp
Type Power Supply AC-DC
Typowy współczynnik mocy przy 120 VAC, przy pełnym obciążeniu 0,98
Typowy współczynnik mocy przy 230 VAC, przy pełnym obciążeniu 0,91
Wyjście przekaźnikowe DC-OK Tak
Wysokość 124 mm
Zakres napięcia zasilania Wide-range
Zużycie mocy przy 120 VAC 1,09 A
Zużycie mocy przy 230 VAC 0,6 A
Żywotność przy 120VAC, pełnym obciążeniu i temp. +40° C 94000 h
Żywotność przy 230VAC, pełnym obciążeniu i temp. +40° C 110000 h

Do pobrania

Wymiary i połączenia

Rysunki techniczne

Opis produktu

Zasilacze DIMENSION serii CP to wysokiej klasy moduły w średnim przedziale cenowym, bez kompromisów pod względem jakości, niezawodności i wydajności.

Akcesoria

Podobne produkty

Powiązane

Nowości

Półprzewodnikowe przekaźniki do pracy w niesprzyjających warunkach

Delcon od ponad 40 lat specjalizuje się w produkcji wysokiej jakości przekaźników półprzewodnikowych. Jego produkty wyróżniają się wyjątkową żywotnością oraz przystosowaniem do pracy w niesprzyjających warunkach.

Nowości

Komponenty modułowe do rozdzielnic niskiego napięcia od ISKRA

ISKRA d.o.o. to słoweński producent komponentów elektrycznych. Nieprzerwanie od blisko 80 lat produkuje w Europie wysokiej jakości wyroby, które sprzedawane są na całym świecie.

Nowości

Nowy przetwornik temperatury od PR Electronics: 5450 PROFIBUS PA

Przedstawiamy nowy przetwornik temperatury PR Electronics 5450 PROFIBUS PA — zaprojektowany, aby zapewnić wyjątkową dokładność, niezawodność i wydajność dla branży automatyki i procesowej.

Akademia OEM

Zastosowanie wyłączników nadprądowych firmy ISKRA RI73N C63 oraz RI113N C125

Wyłączniki nadprądowe firmy ISKRA RI73N C63 oraz RI113N C125 znalazły zastosowanie jako zabezpieczenie układu podgrzewacza w kotłach wodnych zasilanych napięciem 3-fazowym.

Nowości

Moduł do monitorowania napięć i prądów AC od PR electronics

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.

Nowości

Największa oferta przekaźników w Polsce

Nasz wiodący dostawca Comat Releco oferuje kompletną gamę przekaźników. Oferowane przez nas przekaźniki przemysłowe są przeznaczone do zastosowań w aplikacjach z obciążeniami od zaledwie kilku mA do 16 A.

Warianty produktu Czas podtrzymania przy 120 VAC, pełne obciążenie, typowo Czas podtrzymania przy 230 VAC, pełne obciążenie, typowo Dopuszczenia Głębokość Masa Moc MTBF (IEC 61709) 230 V AC, max. obciążenie, +40 °C Napięcie zasilania AC (min) Napięcie zasilania DC Napięcie zasilania DC (max) Prąd rozruchowy przy 120VAC (typowo) Prąd rozruchowy przy 230VAC (typowo) Prąd wyjściowy Redukcja mocy od +60 ° C do +70 ° C Sprawność przy 120 VAC, pełne obciążenie, typowo Sprawność przy 230 VAC, pełne obciążenie, typowo Sprawność przy 230 VAC, pełne obciążenie, typowo Szerokość Typowy współczynnik mocy przy 120 VAC, przy pełnym obciążeniu Typowy współczynnik mocy przy 230 VAC, przy pełnym obciążeniu Zużycie mocy przy 120 VAC Zużycie mocy przy 230 VAC Żywotność przy 120VAC, pełnym obciążeniu i temp. +40° C Żywotność przy 230VAC, pełnym obciążeniu i temp. +40° C Cena

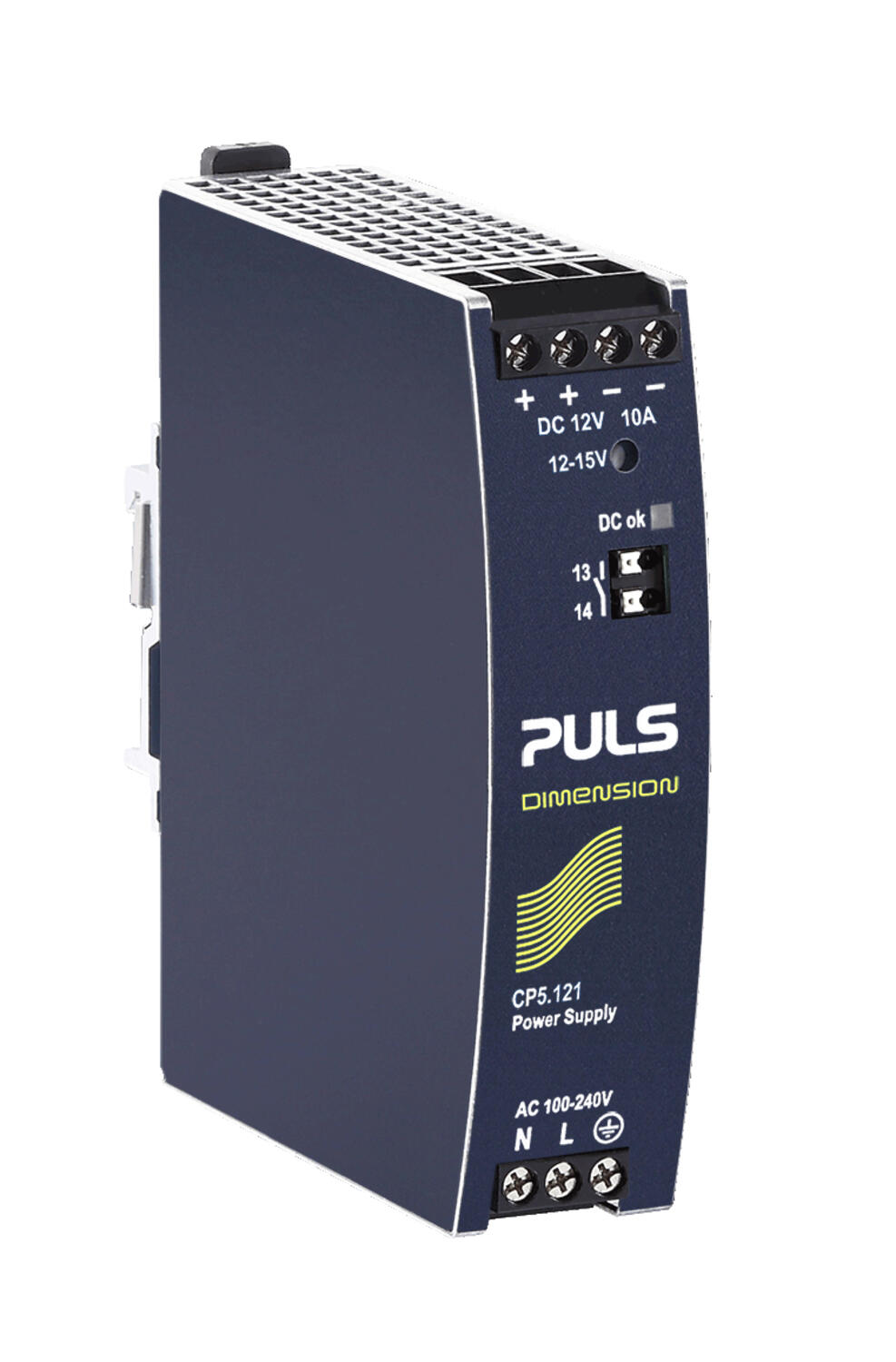

Zasilacz 12 VDC / 10 A
Nr produktu:
CP5.121 Skopiowano
35 ms
35 ms
ATEX, CE, cULus, IECEx, IEC 62368-1:2018
102 mm
0,44 kg
120 W
85 V AC
110-150 V
180 V DC
4 A
4 A
10 A
3 W/°C
93,2 %
94 %
92,3 %
32 mm
0,98
0,91
1,09 A
0,6 A
94000 h
110000 h
Puls-cp10-121.tif
Zasilacz 12 VDC/ 16 A
Nr produktu:
CP10.121 Skopiowano
50 ms
50 ms
ABS, CB, CE, CSA, EX, GL, IECEx, UL
117 mm
0,6 kg
192 W
690000 h
90 V AC
110-150 V
180 V DC
6 A
9 A
16 A
4,8 W/°C
92,8 %
94,3 %
93,3 %
39 mm
0,99
0,96
1,74 A
0,92 A
75000 h
97000 h

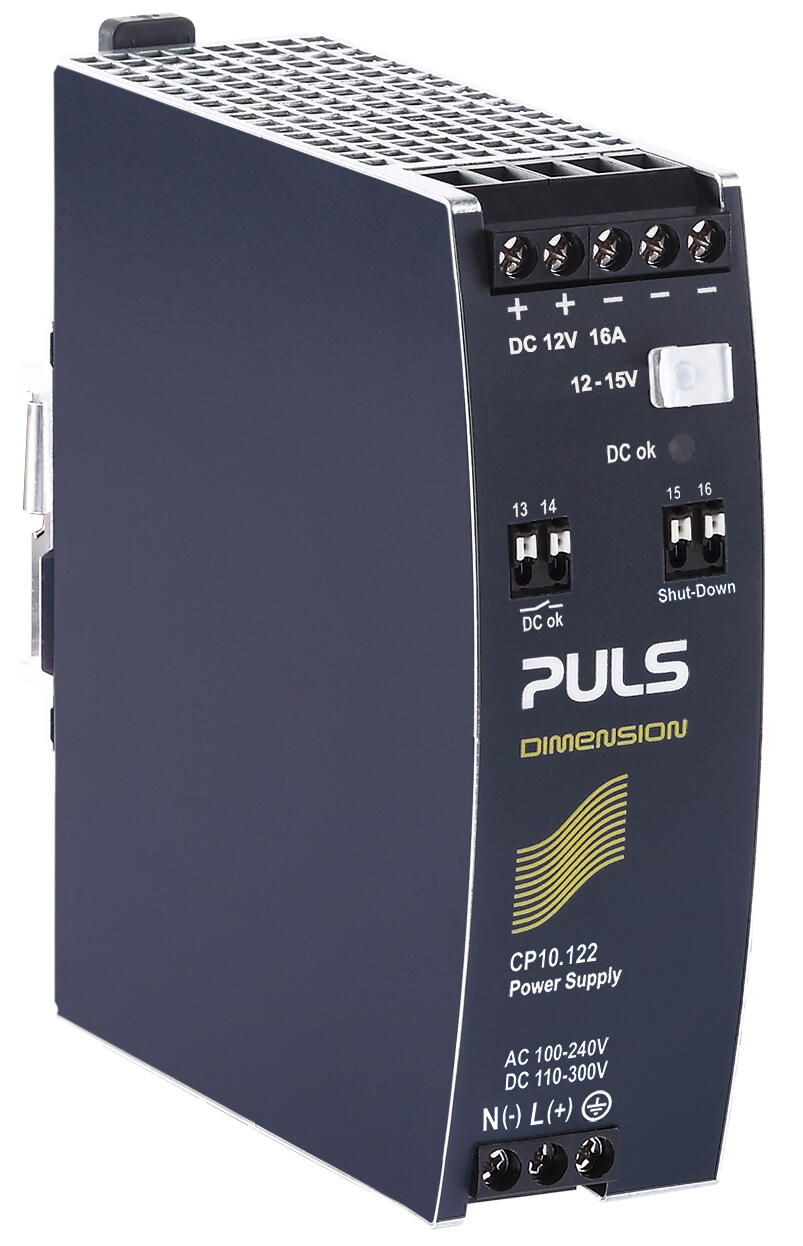

Zasilacz 12 VDC / 16 A
Nr produktu:
CP10.122 Skopiowano
50 ms
50 ms
CE, cULus
117 mm
0,6 kg
192 W
690000 h
90 V AC
110-300 V
360 V DC
6 A
9 A
16 A
4,8 W/°C
92,8 %
94,3 %
93,3 %
39 mm
0,99
0,96
1,74 A
0,92 A
75000 h
97000 h
