PULS
24V DC 1-fazowe, PIM36, 60 & 90

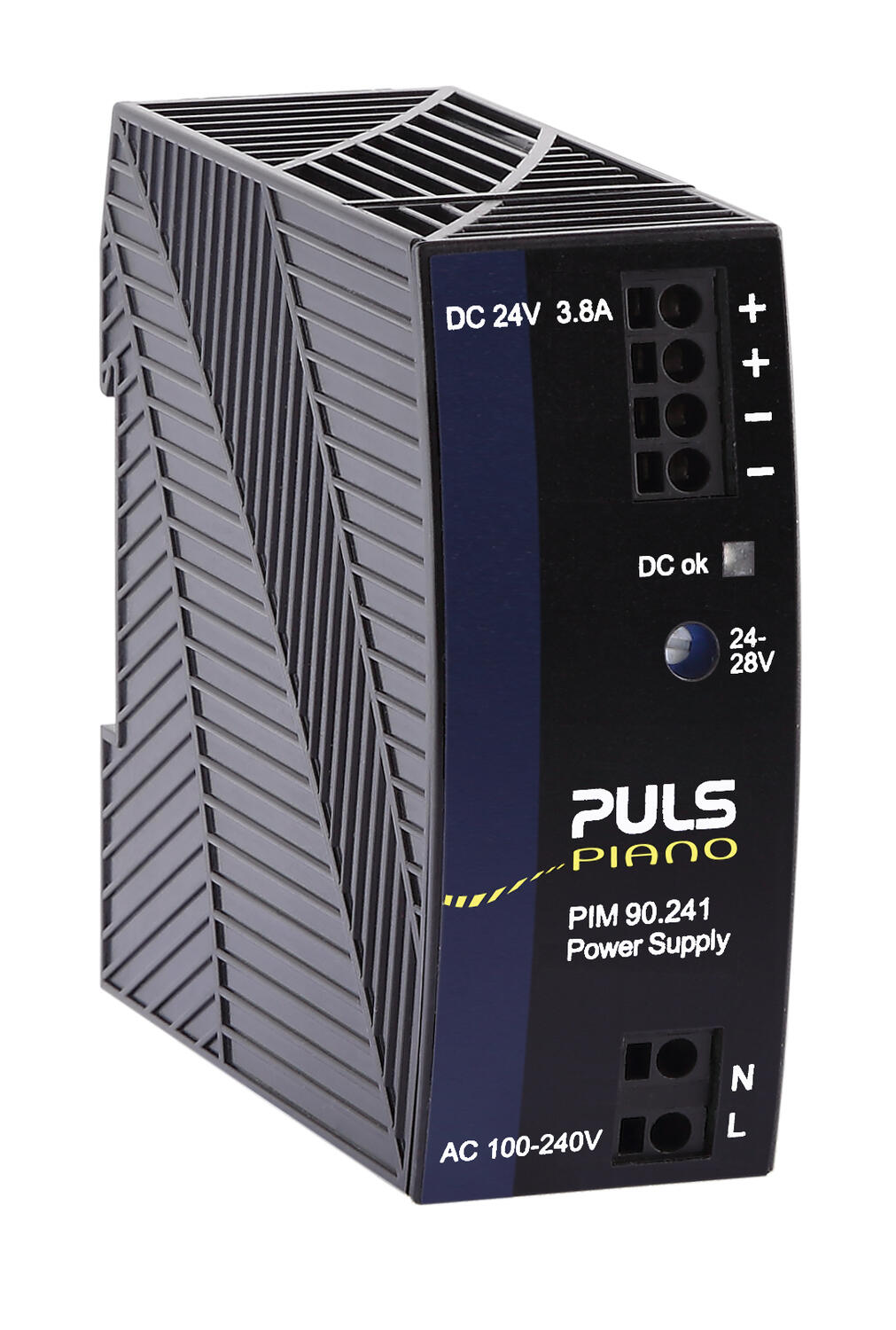

Zasilacz PIANO MINI

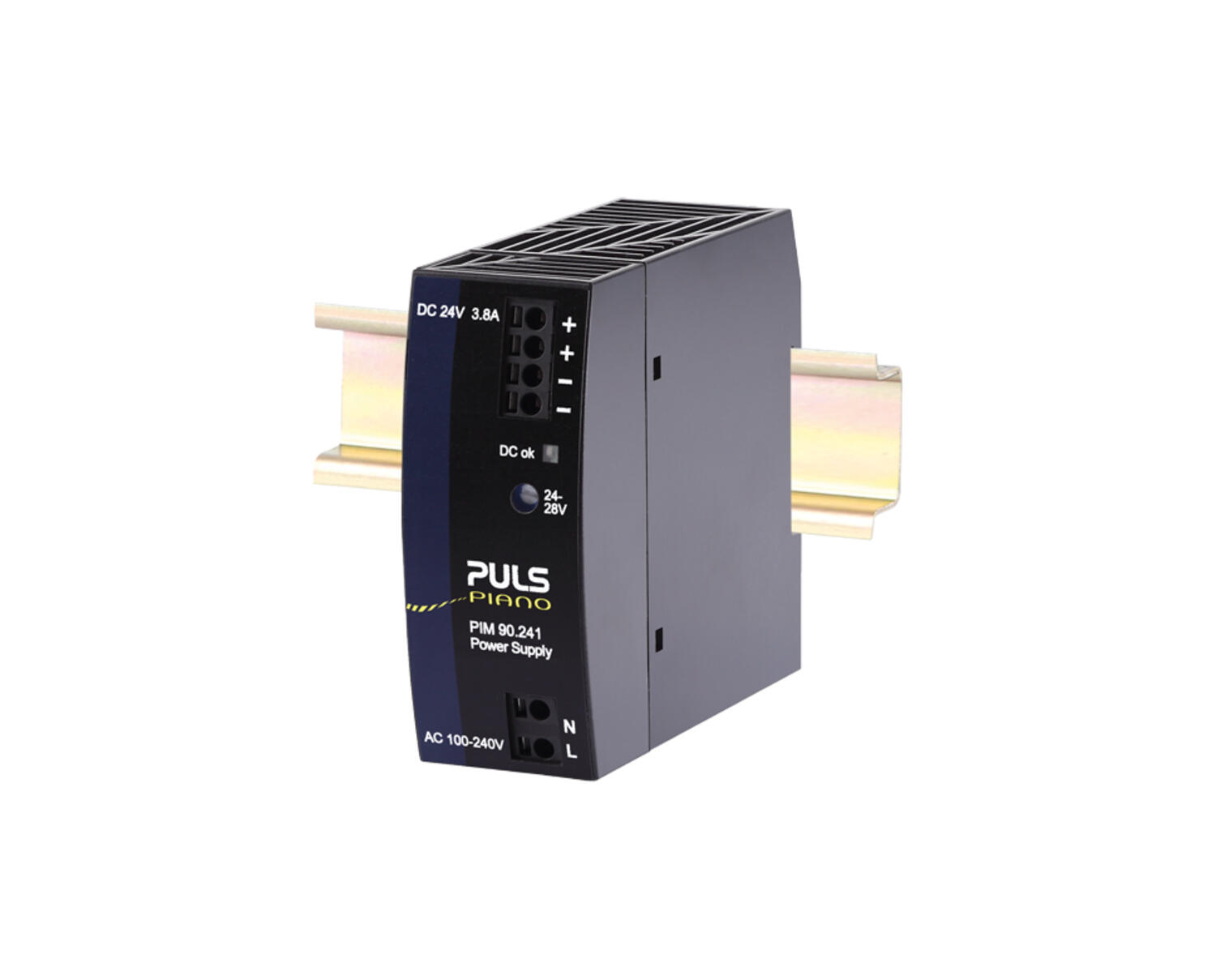

Nowa seria zasilaczy 24 V PULS PIANO MINI na szynę DIN jest przeznaczona dla użytkowników, którzy potrzebują prostych, ale wysoce niezawodnych i wydajnych zasilaczy o podstawowych funkcjach i niewielkich wymiarach.

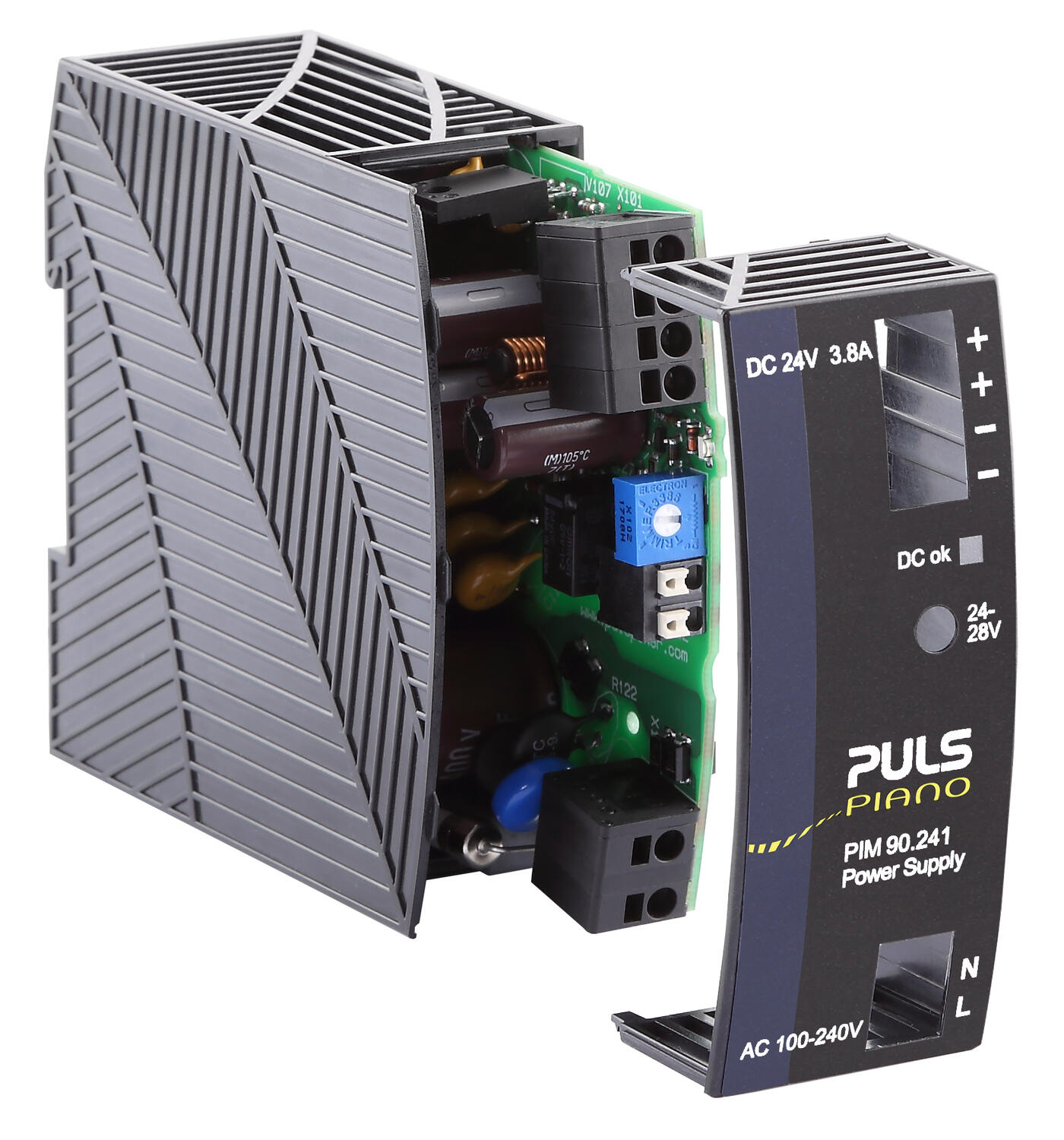

Zastosowanie najnowocześniejszych komponentów i ich optymalne rozmieszczenie zapewnia oszczędność miejsca oraz lepsze chłodzenie. Dzięki swojej wysokiej sprawności zasilacze PIANO MINI generują niskie straty mocy (poniżej 0,5 W w trybie bez obciążenia). Wszystko to zwiększa żywotność i niezawodność zasilacza oraz pozwala zbudować zasilacz 90 W w obudowie o wymiarach zaledwie 36 x 90 x 91 mm.
Zasilacze PIANO MINI zatem sprawdzają się świetnie w instalacjach, w których użytkownik jest ograniczony przestrzenią.

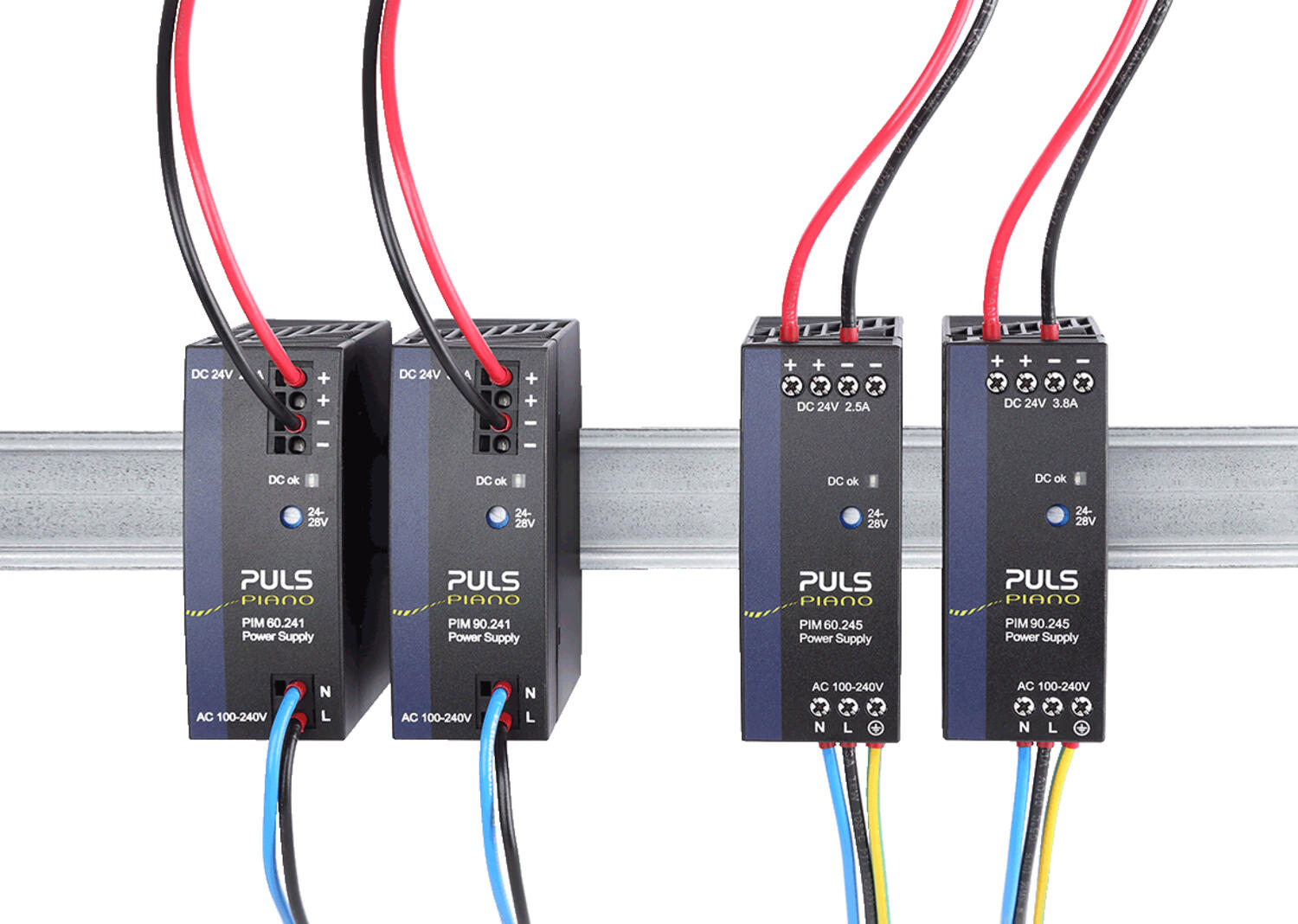

Zaciski sprężynowe samozaciskowe umożliwiają szybkie podłączenie przewodów bez użycia narzędzi. To znacznie zmniejsza koszty, przyspiesza instalację i może być w pełni zautomatyzowane (linie montażowe zrobotyzowane). Zasilacze z zaciskami sprężynowymi są wysoce niezawodne po podłączeniu, nawet w przypadku wibracji i wstrząsów, dzięki czemu nadają się do najbardziej wymagających zastosowań.
- Wyjście DC: 24V, 2,5/3,8 A
- Sprawność 91,8/93,8 %
- Wymiary 36 x 90 x 91 mm
- Waga 220/270 g
- Zaciski sprężynowe samozaciskowe
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas podtrzymania przy 120 VAC, pełne obciążenie, typowo | 24 ms |
|---|---|
| Czas podtrzymania przy 230 VAC, pełne obciążenie, typowo | 113 ms |
| Częstotliwość zasilania | 50-60 ±6 % |
| Dopuszczenia | CB, CE, cULus, NEC Class 2 |
| Głębokość | 91 mm |
| Liczba faz | 1 |
| Maksymalne napięcie wyjściowe | 28 V DC |
| Masa | 0,22 kg |
| Materiał obudowy | Poliwęglan |
| Minimalne napięcie wyjściowe | 24 V DC |
| Moc | 60 W |
| Napięcie wyjściowe | 24 V DC |
| Napięcie zasilania AC | 100-240 V |
| Napięcie zasilania AC (max) | 264 V AC |
| Napięcie zasilania AC (min) | 90 V AC |
| Prąd rozruchowy przy 120VAC (typowo) | 15 A |
| Prąd rozruchowy przy 230VAC (typowo) | 36 A |
| Prąd wyjściowy | 2,5 A |
| Redukcja mocy od +60 ° C do +70 ° C | 1,44 W/°C |
| Rodzaj zacisków | Sprężynowy samozaciskowy |
| Seria | Piano |
|---|---|
| Sprawność przy 120 VAC, pełne obciążenie, typowo | 90,7 % |
| Sprawność przy 230 VAC, pełne obciążenie, typowo | 91,8 % |
| Sprawność przy 230 VAC, pełne obciążenie, typowo | 90,7 % |
| Stopień ochrony IP | IP20 |
| Szerokość | 36 mm |
| Temperatura maksymalna bez redukcji mocy | 60 °C |
| Temperatura minimalna bez redukcji mocy | -10 °C |
| Tętnienia max. | 100 mV pp |
| Type Power Supply | AC-DC |
| Typowy współczynnik mocy przy 120 VAC, przy pełnym obciążeniu | 0,55 |
| Typowy współczynnik mocy przy 230 VAC, przy pełnym obciążeniu | 0,47 |
| Wysokość | 90 mm |
| Zakres napięcia zasilania | Wide-range |
| Zużycie mocy przy 120 VAC | 1 A |
| Zużycie mocy przy 230 VAC | 0,6 A |
| Żywotność przy 120VAC, pełnym obciążeniu i temp. +40° C | 131000 h |
| Żywotność przy 230VAC, pełnym obciążeniu i temp. +40° C | 148000 h |
Opis produktu
Nowa seria zasilaczy 24 V PULS PIANO MINI na szynę DIN jest przeznaczona dla użytkowników, którzy potrzebują prostych, ale wysoce niezawodnych i wydajnych zasilaczy o podstawowych funkcjach i niewielkich wymiarach.
Zastosowanie najnowocześniejszych komponentów i ich optymalne rozmieszczenie zapewnia oszczędność miejsca oraz lepsze chłodzenie. Dzięki swojej wysokiej sprawności zasilacze PIANO MINI generują niskie straty mocy (poniżej 0,5 W w trybie bez obciążenia). Wszystko to zwiększa żywotność i niezawodność zasilacza oraz pozwala zbudować zasilacz 90 W w obudowie o wymiarach zaledwie 36 x 90 x 91 mm.
Zasilacze PIANO MINI zatem sprawdzają się świetnie w instalacjach, w których użytkownik jest ograniczony przestrzenią.
Zaciski sprężynowe samozaciskowe umożliwiają szybkie podłączenie przewodów bez użycia narzędzi. To znacznie zmniejsza koszty, przyspiesza instalację i może być w pełni zautomatyzowane (linie montażowe zrobotyzowane). Zasilacze z zaciskami sprężynowymi są wysoce niezawodne po podłączeniu, nawet w przypadku wibracji i wstrząsów, dzięki czemu nadają się do najbardziej wymagających zastosowań.
