PULS

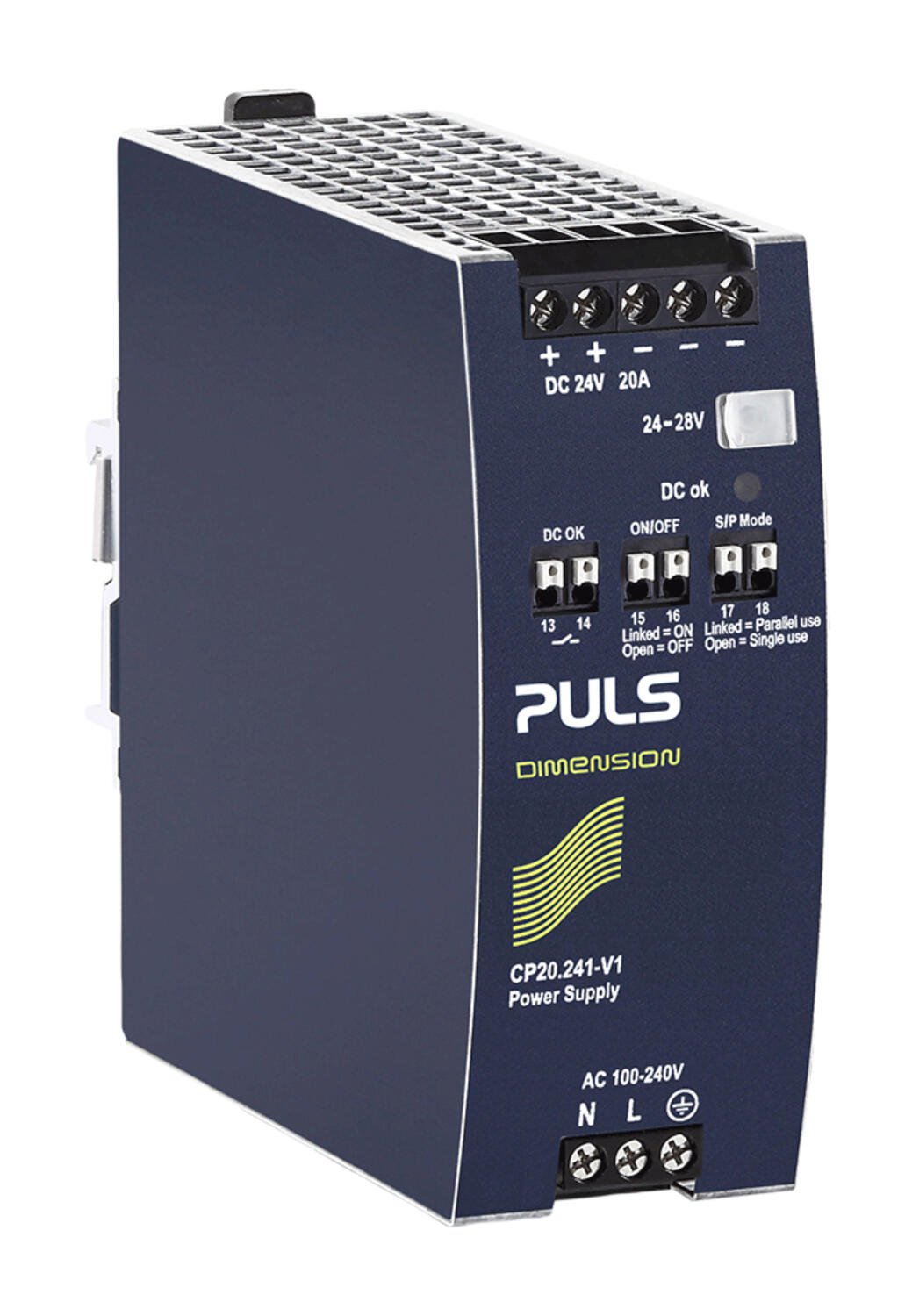

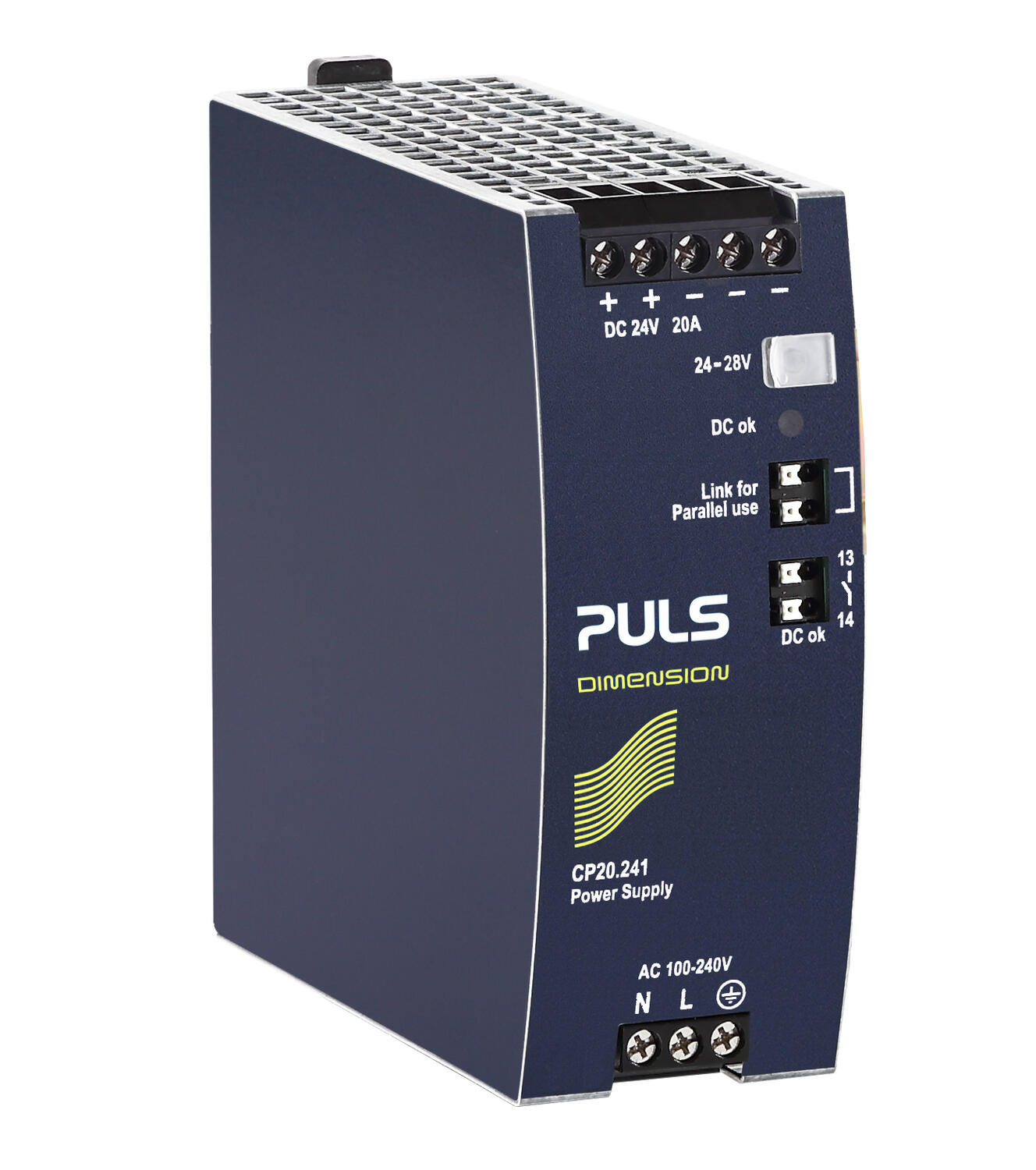

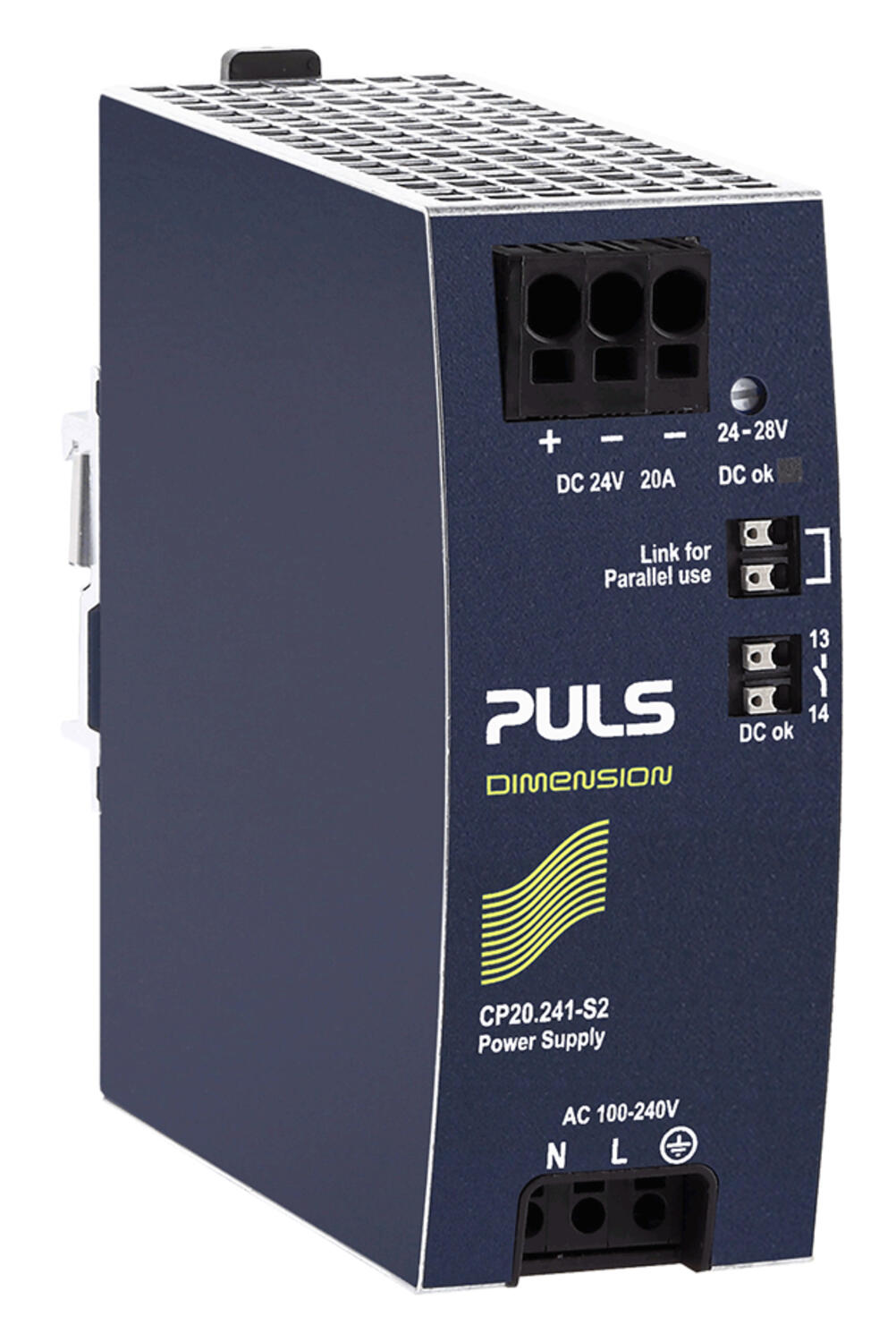

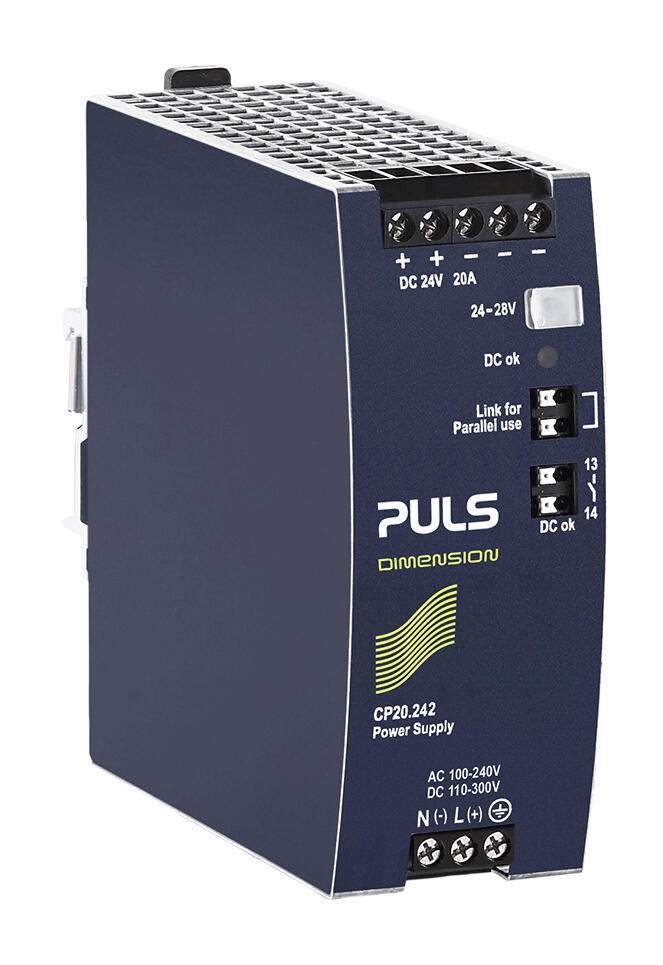

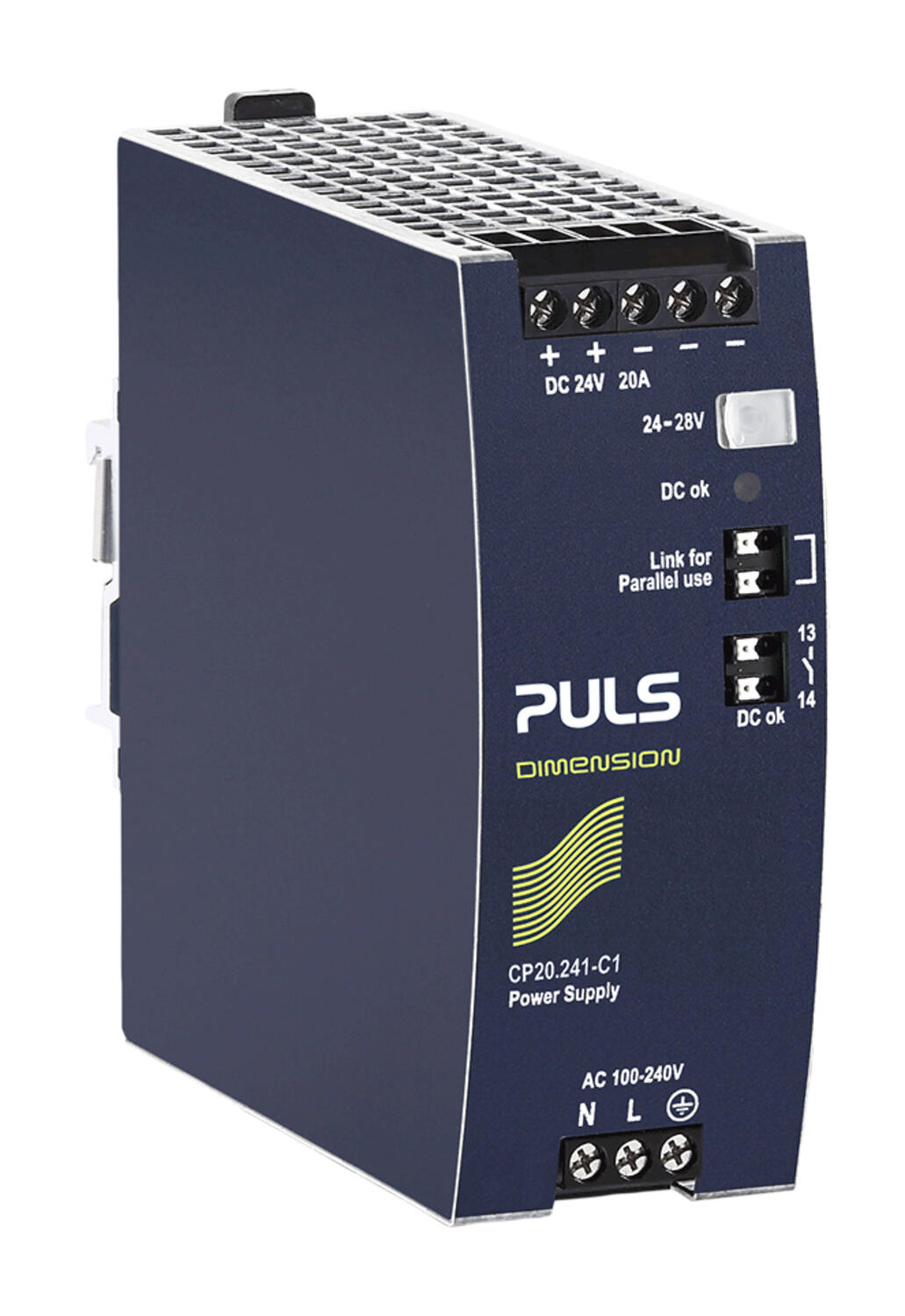

24V DC 1-fazowy, CP20
Zasilacz DIMENSION C, G2
Seria Dimension CP to zoptymalizowane pod kątem kosztów zasilacze bez kompromisów w zakresie jakości, niezawodności i wydajności. Najbardziej wyróżniającymi cechami serii CP20 są wysoka sprawność, elektroniczne ograniczenie prądu rozruchowego, aktywny układ PFC, szeroki zakres temperatur pracy i wyjątkowo małe rozmiary.
Urządzenia oferują również funkcję PowerBoost: rezerwy mocy na poziomie 20%, które umożliwiają ciągłą pracę nawet w temperaturach do +45°C.
Wysoka odporność na stany przejściowe i przepięcia, a także niska emisja elektromagnetyczna, styk przekaźnika DC-OK i szereg certyfikatów do różnorodnych zastosowań sprawiają, że urządzenie to nadaje się do niemal każdej aplikacji.
- Prąd wyjściowy: 20A
- Sprawność: do 95,6%
- Szerokość: 48mm
- Rezerwa mocy: 20%
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Aktywny filtr (PFC) | Tak |
|---|---|
| Czas podtrzymania przy 120 VAC, pełne obciążenie, typowo | 32 ms |
| Czas podtrzymania przy 230 VAC, pełne obciążenie, typowo | 32 ms |
| Częstotliwość zasilania | 50-60 ±6 % |
| Dopuszczenia | ATEX, CB, CE, CSA US, cULus, IECEx |
| Głębokość | 127 mm |
| Liczba faz | 1 |
| Maksymalne napięcie wyjściowe | 28 V DC |
| Masa | 0,83 kg |
| Materiał obudowy | Aluminium |
| Minimalne napięcie wyjściowe | 24 V DC |
| Moc | 480 W |
| MTBF (IEC 61709) 230 V AC, max. obciążenie, +40 °C | 590000 h |
| Napięcie wyjściowe | 24 V DC |
| Napięcie zasilania AC | 100-240 V |
| Napięcie zasilania AC (max) | 264 V AC |
| Napięcie zasilania AC (min) | 85 V AC |
| Napięcie zasilania DC | 110-150 V |
| Napięcie zasilania DC (max) | 180 V DC |
| Napięcie zasilania DC (min) | 88 V DC |
| Prąd rozruchowy przy 120VAC (typowo) | 10 A |
| Prąd rozruchowy przy 230VAC (typowo) | 4,5 A |
| Prąd wyjściowy | 20 A |
| Redukcja mocy od +60 ° C do +70 ° C | 12 W/°C |
|---|---|
| Rodzaj zacisków | Śruba |
| Seria | Dimension C |
| Sprawność przy 120 VAC, pełne obciążenie, typowo | 94,2 % |
| Sprawność przy 230 VAC, pełne obciążenie, typowo | 95,6 % |
| Sprawność przy 230 VAC, pełne obciążenie, typowo | 95 % |
| Stopień ochrony IP | IP20 |
| Szerokość | 48 mm |
| Temperatura maksymalna bez redukcji mocy | 60 °C |
| Temperatura minimalna bez redukcji mocy | -25 °C |
| Tętnienia max. | 50 mV pp |
| Type Power Supply | AC-DC |
| Typowy współczynnik mocy przy 120 VAC, przy pełnym obciążeniu | 0,99 |
| Typowy współczynnik mocy przy 230 VAC, przy pełnym obciążeniu | 0,98 |
| Wyjście przekaźnikowe DC-OK | Tak |
| Wysokość | 124 mm |
| Zakres napięcia zasilania | Wide-range |
| Zużycie mocy przy 120 VAC | 4,26 A |
| Zużycie mocy przy 230 VAC | 2,23 A |
| Żywotność przy 120VAC, pełnym obciążeniu i temp. +40° C | 60000 h |
| Żywotność przy 230VAC, pełnym obciążeniu i temp. +40° C | 94000 h |
Opis produktu
Seria Dimension CP to zoptymalizowane pod kątem kosztów zasilacze bez kompromisów w zakresie jakości, niezawodności i wydajności. Najbardziej wyróżniającymi cechami serii CP20 są wysoka sprawność, elektroniczne ograniczenie prądu rozruchowego, aktywny układ PFC, szeroki zakres temperatur pracy i wyjątkowo małe rozmiary.
Urządzenia oferują również funkcję PowerBoost: rezerwy mocy na poziomie 20%, które umożliwiają ciągłą pracę nawet w temperaturach do +45°C.
Wysoka odporność na stany przejściowe i przepięcia, a także niska emisja elektromagnetyczna, styk przekaźnika DC-OK i szereg certyfikatów do różnorodnych zastosowań sprawiają, że urządzenie to nadaje się do niemal każdej aplikacji.
