PULS

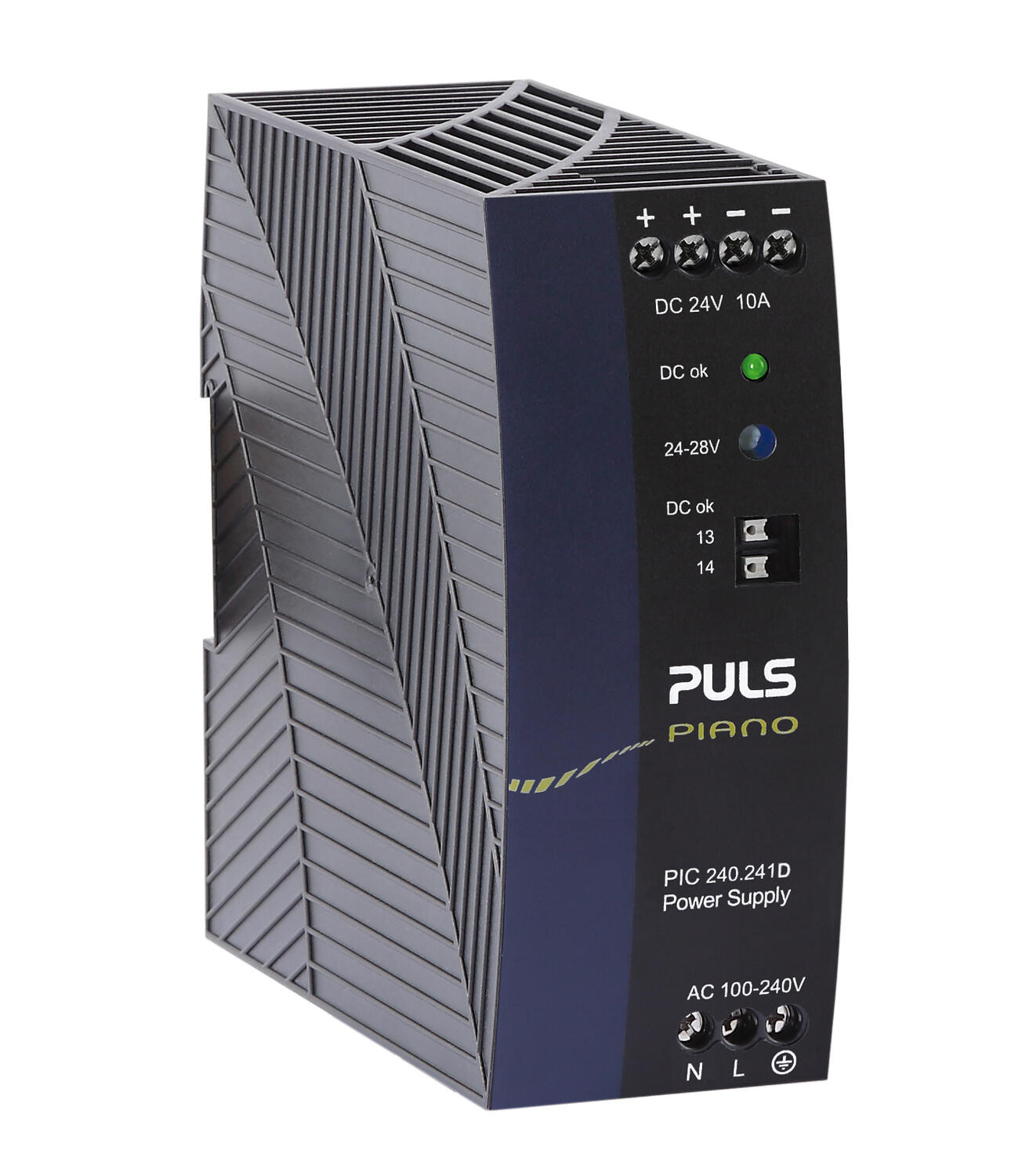

24V DC 1-fazowy, PIC240
Zasilacz PIANO
Nowa seria Piano to bardzo kompaktowe zasilacze, które spełniają zasadnicze wymagania przemysłowe dzisiejszych aplikacji. Dzięki doskonałej relacji pomiędzy ceną i wydajnością dają nowe możliwości bez pogarszania jakości i niezawodności.
Średnia długość życia jest niezwykle wysoka w porównaniu do podobnych produktów dostępnych na rynku. Urządzenie posiada wartości MTBF ponad 1.700.000 godzin i żywotność 47.000 godzin przy temperaturze + 40 ° C
Dane techniczne
Napięcie zasilania AC | 180-264 V AC |
Pobór mocy 230 V AC | 2,2 A |
Częstotliwość | 47-63 Hz |
Czas reakcji przy 230 V AC | 33 ms |
Ochrona przed napięciem nieustalonym | TAK |
Napięcie wyjściowe | 24-28 V DC |
Szmery | Max 100 mVpp |
Prąd wyjściowy nominalny | 10 A (240 W) |
Maksymalny prąd zwarcia | Wykres poniżej |
Sprawność przy 230 V AC | 90,5 % |
Sposób podłączenia | Śrubowe |
Przekrój kabla | 0,5-4 mm² |
Temperatura pracy | -10 till +55 °C |
Klasa ochrony IP | IP20 |
MTBF | 791 000 godzin |
Dopuszczenia | UL60950-1 under behandling, UL508 Listed planerad för 2015 |
Normy | EN61000-6-1, EN61000-6-2, EN61000-6-3. EN61000-6-4 Klass B |
Standardy | EN60950-1, EN60204-1, EN50178, IEC62103, IEC60364-4-41 |
Redukcja mocy przy wysokich temperaturach | CHarakterystyka wyjścia | Wydajność |
|
|
|
Aby zapewnić optymalną cyrkulację powietrza, należy zostawić 40mm wolnej przestrzeni powyżej zasilacza i 20 mm poniżej zasilacza.

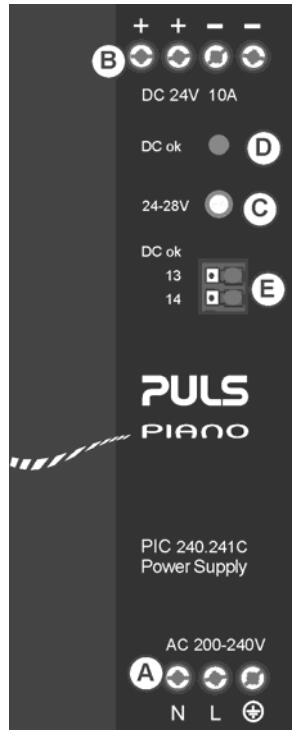

| A = Wejście. 230 V AC |
B = Wyjścia. 24-28 V DC | |
C = Potencjometr do napięcia wyjściowego | |
D = Diody kontrolek | |
E = Diody wyjść przekaźnikowych |
Numery katalogowe
Numery katalogowe | Napięcie wejścia | Napięcie wyjścia |
PIC120.242C | 180-264 V AC | 24-28 V DC / 5 A ( bez DC OK) |
PIC120.241C | 180-264 V AC | 24-28 V DC / 5 A ( z DC OK) |
PIC120.241D | 100-120, 200-240 V AC | 24-28 V DC / 5 A ( z DC OK) |

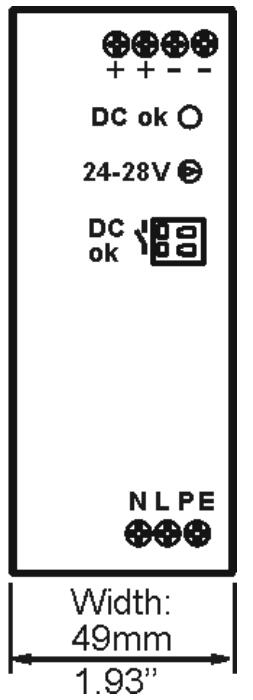

- Szerokość 49mm
- Sprawność 91,4 %
- Prąd wyjściowy: 10A
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas podtrzymania przy 230 VAC, pełne obciążenie, typowo | 33 ms |
|---|---|
| Częstotliwość zasilania | 50-60 ±6 % |
| Dopuszczenia | CB, CE, cRUus, cULus, GL |

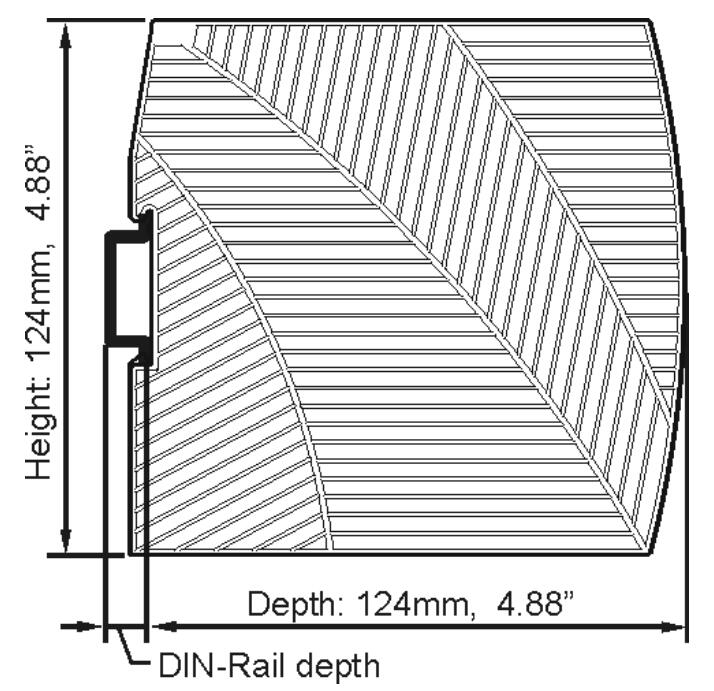

| Głębokość | 124 mm |
| Liczba faz | 1 |
| Maksymalne napięcie wyjściowe | 28 V DC |
| Masa | 0,55 kg |
| Materiał obudowy | Poliwęglan |
| Minimalne napięcie wyjściowe | 24 V DC |
| Moc | 240 W |
| MTBF (IEC 61709) 230 V AC, max. obciążenie, +40 °C | 791000 h |
| Napięcie wyjściowe | 24 V DC |
| Napięcie zasilania AC | 200-240 V |
| Napięcie zasilania AC (max) | 264 V AC |
| Napięcie zasilania AC (min) | 180 V AC |
| Prąd rozruchowy przy 230VAC (typowo) | 48 A |
| Prąd wyjściowy | 10 A |
| Redukcja mocy od +60 ° C do +70 ° C | 6 W/°C |
|---|---|
| Rodzaj zacisków | Śruba |
| Seria | Piano |
| Sprawność przy 230 VAC, pełne obciążenie, typowo | 91,4 % |
| Sprawność przy 230 VAC, pełne obciążenie, typowo | 90,9 % |
| Stopień ochrony IP | IP20 |
| Szerokość | 49 mm |
| Temperatura maksymalna bez redukcji mocy | 55 °C |
| Temperatura minimalna bez redukcji mocy | -10 °C |
| Tętnienia max. | 100 mV pp |
| Type Power Supply | AC-DC |
| Typowy współczynnik mocy przy 230 VAC, przy pełnym obciążeniu | 0,52 |
| Wyjście przekaźnikowe DC-OK | Tak |
| Wysokość | 124 mm |
| Zużycie mocy przy 230 VAC | 2,2 A |
| Żywotność przy 230VAC, pełnym obciążeniu i temp. +40° C | 38000 h |
Opis produktu
Nowa seria Piano to bardzo kompaktowe zasilacze, które spełniają zasadnicze wymagania przemysłowe dzisiejszych aplikacji. Dzięki doskonałej relacji pomiędzy ceną i wydajnością dają nowe możliwości bez pogarszania jakości i niezawodności.
Średnia długość życia jest niezwykle wysoka w porównaniu do podobnych produktów dostępnych na rynku. Urządzenie posiada wartości MTBF ponad 1.700.000 godzin i żywotność 47.000 godzin przy temperaturze + 40 ° C
Dane techniczne
Napięcie zasilania AC | 180-264 V AC |
Pobór mocy 230 V AC | 2,2 A |
Częstotliwość | 47-63 Hz |
Czas reakcji przy 230 V AC | 33 ms |
Ochrona przed napięciem nieustalonym | TAK |
Napięcie wyjściowe | 24-28 V DC |
Szmery | Max 100 mVpp |
Prąd wyjściowy nominalny | 10 A (240 W) |
Maksymalny prąd zwarcia | Wykres poniżej |
Sprawność przy 230 V AC | 90,5 % |
Sposób podłączenia | Śrubowe |
Przekrój kabla | 0,5-4 mm² |
Temperatura pracy | -10 till +55 °C |
Klasa ochrony IP | IP20 |
MTBF | 791 000 godzin |
Dopuszczenia | UL60950-1 under behandling, UL508 Listed planerad för 2015 |
Normy | EN61000-6-1, EN61000-6-2, EN61000-6-3. EN61000-6-4 Klass B |
Standardy | EN60950-1, EN60204-1, EN50178, IEC62103, IEC60364-4-41 |
Redukcja mocy przy wysokich temperaturach | CHarakterystyka wyjścia | Wydajność |
|
|
|
Aby zapewnić optymalną cyrkulację powietrza, należy zostawić 40mm wolnej przestrzeni powyżej zasilacza i 20 mm poniżej zasilacza.
| A = Wejście. 230 V AC |
B = Wyjścia. 24-28 V DC | |
C = Potencjometr do napięcia wyjściowego | |
D = Diody kontrolek | |
E = Diody wyjść przekaźnikowych |
Numery katalogowe
Numery katalogowe | Napięcie wejścia | Napięcie wyjścia |
PIC120.242C | 180-264 V AC | 24-28 V DC / 5 A ( bez DC OK) |
PIC120.241C | 180-264 V AC | 24-28 V DC / 5 A ( z DC OK) |
PIC120.241D | 100-120, 200-240 V AC | 24-28 V DC / 5 A ( z DC OK) |
