PULS

5-24V DC 1-fazowy, ML15, 30 & 60

Zasilacz MINILINE G2

Kompaktowe rozmiary, niewielka waga, prosty montaż na szynie DIN oraz wykorzystanie wyłącznie wysokiej jakości komponentów sprawiają, że zasilacze MiniLine są tak łatwe w obsłudze i instalacji w ciągu kilku sekund. Wytrzymała konstrukcja elektryczna i mechaniczna, a także wysoka odporność na zakłócenia elektryczne w sieci zasilającej zapewniają niezawodne zasilanie wyjściowe. Zapewnia to doskonałą ochronę urządzeń podłączonych do sieci zasilającej lub narażonych na krytyczne warunki przemysłowe.

Seria MiniLine oferuje napięcia wyjściowe od 5 do 56 V DC i moc znamionową od 15 W do 120 W.

Pokaż więcej
  • Niewielkie wymiary
  • Obudowa z tworzywa sztucznego
  • Napięcie zasilania AC lub DC
  • Prąd wyjściowy 3 lub 5 A

Wybrany wariant produktu

PULS_2016.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Czas podtrzymania przy 120 VAC, pełne obciążenie, typowo 45 ms
Czas podtrzymania przy 230 VAC, pełne obciążenie, typowo 186 ms
Częstotliwość zasilania 50-60 ±6 %
Dopuszczenia ABS, CB, CE, CSA, GL, NEC Class 2, UL
Głębokość 91 mm
Liczba faz 1
Maksymalne napięcie wyjściowe 5,5 V DC
Masa 0,13 kg
Materiał obudowy ABS
Minimalne napięcie wyjściowe 5 V DC
Moc 15 W
MTBF (IEC 61709) 230 V AC, max. obciążenie, +40 °C 2686000 h
Napięcie wyjściowe 5 V DC
Napięcie zasilania AC 100-240 V
Napięcie zasilania AC (max) 264 V AC
Napięcie zasilania AC (min) 85 V AC
Napięcie zasilania DC 110-300 V
Napięcie zasilania DC (max) 375 V DC
Napięcie zasilania DC (min) 88 V DC
Prąd rozruchowy przy 120VAC (typowo) 13 A
Prąd rozruchowy przy 230VAC (typowo) 26 A
Prąd wyjściowy 3 A
Redukcja mocy od +60 ° C do +70 ° C 0,4 W/°C
Rodzaj zacisków Śrubowy
Seria Miniline
Sprawność przy 120 VAC, pełne obciążenie, typowo 76,8 %
Sprawność przy 230 VAC, pełne obciążenie, typowo 77,2 %
Stopień ochrony IP IP20
Szerokość 22,5 mm
Temperatura maksymalna bez redukcji mocy 60 °C
Temperatura minimalna bez redukcji mocy -10 °C
Tętnienia max. 50 mV pp
Type Power Supply AC-DC
Typowy współczynnik mocy przy 120 VAC, przy pełnym obciążeniu 0,51
Typowy współczynnik mocy przy 230 VAC, przy pełnym obciążeniu 0,44
Wysokość 75 mm
Zakres napięcia zasilania Wide-range
Zużycie mocy przy 120 VAC 0,28 A
Zużycie mocy przy 230 VAC 0,17 A
Żywotność przy 120VAC, pełnym obciążeniu i temp. +40° C 70000 h
Żywotność przy 230VAC, pełnym obciążeniu i temp. +40° C 93000 h

Do pobrania

Wymiary i połączenia

Rysunki techniczne

Opis produktu

Kompaktowe rozmiary, niewielka waga, prosty montaż na szynie DIN oraz wykorzystanie wyłącznie wysokiej jakości komponentów sprawiają, że zasilacze MiniLine są tak łatwe w obsłudze i instalacji w ciągu kilku sekund. Wytrzymała konstrukcja elektryczna i mechaniczna, a także wysoka odporność na zakłócenia elektryczne w sieci zasilającej zapewniają niezawodne zasilanie wyjściowe. Zapewnia to doskonałą ochronę urządzeń podłączonych do sieci zasilającej lub narażonych na krytyczne warunki przemysłowe.

Seria MiniLine oferuje napięcia wyjściowe od 5 do 56 V DC i moc znamionową od 15 W do 120 W.

Akcesoria

Podobne produkty

Powiązane

Nowości

Nowy przetwornik temperatury od PR Electronics: 5450 PROFIBUS PA

Przedstawiamy nowy przetwornik temperatury PR Electronics 5450 PROFIBUS PA — zaprojektowany, aby zapewnić wyjątkową dokładność, niezawodność i wydajność dla branży automatyki i procesowej.

Akademia OEM

Zastosowanie wyłączników nadprądowych firmy ISKRA RI73N C63 oraz RI113N C125

Wyłączniki nadprądowe firmy ISKRA RI73N C63 oraz RI113N C125 znalazły zastosowanie jako zabezpieczenie układu podgrzewacza w kotłach wodnych zasilanych napięciem 3-fazowym.

Nowości

Moduł do monitorowania napięć i prądów AC od PR electronics

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.

Nowości

Największa oferta przekaźników w Polsce

Nasz wiodący dostawca Comat Releco oferuje kompletną gamę przekaźników. Oferowane przez nas przekaźniki przemysłowe są przeznaczone do zastosowań w aplikacjach z obciążeniami od zaledwie kilku mA do 16 A.

Nowości

Dlaczego PR 5437 może usprawnić Twoją pracę? Poznaj wyjątkowy przetwornik od PR electronics

PR 5437 jest dwuprzewodowym przetwornikiem z komunikacją HART 7, który oferuje wyjątkową dokładność, możliwość redundancji czujników oraz dodatkowe funkcje wyróżniające go na tle konkurencji.

Nowości

Przetworniki sygnałów z pokryciem konformalnym

W przypadku komponentów elektronicznych umieszczonych w pobliżu obszarów o dużym zasoleniu, wilgoci, narażonych na korozję, kontakt z chemikaliami czy innymi przedmiotami może być niezbędne zastosowanie powłoki konformalnej.

Warianty produktu Aktywny filtr (PFC) Czas podtrzymania przy 120 VAC, pełne obciążenie, typowo Czas podtrzymania przy 230 VAC, pełne obciążenie, typowo Maksymalne napięcie wyjściowe Masa Minimalne napięcie wyjściowe Moc MTBF (IEC 61709) 230 V AC, max. obciążenie, +40 °C Napięcie wyjściowe Prąd rozruchowy przy 120VAC (typowo) Prąd rozruchowy przy 230VAC (typowo) Prąd wyjściowy Redukcja mocy od +60 ° C do +70 ° C Rodzaj zacisków Sprawność przy 120 VAC, pełne obciążenie, typowo Sprawność przy 230 VAC, pełne obciążenie, typowo Szerokość Temperatura minimalna bez redukcji mocy Tętnienia max. Type Power Supply Typowy współczynnik mocy przy 120 VAC, przy pełnym obciążeniu Typowy współczynnik mocy przy 230 VAC, przy pełnym obciążeniu Zużycie mocy przy 120 VAC Zużycie mocy przy 230 VAC Żywotność przy 120VAC, pełnym obciążeniu i temp. +40° C Żywotność przy 230VAC, pełnym obciążeniu i temp. +40° C Cena

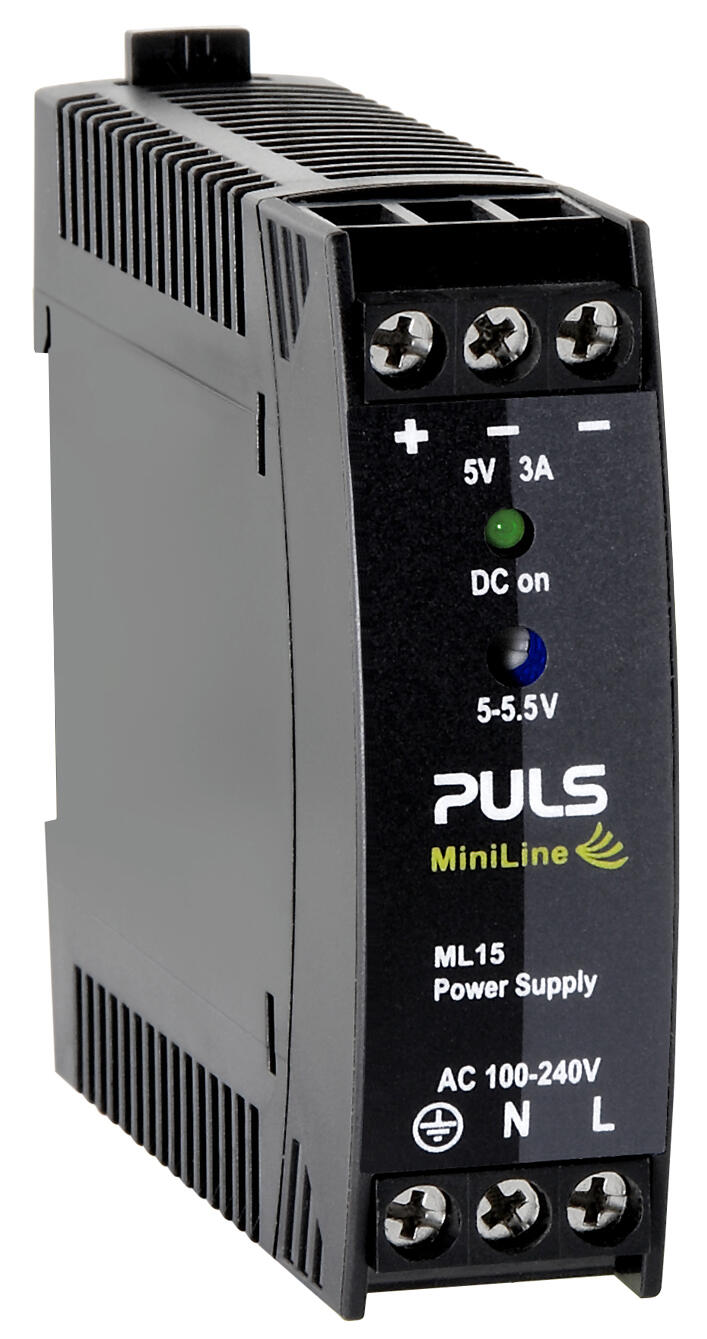

ZASILACZ PULS 5-5,5VDC/3A
Nr produktu:
ML15.051 Skopiowano
45 ms
186 ms
5,5 V DC
0,13 kg
5 V DC
15 W
2686000 h
5 V DC
13 A
26 A
3 A
0,4 W/°C
Śrubowy
76,8 %
77,2 %
22,5 mm
-10 °C
50 mV pp
AC-DC
0,51
0,44
0,28 A
0,17 A
70000 h
93000 h
ZASILACZ PULS 12-15VDC/1,3A
Nr produktu:
ML15.121 Skopiowano
Tak
46 ms
191 ms
15 V DC
0,13 kg
12 V DC
15 W
3811000 h
12 V DC
13 A
26 A
1,3 A
0,4 W/°C
Śruba
83 %
82,5 %
22,5 mm
-10 °C
75 mV pp
0,51
0,44
0,28 A
0,17 A
126000 h
125000 h

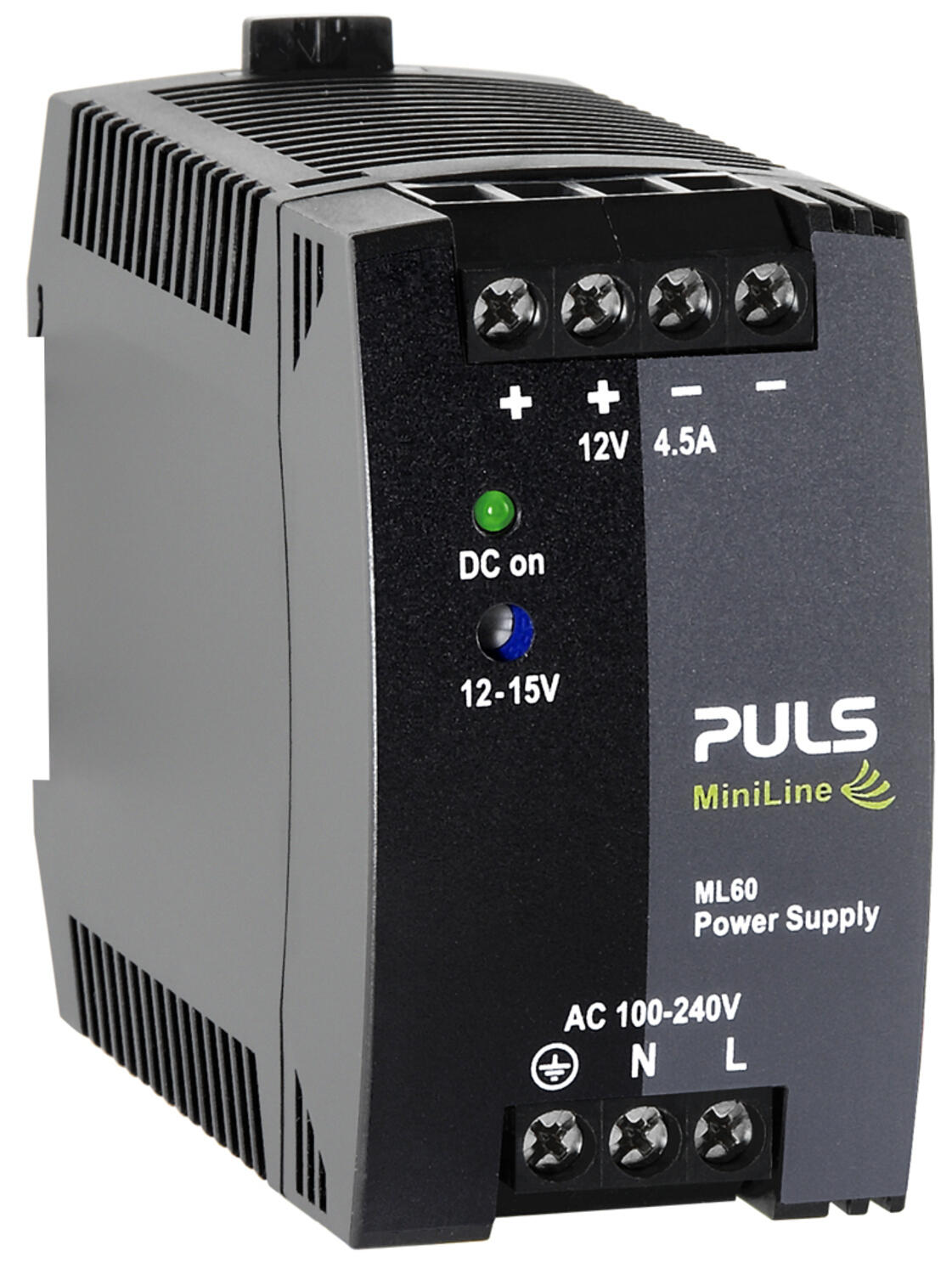

ZASILACZ 85-240V/12VDC/ 4A
Nr produktu:
ML60.121 Skopiowano
Tak
25 ms
113 ms
15 V DC
0,25 kg
12 V DC
60 W
1690000 h
12 V DC
16 A
32 A
4,5 A
1,4 W/°C
Śruba
85,3 %
87,2 %
45 mm
-10 °C
50 mV pp
0,58
0,5
0,91 A
0,54 A
41000 h
56000 h
Zasilacz 12 VDC/ 4,5 A
Nr produktu:
ML60.122 Skopiowano
Tak
25 ms
113 ms
15 V DC
0,25 kg
12 V DC
60 W
1571000 h
12 V DC
6 A
6 A
4,5 A
1,4 W/°C
Śrubowy
85,8 %
87,6 %
45 mm
-40 °C
50 mV pp
AC-DC
0,54
0,44
0,97 A
0,61 A
41000 h
56000 h

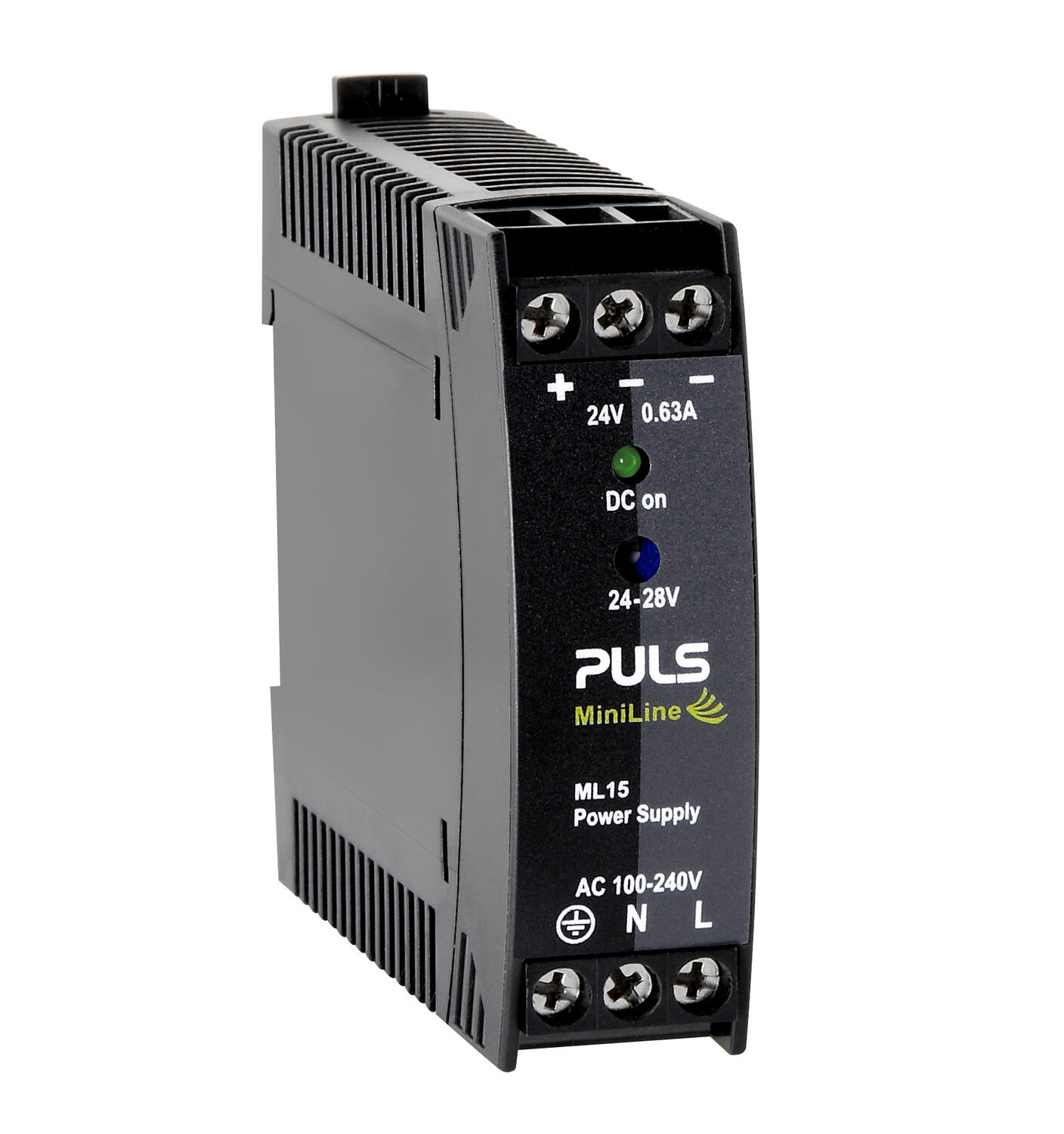

Zasilacz 1-fazowy, 15W, 24VDC, 0,63A
Nr produktu:
ML15.241 Skopiowano
Tak
47 ms
196 ms
28 V DC
0,13 kg
24 V DC
15 W
4369000 h
24 V DC
13 A
26 A
0,63 A
0,4 W/°C
Śrubowy
86,1 %
85,1 %
22,5 mm
-10 °C
50 mV pp
AC-DC
0,51
0,44
0,28 A
0,17 A
200000 h
196000 h
Zasilacz 1-fazowy, 30W, 24VDC, 1.3A
Nr produktu:
ML30.241 Skopiowano
Tak
31 ms
141 ms
28 V DC
0,14 kg
24 V DC
30 W
2405000 h
24 V DC
18 A
35 A
1,3 A
0,8 W/°C
Śrubowy
88 %
89,4 %
22,5 mm
-10 °C
50 mV pp
AC-DC
0,52
0,49
0,54 A
0,3 A
171000 h
174000 h

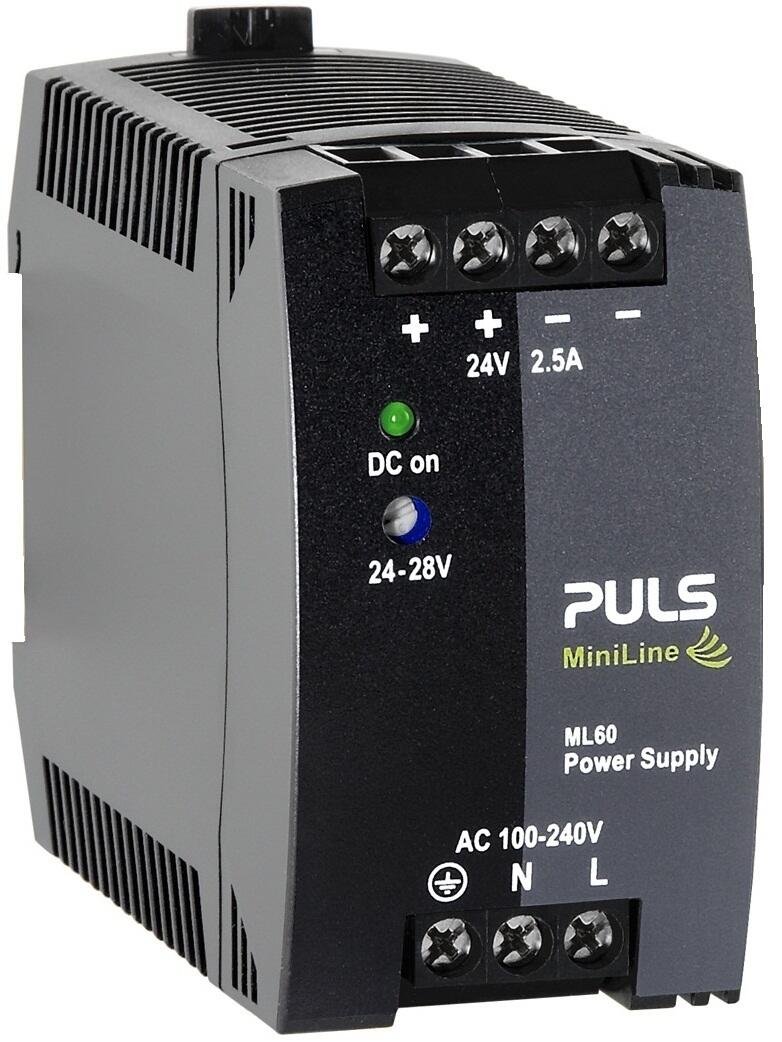

Zasilacz 1-fazowy, 60W, 24VDC, 2,5A
Nr produktu:
ML60.241 Skopiowano
Tak
24 ms
107 ms
28 V DC
0,25 kg
24 V DC
60 W
1916000 h
24 V DC
16 A
32 A
2,5 A
1,5 W/°C
Śrubowy
87,8 %
89,7 %
45 mm
-10 °C
50 mV pp
AC-DC
0,58
0,5
0,98 A
0,58 A
93000 h
128000 h
Zasilacz 1-faz 60W, 24VDC, 2,5A, temperatura pracy od -40°C
Nr produktu:
ML60.242 Skopiowano
24 ms
107 ms
28 V DC
0,25 kg
24 V DC
60 W
1866000 h
24 V DC
6 A
6 A
2,5 A
1,5 W/°C
Śrubowy
88,5 %
90,4 %
45 mm
-40 °C
50 mV pp
AC-DC
0,54
0,44
1,05 A
0,66 A
66000 h
90000 h
