PULS
Seria Dimension Q to nowej generacji zasilacze o bardzo zwartej budowie i wielu ciekawych rozwiązanich technicznych. Zasilacz ma ograniczony prąd startowy (także przy starcie rozgrzanego urządzenia), wyposażony jest w aktywną korekcję współczynnika mocy (PFC) który dzięki niej jest bliski jedności, rozszerzony zakres temperatur pracy a także aktywny filtr przeciwprzepięciowy. Bonus power dostarcza dodatkowo 50% mocy na wyjściu przy stałej wartości 30V, co jest dużą zaletą gdy zasilane urządenia mają wysoki prąd startowy. Duży prąd zwarciowy zasilacza ułatwia wyzwalanie zabezpieczeń elektromagnetycznych zastowowanych w obwodach wtórnych.Aby zapobiec ciągłym przeciążeniom urządzenia oraz przewodów zarówno bonus power jak i prąd zwarciowy są czasowo ograniczne do 4s. Zasilacze te posiadają bardzo wysoką sprawność co zapewnia im, jak również sąsiadującym elementom wysoką żywotność poprzez minimalny wpływ na wzrost temperatury otoczenia. Wyposażone są w wyjście przekaźnikowe (DC OK) dezaktywowane gdy napięcie wyjściowe spadnie o ponad 10% nastawionej wartości. Napięcie 30V ma zastosowanie przy zasilaniu laserów, silników i wentylatorów. Więcej informacji znajdziecie Państwo się na początku rozdziału
Wejście |
|
Napięcie zasilania AC | 100-240 V AC ±15 % |
Napięcie zasilania DC | 88-375 V DC |
Częstotliwość | 50-60 Hz ±6 % |
Pobór mocy, 120 V/230 V | 2.3 A/1.0 A |
Prąd startowy 120/230 V typowo | 4 A/7 A |
Współczynnik mocy 120/230 V | 0.98/0.92 |
Czas podtrzymania | 22 ms/23 ms |

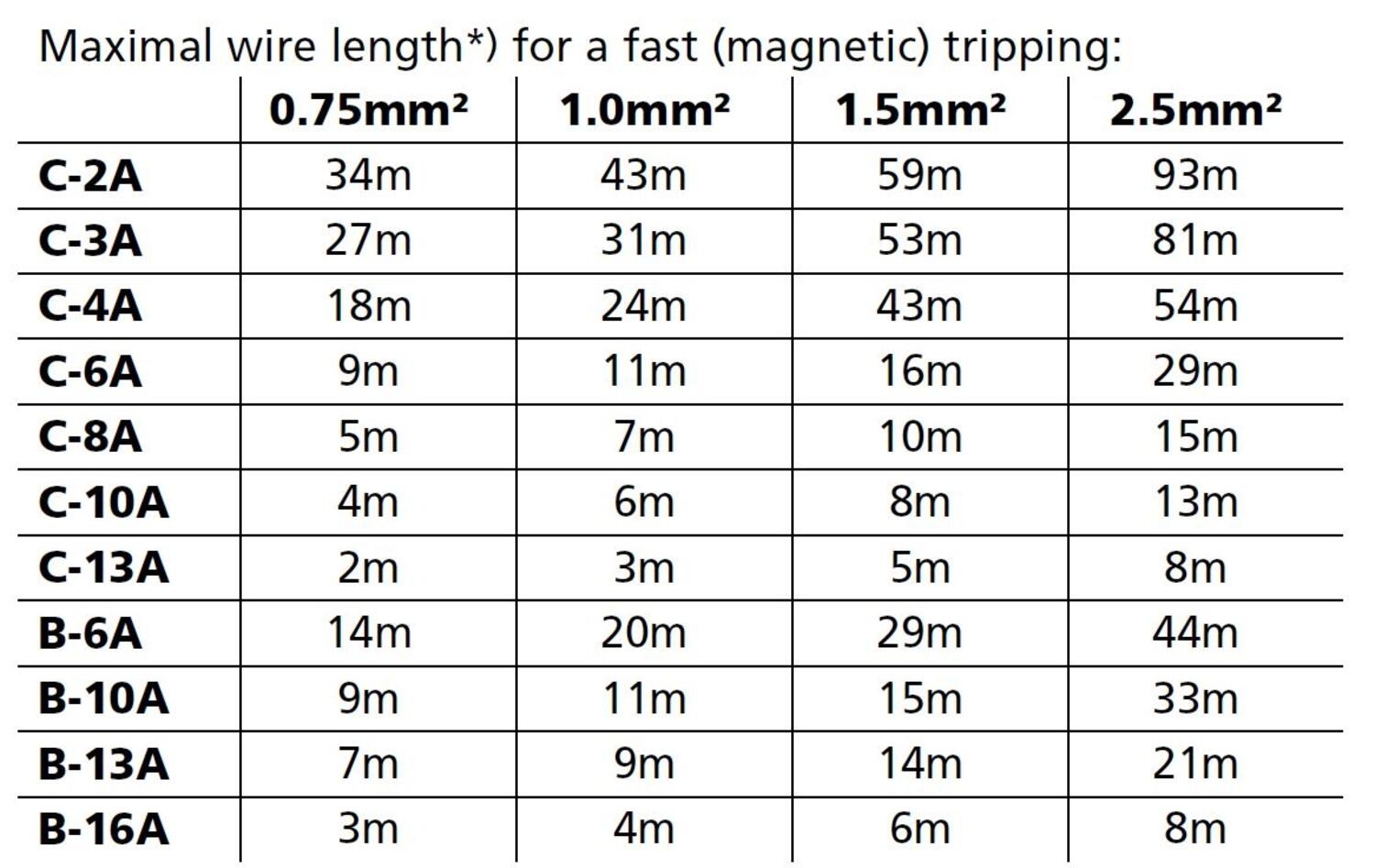

Bezpieczniki zewnętrzne | Min. 6A B lub 4A C |
Aktywny filtr przepięć | TAK |
EN 61000-3-2 (PFC) | spełnia |
Wyjście |
|
Napięcie wyjściowe (regulowane) | 28-32 V DC |
Prąd wyjściowy dla 30 V DC | 8 A (120 W) |

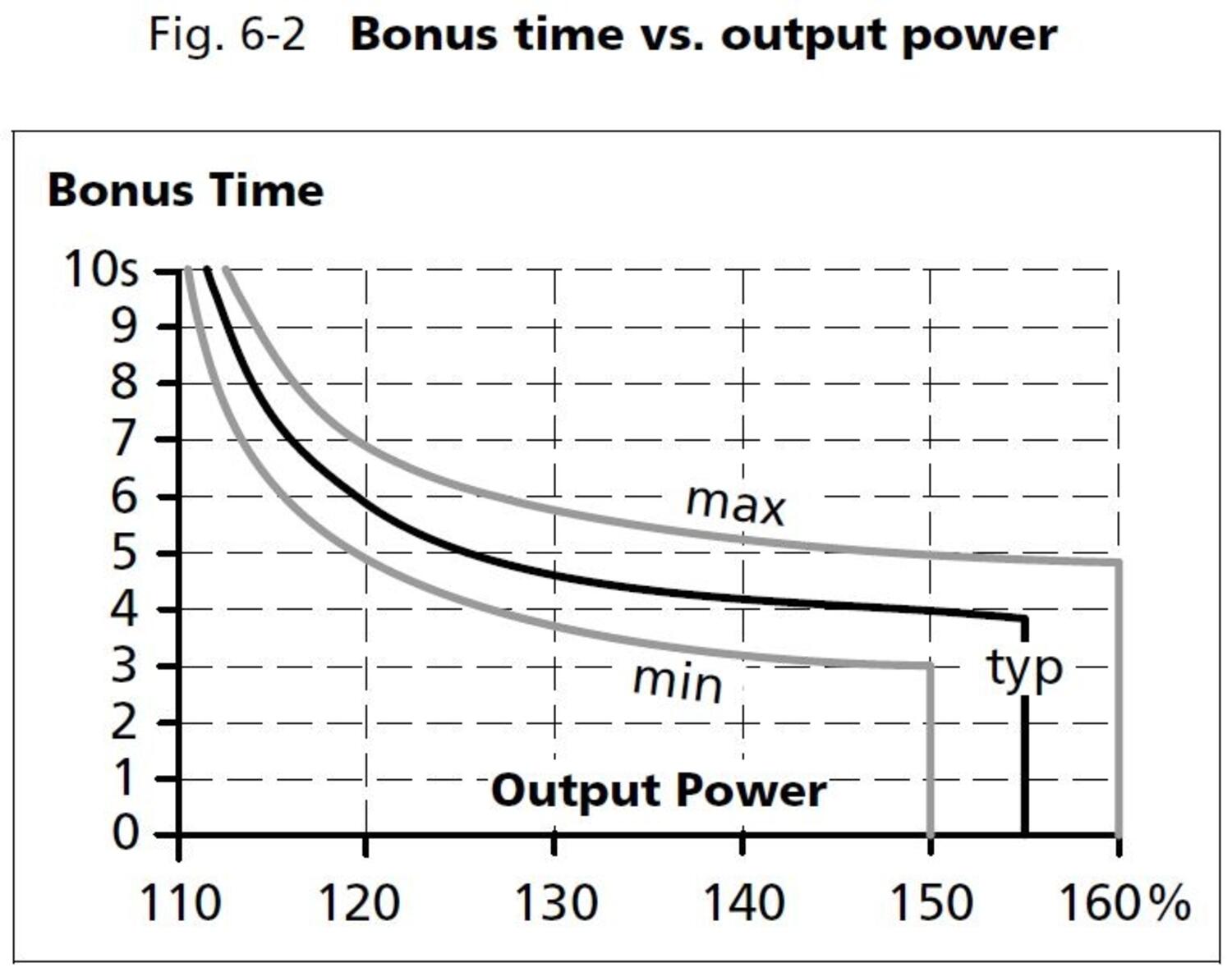

"Bonus power" | 50 % |
Tętnienia | <50 mV pp |
Wpływ zmiany obciążenia | <100 mV |

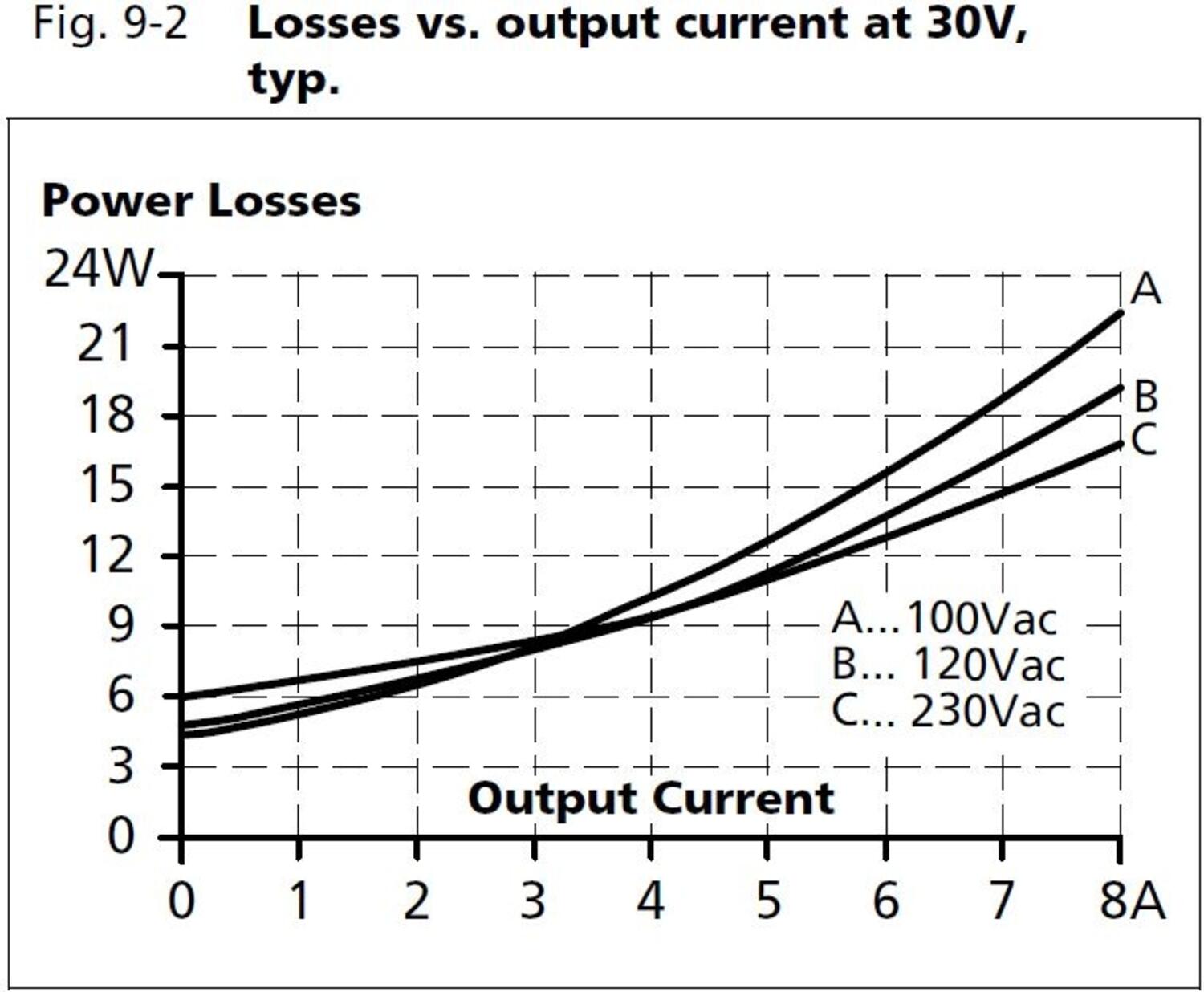

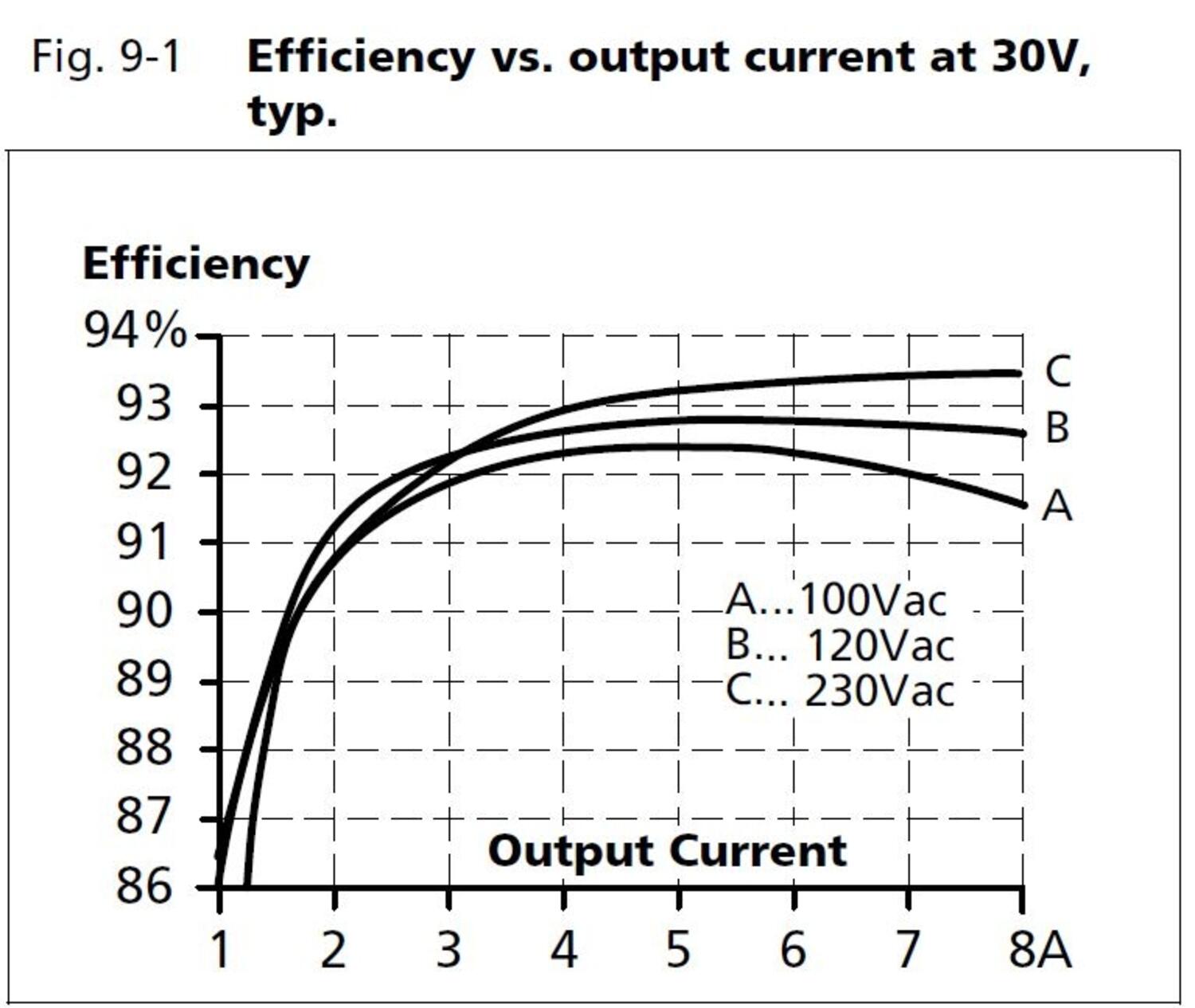

Sprawność 120/230 V AC Typowo | 92.3 % / 93 % |
Temperatura pracy | -25 °C do +60 °C |
Połączenie równoległe | Tak |
DC OK relay | Zestyk |
Zaciski | Sprężynowe |
MTBF | >581,000 godzin |
Masa | 900 g |

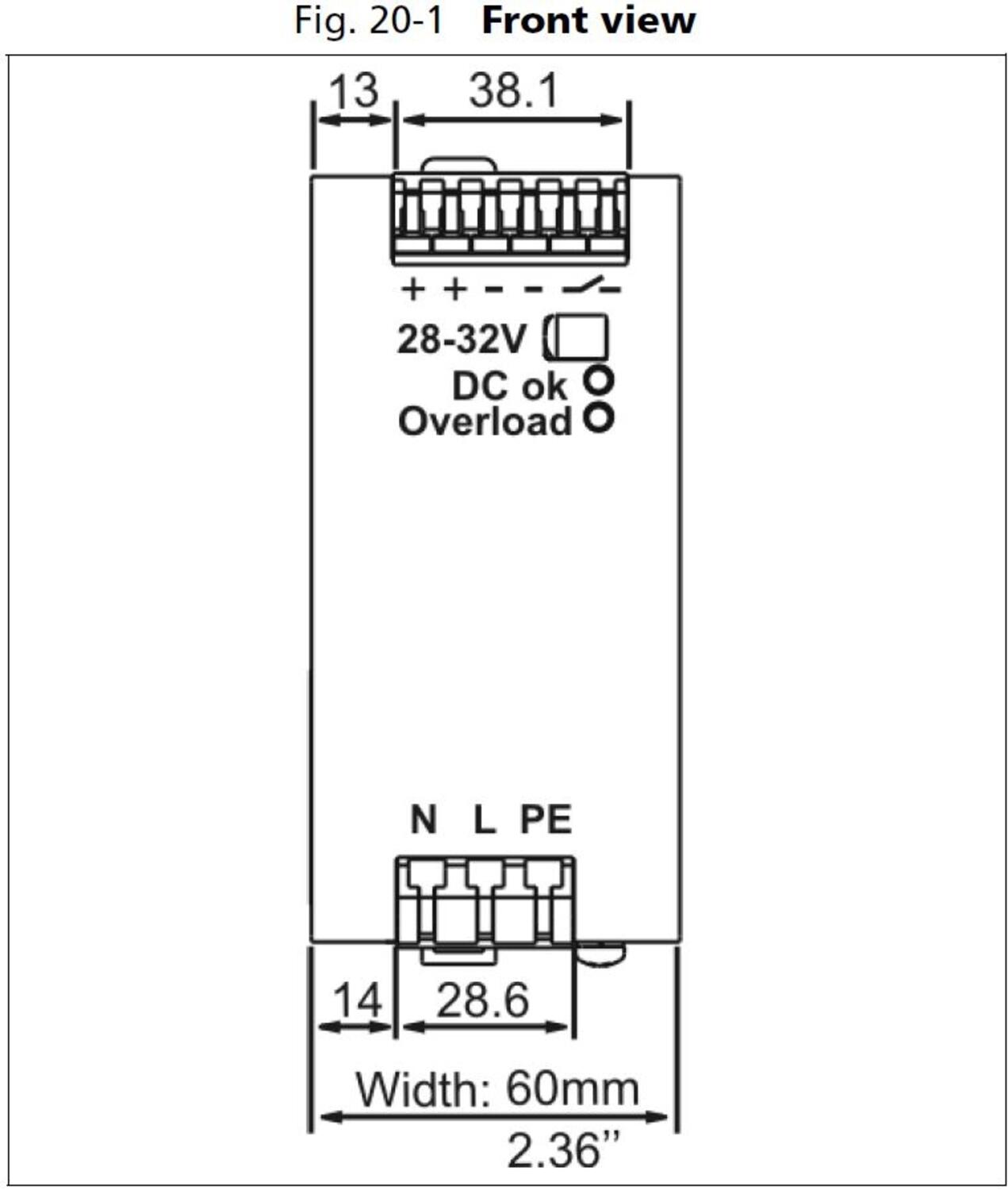

Wymiary (WxHxD) | 60x124x117 mm |
Dopuszczenia | UL 508 Listed, UL 60950, USA, Kanada |
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4. |
Zgodność z | EN 61558-2-17, EN61131-2, EN60204-1, EN50178 |

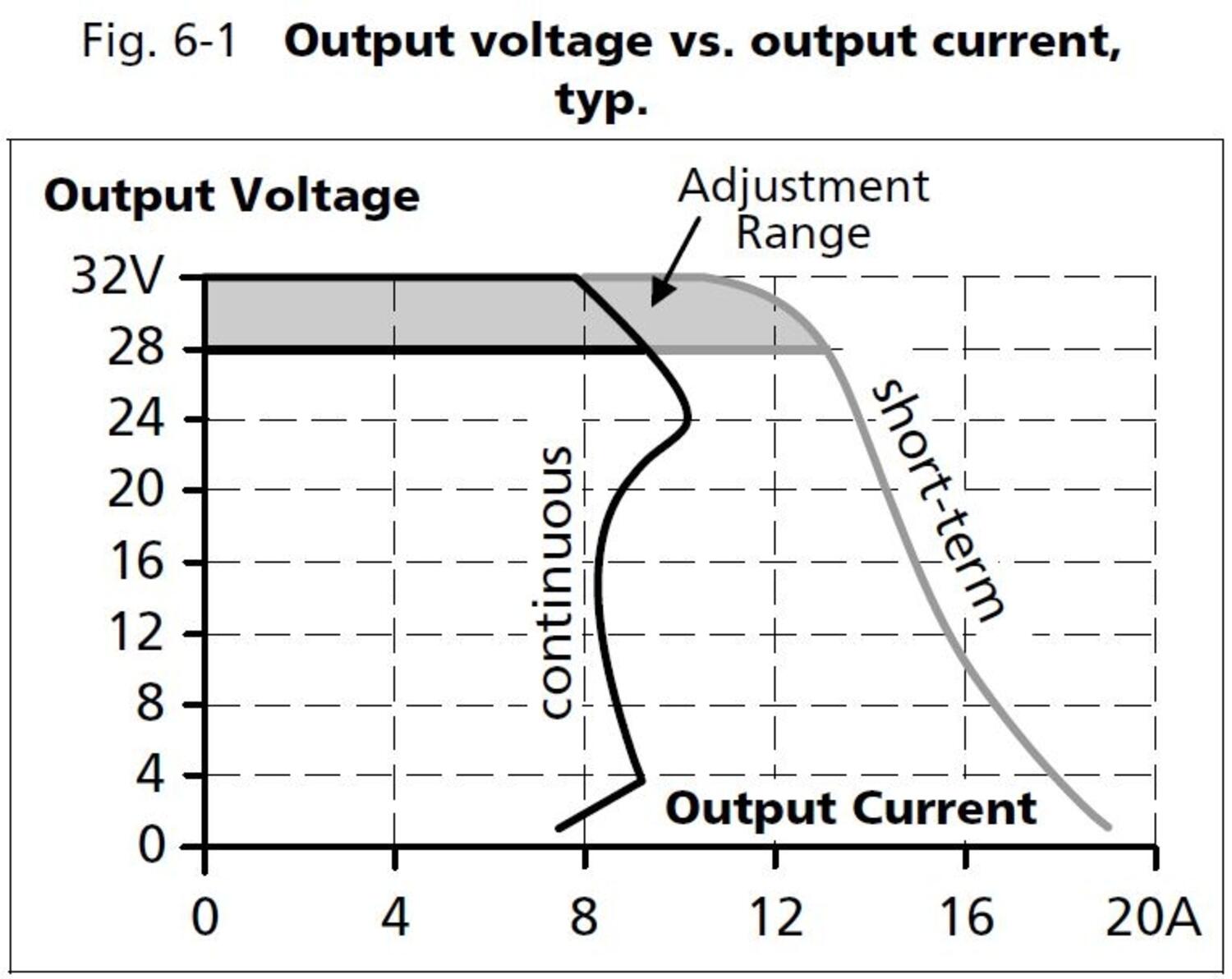

Charakterystyka wyjściowa
|
QS10.301 |
Nr katalogowy | Opis | Wyjście |
QS10.301 | Zasilacz na szynę DIN 100-240 V AC | 28-32 V DC/8 A |
Zasilacz 240W, 30VDC, 8A
Nr produktu:
| Aktywny filtr (PFC) | Tak |
|---|---|
| Czas podtrzymania przy 120 VAC, pełne obciążenie, typowo | 22 ms |
| Czas podtrzymania przy 230 VAC, pełne obciążenie, typowo | 23 ms |
| Częstotliwość zasilania | 50-60 ±6 % |
| Dopuszczenia | ABS, CB, CE, CSA, GL, UL |
| Głębokość | 117 mm |
| Liczba faz | 1 |
| Maksymalne napięcie wyjściowe | 32 V DC |
| Masa | 0,9 kg |
| Materiał obudowy | Aluminium |
| Minimalne napięcie wyjściowe | 28 V DC |
| Moc | 240 W |
| MTBF (IEC 61709) 230 V AC, max. obciążenie, +40 °C | 581000 h |
| Napięcie wyjściowe | 30 V DC |
| Napięcie zasilania AC | 100-240 V |
| Napięcie zasilania AC (max) | 276 V AC |
| Napięcie zasilania AC (min) | 85 V AC |
| Napięcie zasilania DC | 110-150 V |
| Napięcie zasilania DC (max) | 187 V DC |
| Napięcie zasilania DC (min) | 88 V DC |
| Prąd rozruchowy przy 120VAC (typowo) | 4 A |
| Prąd rozruchowy przy 230VAC (typowo) | 7 A |
| Prąd wyjściowy | 8 A |

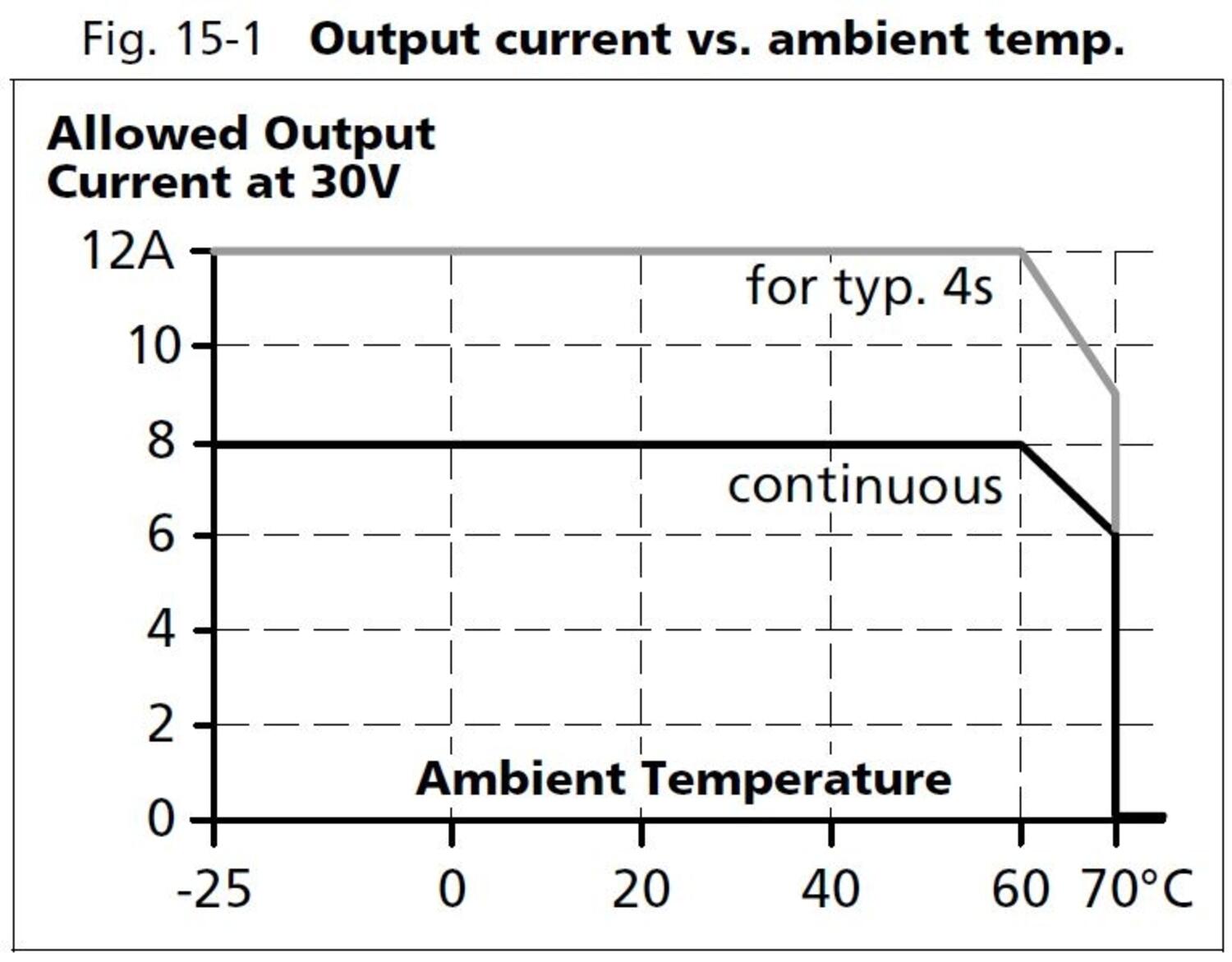

| Redukcja mocy od +60 ° C do +70 ° C | 6 W/°C |
|---|---|
| Rodzaj zacisków | Mocne połączenie sprężynowe |
| Seria | Dimension Q |
| Sprawność przy 120 VAC, pełne obciążenie, typowo | 92,6 % |
| Sprawność przy 230 VAC, pełne obciążenie, typowo | 93,5 % |
| Sprawność przy 230 VAC, pełne obciążenie, typowo | 92,4 % |
| Stopień ochrony IP | IP20 |
| Szerokość | 60 mm |
| Temperatura maksymalna bez redukcji mocy | 60 °C |
| Temperatura minimalna bez redukcji mocy | -25 °C |
| Tętnienia max. | 50 mV pp |
| Type Power Supply | AC-DC |
| Typowy współczynnik mocy przy 120 VAC, przy pełnym obciążeniu | 0,98 |
| Typowy współczynnik mocy przy 230 VAC, przy pełnym obciążeniu | 0,92 |
| Wyjście przekaźnikowe DC-OK | Tak |
| Wysokość | 124 mm |
| Zakres napięcia zasilania | Wide-range |
| Zużycie mocy przy 120 VAC | 2,22 A |
| Zużycie mocy przy 230 VAC | 1,22 A |
| Żywotność przy 120VAC, pełnym obciążeniu i temp. +40° C | 68000 h |
| Żywotność przy 230VAC, pełnym obciążeniu i temp. +40° C | 71000 h |
Seria Dimension Q to nowej generacji zasilacze o bardzo zwartej budowie i wielu ciekawych rozwiązanich technicznych. Zasilacz ma ograniczony prąd startowy (także przy starcie rozgrzanego urządzenia), wyposażony jest w aktywną korekcję współczynnika mocy (PFC) który dzięki niej jest bliski jedności, rozszerzony zakres temperatur pracy a także aktywny filtr przeciwprzepięciowy. Bonus power dostarcza dodatkowo 50% mocy na wyjściu przy stałej wartości 30V, co jest dużą zaletą gdy zasilane urządenia mają wysoki prąd startowy. Duży prąd zwarciowy zasilacza ułatwia wyzwalanie zabezpieczeń elektromagnetycznych zastowowanych w obwodach wtórnych.Aby zapobiec ciągłym przeciążeniom urządzenia oraz przewodów zarówno bonus power jak i prąd zwarciowy są czasowo ograniczne do 4s. Zasilacze te posiadają bardzo wysoką sprawność co zapewnia im, jak również sąsiadującym elementom wysoką żywotność poprzez minimalny wpływ na wzrost temperatury otoczenia. Wyposażone są w wyjście przekaźnikowe (DC OK) dezaktywowane gdy napięcie wyjściowe spadnie o ponad 10% nastawionej wartości. Napięcie 30V ma zastosowanie przy zasilaniu laserów, silników i wentylatorów. Więcej informacji znajdziecie Państwo się na początku rozdziału
Wejście |
|
Napięcie zasilania AC | 100-240 V AC ±15 % |
Napięcie zasilania DC | 88-375 V DC |
Częstotliwość | 50-60 Hz ±6 % |
Pobór mocy, 120 V/230 V | 2.3 A/1.0 A |
Prąd startowy 120/230 V typowo | 4 A/7 A |
Współczynnik mocy 120/230 V | 0.98/0.92 |
Czas podtrzymania | 22 ms/23 ms |
Bezpieczniki zewnętrzne | Min. 6A B lub 4A C |
Aktywny filtr przepięć | TAK |
EN 61000-3-2 (PFC) | spełnia |
Wyjście |
|
Napięcie wyjściowe (regulowane) | 28-32 V DC |
Prąd wyjściowy dla 30 V DC | 8 A (120 W) |
"Bonus power" | 50 % |
Tętnienia | <50 mV pp |
Wpływ zmiany obciążenia | <100 mV |
Sprawność 120/230 V AC Typowo | 92.3 % / 93 % |
Temperatura pracy | -25 °C do +60 °C |
Połączenie równoległe | Tak |
DC OK relay | Zestyk |
Zaciski | Sprężynowe |
MTBF | >581,000 godzin |
Masa | 900 g |
Wymiary (WxHxD) | 60x124x117 mm |
Dopuszczenia | UL 508 Listed, UL 60950, USA, Kanada |
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4. |
Zgodność z | EN 61558-2-17, EN61131-2, EN60204-1, EN50178 |
Charakterystyka wyjściowa
|
QS10.301 |
Nr katalogowy | Opis | Wyjście |
QS10.301 | Zasilacz na szynę DIN 100-240 V AC | 28-32 V DC/8 A |
