PULS

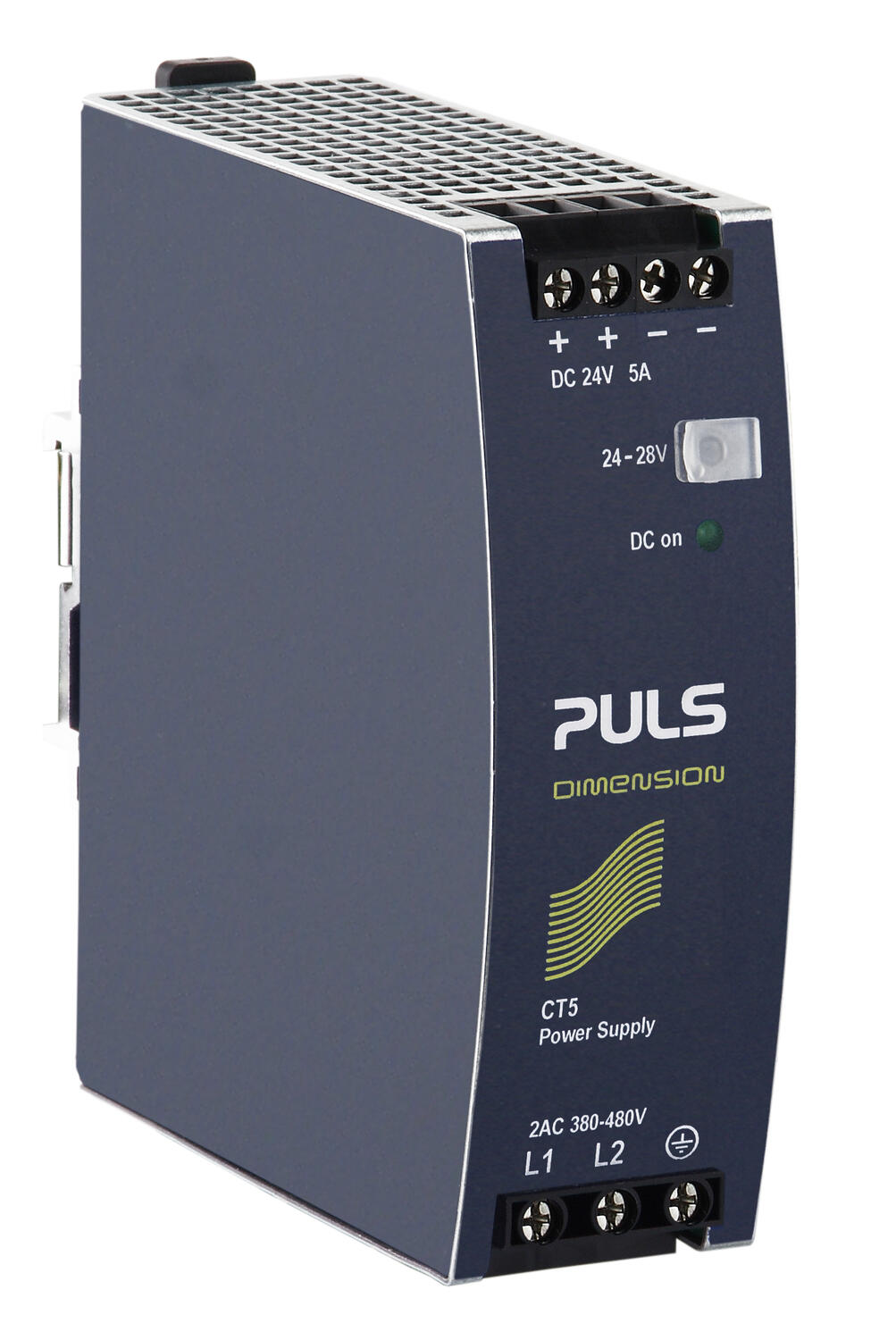

Najnowszej generacji zasilacze impulsowe Dimension serii C charakteryzują się wyjątkową sprawnością, niezawodnością i żywotnością, znacząco obniżonym prądem początkowym, aktywnym filtrem wejściowy szerokim zakresem temperatur pracy oraz niewielkimi rozmiarami. Wyposażone są we wszystkie podstawowe funkcje jakimi powinny charakteryzować się nowoczesne zasilacze. Posiadają 20% rezerwy mocy, która może być wykorzystywana w sposób ciągły przy temperaturze otoczenia do +45°C. CT5.241 zasilany jest jedynie z 2 faz co ułatwia instalację i przynosi wymierne oszczędności czasu i materiałów. Ponadto umożliwiło to ograniczenie szerokości zasilacza bez zmniejszania rozmiaru zacisków.
Więcej informacji znajdziecie Państwo na początku rozdziału.
Napięcie zasilania AC | 323–576 V AC |
Zabezpieczenie | Min. 6 A B lub 3 A C. |
Częstotliwość | 50-60 Hz ±6 % |
Pobór mocy, 400/480 V AC | 3x0.75 A/3x0.68 A |
Współczynnik mocy przy 400 V AC | 0.45 |
Prąd początkowy maks. | 4 A impuls |
Podtrzymanie 400 V AC | 27 ms |
PFC (EN61000-3-2) | Spełnia |
Napięcie wyjściowe, regulowane | 24-28 V DC |
Zmina obciążenia (0 A-Imax-0 A) | ±100 mV |
Zmiana nap. zasilania (3x323 do 576 V AC) | ±10 mV |
Tętnienia | 50 mVpp |
Prąd wyjściowy dla 24 V DC | 5 A (120 W) |
Power boost do 45 °C | 6 A (144 W) |
Maks. prąd zwarciowy, ciągły | 13 A |
Sprawność dla 400 V AC/10A | 90.4 % |
Temperatura pracy (bez ograniczenia prądu) | -25 °C do +60 °C |
Połacznie równoległe | Nie zalecane |
Stopień ochrony | IP20 |
Wymiary SxWxG (mm) | 40x124x117 |
Masa | 500 g |
Zaciski | Śrubowe, maks. 6 mm² drut, 4 mm² linka |
MTBF (IEC61709 10 A/400 V AC at 40 °C) | 1,173,000 godzin |
Dopuszczenia | UL 508 Listed, UL 60950-1, GL, ABS, SEMIF47, CB Scheme |
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4. |
Zgodność z | EN 61558-2-17, EN61131-2, EN60204-1, EN50178, IEC 62103 |
Charakterystyka wyjściowa
|
|
Dla zapewnienia właściwego chłodzenia należy pozostawić 40mm wolnej przestrzeni nad i 20mm pod zamontowanym zasilaczem oraz 5 mm odległści po obu stronach zasilacza.
Numer zamówienia | Opis | Wyjście |
CT5.241 | Zasilacz 2-fazowy na szynę DIN 380-480 V AC | 24 V DC/5 A |
Zasilacz 380-480VAC, 120W, 24VDC, 5A
Nr produktu:
| Aktywny filtr (PFC) | Tak |
|---|---|
| Czas podtrzymania przy 400 VAC, pełne obciążenie, typowo | 27 ms |
| Częstotliwość zasilania | 50-60 ±6 % |
| Dopuszczenia | ABS, CB, CE, CSA US, cRUus, cULus, GL |
| Głębokość | 117 mm |
| Liczba faz | 2 |
| Maksymalne napięcie wyjściowe | 28 V DC |
| Masa | 0,5 kg |
| Materiał obudowy | Aluminium |
| Minimalne napięcie wyjściowe | 24 V DC |
| Moc | 120 W |
| MTBF (IEC 61709) 400 V AC, max. obciążenie +40 °C | 1173000 h |
| Napięcie wyjściowe | 24 V DC |
| Napięcie zasilania AC | 380-480 V |
| Napięcie zasilania AC (max) | 576 V AC |
| Napięcie zasilania AC (min) | 323 V AC |
| Prąd rozruchowy przy 400VAC (typowo) | 4 A |
| Prąd wyjściowy | 5 A |
| Redukcja mocy od +60 ° C do +70 ° C | 3 W/°C |
|---|---|
| Rodzaj zacisków | Śruba |
| Seria | Dimension C |
| Sprawność przy 400 VAC, typowo | 88,8 % |
| Sprawność przy 400 VAC, pełne obciążenie, typowo | 90,4 % |
| Stopień ochrony IP | IP20 |
| Szerokość | 40 mm |
| Temperatura maksymalna bez redukcji mocy | 60 °C |
| Temperatura minimalna bez redukcji mocy | -25 °C |
| Tętnienia max. | 50 mV pp |
| Type Power Supply | AC-DC |
| Typowy współczynnik mocy przy 400 VAC, przy pełnym obciążeniu | 0,45 |
| Wysokość | 124 mm |
| Zakres napięcia zasilania | Wide-range |
| Zużycie mocy przy 400 VAC | 0,75 A |
| Żywotność przy 400VAC, pełnym obciążeniu i temp. +40° C | 92000 h |
Najnowszej generacji zasilacze impulsowe Dimension serii C charakteryzują się wyjątkową sprawnością, niezawodnością i żywotnością, znacząco obniżonym prądem początkowym, aktywnym filtrem wejściowy szerokim zakresem temperatur pracy oraz niewielkimi rozmiarami. Wyposażone są we wszystkie podstawowe funkcje jakimi powinny charakteryzować się nowoczesne zasilacze. Posiadają 20% rezerwy mocy, która może być wykorzystywana w sposób ciągły przy temperaturze otoczenia do +45°C. CT5.241 zasilany jest jedynie z 2 faz co ułatwia instalację i przynosi wymierne oszczędności czasu i materiałów. Ponadto umożliwiło to ograniczenie szerokości zasilacza bez zmniejszania rozmiaru zacisków.
Więcej informacji znajdziecie Państwo na początku rozdziału.
Napięcie zasilania AC | 323–576 V AC |
Zabezpieczenie | Min. 6 A B lub 3 A C. |
Częstotliwość | 50-60 Hz ±6 % |
Pobór mocy, 400/480 V AC | 3x0.75 A/3x0.68 A |
Współczynnik mocy przy 400 V AC | 0.45 |
Prąd początkowy maks. | 4 A impuls |
Podtrzymanie 400 V AC | 27 ms |
PFC (EN61000-3-2) | Spełnia |
Napięcie wyjściowe, regulowane | 24-28 V DC |
Zmina obciążenia (0 A-Imax-0 A) | ±100 mV |
Zmiana nap. zasilania (3x323 do 576 V AC) | ±10 mV |
Tętnienia | 50 mVpp |
Prąd wyjściowy dla 24 V DC | 5 A (120 W) |
Power boost do 45 °C | 6 A (144 W) |
Maks. prąd zwarciowy, ciągły | 13 A |
Sprawność dla 400 V AC/10A | 90.4 % |
Temperatura pracy (bez ograniczenia prądu) | -25 °C do +60 °C |
Połacznie równoległe | Nie zalecane |
Stopień ochrony | IP20 |
Wymiary SxWxG (mm) | 40x124x117 |
Masa | 500 g |
Zaciski | Śrubowe, maks. 6 mm² drut, 4 mm² linka |
MTBF (IEC61709 10 A/400 V AC at 40 °C) | 1,173,000 godzin |
Dopuszczenia | UL 508 Listed, UL 60950-1, GL, ABS, SEMIF47, CB Scheme |
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4. |
Zgodność z | EN 61558-2-17, EN61131-2, EN60204-1, EN50178, IEC 62103 |
Charakterystyka wyjściowa
|
|
Dla zapewnienia właściwego chłodzenia należy pozostawić 40mm wolnej przestrzeni nad i 20mm pod zamontowanym zasilaczem oraz 5 mm odległści po obu stronach zasilacza.
Numer zamówienia | Opis | Wyjście |
CT5.241 | Zasilacz 2-fazowy na szynę DIN 380-480 V AC | 24 V DC/5 A |
