DC UPS 24VDC, 10A do współpracy z zewnętrzną baterią 3,9-40Ah (12VDC)

Zasilacz UB10.241 nadaje się do zastosowań, w których przerwy występują stosunkowo często, a czas ich trwania jest stosunkowo krótki. Na przykład, w celu zapewnienia zakończenia procesu i utrzymania działania sterownika PLC i innych krytycznych komponentów.

Kompletny system DC-UPS składa się z jednostki sterującej, akumulatora i zasilacza o mocy odpowiedniej do aplikacji. W przypadku awarii zasilania akumulator włącza się automatycznie i zasila podłączone obciążenia. Jednostka sterująca potrzebuje tylko jednego akumulatora 12 V, który następnie przetwarza napięcie akumulatora na 22,3 V DC. Nie ma potrzeby dopasowywania dwóch akumulatorów do siebie, a napięcie wyjściowe nie podąża za krzywą rozładowania akumulatora, lecz jest stałe i wynosi 22,3 V. Pojemność akumulatora jest wykorzystywana w 100% w porównaniu z dwoma połączonymi szeregowo akumulatorami, z których jeden nie jest w pełni naładowany.

Dwa wyjścia przekaźnikowe sygnalizują stan: moduł gotowy (pojemność akumulatora >85%) i moduł aktywny (tryb buforowy). Jednostka sterująca cyklicznie testuje stan akumulatora. Gdy nadchodzi czas wymiany akumulatora, aktywowane jest wyjście przekaźnikowe (wymień akumulator). Z przodu wybiera się zoptymalizowane napięcie ładowania końcowego w zależności od temperatury otoczenia. Dostępne są trzy opcje: +10°C, +25°C i +40°C.

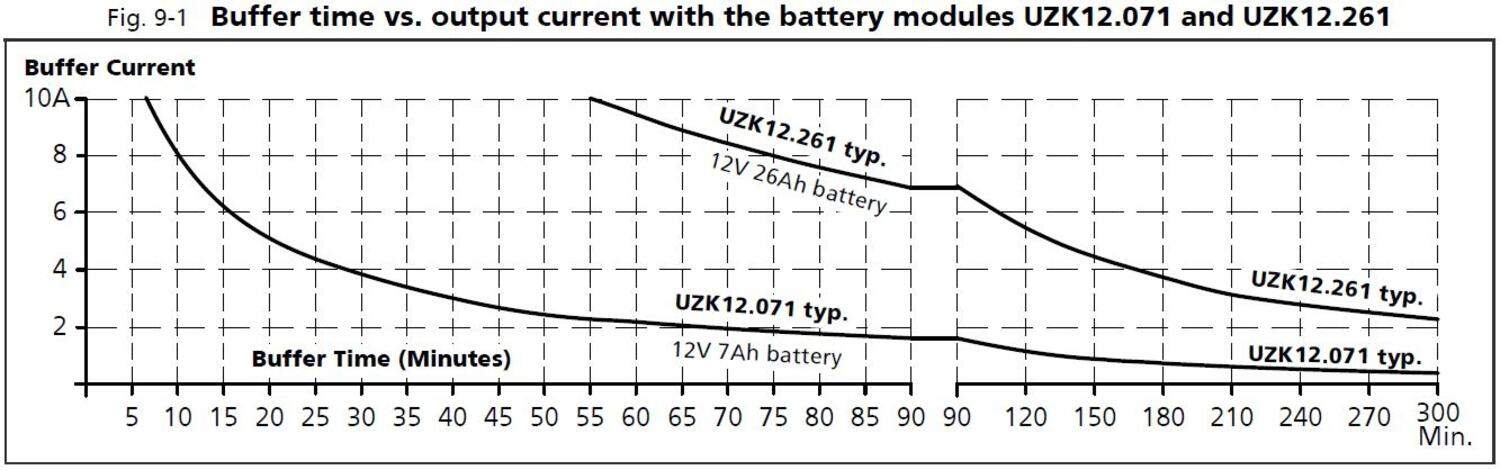

Czas podtrzymania można ustawić w różnych zakresach, aby oszczędzać pojemność akumulatora. Po wybraniu stałego rozładowania napięcie wyjściowe będzie aktywne do momentu głębokiego rozładowania akumulatora, po czym jednostka sterująca odłączy akumulator. Dostępne jest również wejście Inhibit do zewnętrznego wyłączania czasu podtrzymania. W przypadku przepalenia bezpiecznika akumulatora, wyjście Ready znika, a na jednostce sterującej zapala się czerwona dioda LED. Wyjście jest ograniczone prądowo i wyłącza się automatycznie po około 5 sekundach od zwarcia, aby oszczędzać akumulator i jednocześnie zapobiegać przepaleniu bezpiecznika akumulatora. (W przypadku zwarcia w trybie akumulatorowym moduł generuje prąd wyjściowy o natężeniu około 20 A, co pomaga w wyzwoleniu ewentualnych bezpieczników wtórnych).

Monitorowanie bezpiecznika akumulatora i ograniczenie prądu w przypadku zwarcia zapewnia większe bezpieczeństwo i gwarantuje prawidłowe działanie UPS-a po zwarciu. Brak izolacji galwanicznej między wejściem a wyjściem 24 V DC oraz między 24 V a 12 V. Izolacja między siecią a wyjściem odbywa się poprzez zasilacz.
