PULS

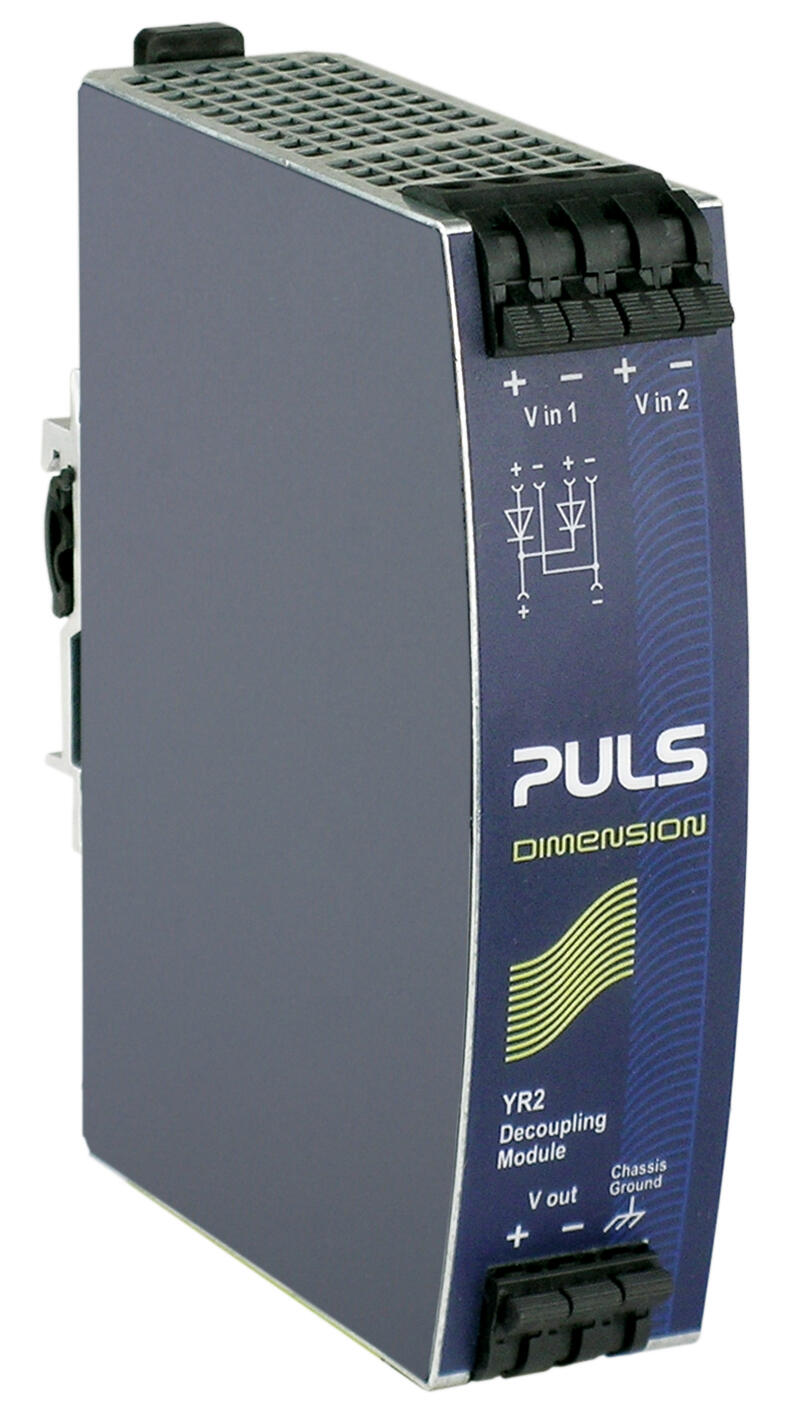

Moduł redundancyjny 20A, seria Dimension

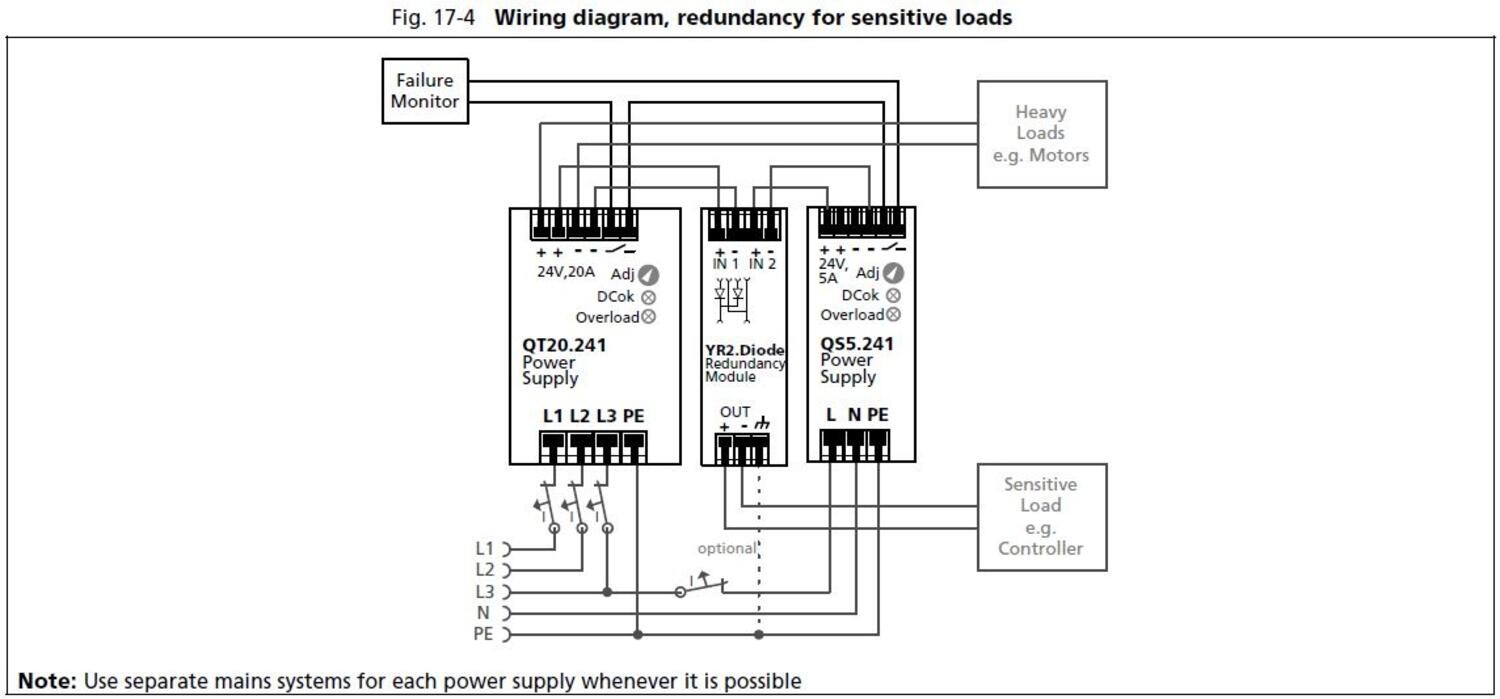

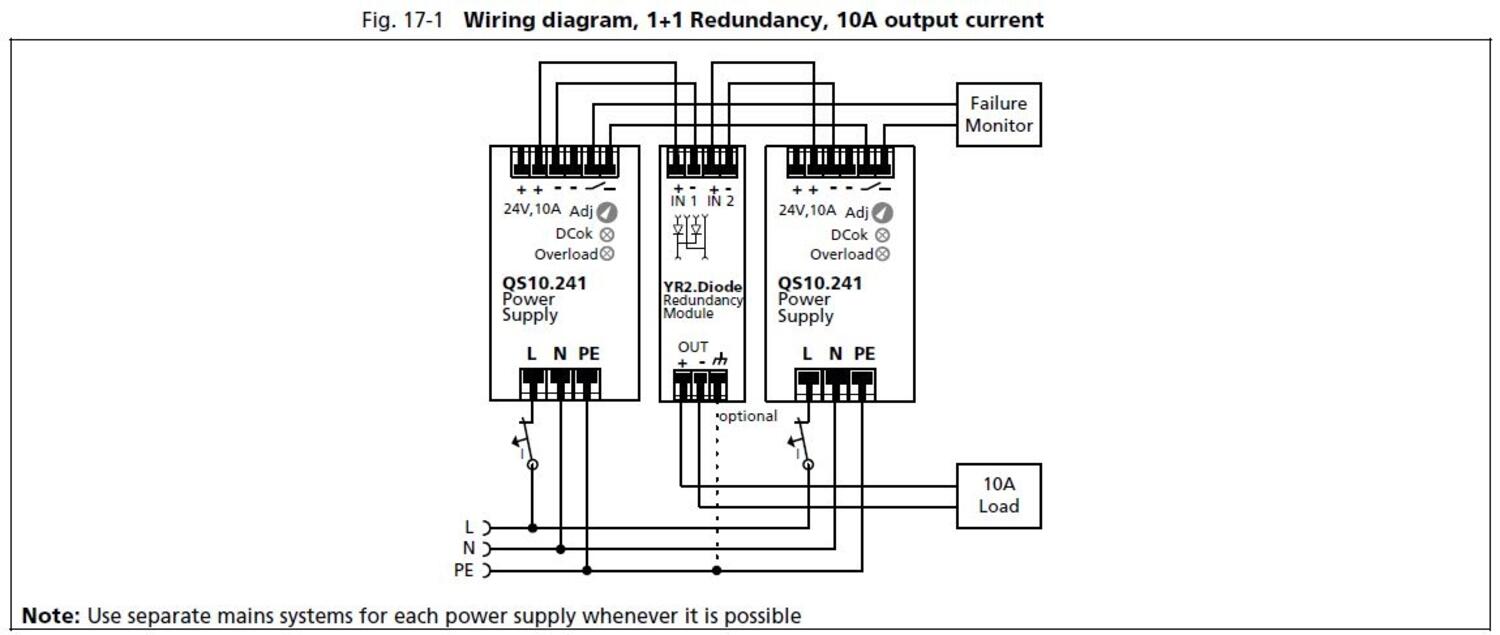

Dzięki redundantnemu modułowi Puls zyskujesz system zabezpieczony przed wewnętrznymi awariami zasilaczy, co jest szczególnie przydatne w procesach, w których przestoje są kosztowne. Moduł redundantny może być również stosowany w systemach, w których chcesz zapewnić działanie wrażliwych obciążeń. Wejście 1 jest podłączone do jednostki głównej, która normalnie zasila obciążenia, np. sterownik PLC. Wejście 2 jest podłączone do mniejszej jednostki, która jest podłączona tylko do wrażliwego obciążenia, w tym przypadku sterownika PLC. W przypadku awarii jednostki głównej lub zwarcia w obciążeniach, sterownik PLC będzie zasilany przez mniejszą jednostkę, co pozwala uniknąć nieprawidłowego zakończenia procesu.

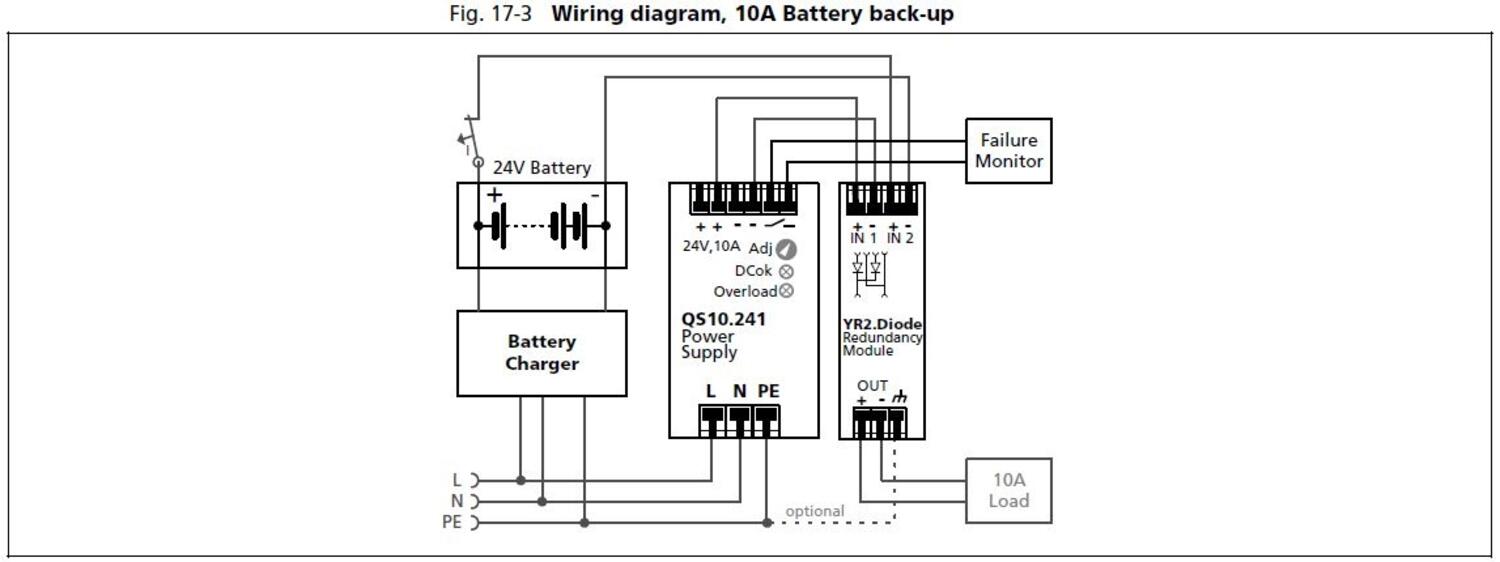

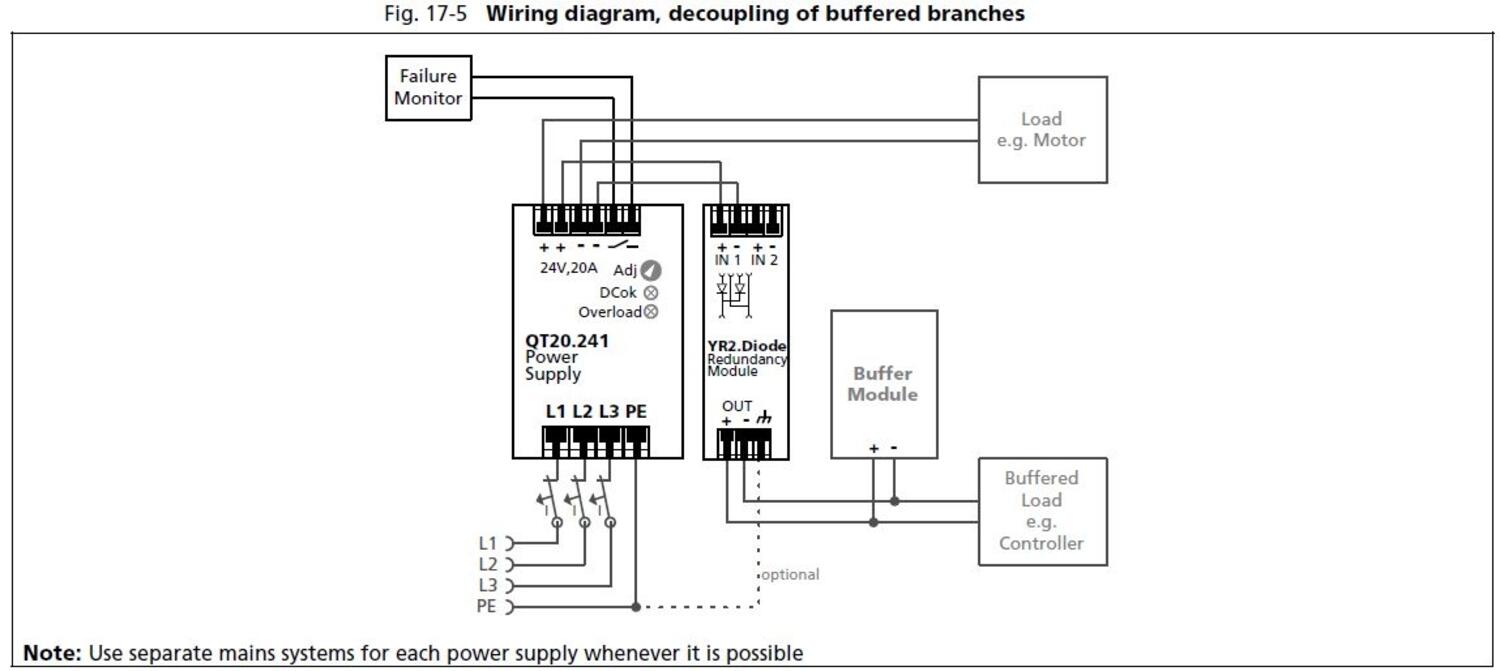

Moduł redundantny nadaje się również do zastosowań, w których chcesz oddzielić zasilanie od obciążeń, aby uniknąć ponownego zaniku napięcia, np. z silników i akumulatorów. Dioda YRM2 posiada 2 wyjścia przekaźnikowe, które sygnalizują spadek/całkowity zanik napięcia. Przekaźnik otwiera się w przypadku awarii, a dioda LED gaśnie. Moduł YRM2 jest szczególnie odpowiedni dla wymiaru C, który nie posiada wyjść przekaźnikowych.

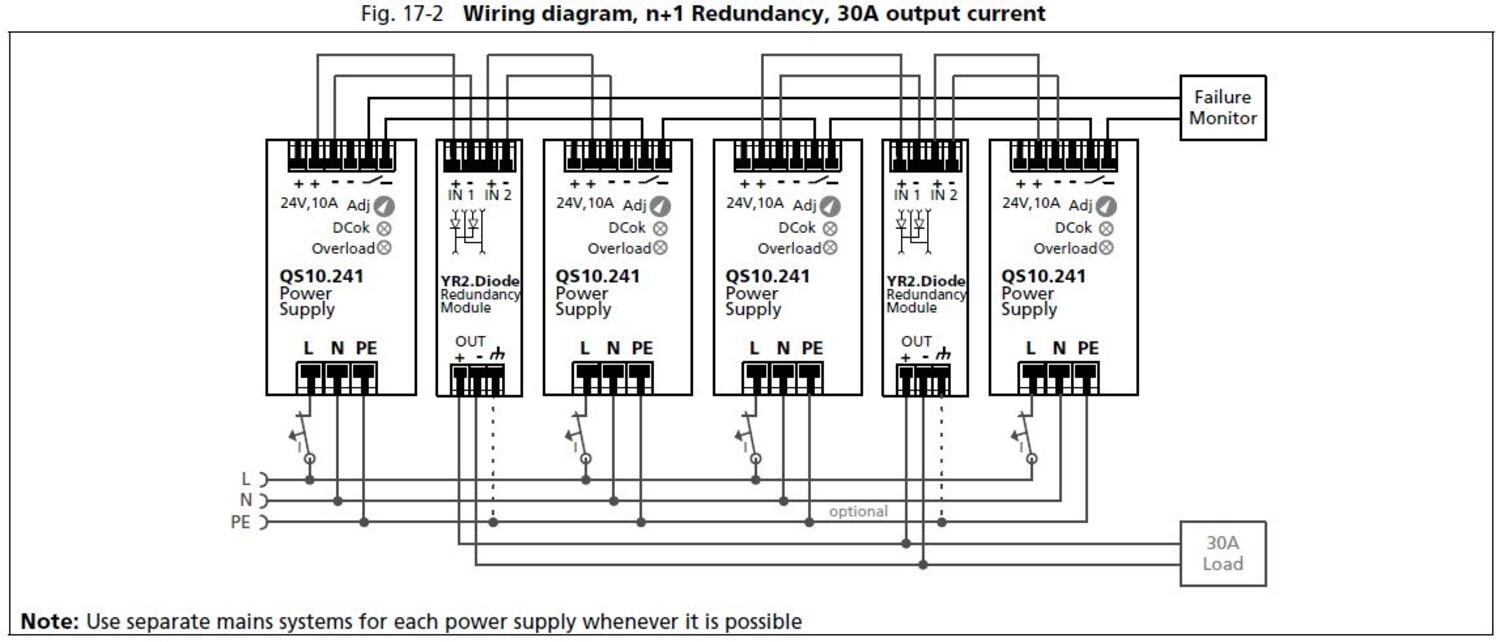

Jeśli wymagane jest natężenie większe niż 10 A na kanał, należy podłączyć dwa redundantne moduły, po jednym dla każdej jednostki. Oba wejścia w każdym module muszą być podłączone.

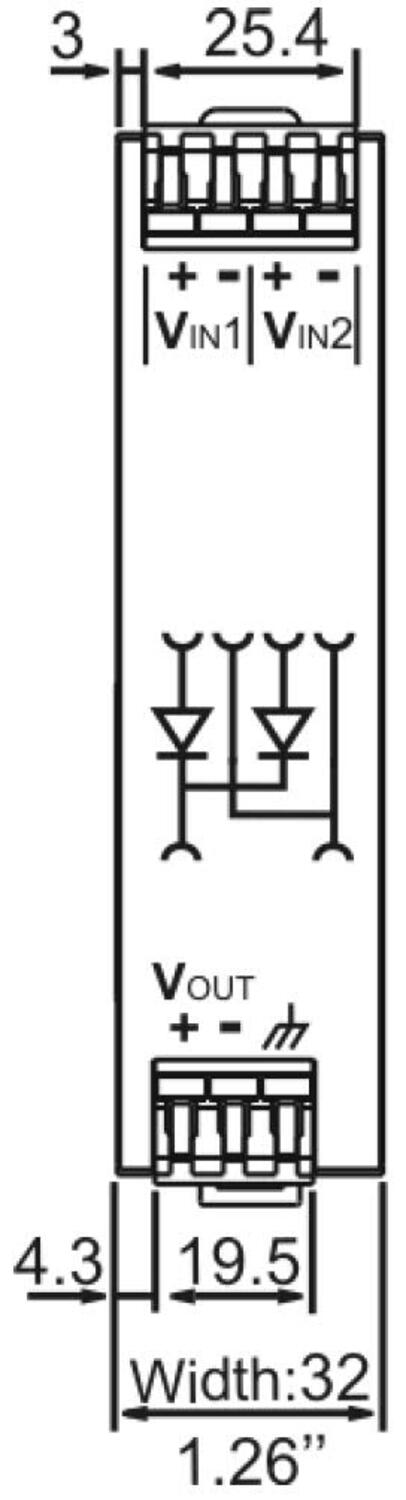

- Szerokość; 32mm
- Dwie diody
- Prąd wyjściowy: 20A
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Dopuszczenia | ATEX, CB, CE, CSA, CSA US, GL, UL |
|---|---|

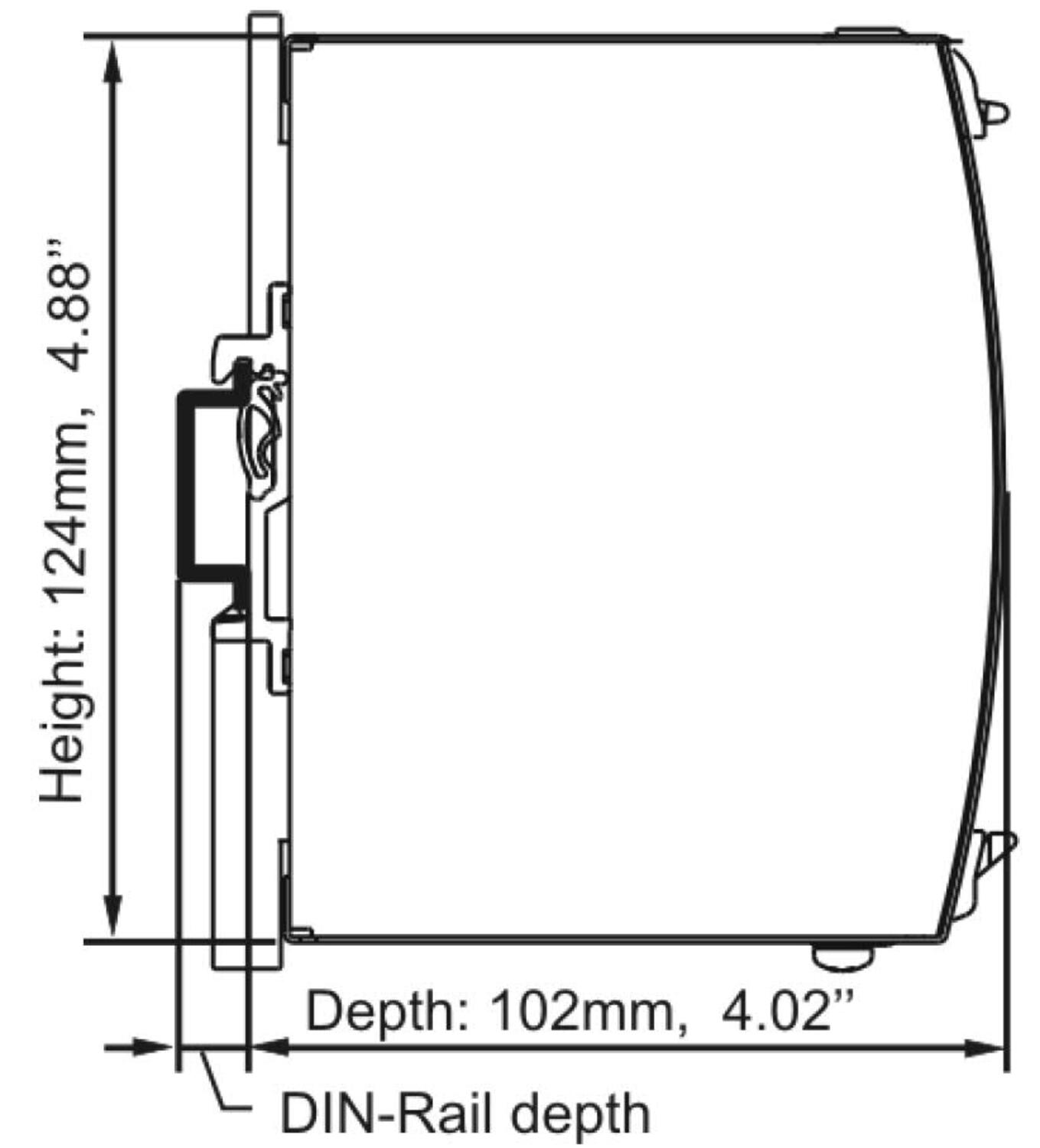

| Głębokość | 102 mm |
| Maksymalne napięcie wyjściowe | 48 V DC |
| Maksymalny prąd wejściowy / kanał | 10 A |
| Masa | 0,29 kg |
| Materiał obudowy | Aluminium |
| Minimalne napięcie wyjściowe | 12 V DC |
| Napięcie zasilania DC | 12-48 V |
| Napięcie zasilania DC (max) | 60 V DC |
| Napięcie zasilania DC (min) | 9 V DC |
| Prąd wyjściowy | 20 A |
| Prąd wyjściowy max. | 25 A |
|---|---|
| Seria | Dimension Y |
| Spadek napięcia na półprzewodniku | 850 mV |
| Stopień ochrony IP | IP20 |
| Szerokość | 32 mm |
| Temperatura maksymalna bez redukcji mocy | 70 °C |
| Temperatura minimalna bez redukcji mocy | -40 °C |
| Type Power Supply | Cable Shield Clips |
| Wysokość | 124 mm |
Opis produktu
Dzięki redundantnemu modułowi Puls zyskujesz system zabezpieczony przed wewnętrznymi awariami zasilaczy, co jest szczególnie przydatne w procesach, w których przestoje są kosztowne. Moduł redundantny może być również stosowany w systemach, w których chcesz zapewnić działanie wrażliwych obciążeń. Wejście 1 jest podłączone do jednostki głównej, która normalnie zasila obciążenia, np. sterownik PLC. Wejście 2 jest podłączone do mniejszej jednostki, która jest podłączona tylko do wrażliwego obciążenia, w tym przypadku sterownika PLC. W przypadku awarii jednostki głównej lub zwarcia w obciążeniach, sterownik PLC będzie zasilany przez mniejszą jednostkę, co pozwala uniknąć nieprawidłowego zakończenia procesu.
Moduł redundantny nadaje się również do zastosowań, w których chcesz oddzielić zasilanie od obciążeń, aby uniknąć ponownego zaniku napięcia, np. z silników i akumulatorów. Dioda YRM2 posiada 2 wyjścia przekaźnikowe, które sygnalizują spadek/całkowity zanik napięcia. Przekaźnik otwiera się w przypadku awarii, a dioda LED gaśnie. Moduł YRM2 jest szczególnie odpowiedni dla wymiaru C, który nie posiada wyjść przekaźnikowych.
Jeśli wymagane jest natężenie większe niż 10 A na kanał, należy podłączyć dwa redundantne moduły, po jednym dla każdej jednostki. Oba wejścia w każdym module muszą być podłączone.
