PULS
Moduł redundancyjny 24VDC, 10A, seria Miniline

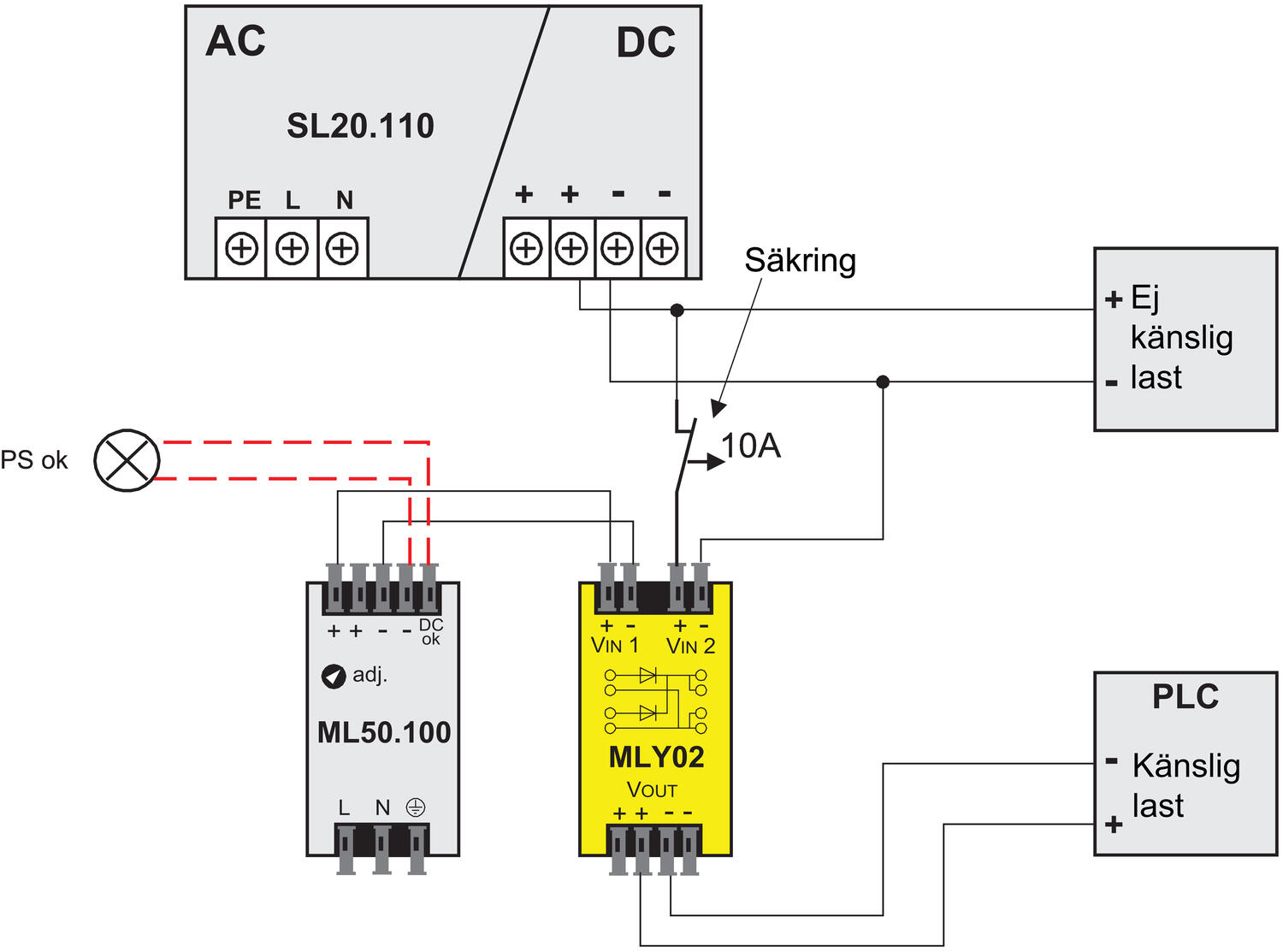

Moduły redundantne można również stosować w systemach, w których konieczne jest zapewnienie działania wrażliwych obciążeń. Wejście 1 jest podłączone do jednostki głównej, która normalnie zasila obciążenia, np. sterownik PLC. Wejście 2 jest podłączone do mniejszej jednostki, która jest podłączona tylko do wrażliwego obciążenia, w tym przypadku sterownika PLC. W przypadku awarii jednostki głównej lub zwarcia w obciążeniach, sterownik PLC będzie zasilany przez mniejszą jednostkę, co pozwala uniknąć nieprawidłowego zakończenia procesu.

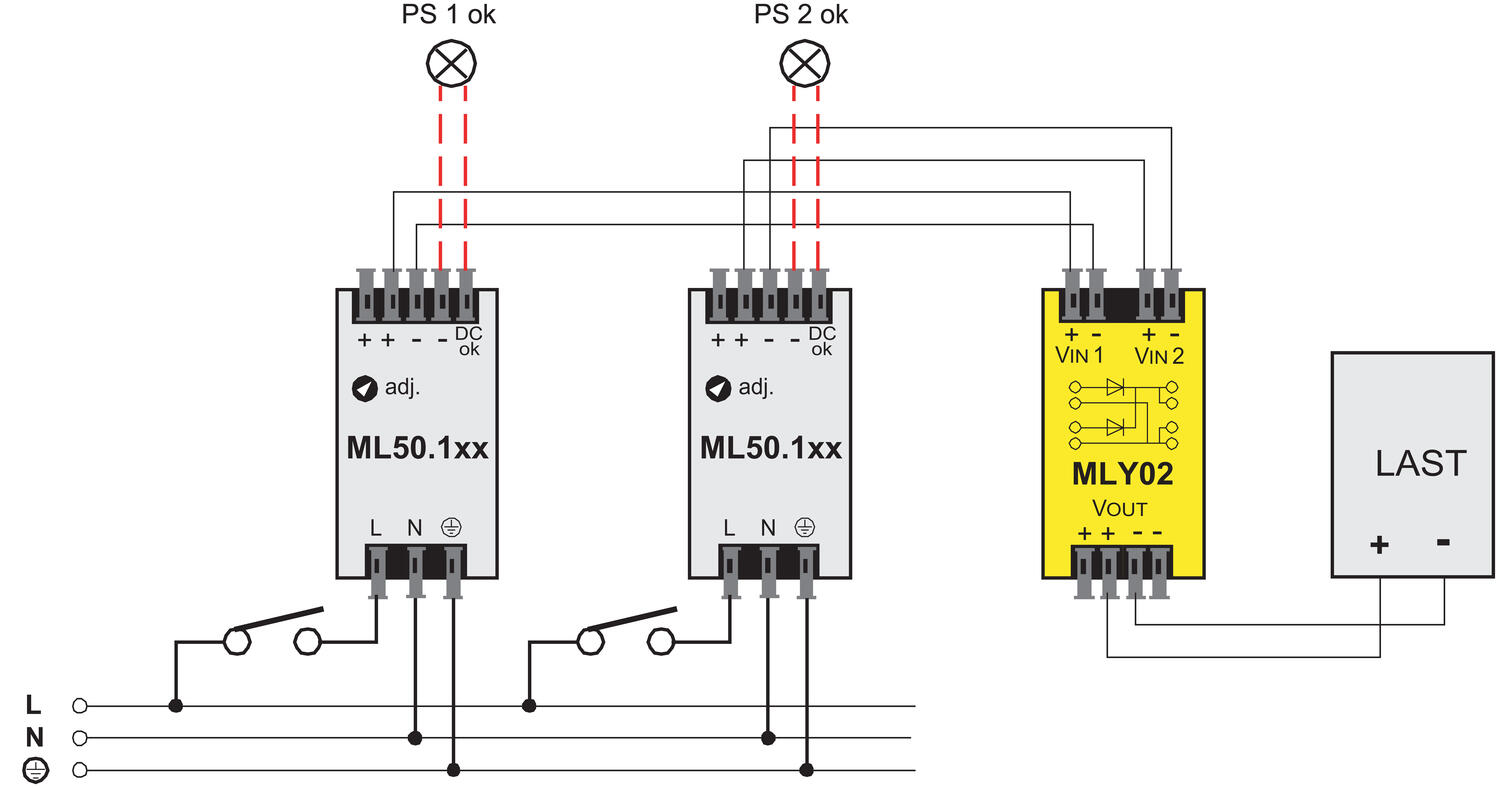

Moduł redundantny nadaje się również do oddzielenia jednostek napięciowych od obciążeń, aby uniknąć ponownego zasilania, np. z silników i akumulatorów. Jeśli wymagany jest prąd większy niż 10 A, podłącza się dwa moduły redundantne, po jednym dla każdej jednostki. Oba wejścia muszą być podłączone.
- Prąd wyjściowy: 10A
- Dwie diody
- Zaciski sprężynowe
Wybrany wariant produktu
Moduł redundancyjny 24VDC, 10A
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Dopuszczenia | ATEX, CE, CSA, GL, UL |
|---|---|
| Głębokość | 91 mm |
| Maksymalny prąd wejściowy / kanał | 5 A |
| Masa | 0,14 kg |
| Materiał obudowy | ABS |
| Napięcie wyjściowe | 24 V DC |
| Napięcie zasilania DC | 12-48 V |
| Napięcie zasilania DC (max) | 60 V DC |
| Napięcie zasilania DC (min) | 9 V DC |
| Prąd wyjściowy | 10 A |
| Prąd wyjściowy max. | 16 A |
|---|---|
| Spadek napięcia na półprzewodniku | 900 mV |
| Stopień ochrony IP | IP20 |
| Szerokość | 45 mm |
| Temperatura maksymalna bez redukcji mocy | 60 °C |
| Temperatura minimalna bez redukcji mocy | -40 °C |
| Type Power Supply | Cable Shield Clips |
| Wysokość | 75 mm |
Opis produktu
Moduły redundantne można również stosować w systemach, w których konieczne jest zapewnienie działania wrażliwych obciążeń. Wejście 1 jest podłączone do jednostki głównej, która normalnie zasila obciążenia, np. sterownik PLC. Wejście 2 jest podłączone do mniejszej jednostki, która jest podłączona tylko do wrażliwego obciążenia, w tym przypadku sterownika PLC. W przypadku awarii jednostki głównej lub zwarcia w obciążeniach, sterownik PLC będzie zasilany przez mniejszą jednostkę, co pozwala uniknąć nieprawidłowego zakończenia procesu.
Moduł redundantny nadaje się również do oddzielenia jednostek napięciowych od obciążeń, aby uniknąć ponownego zasilania, np. z silników i akumulatorów. Jeśli wymagany jest prąd większy niż 10 A, podłącza się dwa moduły redundantne, po jednym dla każdej jednostki. Oba wejścia muszą być podłączone.
