PULS

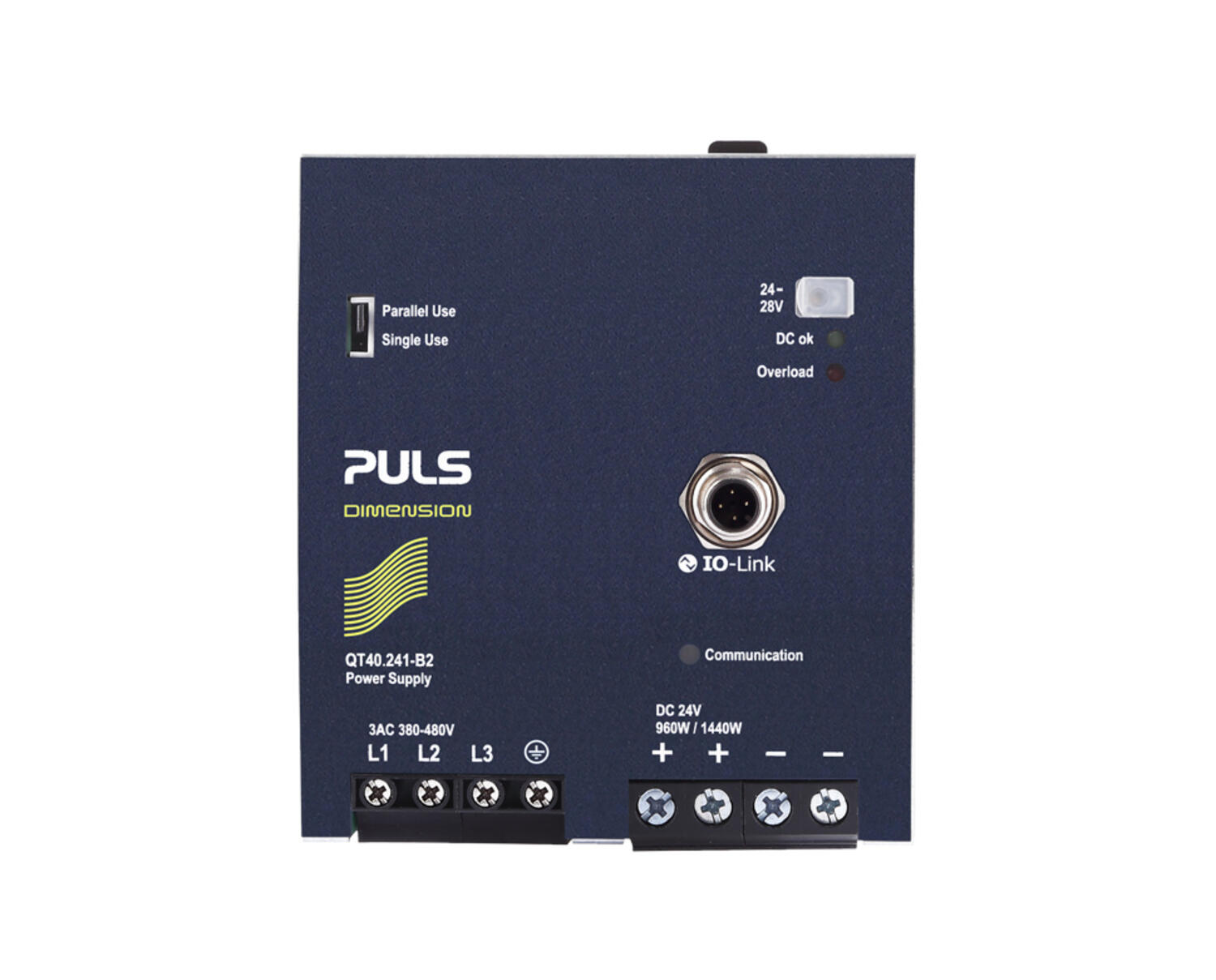

Zasilacz 3-fazowy 24VDC, 40A z IO-LINK
QT40.241-B2 (IO-Link)
Seria DIMENSION Q to zasilacze o bardzo wysokiej sprawności. QT40.241-B2 ma wbudowane bezpieczniki pierwotne, które pozwalają na podłączenie zasilacza bez potrzeby stosowania średniego bezpiecznika do 32 A, co powoduje oszczędność miejsca i pieniędzy.
Wysoka sprawność w szerokim zakresie obciążeń skutkuje zmniejszonym zużyciem energii i zapewnia dłuższą żywotność urządzenia niezależnie od prądu obciążenia. Średnia sprawność wynosi 94,7%, natomiast wartość szczytowa 95,3%.
Bardzo niskie straty mocy na biegu jałowym, zaledwie 9,5 W. Bonus Power® zapewnia 50% dodatkowej rezerwy bez spadków napięcia 24 V DC (60 A), co jest zaletą, gdy podłaczone obciążenia mają wysokie prądy rozruchowe i radzą sobie ze szczytami mocy. Efekt może trwać do 4 s w celu uniknięcia przeciążenia zasilacza i okablowania. Zasilacz zapenwia również bardzo wysoką wartość prądu zwarciowego (ms), która upraszcza zadziałanie bezpieczników wtórnych, co można zaobserwować w charakterystykach zawartych w dokumentacji technicznej. Ponadto aktywny filtr tłumiący stany nieustalone umożliwia pracę w mocno zaszumionym elektrycznie środowisku. Posiada również zabezpieczenie przed prądami obcymi, co jest przyczyną niskiego prądu rozruchowego, nawet po dłuższym czasie użytkowania urządzenia. Szczególnie przydatne w systemach nadmiarowych/połączonych równolegle. Prosta diagnostyka za pomocą przełącznika DC-OK, który załącza się, gdy napięcie odbiega o więcej niż 10% od wartości ustalonej, zielona dioda LED wskazuje DC-OK, czerwona dioda LED wskazuje przeciążenie.
IO-Link

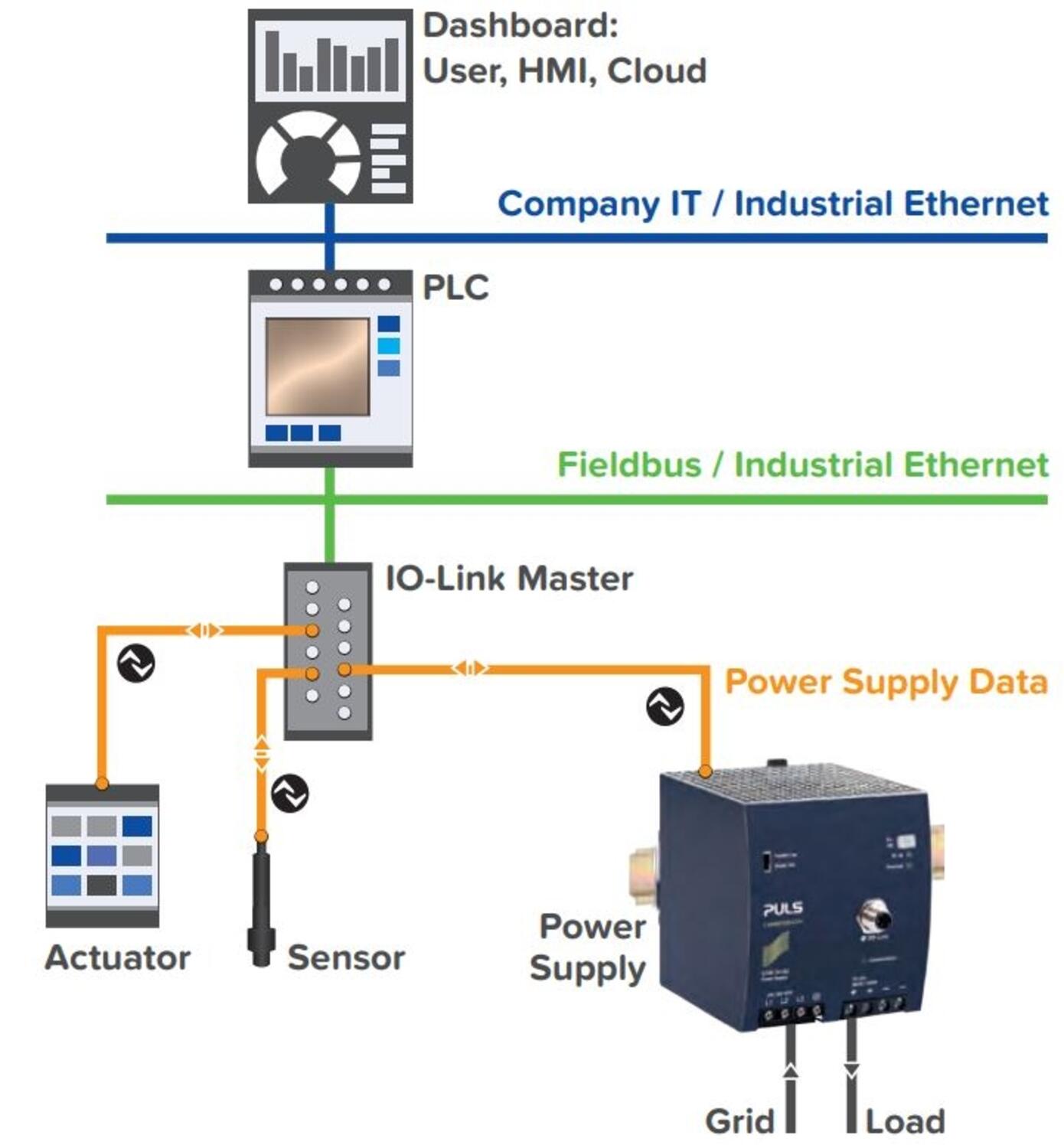

QT40.241-B2 posiada wbudowaną komunikację IO-Link (interfejs IO-Link V1.1). Dzięki IO-Link wszystkie ważne parametry mogą być monitorowane i transferowane do systemu sterowania, gdzie są sprwadzane i ocenianie, więc centrum kontroli może nieustannie nadzorować stan oraz diagnostykę systemu. Jeśli wzrośnie obciążenie, lub zużycie systemu niespodziewanie wzrośnie, może to wskazywać na problem z urządzeniem – np. zepsuty … lub jakiś inny błąd. Dzięki takiemu ostrzerzeniu można zareagować w porę i uniknąć nieoczekiwanych awarii zasilania lub systemu.
Poprzez wskaźnik żywotnośći zasilacz dostarcza również informacji o osiągniętym i pozostałym okresie eksploatacji. Złącze IO-Link to M12 (4-polowe męskie kod A). Można użyć 3-przewodowego nieekranowego kabla oraz złącza M12. Zaletami tego rozwiązania są: nieskomplikowana instalacja, niskie koszty zakupu oraz eksploatacji.
Wersja IO-Link: V1.1 (IEC 61131-9)
Szybkość transmisji: COM3 (230,4 kBaud)
Zasięg transmisji: 20 m
Okres: 2 ms
Tryb SIO: Nie
Długość przetwarzanych danych: 16 bitów, 2 bajty
Pamięć: 8 kbit EEPROM
Korzyści z komunikacji:
- Podstawowe informacje o zasilaczu - typ, numer seryjny, wersja oprogramowania
- Dane operacyjne, np. Napięcie wyjściowe i wejściowe, prąd wyjściowy i wejściowy, temperatura, poziom obciążenia prądowego
- Komunikaty alarmowe - np. Przeciążenie, przegrzanie
- Informacje diagnostyczne, takie jak limit napięcia wejściowego, czas pracy, przeciążenie, awaria zasilania, aktywacja rezerwy mocy, przekroczenie temperatury roboczej
- 40A
- Szerokość 110mm
- IO-Link
Wybrany wariant produktu
Zasilanie 380-480V AC/24-28V DC 3-fazowe. Z IO-Link.
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Aktywny filtr (PFC) | Tak |
|---|---|
| Czas podtrzymania przy 400 VAC, pełne obciążenie, typowo | 25 ms |
| Częstotliwość zasilania | 50-60 ±6 % |
| Dopuszczenia | CE |
| Głębokość | 127 mm |
| Liczba faz | 3 |
| Maksymalne napięcie wyjściowe | 28 V DC |
| Masa | 1,5 kg |
| Materiał obudowy | Aluminium |
| Minimalne napięcie wyjściowe | 24 V DC |
| Moc | 960 W |
| MTBF (IEC 61709) 400 V AC, max. obciążenie +40 °C | 375000 h |
| Napięcie wyjściowe | 24 V DC |
| Napięcie zasilania AC | 380-480 V |
| Napięcie zasilania AC (max) | 576 V AC |
| Napięcie zasilania AC (min) | 323 V AC |
| Prąd rozruchowy przy 400VAC (typowo) | 5 A |
| Prąd wyjściowy | 40 A |
| Redukcja mocy od +60 ° C do +70 ° C | 20 W/°C |
|---|---|
| Rodzaj zacisków | Śrubowy |
| Seria | Dimension Q |
| Sprawność przy 400 VAC, typowo | 94,7 % |
| Sprawność przy 400 VAC, pełne obciążenie, typowo | 95,3 % |
| Stopień ochrony IP | IP20 |
| Szerokość | 110 mm |
| Temperatura maksymalna bez redukcji mocy | 55 °C |
| Temperatura minimalna bez redukcji mocy | -25 °C |
| Tętnienia max. | 100 mV pp |
| Type Power Supply | AC-DC |
| Typowy współczynnik mocy przy 400 VAC, przy pełnym obciążeniu | 0,88 |
| Wysokość | 124 mm |
| Zakres napięcia zasilania | Wide-range |
| Zużycie mocy przy 400 VAC | 1,65 A |
| Żywotność przy 400VAC, pełnym obciążeniu i temp. +40° C | 69000 h |
Opis produktu
Seria DIMENSION Q to zasilacze o bardzo wysokiej sprawności. QT40.241-B2 ma wbudowane bezpieczniki pierwotne, które pozwalają na podłączenie zasilacza bez potrzeby stosowania średniego bezpiecznika do 32 A, co powoduje oszczędność miejsca i pieniędzy.
Wysoka sprawność w szerokim zakresie obciążeń skutkuje zmniejszonym zużyciem energii i zapewnia dłuższą żywotność urządzenia niezależnie od prądu obciążenia. Średnia sprawność wynosi 94,7%, natomiast wartość szczytowa 95,3%.
Bardzo niskie straty mocy na biegu jałowym, zaledwie 9,5 W. Bonus Power® zapewnia 50% dodatkowej rezerwy bez spadków napięcia 24 V DC (60 A), co jest zaletą, gdy podłaczone obciążenia mają wysokie prądy rozruchowe i radzą sobie ze szczytami mocy. Efekt może trwać do 4 s w celu uniknięcia przeciążenia zasilacza i okablowania. Zasilacz zapenwia również bardzo wysoką wartość prądu zwarciowego (ms), która upraszcza zadziałanie bezpieczników wtórnych, co można zaobserwować w charakterystykach zawartych w dokumentacji technicznej. Ponadto aktywny filtr tłumiący stany nieustalone umożliwia pracę w mocno zaszumionym elektrycznie środowisku. Posiada również zabezpieczenie przed prądami obcymi, co jest przyczyną niskiego prądu rozruchowego, nawet po dłuższym czasie użytkowania urządzenia. Szczególnie przydatne w systemach nadmiarowych/połączonych równolegle. Prosta diagnostyka za pomocą przełącznika DC-OK, który załącza się, gdy napięcie odbiega o więcej niż 10% od wartości ustalonej, zielona dioda LED wskazuje DC-OK, czerwona dioda LED wskazuje przeciążenie.
IO-Link
QT40.241-B2 posiada wbudowaną komunikację IO-Link (interfejs IO-Link V1.1). Dzięki IO-Link wszystkie ważne parametry mogą być monitorowane i transferowane do systemu sterowania, gdzie są sprwadzane i ocenianie, więc centrum kontroli może nieustannie nadzorować stan oraz diagnostykę systemu. Jeśli wzrośnie obciążenie, lub zużycie systemu niespodziewanie wzrośnie, może to wskazywać na problem z urządzeniem – np. zepsuty … lub jakiś inny błąd. Dzięki takiemu ostrzerzeniu można zareagować w porę i uniknąć nieoczekiwanych awarii zasilania lub systemu.
Poprzez wskaźnik żywotnośći zasilacz dostarcza również informacji o osiągniętym i pozostałym okresie eksploatacji. Złącze IO-Link to M12 (4-polowe męskie kod A). Można użyć 3-przewodowego nieekranowego kabla oraz złącza M12. Zaletami tego rozwiązania są: nieskomplikowana instalacja, niskie koszty zakupu oraz eksploatacji.
Wersja IO-Link: V1.1 (IEC 61131-9)
Szybkość transmisji: COM3 (230,4 kBaud)
Zasięg transmisji: 20 m
Okres: 2 ms
Tryb SIO: Nie
Długość przetwarzanych danych: 16 bitów, 2 bajty
Pamięć: 8 kbit EEPROM
Korzyści z komunikacji:
- Podstawowe informacje o zasilaczu - typ, numer seryjny, wersja oprogramowania
- Dane operacyjne, np. Napięcie wyjściowe i wejściowe, prąd wyjściowy i wejściowy, temperatura, poziom obciążenia prądowego
- Komunikaty alarmowe - np. Przeciążenie, przegrzanie
- Informacje diagnostyczne, takie jak limit napięcia wejściowego, czas pracy, przeciążenie, awaria zasilania, aktywacja rezerwy mocy, przekroczenie temperatury roboczej
