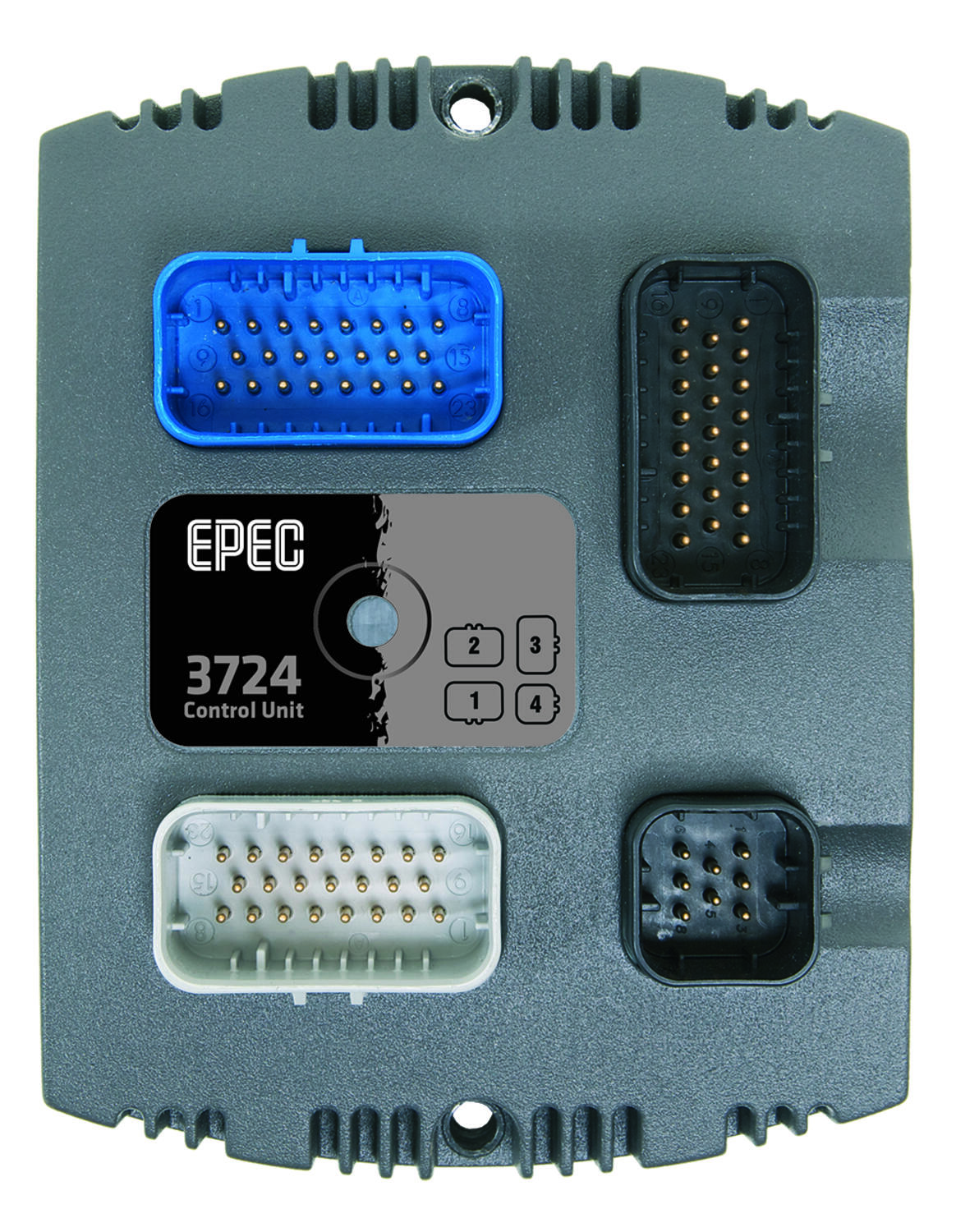

Epec 3724 Sterownik
Sterownik Epec 3724 jest średniej wielkości jednostką z 24 wejściami i 28 wyjściami. Epec 3724 został zoptymalizowany pod kątem liczby sygnałów wejściowych i wyjściowych, które można wykorzystać do wielu funkcjonalności w systemie sterowania. Jest to najpopularniejszy sterownik z naszej oferty, jest on bardzo uniwersalnym urządzeniem do rozproszonych systemów sterowania.
WŁAŚCIWOŚCI TECHNICZNE
Processor: 16/32 bit CPU
Pamięć flash: 1,6 Mbyte
RAM: 1024 kByte (zewnętrzna), 138 kByte (wewnętrzna)
PLCopen rozmiar aplikacji: do 768 kbyte
CAN: 2
I/O: 52 (24 wejść + 28 wyjść)
Stopień ochrony IP: IP67
Zakres temperatury: -40 … + 85 °C
Złącza: 3 x AMP23, 1 x AMP8
CODESYS wersja: 2.3
Obsługiwane protokoły CAN: CANopen, SAEJ1939, ISOBUS
APROBATY
Symbol / Nazwa | Opis |
CE | To urządzenie jest zgodne z wymaganiami określonymi w normie CE. |
E17 | Ten produkt jest certyfikowany zgodnie z normą (E17) EMC |
RoHS2 | To urządzenie jest zgodne z dyrektywą RoHS (The Restriction of the use of certain Hazardous Substances in Electrical and Electronic Equipment). |
AEF HW zgodność* | Ten produkt przeszedł testy zgodności AEF HW |
* Tylko dla wersji produktu ISOBUS E30E3724-21
- I/O:52, CAN: 1 lub 2
- CANopen, SAEJ1939, ISOBUS
- CODESYS 2.3, 24 x PWM
- Rozmiar aplikacji: 768 kB
- IP67, -40 do +85°C
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| AI/DI | 8 |
|---|---|
| AI/FB | 4 |
| Application size | 768 kByte |
| CODESYS-version | 2.3 |
| DI | 4 |
| DI/PI | 8 |
| DO/DI | 4 |
| Masa | 0,7 kg |
| Max. temperatura pracy | 85 °C |
| Memory flash | 1,6 MB |
| Memory RAM | 1024 kB |
| Min. temperatura pracy | -40 °C |
|---|---|
| Napięcie znamionowe | 12/24 V DC (8,5 - 33 V DC) |
| Number of CAN interface | 2 szt |
| Procesor | 16/32 bit, 100 MHz |
| PWM/DO/DI (sourcing) | 24 |
| Rozmiar | 147x113x46 mm |
| Stopień ochrony IP | IP67 |
| Total number of I/O ports | 52 szt |
| Voltage reference | 2st 5 V, 2st 12 V |
Do pobrania
Opis produktu
Sterownik Epec 3724 jest średniej wielkości jednostką z 24 wejściami i 28 wyjściami. Epec 3724 został zoptymalizowany pod kątem liczby sygnałów wejściowych i wyjściowych, które można wykorzystać do wielu funkcjonalności w systemie sterowania. Jest to najpopularniejszy sterownik z naszej oferty, jest on bardzo uniwersalnym urządzeniem do rozproszonych systemów sterowania.
WŁAŚCIWOŚCI TECHNICZNE
Processor: 16/32 bit CPU
Pamięć flash: 1,6 Mbyte
RAM: 1024 kByte (zewnętrzna), 138 kByte (wewnętrzna)
PLCopen rozmiar aplikacji: do 768 kbyte
CAN: 2
I/O: 52 (24 wejść + 28 wyjść)
Stopień ochrony IP: IP67
Zakres temperatury: -40 … + 85 °C
Złącza: 3 x AMP23, 1 x AMP8
CODESYS wersja: 2.3
Obsługiwane protokoły CAN: CANopen, SAEJ1939, ISOBUS
APROBATY
Symbol / Nazwa | Opis |
CE | To urządzenie jest zgodne z wymaganiami określonymi w normie CE. |
E17 | Ten produkt jest certyfikowany zgodnie z normą (E17) EMC |
RoHS2 | To urządzenie jest zgodne z dyrektywą RoHS (The Restriction of the use of certain Hazardous Substances in Electrical and Electronic Equipment). |
AEF HW zgodność* | Ten produkt przeszedł testy zgodności AEF HW |
* Tylko dla wersji produktu ISOBUS E30E3724-21
Informacje o zamówieniu
Ordering code | E30B3724-21 | E30B3724-02 | E30B3724-03 | E30B3724-01 |
Technical Manual ID | MAN000608 | MAN000607 | MAN000643 | MAN000553 |
CAN | 2 | 2 | 2 | 2 |
5 V REF | 2 | 2 | 2 | 2 |
12 V REF | 2 | 2 | 2 | 2 |
PWM / DO / DI (pull-down) | 24 | 24 | 24 | 24 |
FB / AI (1 A) | - | 4 | 4 | 4 |
FB / AI (2 A) | 4 | - | - | - |
AI / DI (0-5 V / 0-22 mA, 2,2 kΩ +5 V /220 Ω GND) | 2 | - | 4 | 2 |
AI / DI (0-5 V / 0-22 mA, 82 kΩ GND /220 Ω GND) | 6 | - | 4 | 6 |
AI / DI (0-5 V / 0-22 mA, 41 kΩ +2,5 V / 220 Ω GND) | - | 8 | - | - |
DI / DO_GND | 4 | 4 | 4 | 4 |
DI / PI (pull-down) | 8 | 8 | 8 | 8 |
DI | 4 | 4 | 4 | 4 |
AUX OUT | 1 | 1 | 1 | 1 |
