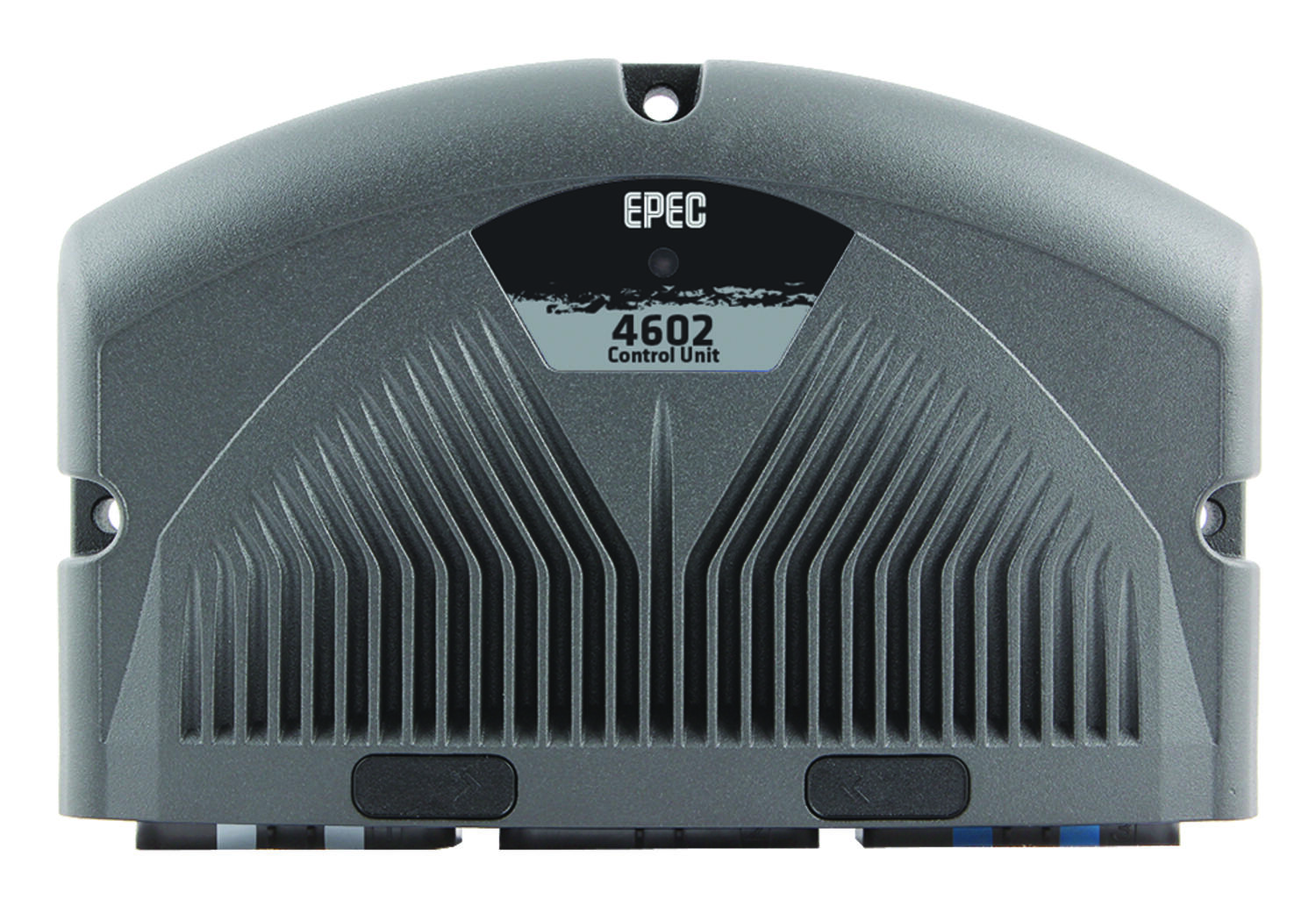

Epec 4602 Sterownik
Sterownik Epec 4602 posiada dużą liczbę sygnałów we/wy, 44 wejścia i 24 wyjścia. Epec 4602 posiada szeroką gamę programowalnych wejść/wyjść do różnych zastosowań. Może sterować jednocześnie 10 blokami hydraulicznymi, wykorzystując 20 wyjść PWM i 10 sprzężeń zwrotnych. Może być używany jako samodzielny sterownik lub jako część zdecentralizowanego systemu sterowania. Obudowa urządzenia chroni elektronikę przed zużyciem mechanicznym. Szczelna obudowa aluminiowo-plastikowa została również przetestowana pod kątem różnych warunków środowiskowych. Urządzenie jest wyposażone w sygnalizacyjną diodę LED do diagnostyki. Pojedynczy CAN posiada podwójne piny, co ułatwia okablowanie, ponieważ nie ma potrzeby rozgałęziania wiązki przewodów.
WŁAŚCIWOŚCI TECHNICZNE
Processor: 16/32 bit CPU
Pamięć flash: 1,6 Mbyte
RAM: 138 kbyte
PLCopen rozmiar aplikacji: do 768 kbyte
CAN: 2
I/O: 68 (44 wejść +24 wyjść)
Stopień ochrony IP: IP67
Zakres temperatury: -40 … + 85 °C
Złącza: 3 x AMP 35
CODESYS wersja: 2.3
Obsługiwane protokoły CAN: CANopen, SAEJ1939
Dwukolorowa dioda LED do szybkiego sprawdzania stanu i wykrywania błędów
APROBATY
Symbol / Nazwa | Opis |
CE | To urządzenie jest zgodne z wymaganiami określonymi w normie CE. |
E17 | Ten produkt jest certyfikowany zgodnie z normą (E17) EMC |
RoHS2 | To urządzenie jest zgodne z dyrektywą RoHS (The Restriction of the use of certain Hazardous Substances in Electrical and Electronic Equipment). |
- I/O: 68, CAN: 2, Dioda LED sygnalizacyjna
- CANopen, SAEJ1939
- CODESYS 2.3
- Rozmiar aplikacji: 768 kB
- IP67, -40 do +85°C
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| AI/DI | 20 |
|---|---|
| AI/FB | 10 |
| Application size | 768 kByte |
| CODESYS-version | 2.3 |
| DI/PI | 14 |
| DO/DI | 4 |
| Masa | 0,9 kg |
| Max. temperatura pracy | 85 °C |
| Memory flash | 1,6 MB |
| Memory RAM | 1024 kB |
| Min. temperatura pracy | -40 °C |
|---|---|
| Number of CAN interface | 2 szt |
| Procesor | 16/32 bit, 100 MHz |
| PWM/DO/DI (sourcing) | 20 |
| Rozmiar | 224,8x148,5x50 mm |
| Stopień ochrony IP | IP67 |
| Totalt antall I/O-porter | 68 szt |
| Voltage reference | 5 V |
Do pobrania
Opis produktu
Sterownik Epec 4602 posiada dużą liczbę sygnałów we/wy, 44 wejścia i 24 wyjścia. Epec 4602 posiada szeroką gamę programowalnych wejść/wyjść do różnych zastosowań. Może sterować jednocześnie 10 blokami hydraulicznymi, wykorzystując 20 wyjść PWM i 10 sprzężeń zwrotnych. Może być używany jako samodzielny sterownik lub jako część zdecentralizowanego systemu sterowania. Obudowa urządzenia chroni elektronikę przed zużyciem mechanicznym. Szczelna obudowa aluminiowo-plastikowa została również przetestowana pod kątem różnych warunków środowiskowych. Urządzenie jest wyposażone w sygnalizacyjną diodę LED do diagnostyki. Pojedynczy CAN posiada podwójne piny, co ułatwia okablowanie, ponieważ nie ma potrzeby rozgałęziania wiązki przewodów.
WŁAŚCIWOŚCI TECHNICZNE
Processor: 16/32 bit CPU
Pamięć flash: 1,6 Mbyte
RAM: 138 kbyte
PLCopen rozmiar aplikacji: do 768 kbyte
CAN: 2
I/O: 68 (44 wejść +24 wyjść)
Stopień ochrony IP: IP67
Zakres temperatury: -40 … + 85 °C
Złącza: 3 x AMP 35
CODESYS wersja: 2.3
Obsługiwane protokoły CAN: CANopen, SAEJ1939
Dwukolorowa dioda LED do szybkiego sprawdzania stanu i wykrywania błędów
APROBATY
Symbol / Nazwa | Opis |
CE | To urządzenie jest zgodne z wymaganiami określonymi w normie CE. |
E17 | Ten produkt jest certyfikowany zgodnie z normą (E17) EMC |
RoHS2 | To urządzenie jest zgodne z dyrektywą RoHS (The Restriction of the use of certain Hazardous Substances in Electrical and Electronic Equipment). |
Informacje o zamówieniu
Ordering code | E30B4602-10 |
Technical Manual | MAN000632 |
CAN | 2 |
5 V REF | 2 |
PWM / DO / DI (sourcing 3 A) | 16 |
PWM / DO / DI (sourcing 4 A) | 4 |
DI / DO GND | 4 |
FB / AI (2 A) | 10 |
DI/PI | 12 |
DI/PI | 1 |
DI/PI | 1 |
AI/DI (0-37 V) | 2 |
AI/DI (0-5 V / 0-22 mA) | 14 |
AI/DI (0-5 V) | - |
AI/DI (0-5 V, pull-up to +5 V, pull-up resistance selection) | 4 |
