SENSATA CRYDOM

Crydom - seria GN (AC)

Pzekaźniki półprzewodnikowe (SSR - Solid State Relay) dla obciążeń zasilanych napięciem zmiennym bez radiatora. Dla prądów powyżej 4 - 5A należy zastosować odpowiedni radiator. Aby zapewnić właściwe odprowadzenie ciepła zalecamy stosowanie specjalnych podkładek. Krzywe termiczne umożliwiają dobór właściwego radiatora. Do właściwego doboru przekaźnika należy posłużyć się charakterystykami zależności obciążenia od temperatury otoczenia przekaźnika. Przy doborze przekaźnika należy uwzględnić wydzialanie ciepła podczas jego pracy co ma wpływ na temperaturę panującą w szafie sterowniczej.
Przekaźniki serii GN dostępne są zarówno z osłoną styków jak i bez. Dla łatwiejszego podłączenia przewodów osłona styków może być zdjęta. Wersje bez osłony mogą być dostarczane na specjalne zamówienie.

Pokaż więcej
  • Jednofazowy, wyjście AC
  • Załączanie w zerze lub natychmiastowe
  • Prąd obciążenia 10-125 A
  • Możliwy stopień ochrony IP20

Wybrany wariant produktu

Sensata Crydom.jpg

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Aktywacja 0 V
Dopuszczenia CE, CSA, EMC, UL
Głębokość 30,9 mm
Izolacja galwaniczna wejście/wyjście 4000 V
Liczba pól 1
Masa 72 g
Max. pobór prądu 15 mA
Max. temperatura pracy 80 °C
Max. temperatura składowania 125 °C
Min. pobór prądu 10 mA
Min. temperatura pracy -40 °C
Min. temperatura składowania -40 °C

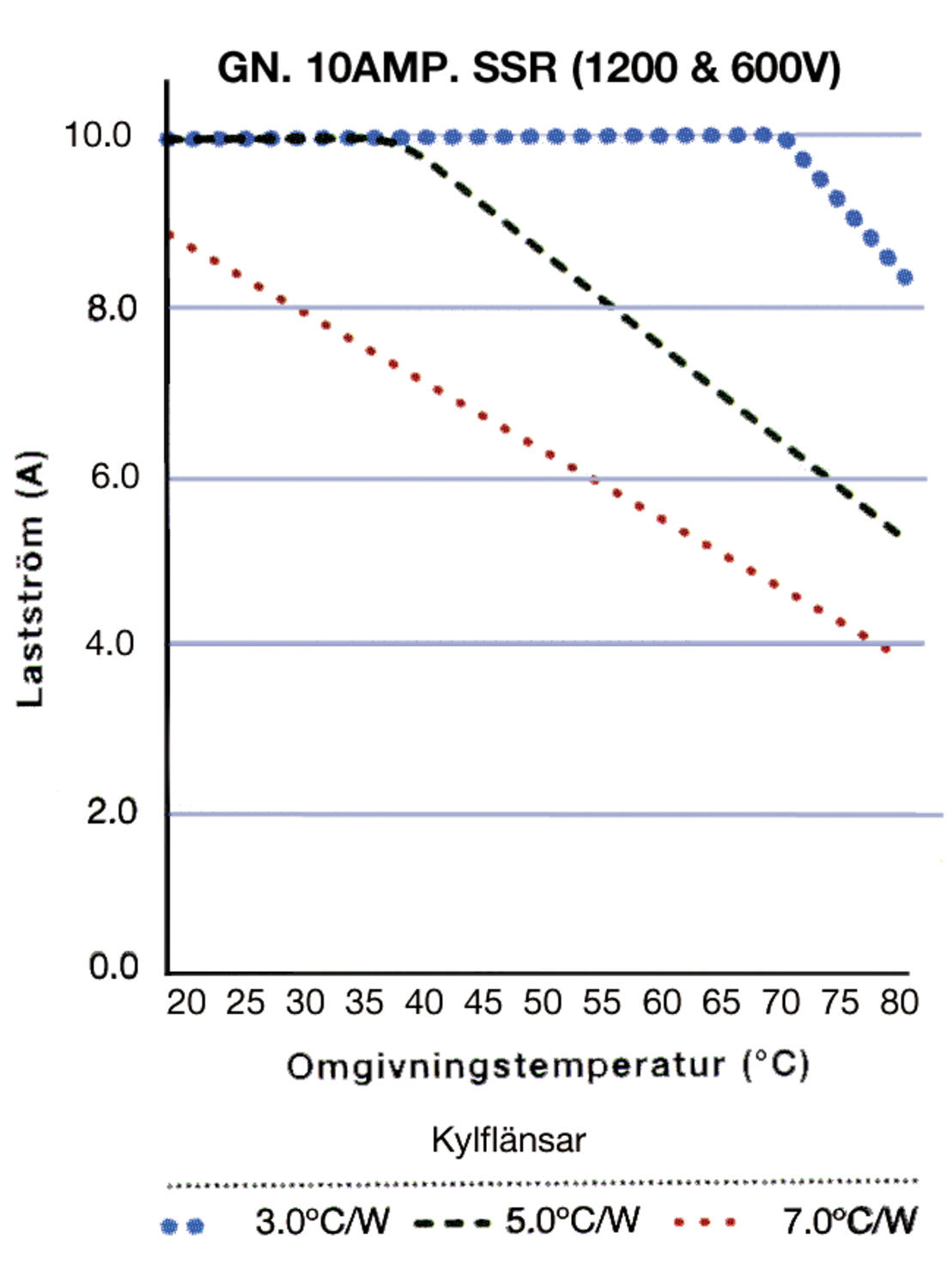

Najmniejszy radiator dla prądu znamionowego (przy 40 °C) 5 °C/W
Napięcie obciążenia AC
Napięcie sterowania 3-32V dc
Napięcie szczytowe 600 V
Napięcie wyjściowe 24-280V ac
Prąd wyjściowy 10 A
Rezystancja termiczna 0,4 °C/W
Stopień ochrony IP IP20
Szerokość 44,5 mm
Wartość prądu I²t 110 A²s
Wysokość 58,8 mm

Do pobrania

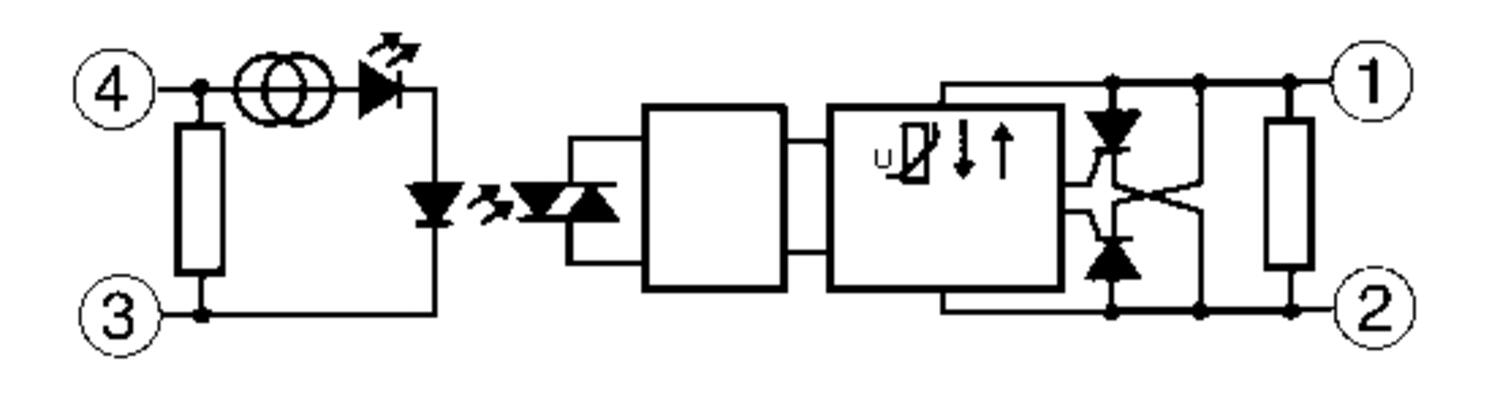

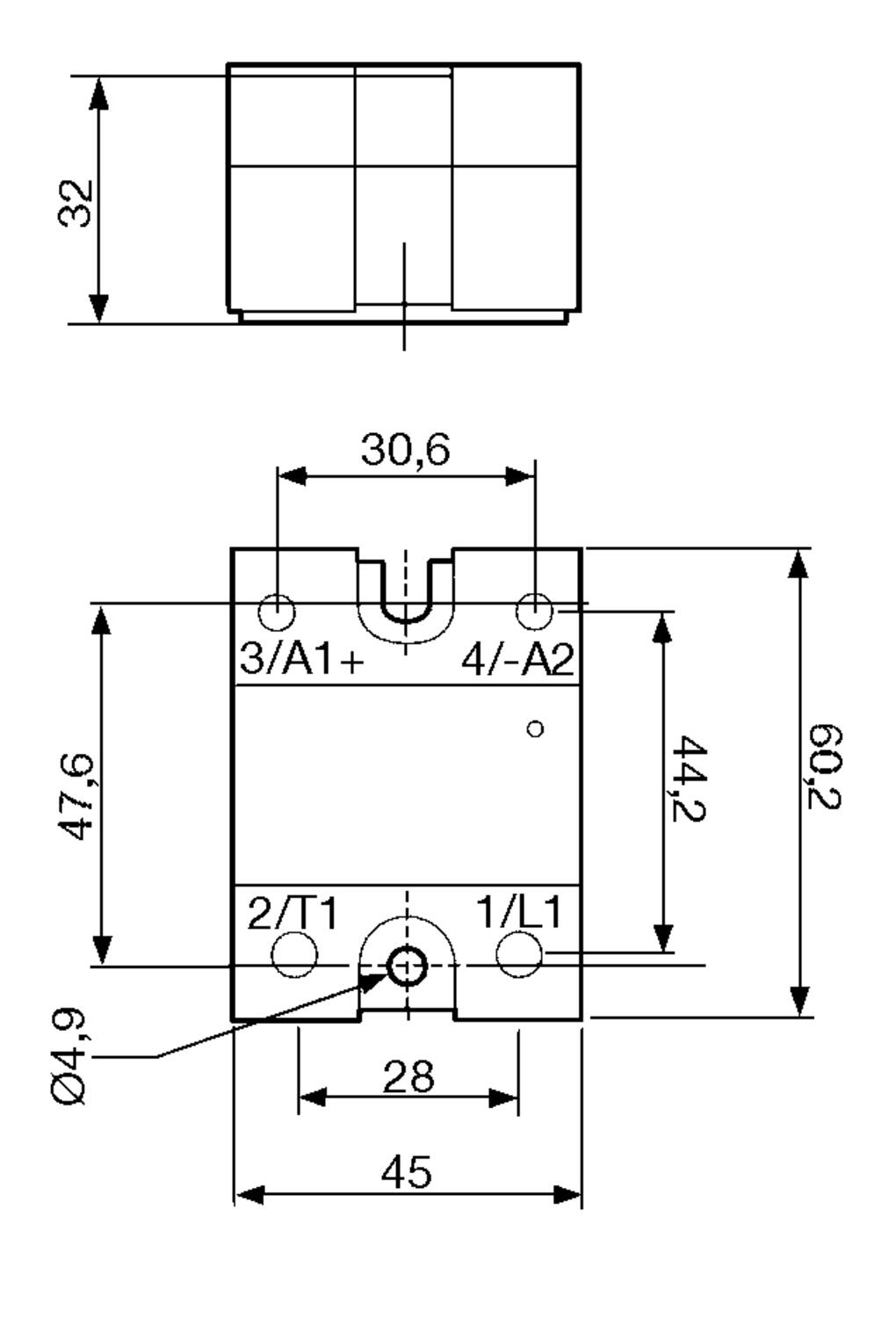

Wymiary i połączenia

Rysunki techniczne

Opis produktu

Pzekaźniki półprzewodnikowe (SSR - Solid State Relay) dla obciążeń zasilanych napięciem zmiennym bez radiatora. Dla prądów powyżej 4 - 5A należy zastosować odpowiedni radiator. Aby zapewnić właściwe odprowadzenie ciepła zalecamy stosowanie specjalnych podkładek. Krzywe termiczne umożliwiają dobór właściwego radiatora. Do właściwego doboru przekaźnika należy posłużyć się charakterystykami zależności obciążenia od temperatury otoczenia przekaźnika. Przy doborze przekaźnika należy uwzględnić wydzialanie ciepła podczas jego pracy co ma wpływ na temperaturę panującą w szafie sterowniczej.
Przekaźniki serii GN dostępne są zarówno z osłoną styków jak i bez. Dla łatwiejszego podłączenia przewodów osłona styków może być zdjęta. Wersje bez osłony mogą być dostarczane na specjalne zamówienie.

Akcesoria

Powiązane

Nowości

Moduł do monitorowania napięć i prądów AC od PR electronics

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.

Nowości

Największa oferta przekaźników w Polsce

Nasz wiodący dostawca Comat Releco oferuje kompletną gamę przekaźników. Oferowane przez nas przekaźniki przemysłowe są przeznaczone do zastosowań w aplikacjach z obciążeniami od zaledwie kilku mA do 16 A.

Nowości

Dlaczego PR 5437 może usprawnić Twoją pracę? Poznaj wyjątkowy przetwornik od PR electronics

PR 5437 jest dwuprzewodowym przetwornikiem z komunikacją HART 7, który oferuje wyjątkową dokładność, możliwość redundancji czujników oraz dodatkowe funkcje wyróżniające go na tle konkurencji.

Nowości

Przetworniki sygnałów z pokryciem konformalnym

W przypadku komponentów elektronicznych umieszczonych w pobliżu obszarów o dużym zasoleniu, wilgoci, narażonych na korozję, kontakt z chemikaliami czy innymi przedmiotami może być niezbędne zastosowanie powłoki konformalnej.

Akademia OEM

Przetwornik uniwersalny PR electronics 4116. Jeden przetwornik – wiele rozwiązań!

Przetwornik pomiarowy to dla automatyka jeden z ważniejszych elementów w układzie pomiarowym. To właśnie tutaj podłączane są przewody z czujników monitorujących procesy.

Nowości

PR electronics – nowy dostawca przetworników pomiarowych

PR electronics jako wiodący producent przetworników pomiarowych, stawia na wysokiej jakości rozwiązanie powszechnych problemów w kondycjonowaniu sygnałów.

Warianty produktu Aktywacja Głębokość Max. pobór prądu Min. pobór prądu Najmniejszy radiator dla prądu znamionowego (przy 40 °C) Napięcie obciążenia Napięcie sterowania Napięcie szczytowe Napięcie wyjściowe Prąd obciążenia (min) Prąd wyjściowy Rezystancja termiczna Spadek napięcia na półprzewodniku w punkcie Imax Stopień ochrony IP Wartość prądu I²t Wysokość Cena
SSR 10 A; 24-280 V AC Out; 3-32 V DC In; Zero Cross; IP20
Nr produktu:
84137000 Skopiowano
0 V
30,9 mm
15 mA
10 mA
5 °C/W
AC
3-32V dc
600 V
24-280V ac
10 A
0,4 °C/W
IP20
110 A²s
58,8 mm
SSR 10 A; 24-280 V AC Out; 90-280 V AC In; Zero Cross; IP20
Nr produktu:
84137001 Skopiowano
0 V
30,9 mm
10 mA
6 mA
5 °C/W
AC
90-280V ac
600 V
24-280V ac
10 A
0,4 °C/W
IP20
110 A²s
58,8 mm
SSR 25 A; 24-280 V AC Out; 3-32 V DC In; Zero Cross; IP20
Nr produktu:
84137010 Skopiowano
0 V
30,9 mm
15 mA
10 mA
2 °C/W
AC
3-32V dc
600 V
24-280V ac
25 A
0,4 °C/W
IP20
380 A²s
58,8 mm
SSR 25 A; 24-280 V AC Out; 90-280 V AC In; Zero Cross; IP20
Nr produktu:
84137011 Skopiowano
0 V
30,9 mm
10 mA
6 mA
2 °C/W
AC
90-280V ac
600 V
24-280V ac
25 A
0,4 °C/W
IP20
380 A²s
58,8 mm
SSR 25 A; 48-660 V AC Out; 90-280 V AC In; Zero Cross; IP20
Nr produktu:
84137110 Skopiowano
30,9 mm
15 mA
10 mA
2 °C/W
AC
3-32V dc
1200 V
48-660V ac
25 A
0,4 °C/W
IP20
380 A²s
58,8 mm
SSR 50 A; 48-660 V AC Out; 3-32 V DC In; Zero Cross; IP20
Nr produktu:
84137120 Skopiowano
0 V
30,9 mm
15 mA
10 mA
1 °C/W
AC
3-32V dc
1200 V
48-660V ac
50 mA
50 A
0,25 °C/W
1,5 V
IP20
2520 A²s
58,8 mm
SSR 50 A; 48-660 V AC Out; 90-280 V AC In; Zero Cross; IP20
Nr produktu:
84137121 Skopiowano
0 V
30,9 mm
10 mA
6 mA
1 °C/W
AC
90-280V ac
1200 V
48-660V ac
50 A
0,25 °C/W
IP20
2520 A²s
58,8 mm
SSR 75 A; 48-660 V AC Out; 3-32 V DC In; Zero Cross; IP20
Nr produktu:
84137130 Skopiowano
0 V
30,9 mm
15 mA
10 mA
0,7 °C/W
AC
3-32V dc
1200 V
48-660V ac
75 A
0,16 °C/W
IP20
5500 A²s
58,8 mm
SSR 100 A; 48-660 V AC Out; 3-32 V DC In; Zero Cross; IP20
Nr produktu:
84137140 Skopiowano
0 V
30,9 mm
15 mA
10 mA
0,5 °C/W
AC
3-32V dc
1200 V
48-660V ac
100 A
0,16 °C/W
IP20
6270 A²s
58,8 mm
SSR 50 A; 48-660 V AC Out; 18-36 V AC In; Zero Cross; IP20
Nr produktu:
84137122 Skopiowano
30,9 mm
15 mA
13 mA
1 °C/W
18-36V ac
1200 V
48-660V ac
50 A
0,25 °C/W
IP20
2520 A²s
58,8 mm
SSR 25 A; 24-280 V AC Out; 18-36 V AC In; Zero Cross; IP20
Nr produktu:
84137012 Skopiowano
30,9 mm
15 mA
13 mA
2 °C/W
18-36V ac
600 V
24-280V ac
25 A
0,4 °C/W
IP20
380 A²s
58,8 mm
GN (DC) without cover.JPG
SSR 50 A; 24-280 V AC Out; 3-32 V DC In; Zero Cross
Nr produktu:
84134020 Skopiowano
22,6 mm
15 mA
10 mA
1 °C/W
3-32V dc
600 V
24-280V ac
50 A
0,25 °C/W
2520 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 25 A; 24-280 V AC Out; 18-36 V AC In; Zero Cross
Nr produktu:
84134012 Skopiowano
22,6 mm
15 mA
13 mA
2 °C/W
18-36V ac
600 V
24-280V ac
25 A
0,4 °C/W
380 A²s
57,3 mm
SSR 50 A; 48-660 V AC Out; 3-32 V DC In; Instantaneous; IP20
Nr produktu:
84137320 Skopiowano
30,9 mm
15 mA
10 mA
1 °C/W
3-32V dc
1200 V
48-660V ac
50 A
0,25 °C/W
IP20
2520 A²s
58,8 mm
SSR 10 A; 48-660 V AC Out; 3-32 V DC In; Instantaneous; IP20
Nr produktu:
84137300 Skopiowano
30,9 mm
15 mA
10 mA
5 °C/W
3-32V dc
1200 V
48-660V ac
10 A
0,4 °C/W
IP20
110 A²s
58,8 mm
SSR 75 A; 24-280 V AC Out; 3-32 V DC In; Instantaneous; IP20
Nr produktu:
84137230 Skopiowano
30,9 mm
15 mA
10 mA
0,7 °C/W
3-32V dc
600 V
24-280V ac
75 A
0,16 °C/W
IP20
5500 A²s
58,8 mm
SSR 50 A; 24-280 V AC Out; 3-32 V DC In; Instantaneous; IP20
Nr produktu:
84137220 Skopiowano
30,9 mm
15 mA
10 mA
1 °C/W
3-32V dc
600 V
24-280V ac
50 A
0,25 °C/W
IP20
2520 A²s
58,8 mm
SSR 15 A; 48-660 V AC Out; 3-32 V DC In; Zero Cross; IP20
Nr produktu:
84137100 Skopiowano
30,9 mm
15 mA
10 mA
5 °C/W
3-32V dc
1200 V
48-660V ac
10 A
0,4 °C/W
IP20
110 A²s
58,8 mm
GN (DC) without cover.JPG
SSR 50 A; 48-660 V AC Out; 3-32 V DC In; Instantaneous
Nr produktu:
84134320 Skopiowano
22,6 mm
15 mA
10 mA
1 °C/W
3-32V dc
1200 V
48-660V ac
50 A
0,25 °C/W
2520 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 10 A; 24-280 V AC Out; 3-32 V DC In; Instantaneous
Nr produktu:
84134200 Skopiowano
22,6 mm
15 mA
10 mA
5 °C/W
3-32V dc
600 V
24-280V ac
10 A
0,4 °C/W
110 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 125 A; 48-660 V AC Out; 90-280 V AC In; Zero Cross
Nr produktu:
84134181 Skopiowano
22,6 mm
10 mA
6 mA
0,5 °C/W
90-280V ac
1200 V
48-660V ac
125 A
0,11 °C/W
12800 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 100 A; 48-660 V AC Out; 3-32 V DC In; Zero Cross
Nr produktu:
84134140 Skopiowano
22,6 mm
15 mA
10 mA
0,5 °C/W
3-32V dc
1200 V
48-660V ac
100 A
0,16 °C/W
6270 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 25 A; 48-660 V AC Out; 90-280 V AC In; Zero Cross
Nr produktu:
84134111 Skopiowano
22,6 mm
10 mA
6 mA
2 °C/W
90-280V ac
1200 V
48-660V ac
25 A
0,4 °C/W
380 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 25 A; 48-660 V AC Out; 3-32 V DC In; Zero Cross
Nr produktu:
84134110 Skopiowano
22,6 mm
15 mA
10 mA
2 °C/W
3-32V dc
1200 V
48-660V ac
25 A
0,4 °C/W
380 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 75 A; 24-280 V AC Out; 90-280 V AC In; Zero Cross
Nr produktu:
84134031 Skopiowano
22,6 mm
10 mA
6 mA
0,7 °C/W
90-280V ac
600 V
24-280V ac
75 A
0,16 °C/W
5500 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 25 A; 24-280 V AC Out; 90-280 V AC In; Zero Cross
Nr produktu:
84134011 Skopiowano
22,6 mm
10 mA
6 mA
2 °C/W
90-280V ac
600 V
24-280V ac
25 A
0,4 °C/W
380 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 25 A; 24-280 V AC Out; 3-32 V DC In; Zero Cross
Nr produktu:
84134010 Skopiowano
22,6 mm
15 mA
10 mA
2 °C/W
3-32V dc
600 V
24-280V ac
25 A
0,4 °C/W
380 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 10 A; 24-280 V AC Out; 3-32 V DC In; Zero Cross
Nr produktu:
84134000 Skopiowano
22,6 mm
15 mA
10 mA
5 °C/W
3-32V dc
600 V
24-280V ac
10 A
0,4 °C/W
110 A²s
57,3 mm
SSR 25 A; 48-660 V AC Out; 3-32 V DC In; Instantaneous; IP20
Nr produktu:
84137310 Skopiowano
30,9 mm
15 mA
10 mA
2 °C/W
3-32V dc
1200 V
48-660V ac
25 A
0,4 °C/W
IP20
380 A²s
58,8 mm
SSR 25 A; 24-280 V AC Out; 3-32 V DC In; Instantaneous; IP20
Nr produktu:
84137210 Skopiowano
30,9 mm
15 mA
10 mA
2 °C/W
3-32V dc
600 V
24-280V ac
25 A
0,4 °C/W
IP20
380 A²s
58,8 mm
SSR 100 A; 48-660 V AC Out; 90-280 V AC In; Zero Cross; IP20
Nr produktu:
84137141 Skopiowano
30,9 mm
10 mA
6 mA
0,5 °C/W
90-280V ac
1200 V
48-660V ac
100 A
0,16 °C/W
IP20
6270 A²s
58,8 mm
SSR 75 A; 48-660 V AC Out; 90-280 V AC In; Zero Cross; IP20
Nr produktu:
84137131 Skopiowano
30,9 mm
10 mA
6 mA
0,7 °C/W
90-280V ac
1200 V
48-660V ac
75 A
0,16 °C/W
IP20
5500 A²s
58,8 mm
SSR 10 A; 48-660 V AC Out; 90-280 V AC In; Zero Cross; IP20
Nr produktu:
84137101 Skopiowano
30,9 mm
10 mA
6 mA
5 °C/W
90-280V ac
1200 V
48-660V ac
10 A
0,4 °C/W
IP20
110 A²s
58,8 mm
SSR 50 A; 24-280 V AC Out; 18-36 V AC In; Zero Cross; IP20
Nr produktu:
84137022 Skopiowano
30,9 mm
15 mA
13 mA
1 °C/W
18-36V ac
600 V
24-280V ac
50 A
0,25 °C/W
IP20
2520 A²s
58,8 mm
SSR 10 A; 24-280 V AC Out; 18-36 V AC In; Zero Cross; IP20
Nr produktu:
84137002 Skopiowano
30,9 mm
15 mA
13 mA
5 °C/W
18-36V ac
600 V
24-280V ac
10 A
0,4 °C/W
IP20
110 A²s
58,8 mm
GN (DC) without cover.JPG
SSR 25 A; 48-660 V AC Out; 3-32 V DC In; Instantaneous
Nr produktu:
84134340 Skopiowano
22,6 mm
15 mA
10 mA
0,5 °C/W
3-32V dc
1200 V
48-660V ac
100 A
0,16 °C/W
6270 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 25 A; 24-280 V AC Out; 3-32 V DC In; Instantaneous
Nr produktu:
84134210 Skopiowano
22,6 mm
15 mA
10 mA
2 °C/W
3-32V dc
600 V
24-280V ac
25 A
0,4 °C/W
380 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 125 A; 48-660 V AC Out; 3-32 V DC In; Zero Cross
Nr produktu:
84134180 Skopiowano
22,6 mm
15 mA
10 mA
0,5 °C/W
3-32V dc
1200 V
48-660V ac
125 A
0,11 °C/W
12800 A²s
57,3 mm
GN (DC) without cover.JPG
SSR 50 A; 48-660 V AC Out; 3-32 V DC In; Zero Cross
Nr produktu:
84134120 Skopiowano
22,6 mm
15 mA
10 mA
1 °C/W
3-32V dc
1200 V
48-660V ac
50 A
0,25 °C/W
2520 A²s
57,3 mm
SSR 125 A; 48-660 V AC Out; 3-32 V DC In; Zero Cross; IP20
Nr produktu:
84137180 Skopiowano
30,9 mm
15 mA
10 mA
0,5 °C/W
3-32V dc
1200 V
48-660V ac
125 A
0,11 °C/W
IP20
12800 A²s
58,8 mm
SSR 50 A; 24-280 V AC Out; 90-280 V AC In; Zero Cross; IP20
Nr produktu:
84137021 Skopiowano
30,9 mm
10 mA
6 mA
1 °C/W
90-280V ac
600 V
24-280V ac
50 A
0,25 °C/W
IP20
2520 A²s
58,8 mm
SSR 50 A; 24-280 V AC Out; 3-32 V DC In; Zero Cross; IP20
Nr produktu:
84137020 Skopiowano
30,9 mm
15 mA
10 mA
1 °C/W
3-32V dc
600 V
24-280V ac
50 A
0,25 °C/W
IP20
2520 A²s
58,8 mm

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie techniczne

Artur Kampczyk

+48 601 388 886
Wyślij e-mail
Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
Logo

Ustawienia plików cookie w serwisie oemautomatic.pl

Pliki cookie pomagają nam usprawniać serwis i dostosowywać go do Państwa oczekiwań. Wykorzystujemy pliki cookie aby móc obsługiwać dane logowania i oferować spersonalizowane treści. Niektóre pliki cookie są wymagane dla podstawowej funkcjonalności witryny.

Informacje uzyskane za pośrednictwem plików cookie nigdy nie będą przedmiotem sprzedaży.

Mogą Państwo zaakceptować wszystkie pliki cookie lub spersonalizować swoje preferencje dotyczące określonych plików cookie. Mogą Państwo również zmienić ustawienia dotyczące plików cookie w dowolnym momencie, odwiedzając naszą stronę kontaktową.

Niezbędne pliki cookie

Te pliki cookie są niezbędne dla funkcjonowania strony internetowej i nie mogą być wyłączone w naszych systemach. Są one zazwyczaj ustawiane tylko w odpowiedzi na działania podejmowane przez użytkownika, które sprowadzają się do zapytania o usługi, takie jak ustawienie preferencji prywatności, logowanie lub wypełnianie formularzy. Te pliki cookie nie przechowują żadnych danych osobowych.

Pliki cookie dotyczące wydajności

Te pliki cookie umożliwiają nam zliczanie wizyt i źródeł ruchu, dzięki czemu możemy mierzyć i poprawiać wydajność naszej witryny. Pomagają ustalić, które strony są najbardziej i najmniej popularne i zobaczyć, jak odwiedzający poruszają się po stronie. Wszystkie informacje zbierane przez te pliki cookie są agregowane i tym samym anonimowe. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, nie będziemy wiedzieli, kiedy odwiedził naszą stronę internetową.

Pliki cookie związane z reklamami i ich odbiorcami

Te pliki cookie mogą być ustawiane przez naszych partnerów reklamowych za pośrednictwem naszej strony internetowej. Mogą one być wykorzystywane przez te firmy do budowania profilu zainteresowań użytkownika i wyświetlania odpowiednich reklam na innych stronach. Nie przechowują one bezpośrednio danych osobowych, lecz opierają się na jednoznacznej identyfikacji przeglądarki i sprzętu internetowego. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, doświadcza mniej ukierunkowanych reklam.
