Kontrola prądu AC - EIL, EIH oraz EIT

Do kontroli przetężenia lub niedomiaru prądu w sieciach prądu przemiennego. Przekaźnik jest zasilany oddzielnym napięciem sterującym.

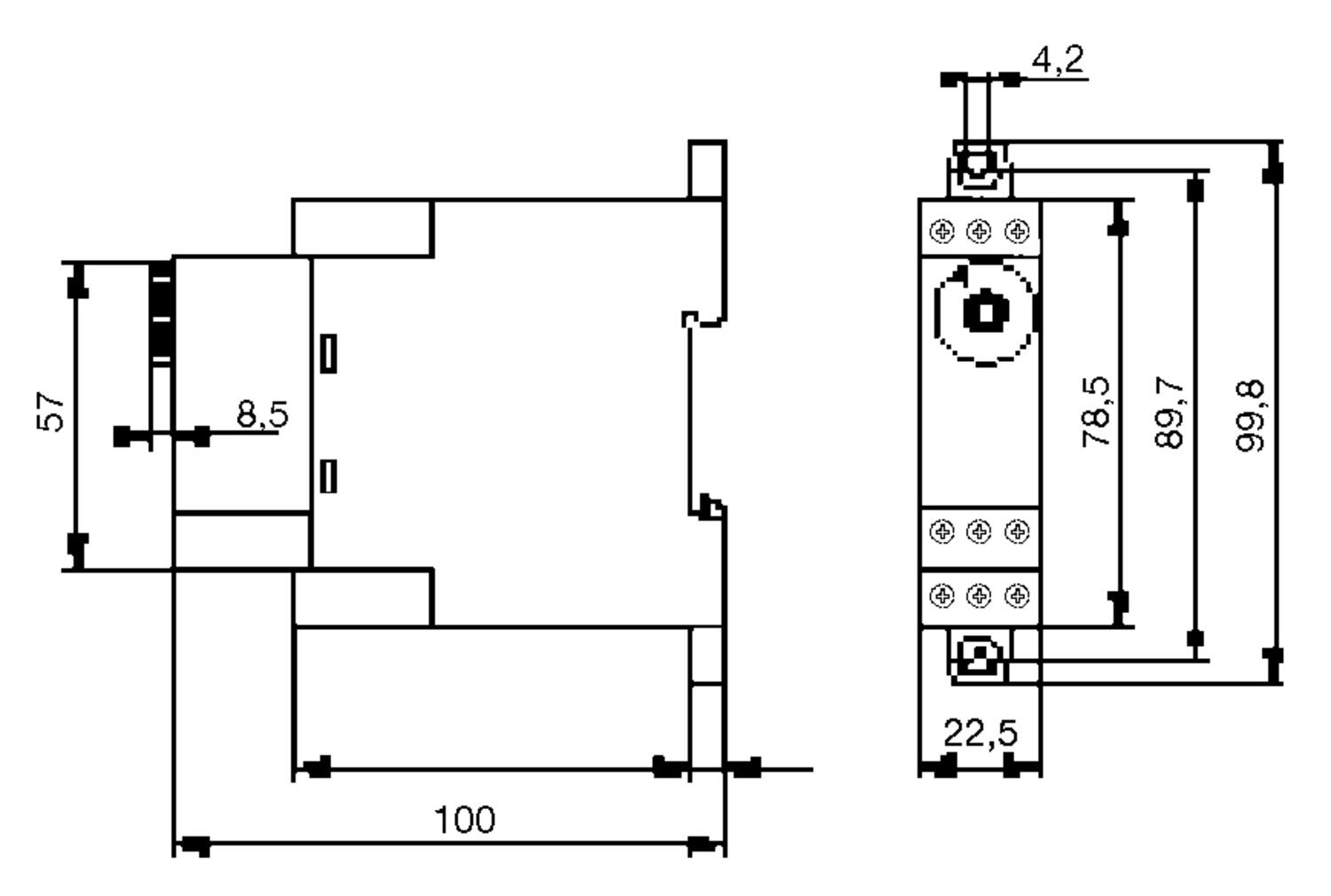

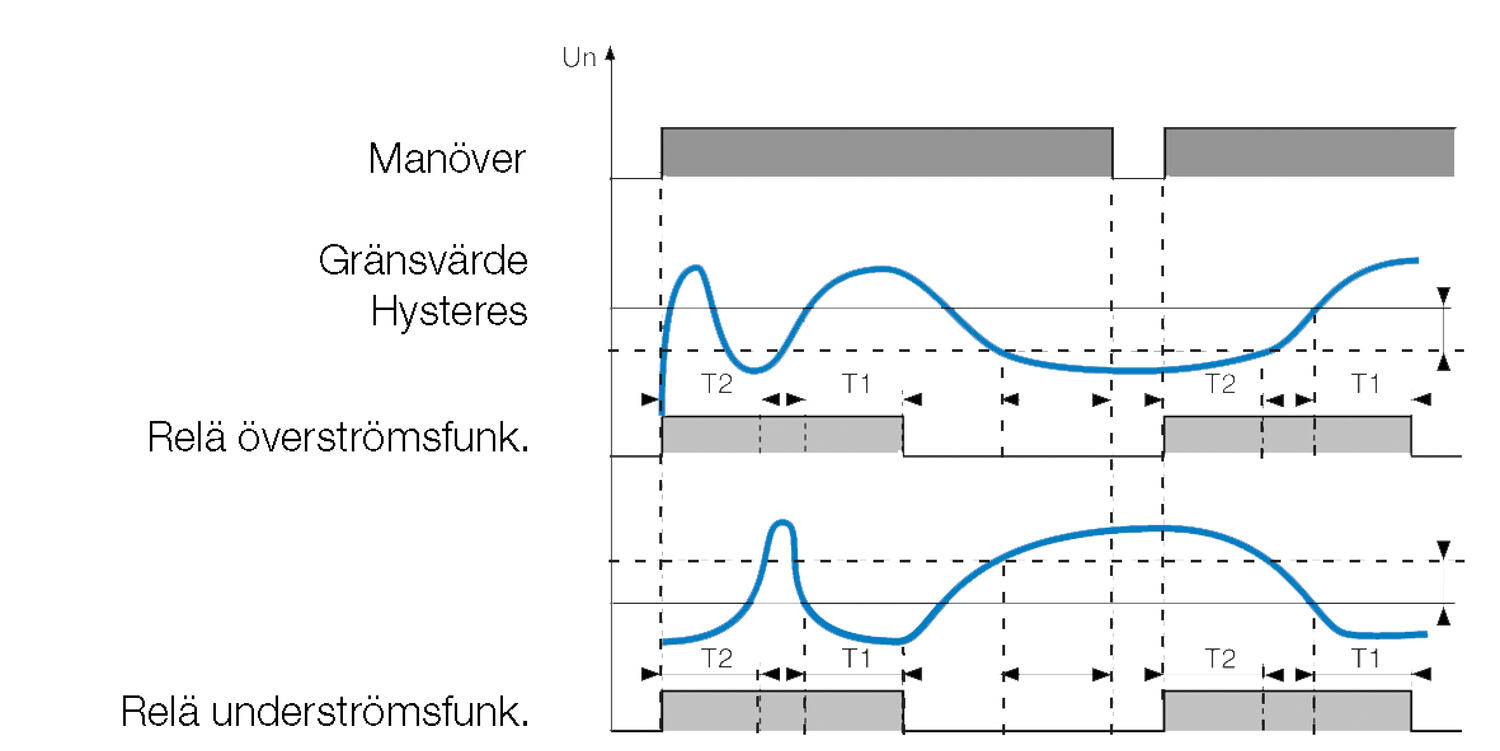

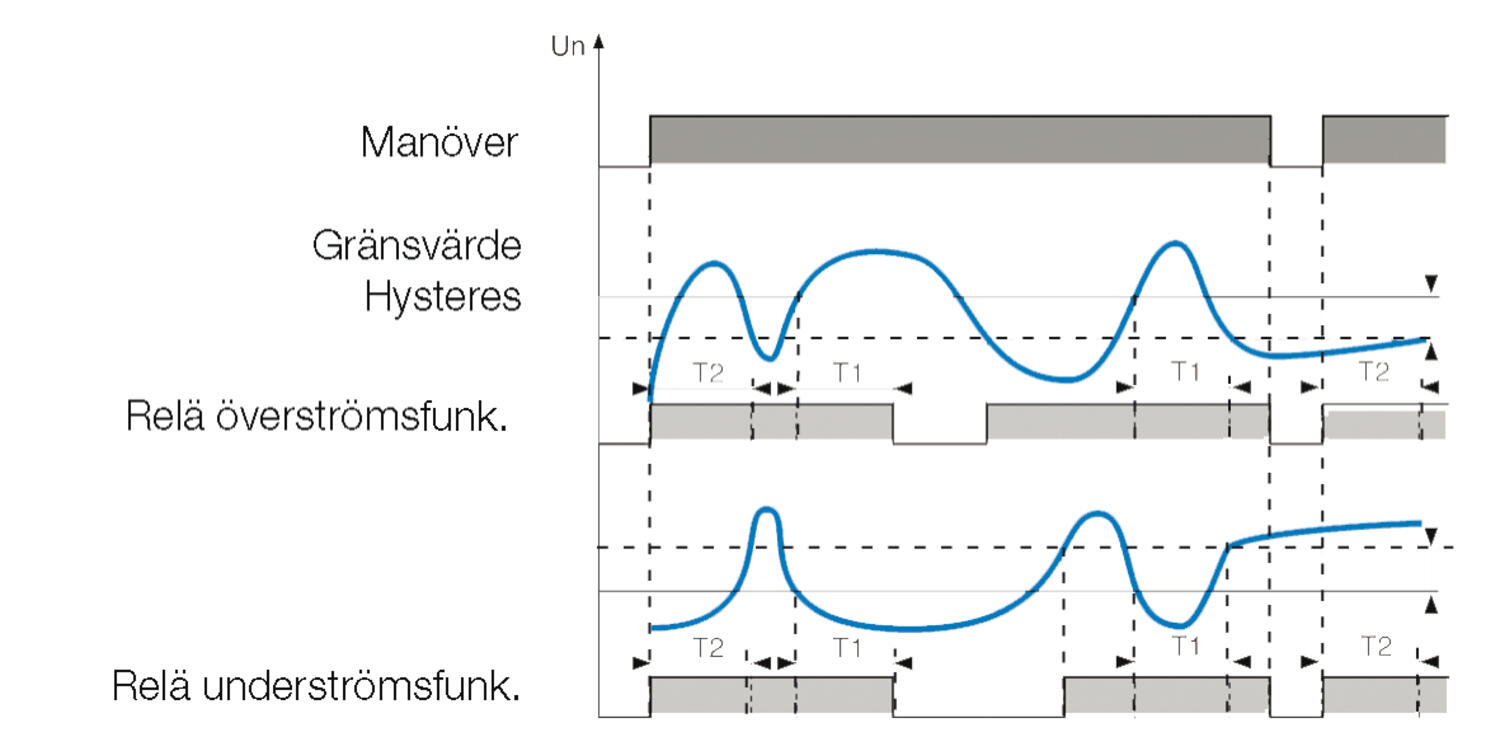

Gdy wartość mierzonego prądu osiągnie ustawioną wartość graniczną, przekaźnik wyjściowy przełącza się (przekaźnik opada = zabezpieczenie przed awarią) po upływie czasu opóźnienia T1. Przekaźnik wyjściowy powraca do stanu wyjściowego, gdy wartość prądu przekroczy granicę histerezy, tj. wartość graniczną powiększoną lub zmniejszoną o ustawioną histerezę. Podczas pomiaru niedomiaru prądu, wartość graniczna + histereza nie może przekraczać maksymalnego zakresu pomiarowego. W przypadku korzystania z pamięci, przekaźnik wyjściowy pozostaje w pozycji „alarm” do momentu zaniku napięcia zasilania.

Wartość graniczną i histerezę można regulować z przodu.

Czas opóźnienia T2 to opóźnienie przekaźnika wyjściowego, które zapobiega fałszywym alarmom podczas rozruchu, np. w przypadku chwilowych prądów rozruchowych.

Czas opóźnienia T2 jest aktywny tylko wtedy, gdy napięcie sterujące jest załączone.

Czas opóźnienia T1 jest aktywny przez cały okres pomiaru i zapobiega przełączeniu przekaźnika w przypadku chwilowych zmian.

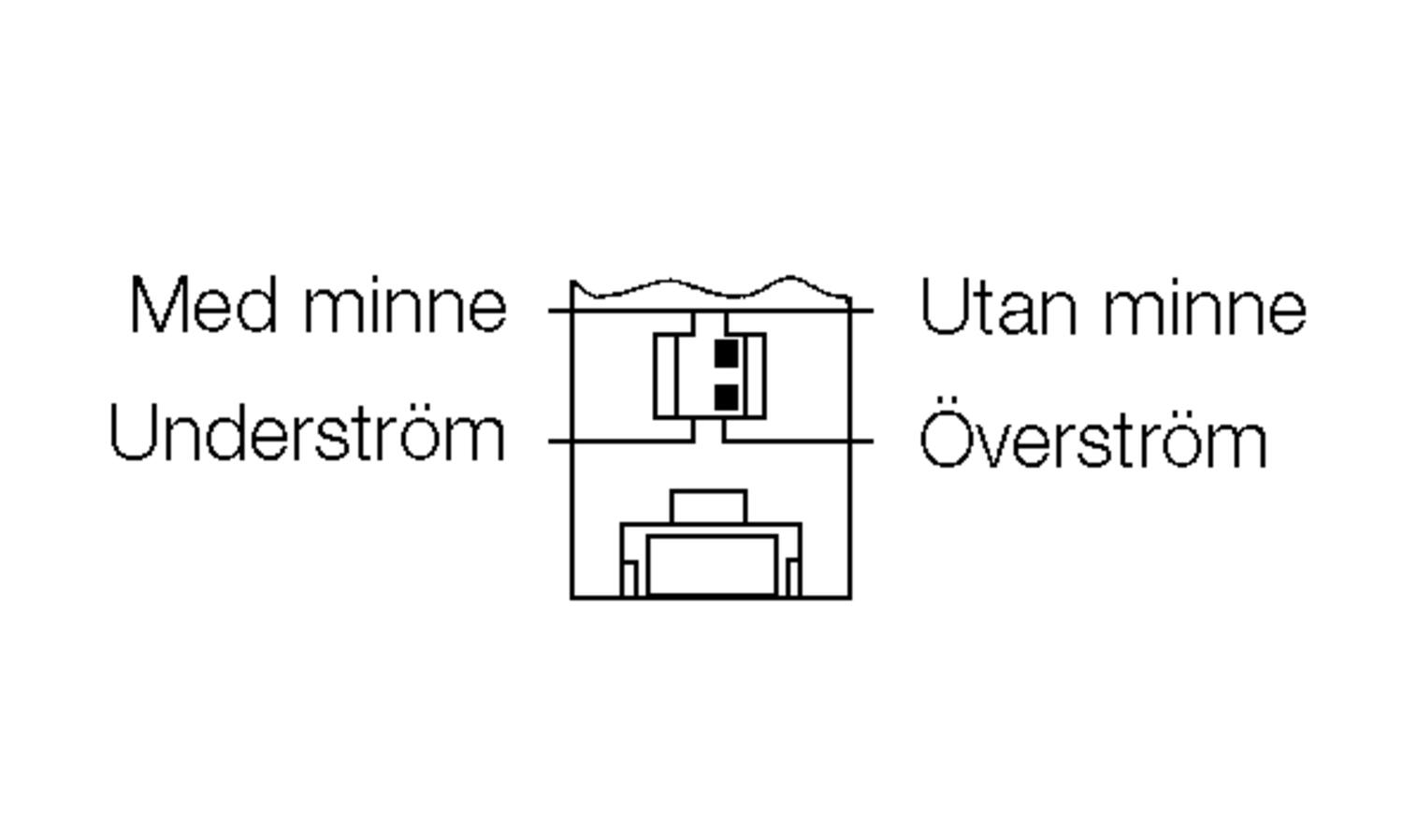

Przełącznik na spodzie przekaźnika służy do ustawiania funkcji nadprądowej lub podprądowej, a także do wyboru funkcji pamięci lub braku pamięci wyjścia przekaźnikowego. Przełączanie musi odbywać się w stanie beznapięciowym.

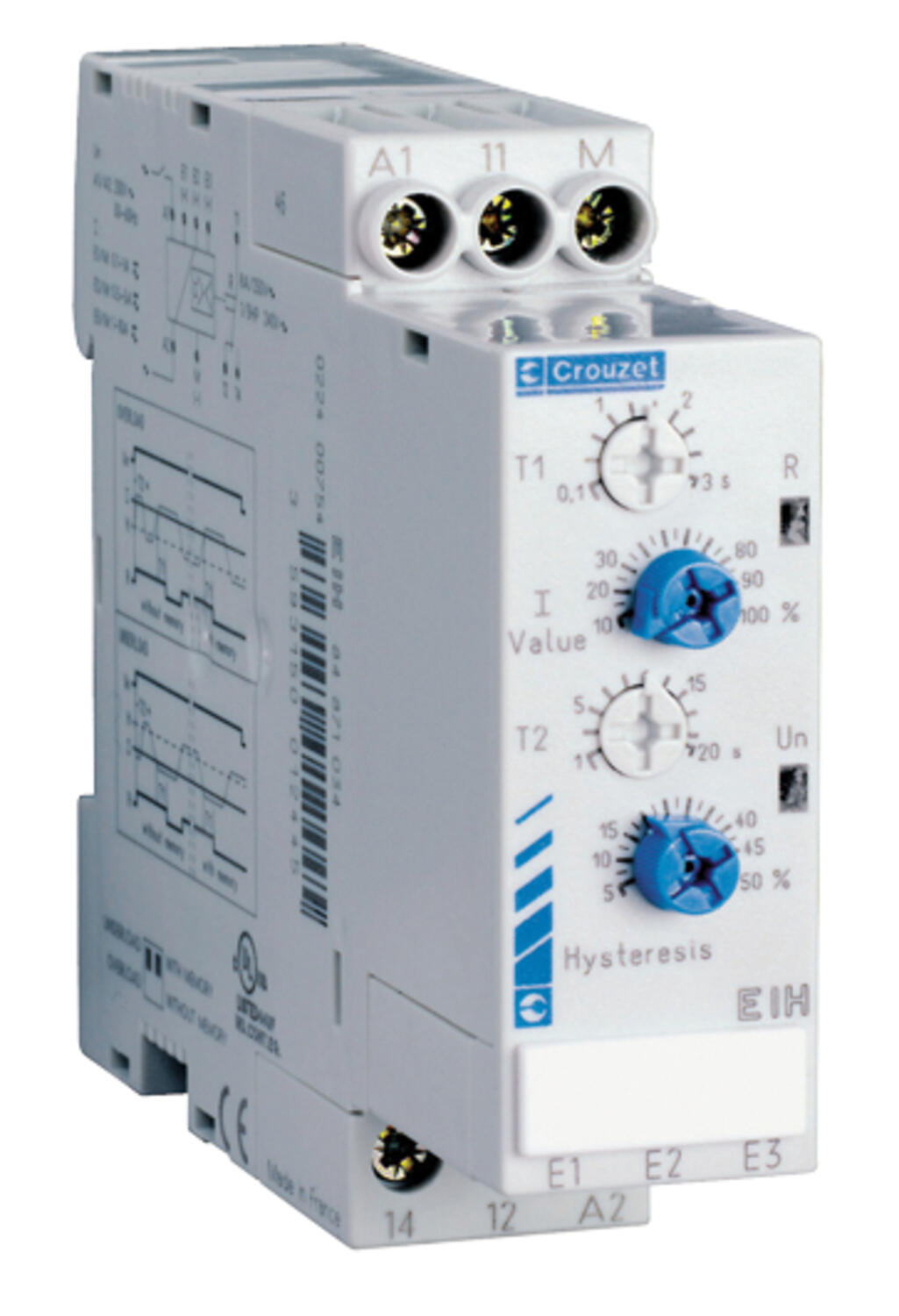

Przekaźnik prądowy EIH posiada trzy wejścia pomiarowe:

E1: 0,1–1 A AC

E2: 0,5–5 A AC

E3: 1–10 A AC

Zielona dioda LED (Un) sygnalizuje podłączone napięcie sterujące. Żółta dioda LED (R) sygnalizuje aktywne wyjście przekaźnikowe.

• Gdy przekaźnik jest zasilany napięciem przemiennym (230, 110, 48, 24 V AC), obciążenie można również podłączyć „odwrotnie”, tzn. N jest podłączone do E1, E2, E3, a silnik między M a fazą.

• Należy pamiętać, że A1–A2 muszą być zasilane jednocześnie z uruchomieniem obciążenia. W przeciwnym razie opóźnienie rozruchu T2 nie rozpocznie się.

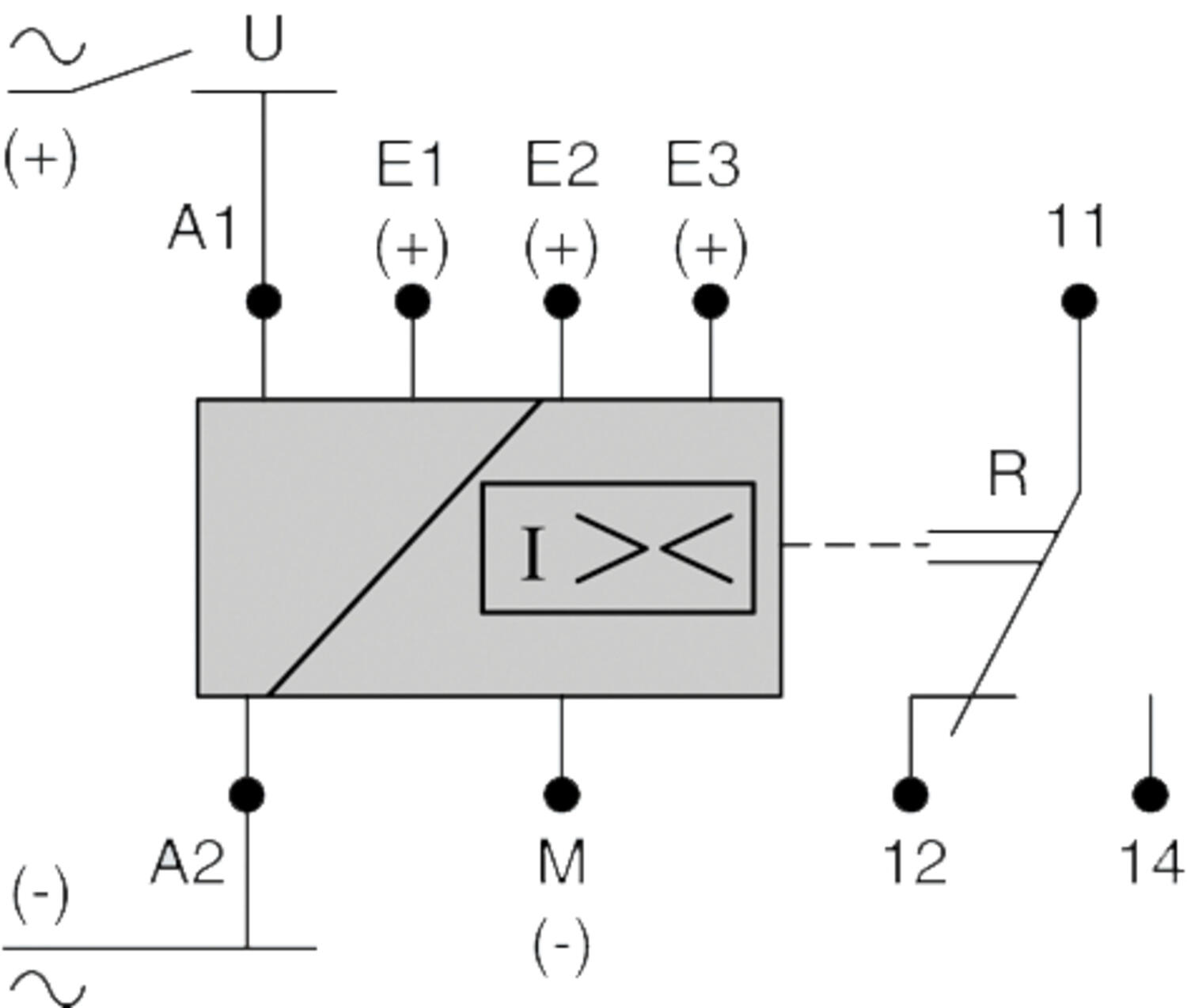

• Podłączenie tych przekaźników prądowych można porównać do amperomierza. Obwód pomiarowy E1, E2, E3-M jest połączony szeregowo z monitorowanym obciążeniem. Różnica polega na tym, że przekaźniki te mają oddzielne napięcie sterujące na zaciskach A1-A2.

Monitorowanie za pomocą przekładnika prądowego:

Podczas monitorowania dużych prądów faza jest przełączana przez przekładnik prądowy, który jest podłączony do

obwodu pomiarowego przekaźnika prądowego.

Wartość graniczna prądu wtórnego jest ustawiana na przekaźniku.
