PR ELECTRONICS

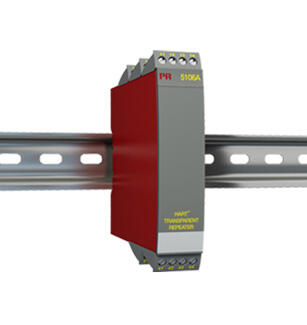

Separatory sygnałów serii 5000
Często pojawiające się problemy z przekłamanym sygnałem odczytu pomiaru mogą być spowodowane przez zakłócenia znajdujące się wokół pętli pomiarowej. Mogą być one usunięte w prosty sposób, dzięki zastosowaniu odpowiedniego separatora sygnału.
Firma PR electronics, jako pionier w branży, oferuje szeroką ofertę separatorów oraz przetworników sygnałów. Oferowane produkty posiadają separację galwaniczną, która zapobiega niekorzystnemu wpływaniu na siebie sygnałów z poszczególnych obwodów urządzenia. Dodatkowo wszystkie urządzenia są wstępnie testowane.
Separatory serii 5000 występują w wersjach jedno- lub dwukanałowej. Oba warianty znajdujących się tu produktów wymagają zasilania AC z bardzo szerokiego zakresu, bo 21,6...253V. Separacja galwaniczna produktów została pomyślnie przetestowana na poziomie 3,75 kVAC.W przypadku potrzeby zmiany funkcji urządzenia wybór realizowany jest przy pomocy DIP switcha.
Certyfikaty do produktów można znaleźć na stronie producenta, wybierając konkretny produkt.
https://www.prelectronics.com/products/isolation/
- Wersja 1- lub 2 kanałowa
- Izolacja galwaniczna 3,75 kVAC
- Zasilanie 21,6...253V AC
- Certyfikaty UL 508, DNV-GL, EAC
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Current output signal range | 0…23 |
|---|---|
| Czas reakcji | <25 ms |
| Dokładność | ≤ ±0,1% zakresu |
| Dopuszczenia | UL 508, DNV-GL, EAC |
| Dynamiczne sygnału, wejście / wyjście | Sygnał analogowy |
| Liczba kanałów | 1 lub 2 |
| Load (current output) | ≤600 |
| Load (voltage output) | ≥500 |
| Maks. wymagana moc, 1 / 2 kanały | 2 W / 2,8 W |
| Możliwy montaż na szynie zasilającej | nie |
| NAMUR | NE 21 |
|---|---|
| Napięcie izolowane, test | 3,75 kV AC |
| Napięcie zasilania | 21,6…253 V AC / 19,2…300 V DC |
| Operating temperature | od -20 do +60 |
| Sposób programowania | DIP switch |
| Temperature coefficent | < ±0,01% |
| Voltage output signal range | 0…10 |
| Zakres pomiarowy wejść napięciowych | 0…10 |
| Zakres pomiarowy wejść prądowych | 0…23 |
Do pobrania
Opis produktu
Często pojawiające się problemy z przekłamanym sygnałem odczytu pomiaru mogą być spowodowane przez zakłócenia znajdujące się wokół pętli pomiarowej. Mogą być one usunięte w prosty sposób, dzięki zastosowaniu odpowiedniego separatora sygnału.
Firma PR electronics, jako pionier w branży, oferuje szeroką ofertę separatorów oraz przetworników sygnałów. Oferowane produkty posiadają separację galwaniczną, która zapobiega niekorzystnemu wpływaniu na siebie sygnałów z poszczególnych obwodów urządzenia. Dodatkowo wszystkie urządzenia są wstępnie testowane.
Separatory serii 5000 występują w wersjach jedno- lub dwukanałowej. Oba warianty znajdujących się tu produktów wymagają zasilania AC z bardzo szerokiego zakresu, bo 21,6...253V. Separacja galwaniczna produktów została pomyślnie przetestowana na poziomie 3,75 kVAC.W przypadku potrzeby zmiany funkcji urządzenia wybór realizowany jest przy pomocy DIP switcha.
Certyfikaty do produktów można znaleźć na stronie producenta, wybierając konkretny produkt.
https://www.prelectronics.com/products/isolation/
