Zasilacz 1-fazowy, 48 V DC 5A lub 10A, seria Dimension Q

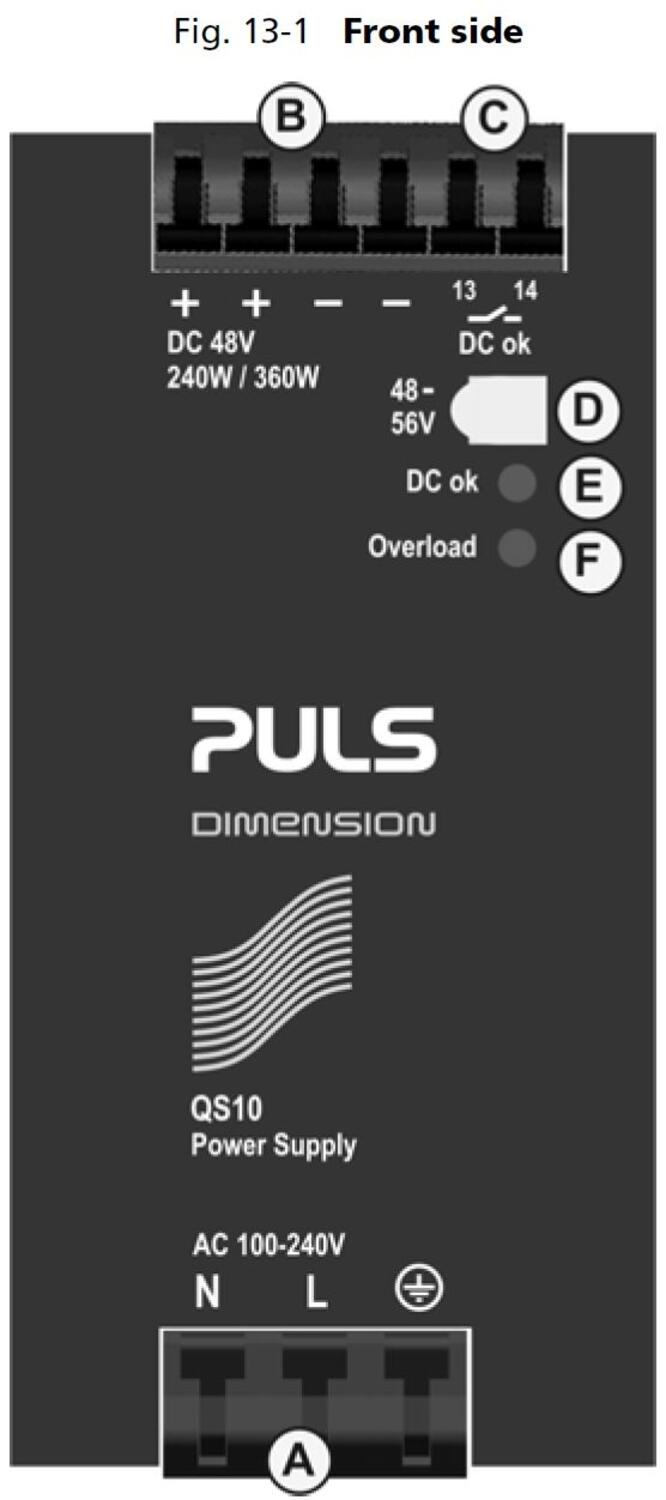

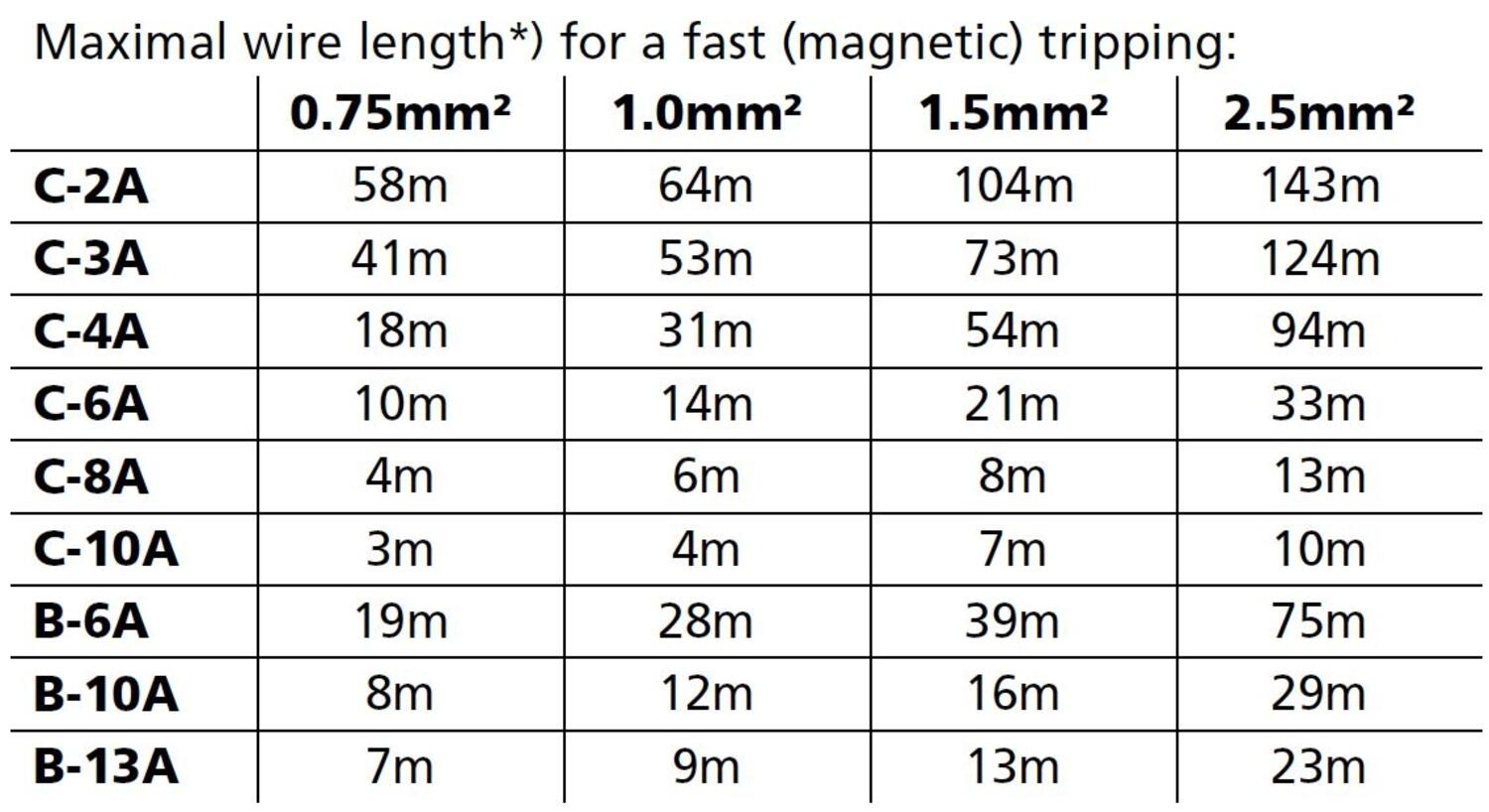

Seria Dimension Q to nowej generacji zasilacze o bardzo zwartej budowie i wielu ciekawych rozwiązanich technicznych. Zasilacz ma ograniczony prąd startowy (także przy starcie rozgrzanego urządzenia), aktywny PFC (współczynnik mocy bliski jedności), rozszerzony zakres temperatur pracy a także posiada aktywny filtr przeciwprzepięciowy. Bonus power dostarcza dodatkowo 50% mocy na wyjściu co jest dużą zaletą gdy zasilane urządenia mają wysoki prąd startowy. Duży prąd zwarciowy zasilacza ułatwia wyzwalanie zabezpieczeń elektromagnetycznych zastowowanych w obwodach wtórnych. Aby zapobiec ciągłym przeciążeniom urządzenia oraz przewodów zarówno bonus power jak i prąd zwarciowy są czasowo ograniczne do 4s. Zasilacze te posiadają bardzo wysoką sprawność co zapewnia im jak również sąsiadującym elementom wysoką żywotność poprzez minimalny wpływ na wzrost temperatury otoczenia. Wyposażone są w wyjście przekaźnikowe (DC OK) dezaktywowane gdy napięcie wyjściowe spadnie o ponad 10% nastawionej wartości. Więcej informacji znajdziecie Państwo się na początku rozdziału.
Dane techniczne
Wejście | 5 A | 10 A |
|
Napięcie zasilania, AC | 85-276 V AC | 85-276 V AC |
|
Napięcie zasilania, DC | 88-375 V DC | 88-375 V DC |
|
Częstotliwość | 50-60 Hz ±6 % | 50-60 Hz ±6 % |
|
Bezpiecznik str. pierwotnej | Min. 6 A B lub 4 A C | Min.10 A B lub C |
|
Pobór mocy, 120/230 V AC | 2.8 A/1.2 A | 4.56 A/2.48 A |
|
Współczynnik mocy, 120 V/230 V AC | 0.98/0.92 | 0.95/0.90 |
|
Prąd początkowy typowo | 10 A peak | 13 A peak |
|
Czas podtrzymania 120/230 V AC | 27 ms/28 ms | 27 ms/37 ms |
|
Aktywny filtr przepięciowy | Tak | Nie |
|
EN61000-3-2 (PFC) | Spełnia | Spełnia |
|
|
|
|
|
Wyjście |
|
|
|
Napięcie wyjściowe | 48-56 V DC | 45-56 V DC |
|
Prąd wyjściowy dla 48 V DC | 5 A (240 W) | 10 A (480 W) |
|

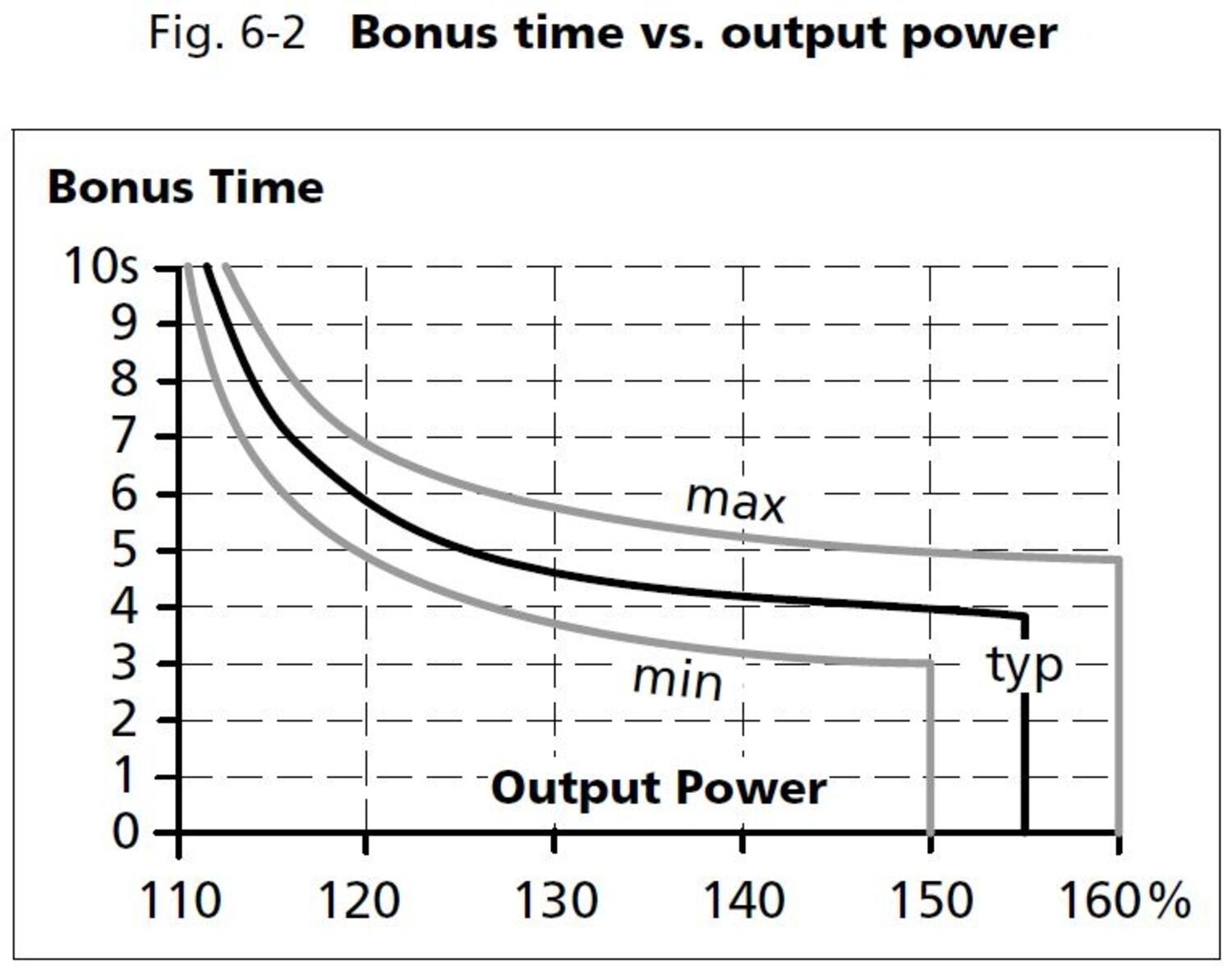

Bonus power 4 sek. dla 48 V DC | 7.5 A | 15 A |
|
Tętnienia | <100 mV pp | 100 mV pp |
|
Zmiana obciążenia (0 A-Imax-0 A) | <100 mV | 100 mVpp |
|

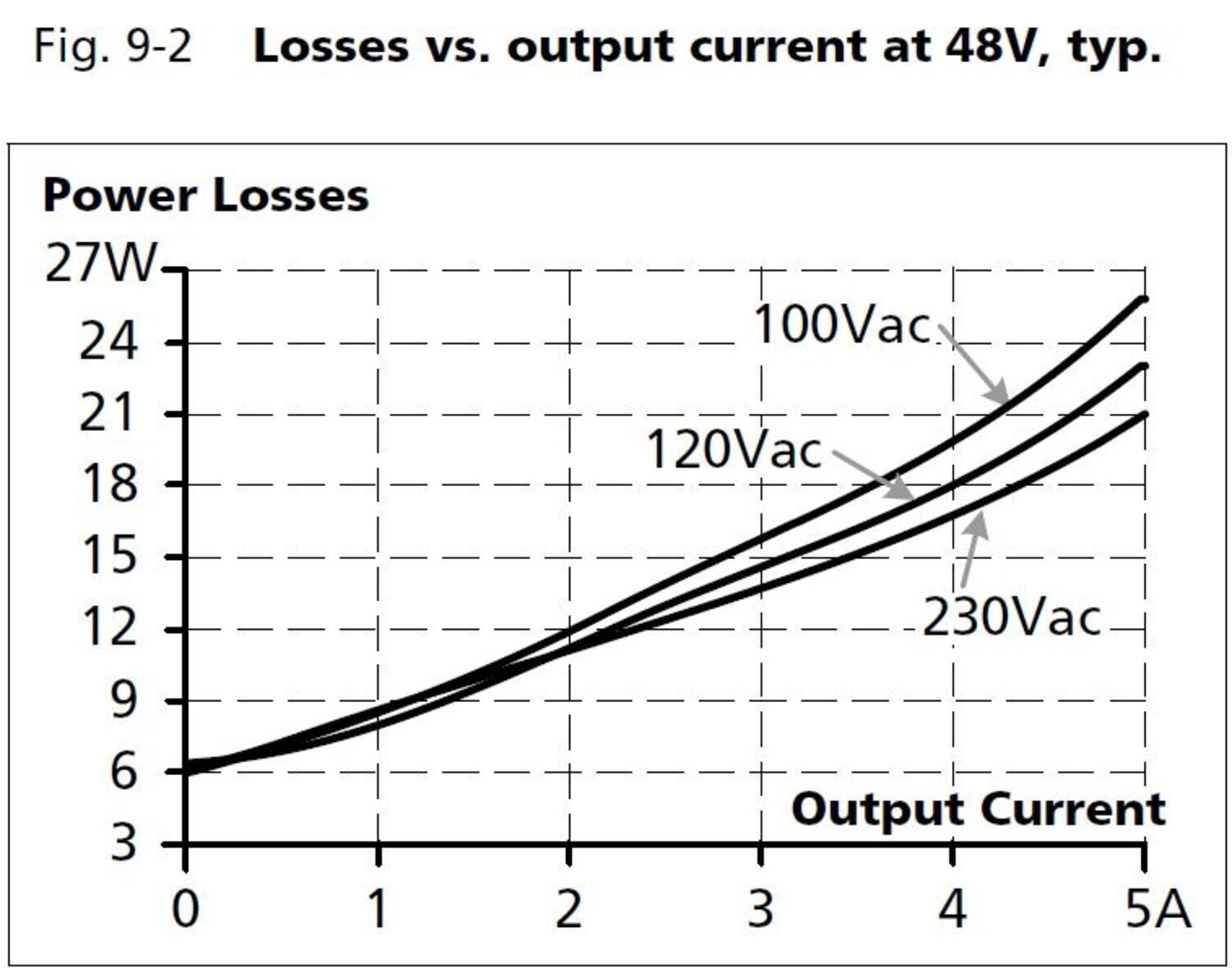

Sprawność 120/230 V AC typowo | 91.2 %/92 % | 92.8 %/94.3% |
|
Temperatura pracy (bez ograniczenia mocy) | -25 °C do +60 °C | -25 °C do +60 °C |
|
Łączenie równoległe | Tak, do 3 zasilaczy bez | Tak, do 3 zasilaczy bez |
|
Stopień ochrony IP | IP20 | IP20 |
|
Zaciski | Sprężynowe, maks. 6 mm² (drut) | Sprężynowe, maks. 6 mm² (drut) |
|
MTBF (IEC61709 Inom/230 V AC przy 40 °C) | 606000 godzin | 469000 godzin |
|
Masa | 900 g | 1.2 kg |
|
Wymiary Szer. x Wys. x Głęb. | 60x124x117 mm | 82x124x127 mm |
|
Wyjście przekaźnikowe DC OK |
|
| |
Rozwiera się gdy | >10 % odchylenia od wartości nastawionej |
| |
Maks. obciążenie | 30 V DC/1 A obciążenie rezystancyjne |
| |
Dopuszczenia | UL508 Listed, UL60950-1, GL, ABS |
| |
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4. |
| |
Zgodność z | EN 61558-2-17, EN61131-2, EN60204-1, EN50178 |
| |

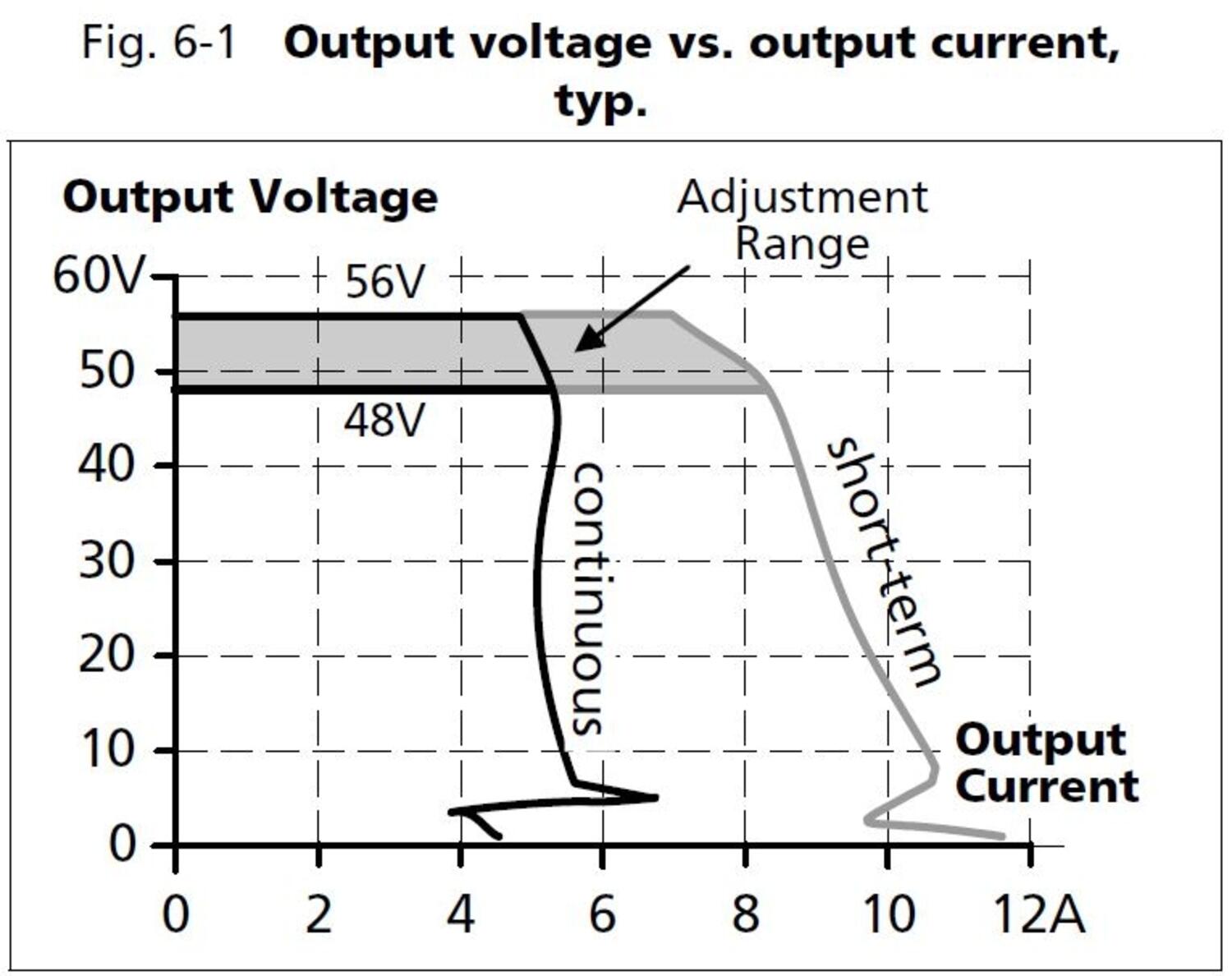

Charakterystyka wyjściowa
|
|

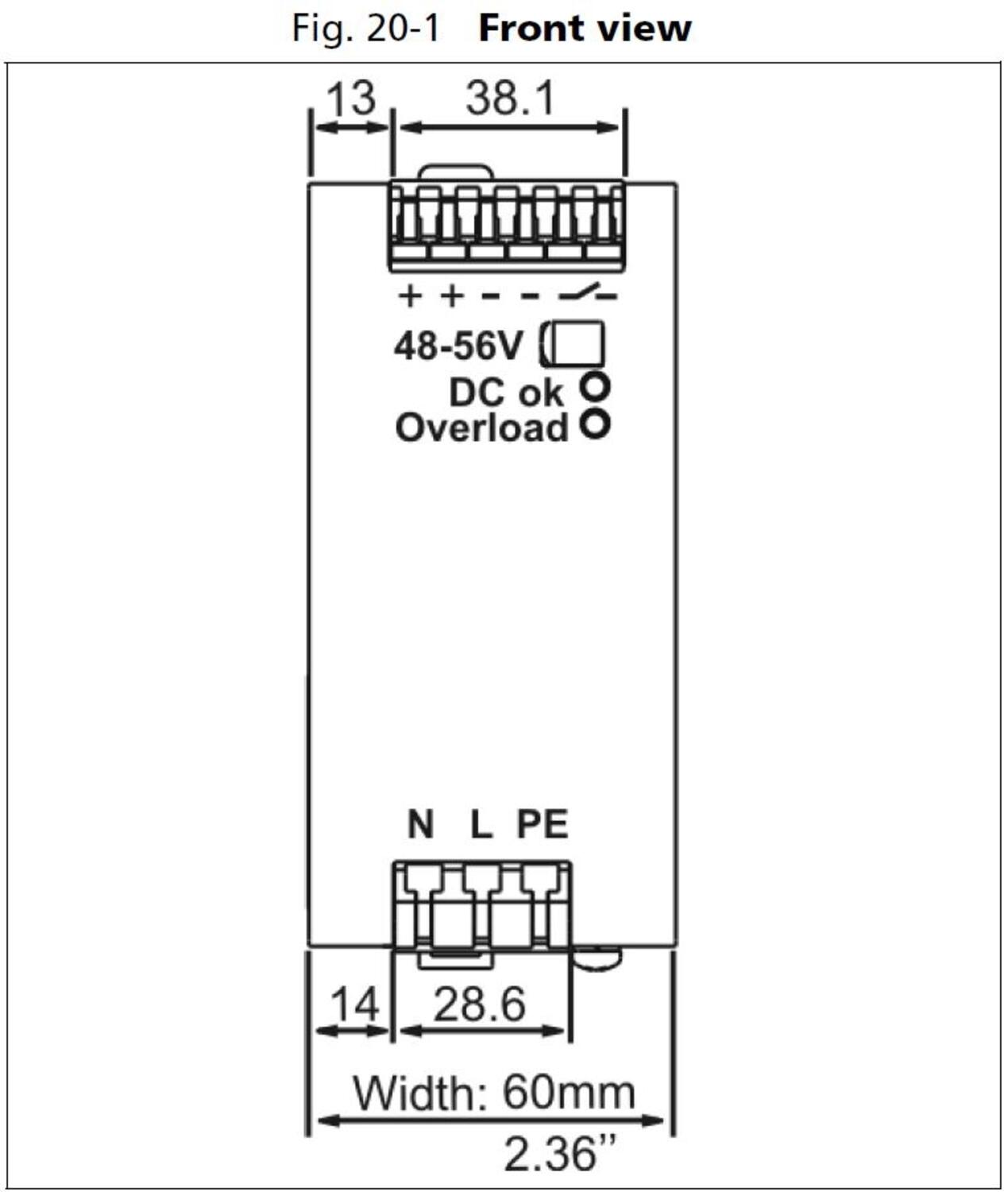

Wymiary
|
|
|
|
Nr katalogowy
Nr katalogowy | Opis | Napięcie zasilania | Wyjście |
QS10.481 | Zasilacz impulsowy na szynę DIN | 100-240 V AC/88-370 V DC | 48-56 V DC/5 A |
QS20.481 | Zasilacz impulsowy na szynę DIN | 100-240 V AC/88-370 V DC | 48-56 V DC/10 A |
- Szerokość: od 60 mm
- Sprawność: do 94.3 %
- 50 % bonus power
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Aktywny filtr (PFC) | Tak |
|---|---|
| Czas podtrzymania przy 120 VAC, pełne obciążenie, typowo | 27 ms |
| Czas podtrzymania przy 230 VAC, pełne obciążenie, typowo | 28 ms |
| Częstotliwość zasilania | 50-60 ±6 % |
| Dopuszczenia | ABS, CB, CE, CSA, GL, UL |
| Głębokość | 117 mm |
| Liczba faz | 1 |
| Maksymalne napięcie wyjściowe | 56 V DC |
| Masa | 0,9 kg |
| Materiał obudowy | Aluminium |
| Minimalne napięcie wyjściowe | 48 V DC |
| Moc | 240 W |
| MTBF (IEC 61709) 230 V AC, max. obciążenie, +40 °C | 606000 h |
| Napięcie wyjściowe | 48 V DC |
| Napięcie zasilania AC | 100-240 V |
| Napięcie zasilania AC (max) | 276 V AC |
| Napięcie zasilania AC (min) | 90 V AC |
| Napięcie zasilania DC | 110-150 V |
| Napięcie zasilania DC (max) | 187 V DC |
| Napięcie zasilania DC (min) | 88 V DC |
| Prąd rozruchowy przy 120VAC (typowo) | 4 A |
| Prąd rozruchowy przy 230VAC (typowo) | 7 A |
| Prąd wyjściowy | 5 A |

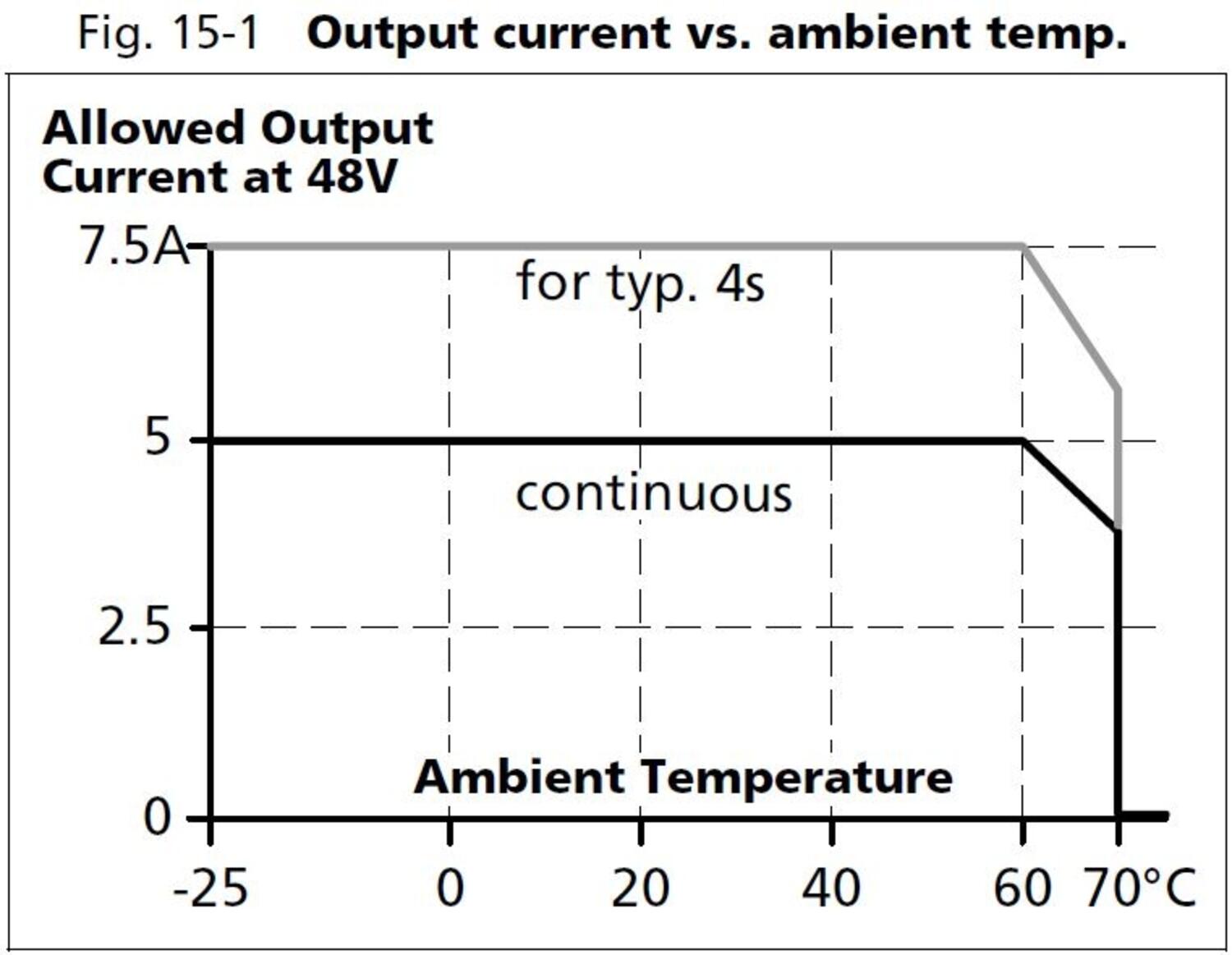

| Redukcja mocy od +60 ° C do +70 ° C | 6 W/°C |
|---|---|
| Rodzaj zacisków | Mocne połączenie sprężynowe |
| Seria | Dimension Q |

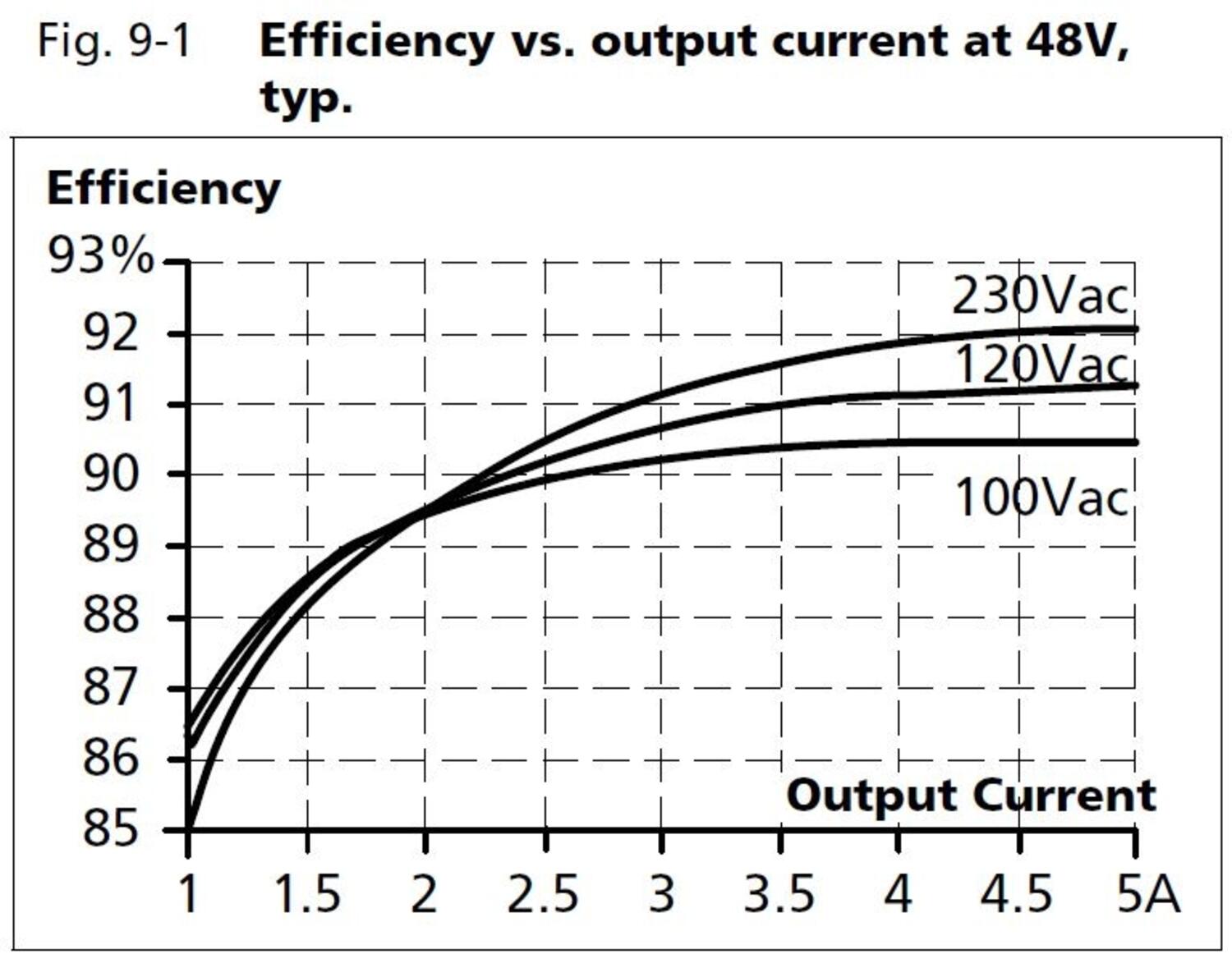

| Sprawność przy 120 VAC, pełne obciążenie, typowo | 91,2 % |
| Sprawność przy 230 VAC, pełne obciążenie, typowo | 92 % |
| Sprawność przy 230 VAC, pełne obciążenie, typowo | 90,3 % |
| Stopień ochrony IP | IP20 |
| Szerokość | 60 mm |
| Temperatura maksymalna bez redukcji mocy | 60 °C |
| Temperatura minimalna bez redukcji mocy | -25 °C |
| Tętnienia max. | 100 mV pp |
| Type Power Supply | AC-DC |
| Typowy współczynnik mocy przy 120 VAC, przy pełnym obciążeniu | 0,98 |
| Typowy współczynnik mocy przy 230 VAC, przy pełnym obciążeniu | 0,92 |
| Wyjście przekaźnikowe DC-OK | Tak |
| Wysokość | 124 mm |
| Zakres napięcia zasilania | Wide-range |
| Zużycie mocy przy 120 VAC | 2,22 A |
| Zużycie mocy przy 230 VAC | 1,22 A |
| Żywotność przy 120VAC, pełnym obciążeniu i temp. +40° C | 67000 h |
| Żywotność przy 230VAC, pełnym obciążeniu i temp. +40° C | 81000 h |
Opis produktu
Seria Dimension Q to nowej generacji zasilacze o bardzo zwartej budowie i wielu ciekawych rozwiązanich technicznych. Zasilacz ma ograniczony prąd startowy (także przy starcie rozgrzanego urządzenia), aktywny PFC (współczynnik mocy bliski jedności), rozszerzony zakres temperatur pracy a także posiada aktywny filtr przeciwprzepięciowy. Bonus power dostarcza dodatkowo 50% mocy na wyjściu co jest dużą zaletą gdy zasilane urządenia mają wysoki prąd startowy. Duży prąd zwarciowy zasilacza ułatwia wyzwalanie zabezpieczeń elektromagnetycznych zastowowanych w obwodach wtórnych. Aby zapobiec ciągłym przeciążeniom urządzenia oraz przewodów zarówno bonus power jak i prąd zwarciowy są czasowo ograniczne do 4s. Zasilacze te posiadają bardzo wysoką sprawność co zapewnia im jak również sąsiadującym elementom wysoką żywotność poprzez minimalny wpływ na wzrost temperatury otoczenia. Wyposażone są w wyjście przekaźnikowe (DC OK) dezaktywowane gdy napięcie wyjściowe spadnie o ponad 10% nastawionej wartości. Więcej informacji znajdziecie Państwo się na początku rozdziału.
Dane techniczne
Wejście | 5 A | 10 A |
|
Napięcie zasilania, AC | 85-276 V AC | 85-276 V AC |
|
Napięcie zasilania, DC | 88-375 V DC | 88-375 V DC |
|
Częstotliwość | 50-60 Hz ±6 % | 50-60 Hz ±6 % |
|
Bezpiecznik str. pierwotnej | Min. 6 A B lub 4 A C | Min.10 A B lub C |
|
Pobór mocy, 120/230 V AC | 2.8 A/1.2 A | 4.56 A/2.48 A |
|
Współczynnik mocy, 120 V/230 V AC | 0.98/0.92 | 0.95/0.90 |
|
Prąd początkowy typowo | 10 A peak | 13 A peak |
|
Czas podtrzymania 120/230 V AC | 27 ms/28 ms | 27 ms/37 ms |
|
Aktywny filtr przepięciowy | Tak | Nie |
|
EN61000-3-2 (PFC) | Spełnia | Spełnia |
|
|
|
|
|
Wyjście |
|
|
|
Napięcie wyjściowe | 48-56 V DC | 45-56 V DC |
|
Prąd wyjściowy dla 48 V DC | 5 A (240 W) | 10 A (480 W) |
|
Bonus power 4 sek. dla 48 V DC | 7.5 A | 15 A |
|
Tętnienia | <100 mV pp | 100 mV pp |
|
Zmiana obciążenia (0 A-Imax-0 A) | <100 mV | 100 mVpp |
|
Sprawność 120/230 V AC typowo | 91.2 %/92 % | 92.8 %/94.3% |
|
Temperatura pracy (bez ograniczenia mocy) | -25 °C do +60 °C | -25 °C do +60 °C |
|
Łączenie równoległe | Tak, do 3 zasilaczy bez | Tak, do 3 zasilaczy bez |
|
Stopień ochrony IP | IP20 | IP20 |
|
Zaciski | Sprężynowe, maks. 6 mm² (drut) | Sprężynowe, maks. 6 mm² (drut) |
|
MTBF (IEC61709 Inom/230 V AC przy 40 °C) | 606000 godzin | 469000 godzin |
|
Masa | 900 g | 1.2 kg |
|
Wymiary Szer. x Wys. x Głęb. | 60x124x117 mm | 82x124x127 mm |
|
Wyjście przekaźnikowe DC OK |
|
| |
Rozwiera się gdy | >10 % odchylenia od wartości nastawionej |
| |
Maks. obciążenie | 30 V DC/1 A obciążenie rezystancyjne |
| |
Dopuszczenia | UL508 Listed, UL60950-1, GL, ABS |
| |
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4. |
| |
Zgodność z | EN 61558-2-17, EN61131-2, EN60204-1, EN50178 |
| |
Charakterystyka wyjściowa
|
|
Wymiary
|
|
|
|
Nr katalogowy
Nr katalogowy | Opis | Napięcie zasilania | Wyjście |
QS10.481 | Zasilacz impulsowy na szynę DIN | 100-240 V AC/88-370 V DC | 48-56 V DC/5 A |
QS20.481 | Zasilacz impulsowy na szynę DIN | 100-240 V AC/88-370 V DC | 48-56 V DC/10 A |
