Kinco Electric

Silniki serwo serii SMC - 2000W

Zasilanie 230VAC

Poniżej przedstawiamy legendę jak zidentyfikować kod serwa na przykładzie SMC60S-0020-30MAK-5LSU

SMC

Rodzina serw SMC

60

Rozmiar obudowy wyrażony w mm

S

S = wersja z obniżonym momentem bezwładności

D = standradowy moment bezwładności

0020

Oznacza moc nominalną:

0020 = 20x10(W)

0040 = 40x10(W)

...

30

Oznacza obroty nominalne:

10 = 10x100(rpm)

20 = 20x100(rpm)

30 = 30x100(rpm)

M

Typ zastosowanego enkodera:

M = absolutny enkoder magnetoelektryczny jednoobrotowy o rozdzielczości 17bitów

Q = absolutny enkoder magnetoelektryczny wieloobrotowy o rozdzielczości 16bitów

V = enkoder optyczny jednoobrotowy o rozdzielczości 23bitów

Y =: absolutny enkoder optyczny wieloobrotowy o rozdzielczości 16bitów



A

Może przyjąć wartość A oznacza to wersję bez hamulca

Może przyjąć wartość B oznacza wersję z hamulcem

K

Rodzaj wałka wyjściowego

K = wyjscie na wpust pryzmatyczny

A = wyjście z gładkim wałkiem

5

Liczba pól, może przyjąć wartość 4 lub 5

L

Napięcie znamione:

L= 230VAC

H=380VAC

S

Wersja silnika

U

Rodzaj podłączenia silnika:

U = przewody

Q = złącze AMP17

P = złącza:
              HFO21 dla zasilania faz

              HFO18 dla połączenia enkodera











Pokaż więcej
  • Moment znamionowy 9,55Nm
  • Maksymalny chwilowy moment znamionowy 28,65Nm
  • Obroty znamionowe 2000RPM
  • Stopień ochorny obudowy to IP65, od strony ośki silnika IP54
  • Moment bezwładności wirnika 20,25 kg*cm2

Wybrany wariant produktu

Wybrany wariant produktu

Specyfikacja techniczna

Długość 179,5 mm
Dostawca Kinco
Liczba pól 5
Moc 2000 W
Moc 2000 W
Moment nominalny 9550 mNm
Prąd znamionowy 9,5 A
Prędkość nominalna 2000 rpm
Sprzężenie zwrotne (typ enkodera) Absolutny
Średnica wałka 22 mm

Opis produktu

Poniżej przedstawiamy legendę jak zidentyfikować kod serwa na przykładzie SMC60S-0020-30MAK-5LSU

SMC

Rodzina serw SMC

60

Rozmiar obudowy wyrażony w mm

S

S = wersja z obniżonym momentem bezwładności

D = standradowy moment bezwładności

0020

Oznacza moc nominalną:

0020 = 20x10(W)

0040 = 40x10(W)

...

30

Oznacza obroty nominalne:

10 = 10x100(rpm)

20 = 20x100(rpm)

30 = 30x100(rpm)

M

Typ zastosowanego enkodera:

M = absolutny enkoder magnetoelektryczny jednoobrotowy o rozdzielczości 17bitów

Q = absolutny enkoder magnetoelektryczny wieloobrotowy o rozdzielczości 16bitów

V = enkoder optyczny jednoobrotowy o rozdzielczości 23bitów

Y =: absolutny enkoder optyczny wieloobrotowy o rozdzielczości 16bitów



A

Może przyjąć wartość A oznacza to wersję bez hamulca

Może przyjąć wartość B oznacza wersję z hamulcem

K

Rodzaj wałka wyjściowego

K = wyjscie na wpust pryzmatyczny

A = wyjście z gładkim wałkiem

5

Liczba pól, może przyjąć wartość 4 lub 5

L

Napięcie znamione:

L= 230VAC

H=380VAC

S

Wersja silnika

U

Rodzaj podłączenia silnika:

U = przewody

Q = złącze AMP17

P = złącza:

              HFO21 dla zasilania faz

              HFO18 dla połączenia enkodera











Informacje o zamówieniu

Typowy czas realizacji dla produktów których nie ma na stanie magazynowym to 3-4 tygodnie.

Akcesoria

Powiązane

Nowości

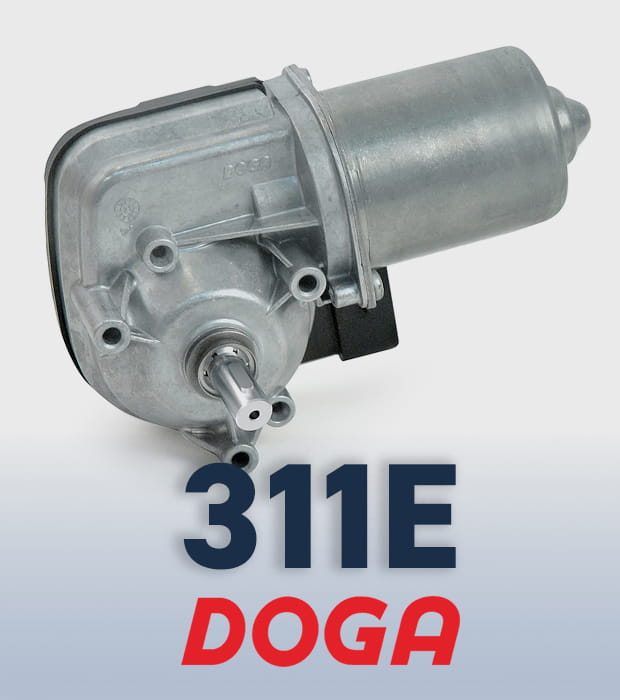

Motoreduktory Doga 311E z wbudowanym sterownikiem

Podobnie jak w przypadku serii 319 i 319E istniejących na rynku od wielu lat, najnowsza seria motoreduktorów firmy DOGA – 311, ma swój odpowiednik z wbudowanym elektronicznym modułem sterującym – 311E. Są to wysokiej jakości kompaktowe motoreduktory.

Nowości

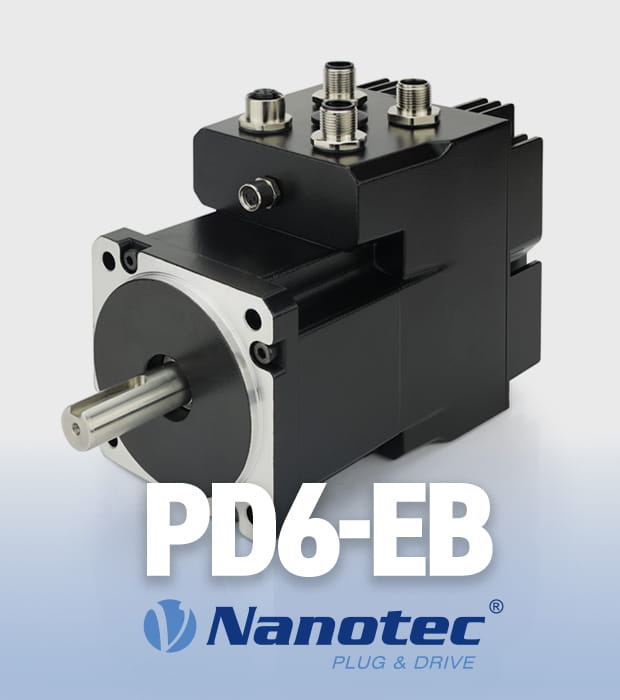

Inteligenty gigant – mocny silnik do zadań specjalnych

PD6-EB, to najmocniejszy bezszczotkowy zestaw silników prądu stałego z serii Plug&Drive firmy Nanotec, to nowy dodatek do popularnej rodziny inteligentnych kompaktowych napędów, które łączą silnik, regulator i enkoder.

Nowości

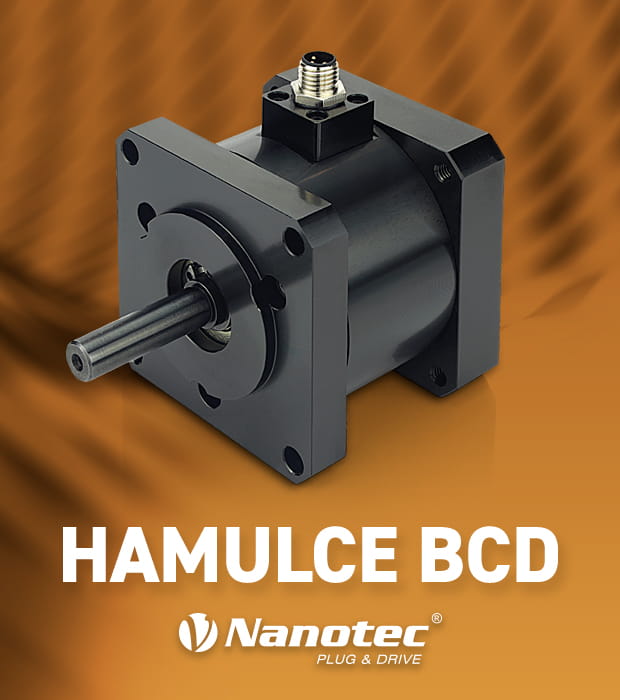

Przemysłowe hamulce do silników elektrycznych

Hamulce Nanotec z serii BCD zostały zaprojektowane jako hamulce postojowe do silników BLDC i silników krokowych z kołnierzem o rozmiarze NEMA 23 oraz 24.

Nowości

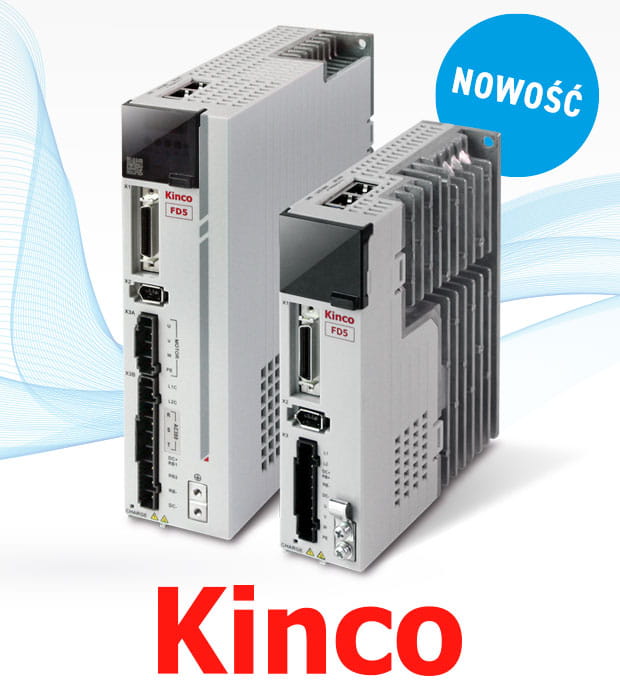

Serwonapędy AC serii FD5

Nowa seria FD5 to wydajne serwonapędy o kompaktowej konstrukcji. Jest to rozwinięcie wcześniejszej serii FD3, z którą jest kompatybilna, dzięki czemu w łatwy sposób można ją zastąpić poprzez zmianę parametrów.

Nowości

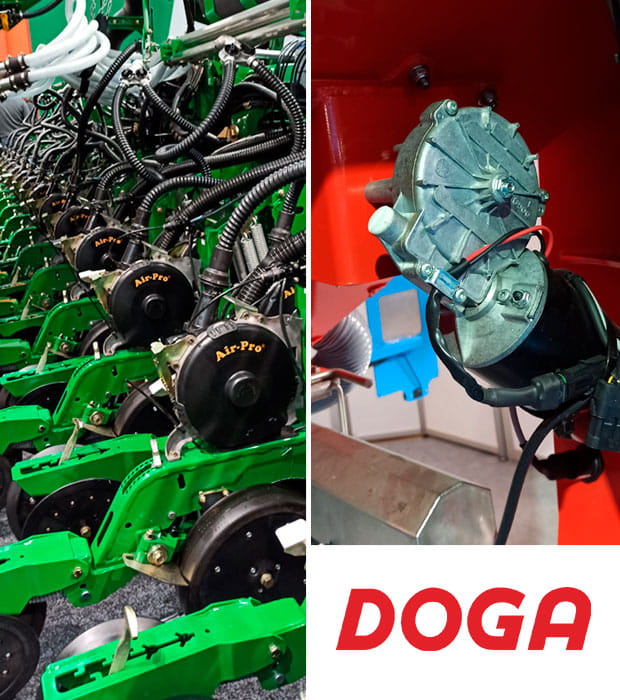

Silniki i motoreduktory elektryczne firmy DOGA – doceniane przez producentów maszyn rolniczych

Silniki szczotkowe prądu stałego z przekładniami ślimakowymi, produkowane przez firmę DOGA, stosowane są od wielu lat i cieszą się dużym uznaniem wśród producentów maszyn rolniczych i pojazdów komunalnych.

Akademia OEM

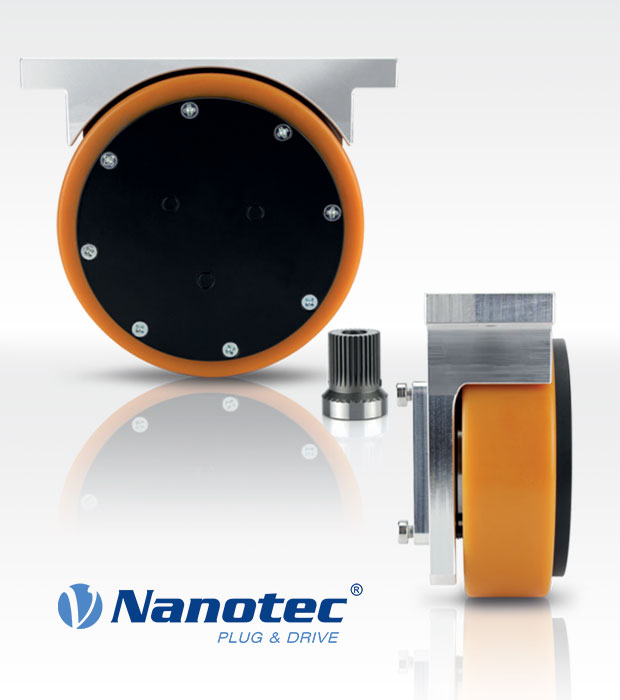

Modułowe napędy kół jezdnych serii WD
