FULLING

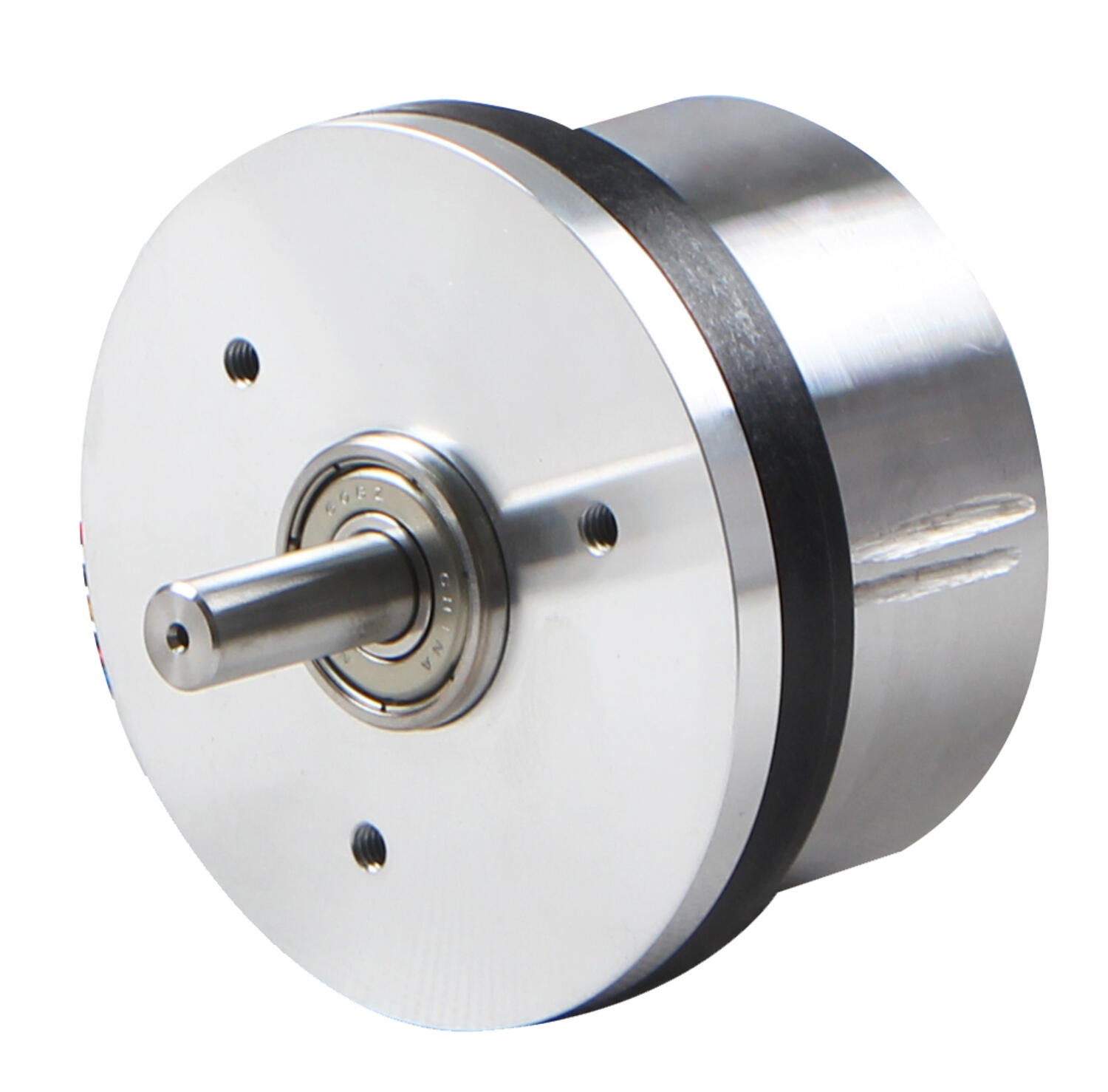

Seria FL60BLW
Płaski silnik BLDC z zewnętrznym wirnikiem
Silniki bezszczotkowe prądu stałego (ang. BLDC) z wirnikiem zewnętrznym są krótsze niż silniki z wirnikiem wewnętrznym. Oferują ekonomiczne rozwiązanie, szczególnie w przypadku dużych serii.
W odróżnieniu od wersji standardowych, stojan z uzwojeniami umieszczony jest w centralnej części silnika, natomiast magnesy trwałe znajdują się na wirującej obudowie, połączonej z wałem wyjściowym.
Rozwiązanie to ma wiele zalet. Począwszy od oszczędności miejsca, przez mniejsze tętnienia, po cichą pracę. Dzięki takiej budowie, silnik jest bardziej płaski i ma wyższy moment obrotowy niż standardowe konstrukcje o podobnych wymiarach.
Jest to pożądane szczególnie tam, gdzie ze względu na rozmiar urządzenia, wymagane są rozwiązania kompaktowe.
- Napięcie zasilania: 24V DC
- Moment nominalny: od 0,29 Nm
- Moc: 110 W
- Długość: 42 mm
- Silnik BLDC 14 polowy
Wybrany wariant produktu
Silnik BLDC, 24V DC, 3700 obr/min, 110 W, 0.29 Nm
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Długość | 23,1 mm |
|---|---|
| Indukcyjność | 0,3 mH |
| Klasa izolacji uwojeń | B |
| Liczba faz | 3 |
| Liczba pól | 14 |
| Masa | 0,5 kg |
| Moc | 110 W |
| Moment bezwładności | 1000 g.cm² |
| Moment maksymalny | 0,87 Nm |
| Napięcie zasilania | 24 V DC |
| Nominalny moment | 0,29 Nm |
| Prąd maksymalny | 17 A |
|---|---|
| Prędkość nominalna | 3700 rpm |
| Rezystancja | 0,25 Ω |
| Siła osiowa | 10 N |
| Siła promieniowa | 28 N |
| Średnica wałka | 8 mm |
| Stała momentu obrotowego | 54 mNm/A |
| Stała napięciowa | 4 Vrms/krmp |

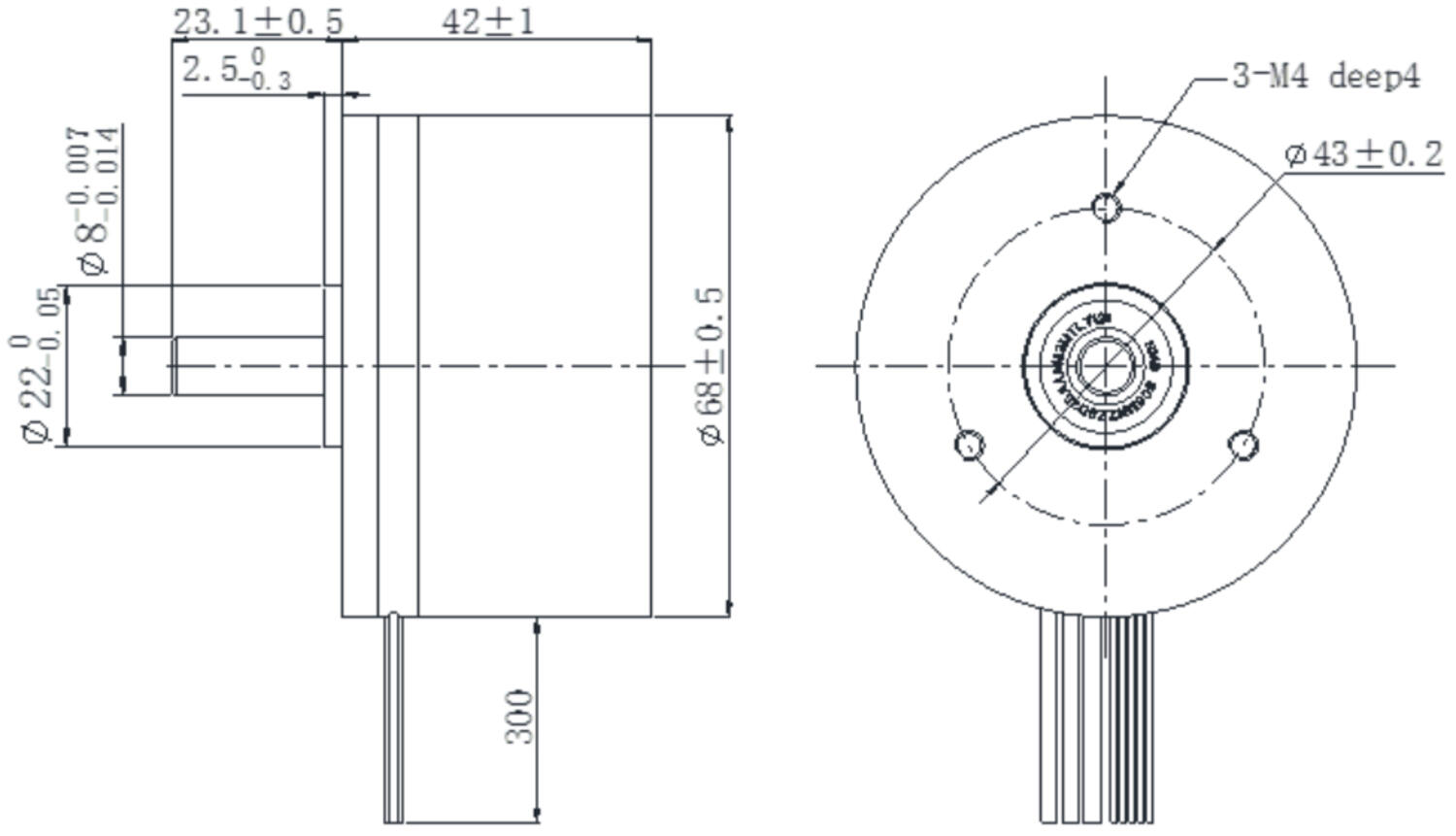

| Wymiar obudowy | 60 mm |
Opis produktu
Silniki bezszczotkowe prądu stałego (ang. BLDC) z wirnikiem zewnętrznym są krótsze niż silniki z wirnikiem wewnętrznym. Oferują ekonomiczne rozwiązanie, szczególnie w przypadku dużych serii.
W odróżnieniu od wersji standardowych, stojan z uzwojeniami umieszczony jest w centralnej części silnika, natomiast magnesy trwałe znajdują się na wirującej obudowie, połączonej z wałem wyjściowym.
Rozwiązanie to ma wiele zalet. Począwszy od oszczędności miejsca, przez mniejsze tętnienia, po cichą pracę. Dzięki takiej budowie, silnik jest bardziej płaski i ma wyższy moment obrotowy niż standardowe konstrukcje o podobnych wymiarach.
Jest to pożądane szczególnie tam, gdzie ze względu na rozmiar urządzenia, wymagane są rozwiązania kompaktowe.
