Seria 316 - silnik DC z przekładnią ślimakową

Motoreduktor DOGA serii 316 składa się z silnika prądu stałego z magnesami trwałymi oraz z przekładni ślimakowej. Standardowe napięcie zasilania to 12 lub 24 Vdc i może ono pochodzić z akumulatora lub zasilacza. Motoreduktory serii 316 charakteryzują się nominalnym momentem obrotowym do 2 Nm oraz momentem startowym do 10 Nm, dzięki czemu idealnie sprawdzają się w aplikacjach wymagających dużej mocy przy rozruchu. Dostępne są modele o nominalnej prędkości wyjściowej 38 lub 65 obr/min. Dzięki zastosowaniu sterownika DC możliwa jest płynna regulacja prędkości wyjściowej. Dostępny w wybranych modelach motoreduktorów filtr EMC umożliwia ograniczenie zakłóceń elektromagnetycznych. W standardzie ślimacznica wykonana jest z utwardzonego tworzywa sztucznego, zapewniając niski poziom hałasu i dobre osiągi. Istnieje opcja wykonania ślimacznicy z brązu.



W przypadku małych i średnich ilości firma DOGA jest w stanie dostosować motoreduktor do indywidualnych wymagań klienta. Adaptacje  dotyczą m.in. kształtu wałka wyjściowego, napięcia zasilania, materiału z jakiego wykonane są koła zębate, długości przewodów i typów konektorów, a także przełożeń przekładni oraz uzwojeń silnika DC.



Typowe aplikacje:



  • Rolnicze
  • Kontroli dostępu
  • Medyczne
  • Wyposażenia biura
  • Morskie



Pokaż więcej
  • 12/24 Vdc, nominalnie do 2 Nm oraz do 65 obr/min
  • Moment startowy do 10 Nm
  • Kompaktowa budowa
  • Niski poziom hałasu
  • Stopień ochrony IP40

Wybrany wariant produktu

DOGA.tif

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Filtr EMC Nie
Masa 0,9 kg
Moment maksymalny 10 Nm
Napięcie zasilania DC 12 V DC
Nominalny moment 2 Nm
Prąd maksymalny 12 A
Prąd znamionowy 3,4 A
Prędkość nominalna 38 rpm
Przełożenie 62:1
Sprzężenie zwrotne Nie

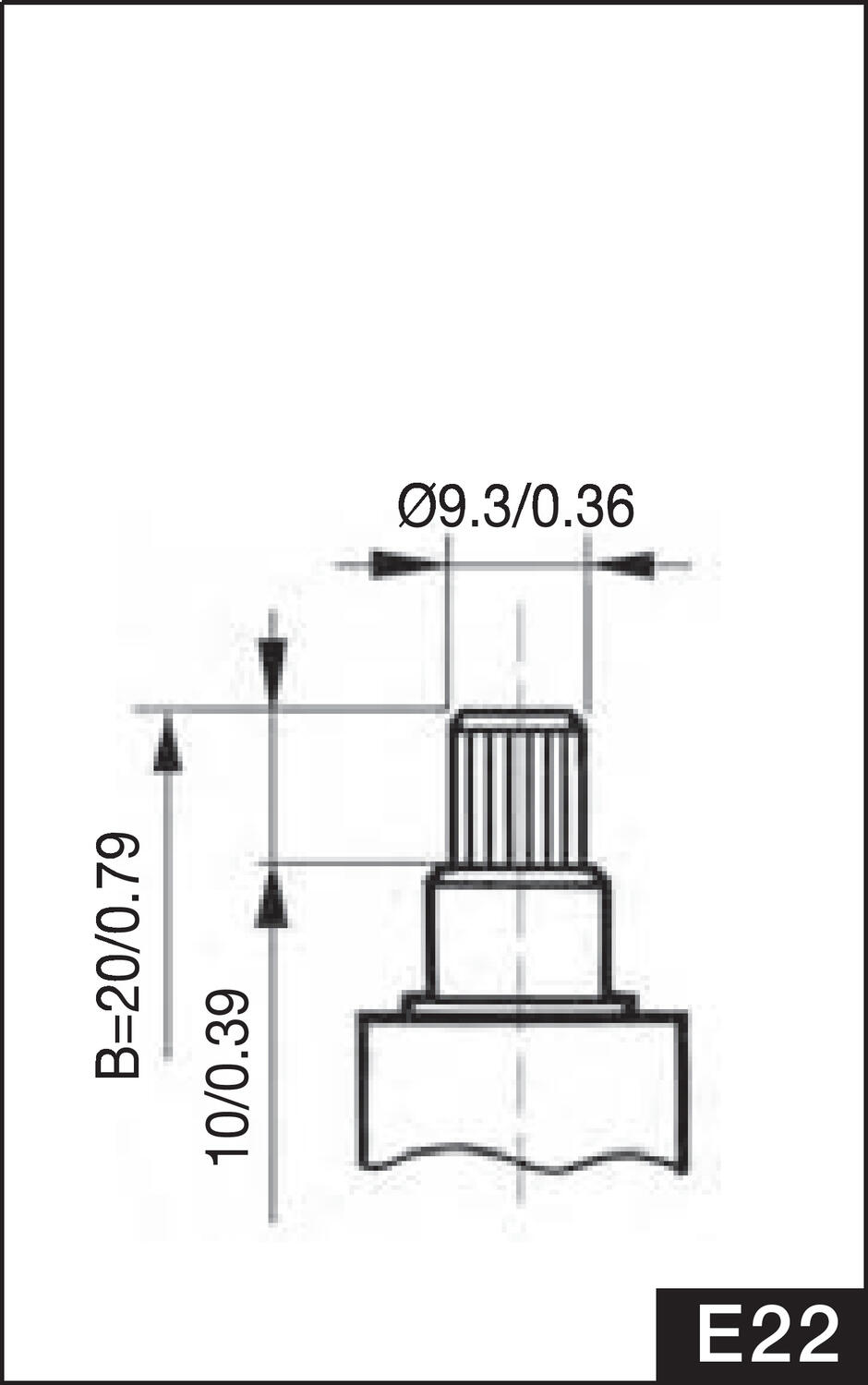

Średnica wałka 9 mm
Stopień ochrony IP IP40

Do pobrania

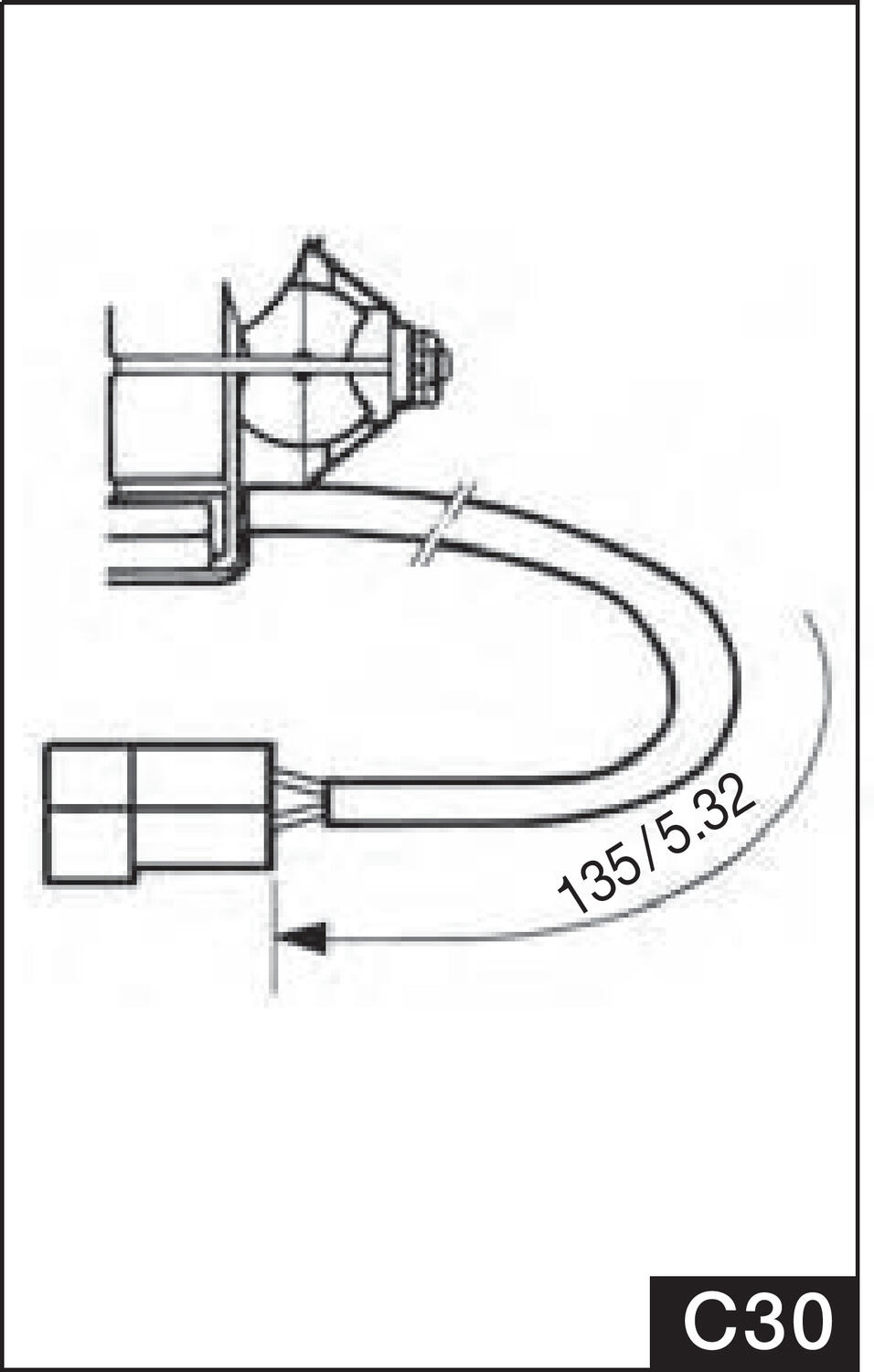

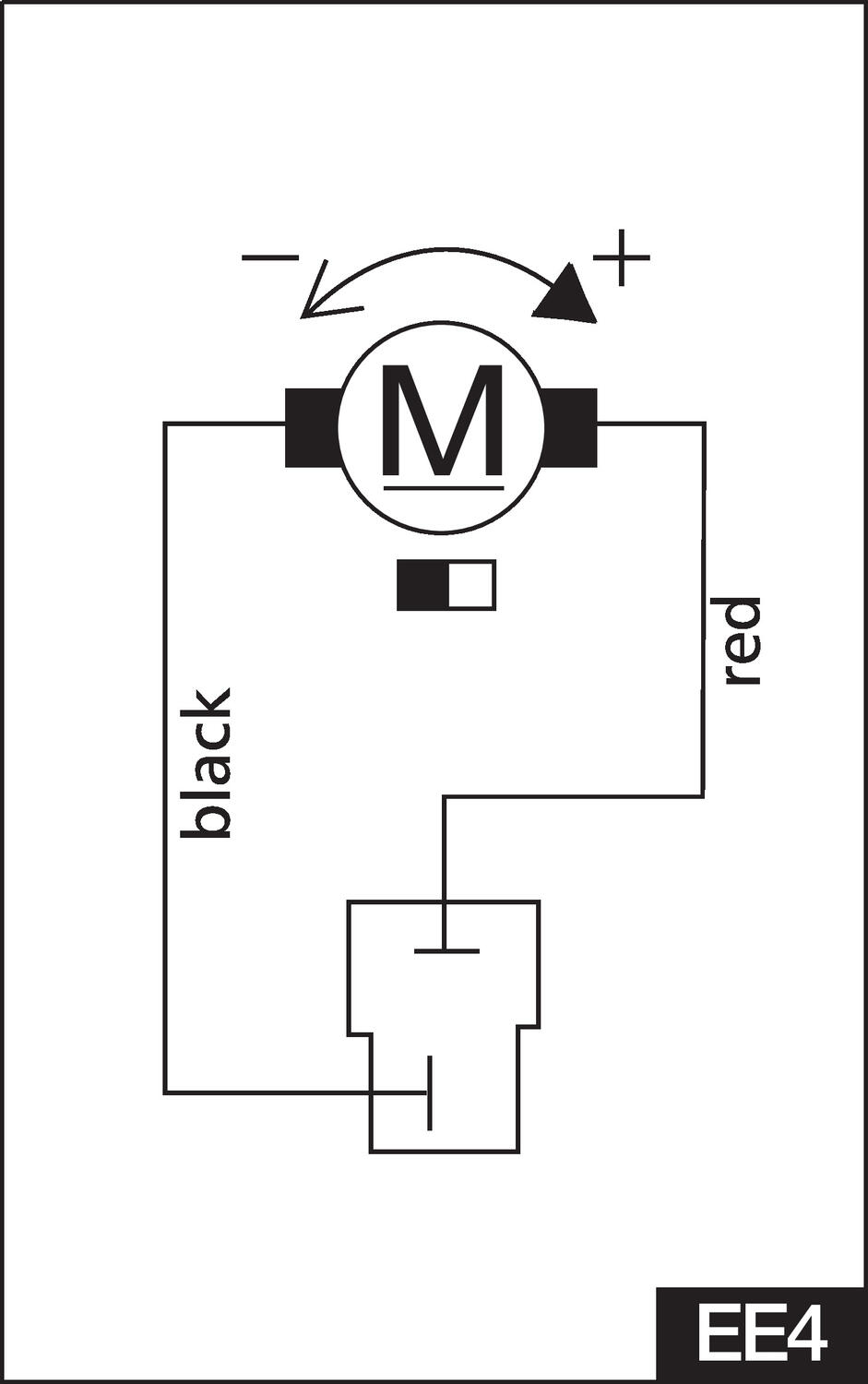

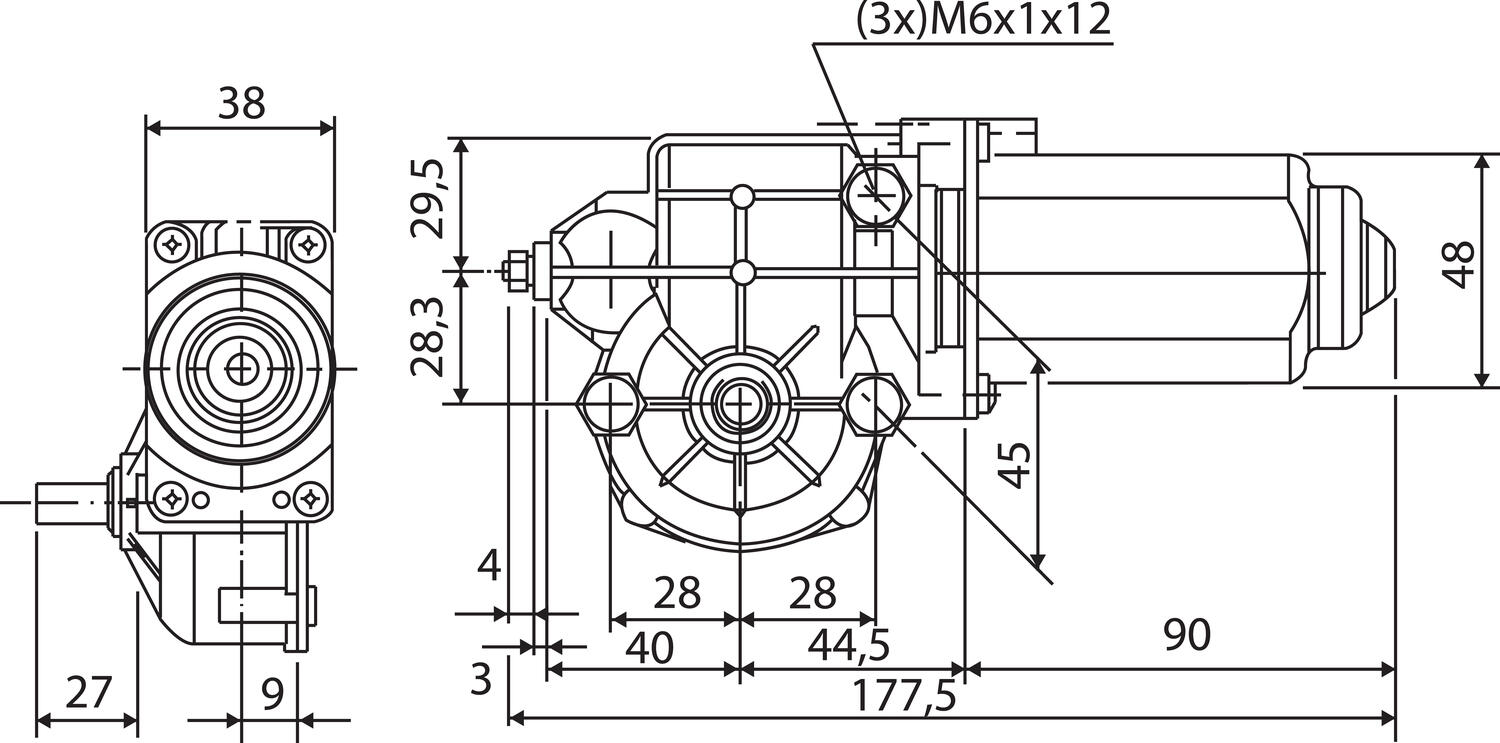

Wymiary i połączenia

Opis produktu

Motoreduktor DOGA serii 316 składa się z silnika prądu stałego z magnesami trwałymi oraz z przekładni ślimakowej. Standardowe napięcie zasilania to 12 lub 24 Vdc i może ono pochodzić z akumulatora lub zasilacza. Motoreduktory serii 316 charakteryzują się nominalnym momentem obrotowym do 2 Nm oraz momentem startowym do 10 Nm, dzięki czemu idealnie sprawdzają się w aplikacjach wymagających dużej mocy przy rozruchu. Dostępne są modele o nominalnej prędkości wyjściowej 38 lub 65 obr/min. Dzięki zastosowaniu sterownika DC możliwa jest płynna regulacja prędkości wyjściowej. Dostępny w wybranych modelach motoreduktorów filtr EMC umożliwia ograniczenie zakłóceń elektromagnetycznych. W standardzie ślimacznica wykonana jest z utwardzonego tworzywa sztucznego, zapewniając niski poziom hałasu i dobre osiągi. Istnieje opcja wykonania ślimacznicy z brązu.



W przypadku małych i średnich ilości firma DOGA jest w stanie dostosować motoreduktor do indywidualnych wymagań klienta. Adaptacje  dotyczą m.in. kształtu wałka wyjściowego, napięcia zasilania, materiału z jakiego wykonane są koła zębate, długości przewodów i typów konektorów, a także przełożeń przekładni oraz uzwojeń silnika DC.



Typowe aplikacje:



  • Rolnicze
  • Kontroli dostępu
  • Medyczne
  • Wyposażenia biura
  • Morskie



Akcesoria

Powiązane

Nowości

Motoreduktory do zastosowań na zewnątrz

Dynamicznie rozwijające się sektory, takie jak energetyka odnawialna i rolnictwo, wymagają zastosowania technologii, która nie tylko sprosta ekstremalnym temperaturom oraz zapyleniu, ale również zapewni długotrwałą i bezproblemową pracę.

Nowości

Silniki do pracy w trudnych warunkach

Firma Gefeg-Neckar specjalizuje się w dostarczaniu wysokiej jakości rozwiązań napędowych, w tym silników i motoreduktorów wykonanych ze stali nierdzewnej.

Nowości

Inteligenty gigant – mocny silnik do zadań specjalnych

PD6-EB, to najmocniejszy bezszczotkowy zestaw silników prądu stałego z serii Plug&Drive firmy Nanotec, to nowy dodatek do popularnej rodziny inteligentnych kompaktowych napędów, które łączą silnik, regulator i enkoder.

Nowości

Przemysłowe hamulce do silników elektrycznych

Hamulce Nanotec z serii BCD zostały zaprojektowane jako hamulce postojowe do silników BLDC i silników krokowych z kołnierzem o rozmiarze NEMA 23 oraz 24.

Nowości

Serwonapędy AC serii FD5

Nowa seria FD5 to wydajne serwonapędy o kompaktowej konstrukcji. Jest to rozwinięcie wcześniejszej serii FD3, z którą jest kompatybilna, dzięki czemu w łatwy sposób można ją zastąpić poprzez zmianę parametrów.

Nowości

Silniki i motoreduktory elektryczne firmy DOGA – doceniane przez producentów maszyn rolniczych

Silniki szczotkowe prądu stałego z przekładniami ślimakowymi, produkowane przez firmę DOGA, stosowane są od wielu lat i cieszą się dużym uznaniem wśród producentów maszyn rolniczych i pojazdów komunalnych.

Warianty produktu Filtr EMC Napięcie zasilania DC Nominalny moment Prąd maksymalny Prąd znamionowy Prędkość nominalna Cena
Motoreduktor 316
Motoreduktor 12 Vdc, 38 obr/min, 2 Nm
Nr produktu:
316.2711.20.00 Skopiowano
Nie
12 V DC
2 Nm
12 A
3,4 A
38 rpm
Motoreduktor 316
Motoreduktor 24 Vdc, 38 obr/min, 2 Nm
Nr produktu:
316.2711.30.00 Skopiowano
Nie
24 V DC
2 Nm
6 A
1,7 A
38 rpm
Motoreduktor 316
Motoreduktor 12 Vdc, 38 obr/min, 2 Nm
Nr produktu:
316.2761.20.00 Skopiowano
Nie
12 V DC
2 Nm
12 A
3,4 A
38 rpm
Motoreduktor 316
Motoreduktor 24 Vdc, 38 obr/min, 2 Nm
Nr produktu:
316.2761.30.00 Skopiowano
Nie
24 V DC
2 Nm
6 A
1,7 A
38 rpm
Motoreduktor 316
Motoreduktor 12 Vdc, 38 obr/min, 2 Nm, filtr EMC
Nr produktu:
316.2761.20.00E Skopiowano
Tak
12 V DC
2 Nm
12 A
3,4 A
38 rpm
Motoreduktor 316
Motoreduktor 24 Vdc, 38 obr/min, 2 Nm, filtr EMC
Nr produktu:
316.2761.30.00E Skopiowano
Tak
24 V DC
2 Nm
6 A
1,7 A
38 rpm
Motoreduktor 316
Motoreduktor 24 Vdc, 38 obr/min, 2 Nm, ślimacznica z brązu
Nr produktu:
316.9728.30.00 Skopiowano
Nie
24 V DC
2 Nm
6 A
1,7 A
38 rpm
Motoreduktor 316
Motoreduktor 12 Vdc, 65 obr/min, 1.5Nm (S3 - 10%)
Nr produktu:
316.9731.20.00 Skopiowano
Nie
12 V DC
1,5 Nm
22 A
6 A
65 rpm
Motoreduktor 316
Motoreduktor 24 Vdc, 65 obr/min, 1.5Nm (S3 - 10%)
Nr produktu:
316.9731.30.00 Skopiowano
Nie
24 V DC
1,5 Nm
11 A
3 A
65 rpm
