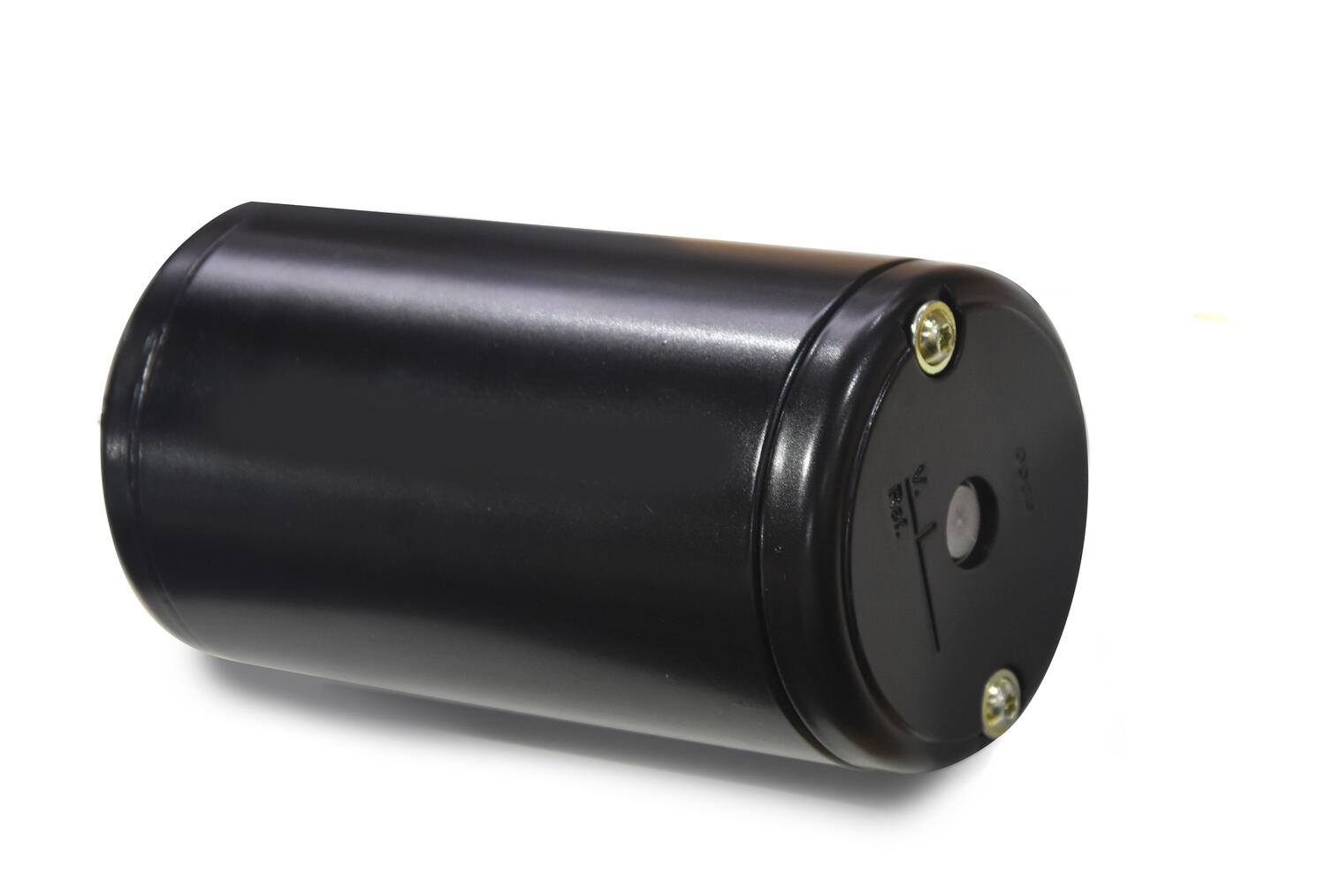

Seria 168 - silnik DC szczotkowy

Silniki firmy DOGA serii 168 o średnicy 79 mm, to szczotkowe silniki prądu stałego z magnesami trwałymi. Standardowe napięcie zasilania to 12 lub 24 V DC i może ono pochodzić z akumulatora lub zasilacza. Silniki serii 168 charakteryzują się nominalnym momentem obrotowym do 0.75 Nm oraz momentem startowym do 3 Nm, dzięki czemu idealnie sprawdzają się w aplikacjach wymagających dużej mocy przy rozruchu. Prędkość wyjściowa wynosi od 750 do 3000 obr/min, w zależności od modelu. Dzięki zastosowaniu sterownika DC możliwa jest płynna regulacja prędkości wyjściowej. Stopień ochrony IP40 w standardzie zapewnia niską ochronę przed wnikaniem pyłu i wody, a opcjonalny filtr EMC umożliwia ograniczenie zakłóceń elektromagnetycznych. Silnik ten występuje także w zestawie z przekładnią planetarną.



W przypadku małych i średnich ilości firma DOGA jest w stanie dostosować silnik do indywidualnych wymagań klienta. Adaptacje  dotyczą m.in. kształtu wałka wyjściowego, napięcia zasilania, długości przewodów i typów konektorów, a także uzwojeń silnika DC.



Typowe aplikacje:



  • Rolnicze
  • Kontroli dostępu
  • Medyczne
  • Wyposażenia biura
  • Morskie
Pokaż więcej
  • 12/24 Vdc, nominalnie do 0.75 Nm oraz do 3000 obr/min
  • 78 mm Ø
  • Cicha praca i kompaktowa budowa
  • Wysoki moment rozruchowy
  • Stopień ochrony IP40

Wybrany wariant produktu

DOGA.tif

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Filtr EMC Nie
Masa 2,6 kg
Moment maksymalny 3
Napięcie zasilania DC 12 V DC
Nominalny moment 0,5
Prąd maksymalny 64 A
Prąd znamionowy 14 A
Prędkość nominalna 1900 rpm

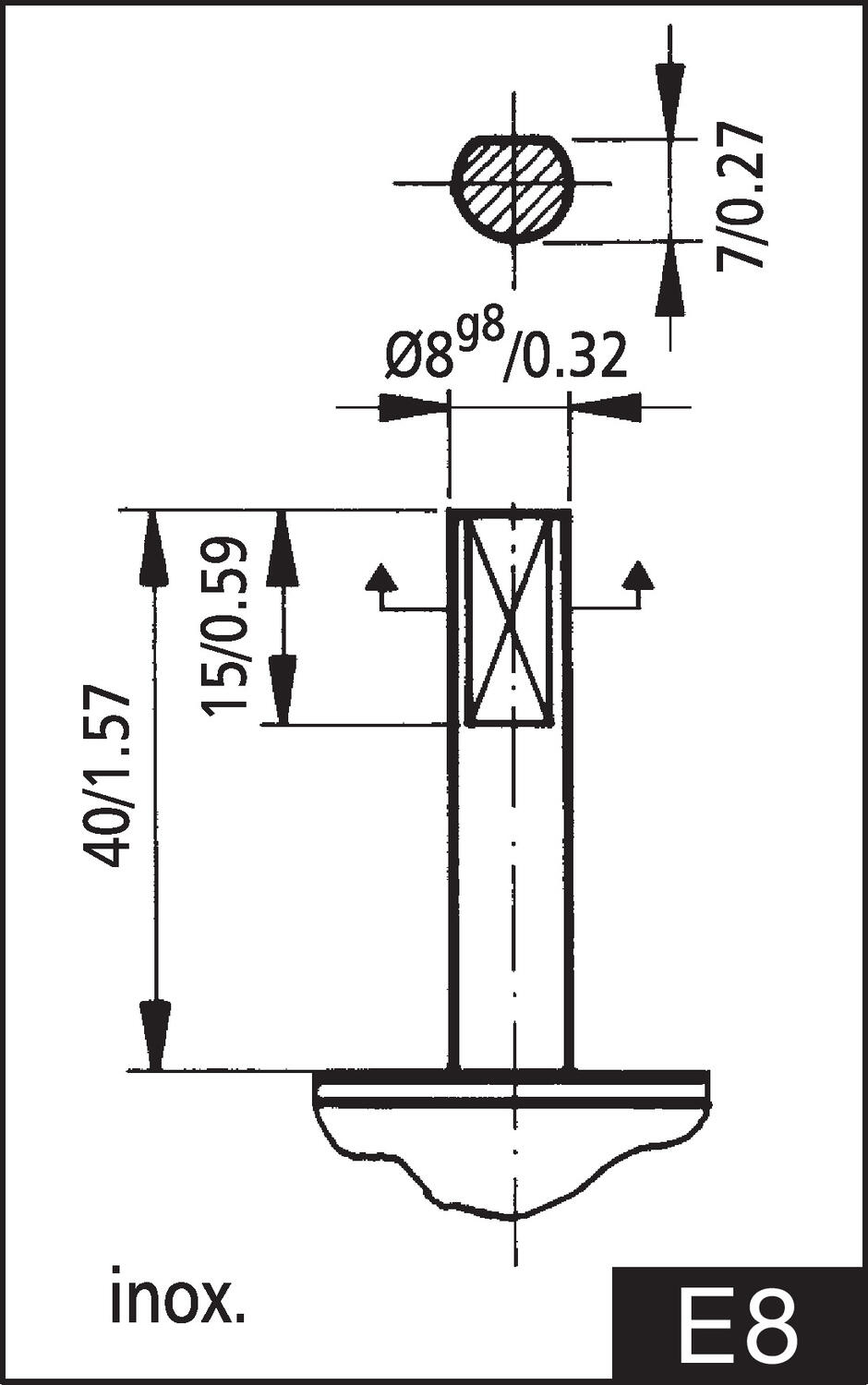

Średnica wałka 8 mm
Stopień ochrony IP IP40

Do pobrania

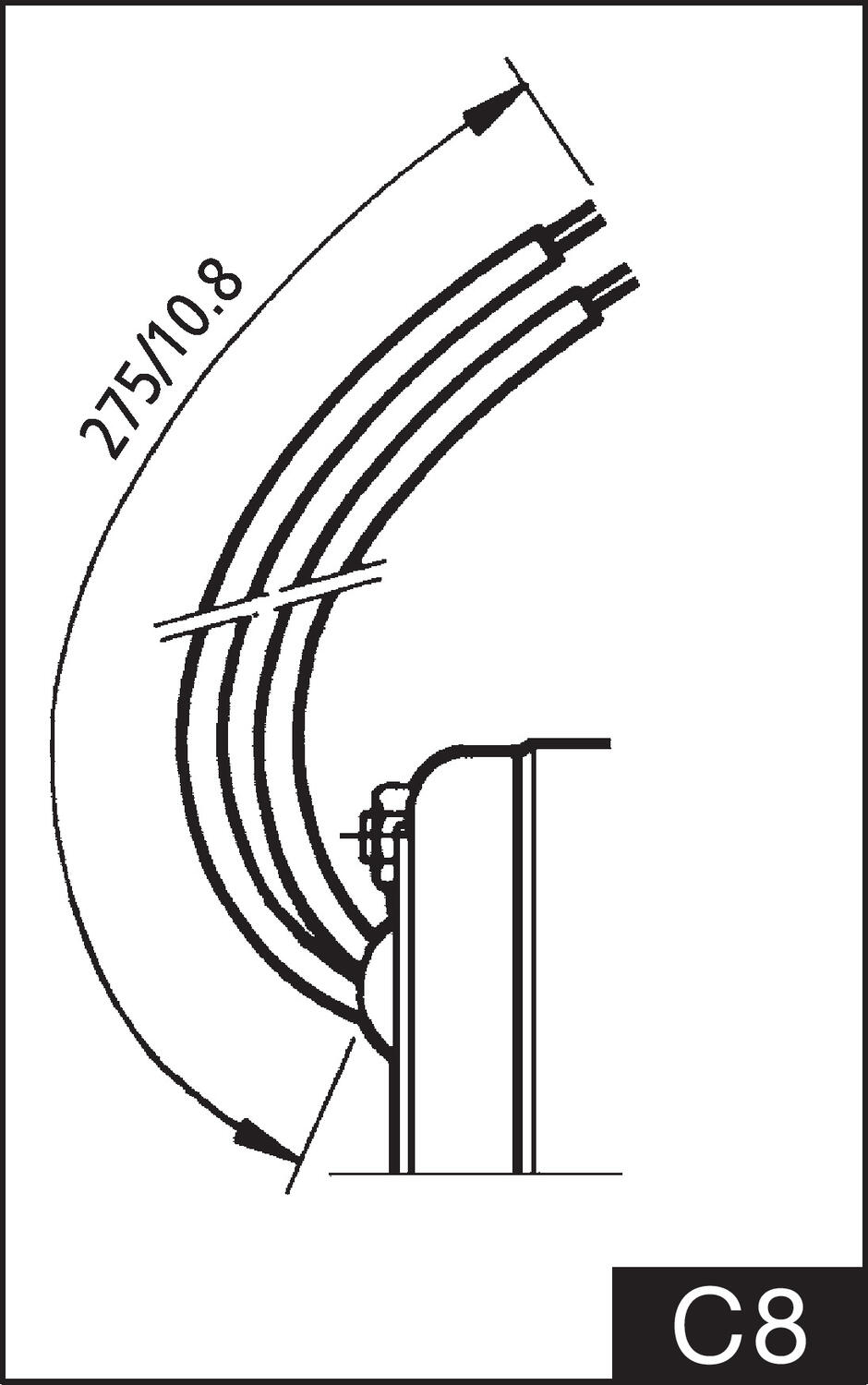

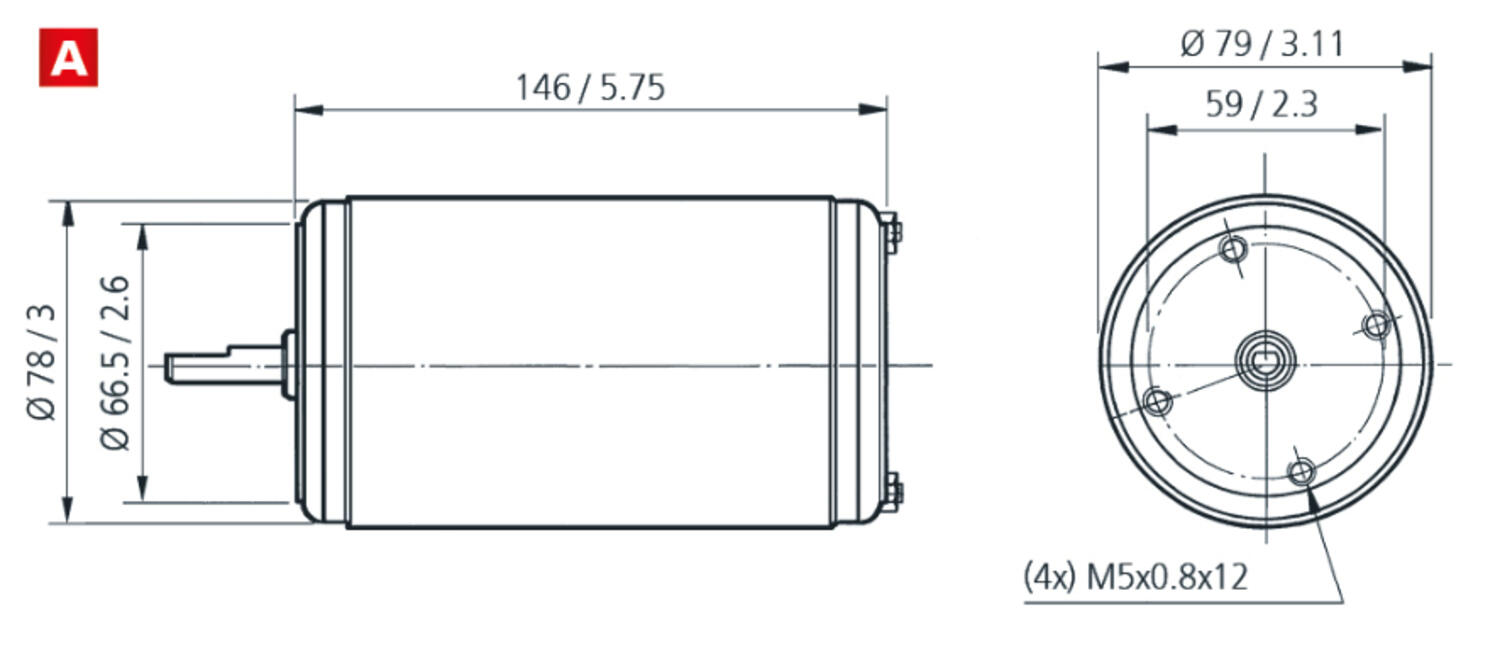

Wymiary i połączenia

Opis produktu

Silniki firmy DOGA serii 168 o średnicy 79 mm, to szczotkowe silniki prądu stałego z magnesami trwałymi. Standardowe napięcie zasilania to 12 lub 24 V DC i może ono pochodzić z akumulatora lub zasilacza. Silniki serii 168 charakteryzują się nominalnym momentem obrotowym do 0.75 Nm oraz momentem startowym do 3 Nm, dzięki czemu idealnie sprawdzają się w aplikacjach wymagających dużej mocy przy rozruchu. Prędkość wyjściowa wynosi od 750 do 3000 obr/min, w zależności od modelu. Dzięki zastosowaniu sterownika DC możliwa jest płynna regulacja prędkości wyjściowej. Stopień ochrony IP40 w standardzie zapewnia niską ochronę przed wnikaniem pyłu i wody, a opcjonalny filtr EMC umożliwia ograniczenie zakłóceń elektromagnetycznych. Silnik ten występuje także w zestawie z przekładnią planetarną.



W przypadku małych i średnich ilości firma DOGA jest w stanie dostosować silnik do indywidualnych wymagań klienta. Adaptacje  dotyczą m.in. kształtu wałka wyjściowego, napięcia zasilania, długości przewodów i typów konektorów, a także uzwojeń silnika DC.



Typowe aplikacje:



  • Rolnicze
  • Kontroli dostępu
  • Medyczne
  • Wyposażenia biura
  • Morskie

Akcesoria

Powiązane

Nowości

Motoreduktory do zastosowań na zewnątrz

Dynamicznie rozwijające się sektory, takie jak energetyka odnawialna i rolnictwo, wymagają zastosowania technologii, która nie tylko sprosta ekstremalnym temperaturom oraz zapyleniu, ale również zapewni długotrwałą i bezproblemową pracę.

Nowości

Silniki do pracy w trudnych warunkach

Firma Gefeg-Neckar specjalizuje się w dostarczaniu wysokiej jakości rozwiązań napędowych, w tym silników i motoreduktorów wykonanych ze stali nierdzewnej.

Nowości

Inteligenty gigant – mocny silnik do zadań specjalnych

PD6-EB, to najmocniejszy bezszczotkowy zestaw silników prądu stałego z serii Plug&Drive firmy Nanotec, to nowy dodatek do popularnej rodziny inteligentnych kompaktowych napędów, które łączą silnik, regulator i enkoder.

Nowości

Przemysłowe hamulce do silników elektrycznych

Hamulce Nanotec z serii BCD zostały zaprojektowane jako hamulce postojowe do silników BLDC i silników krokowych z kołnierzem o rozmiarze NEMA 23 oraz 24.

Nowości

Serwonapędy AC serii FD5

Nowa seria FD5 to wydajne serwonapędy o kompaktowej konstrukcji. Jest to rozwinięcie wcześniejszej serii FD3, z którą jest kompatybilna, dzięki czemu w łatwy sposób można ją zastąpić poprzez zmianę parametrów.

Nowości

Silniki i motoreduktory elektryczne firmy DOGA – doceniane przez producentów maszyn rolniczych

Silniki szczotkowe prądu stałego z przekładniami ślimakowymi, produkowane przez firmę DOGA, stosowane są od wielu lat i cieszą się dużym uznaniem wśród producentów maszyn rolniczych i pojazdów komunalnych.

Warianty produktu Filtr EMC Moment maksymalny Napięcie zasilania DC Nominalny moment Prąd maksymalny Prąd znamionowy Prędkość nominalna Średnica wałka Cena
168 front.jpg
Silnik 12 Vdc, 1900 obr/min, 0.50 Nm, wersja A
Nr produktu:
168.4105.20.04 Skopiowano
Nie
3
12 V DC
0,5
64 A
14 A
1900 rpm
8 mm
168 front.jpg
Silnik 24 Vdc, 1900 obr/min, 0.50 Nm, wersja A
Nr produktu:
168.4105.30.04 Skopiowano
Nie
3
24 V DC
0,5
32 A
7 A
1900 rpm
8 mm
168 front.jpg
Silnik 12 Vdc, 2800 obr/min, 0.45 Nm, wersja A
Nr produktu:
168.4108.20.04 Skopiowano
Nie
3
12 V DC
0,45
100 A
19 A
2800 rpm
8 mm
168 front.jpg
Silnik 24 Vdc, 2800 obr/min, 0.45 Nm, wersja A
Nr produktu:
168.4108.30.04 Skopiowano
Nie
3
24 V DC
0,45
52 A
10 A
2800 rpm
8 mm
168 front.jpg
Silnik 12 Vdc, 1000 obr/min, 0.75 Nm, wersja A
Nr produktu:
168.4111.20.04 Skopiowano
Nie
2,8
12 V DC
0,75
36 A
11 A
1000 rpm
8 mm
168 front.jpg
Silnik 12 Vdc, 1500 obr/min, 0.70 Nm, wersja A
Nr produktu:
168.4112.20.04 Skopiowano
Nie
3
12 V DC
0,7
56 A
14 A
1500 rpm
12 mm
168 front.jpg
Silnik 24 Vdc, 1500 obr/min, 0.70 Nm, wersja A
Nr produktu:
168.4112.30.04 Skopiowano
Nie
3
24 V DC
0,7
28 A
7 A
1500 rpm
12 mm
168 front.jpg
Silnik 24 Vdc, 3000 obr/min, 0.50 Nm, wersja A
Nr produktu:
168.4115.30.04 Skopiowano
Nie
3
24 V DC
0,5
70 A
11 A
3000 rpm
11 mm
168 front.jpg
Silnik 12 Vdc, 1900 obr/min, 0.50 Nm, wersja D
Nr produktu:
168.4116.20.04 Skopiowano
Nie
3
12 V DC
0,5
64 A
14 A
1900 rpm
8 mm
168 front.jpg
Silnik 24 Vdc, 1900 obr/min, 0.50 Nm, wersja D
Nr produktu:
168.4116.30.04 Skopiowano
Nie
3
24 V DC
0,5
32 A
7 A
1900 rpm
8 mm
168 front.jpg
Silnik 24 Vdc, 3000 obr/min, 0.50 Nm, wersja B, filtr EMC
Nr produktu:
168.4121.30.04E Skopiowano
Tak
3
24 V DC
0,5
70 A
11 A
3000 rpm
8 mm
168 front.jpg
Silnik 24 Vdc, 1000 obr/min, 0.75 Nm, wersja A
Nr produktu:
168.4122.30.04 Skopiowano
Nie
2,8
24 V DC
0,75
18 A
5,5 A
1000 rpm
11 mm
168 front.jpg
Silnik 12 Vdc, 2100 obr/min, 0.50 Nm, wersja A
Nr produktu:
168.4123.20.04 Skopiowano
Nie
3
12 V DC
0,5
76 A
16 A
2100 rpm
11 mm
168 front.jpg
Silnik 24 Vdc, 2100 obr/min, 0.50 Nm, wersja A
Nr produktu:
168.4123.30.04 Skopiowano
Nie
3
24 V DC
0,5
38 A
8 A
2100 rpm
11 mm
168 front.jpg
Silnik 24 Vdc, 750 obr/min, 0.30 Nm, wersja D
Nr produktu:
168.4134.30.04 Skopiowano
Nie
1,5
24 V DC
0,3
7 A
1,5 A
750 rpm
12 mm
168 front.jpg
Silnik 24 Vdc, 1000 obr/min, 0.75 Nm, wersja C, filtr EMC
Nr produktu:
168.4136.30.00E Skopiowano
Tak
2,8
24 V DC
0,75
18 A
5,5 A
1000 rpm
11 mm
