Seria 169 - silnik DC szczotkowy

Silniki firmy DOGA serii 169 o średnicy 79 mm, to szczotkowe silniki prądu stałego z magnesami trwałymi. Standardowe napięcie zasilania to 12 lub 24 V DC i może ono pochodzić z akumulatora lub zasilacza. Silniki serii 169 charakteryzują się nominalnym momentem obrotowym do 0.4 Nm oraz momentem startowym do 2.2 Nm, dzięki czemu idealnie sprawdzają się w aplikacjach wymagających dużej mocy przy rozruchu. Prędkość wyjściowa wynosi od 1500 do 4600 obr/min, w zależności od modelu. Dzięki zastosowaniu sterownika DC możliwa jest płynna regulacja prędkości wyjściowej. Stopień szczelności IP53 w standardzie zapewnia podstawową ochronę przed wnikaniem pyłu i wody, a opcjonalny filtr EMC umożliwia ograniczenie zakłóceń elektromagnetycznych. Silnik ten występuje także w zestawie z przekładnią planetarną.



W przypadku małych i średnich ilości firma DOGA jest w stanie dostosować silnik do indywidualnych wymagań klienta. Adaptacje  dotyczą m.in. kształtu wałka wyjściowego, napięcia zasilania, długości przewodów i typów konektorów, a także uzwojeń silnika DC.



Typowe aplikacje:



  • Rolnicze
  • Kontroli dostępu
  • Medyczne
  • Wyposażenia biura
  • Morskie
Pokaż więcej
  • 12/24 Vdc, nominalnie do 0.4 Nm oraz do 4600 obr/min
  • 79 mm Ø
  • Cicha praca i kompaktowa budowa
  • Wysoki moment rozruchowy
  • Stopień ochrony IP53

Wybrany wariant produktu

DOGA.tif

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Filtr EMC Nie
Masa 2 kg
Moment maksymalny 2
Napięcie zasilania DC 12 V DC
Nominalny moment 0,4
Prąd maksymalny 46 A
Prąd znamionowy 11 A
Prędkość nominalna 1900 rpm

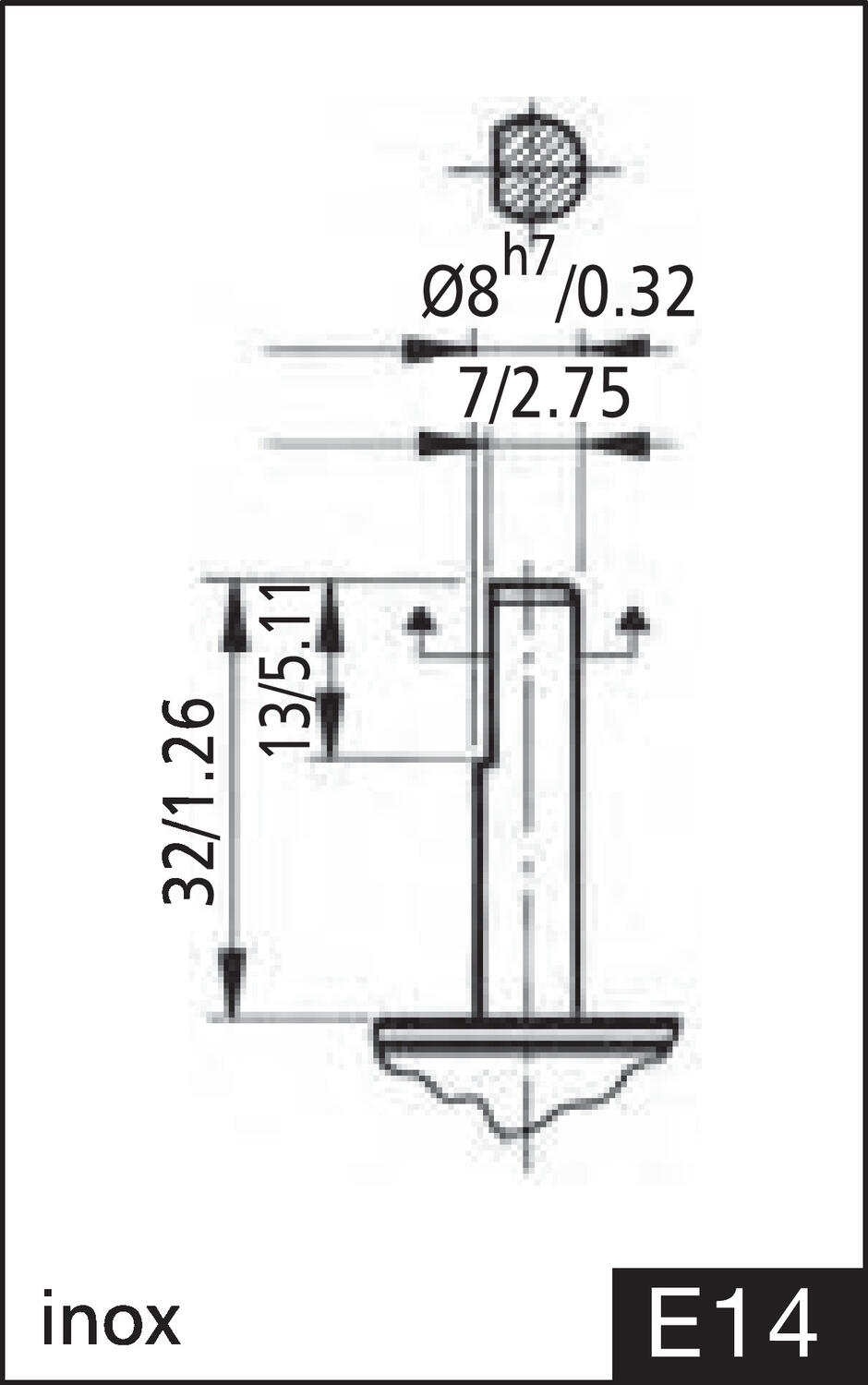

Średnica wałka 8 mm
Stopień ochrony IP IP53

Do pobrania

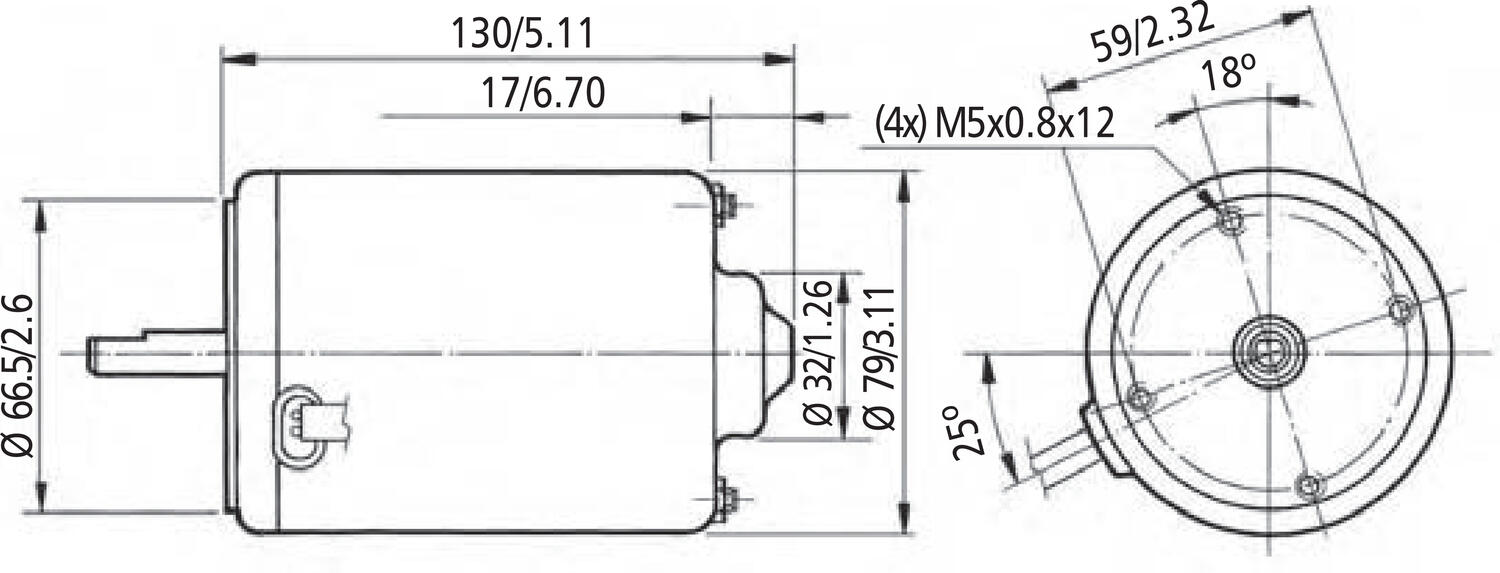

Wymiary i połączenia

Opis produktu

Silniki firmy DOGA serii 169 o średnicy 79 mm, to szczotkowe silniki prądu stałego z magnesami trwałymi. Standardowe napięcie zasilania to 12 lub 24 V DC i może ono pochodzić z akumulatora lub zasilacza. Silniki serii 169 charakteryzują się nominalnym momentem obrotowym do 0.4 Nm oraz momentem startowym do 2.2 Nm, dzięki czemu idealnie sprawdzają się w aplikacjach wymagających dużej mocy przy rozruchu. Prędkość wyjściowa wynosi od 1500 do 4600 obr/min, w zależności od modelu. Dzięki zastosowaniu sterownika DC możliwa jest płynna regulacja prędkości wyjściowej. Stopień szczelności IP53 w standardzie zapewnia podstawową ochronę przed wnikaniem pyłu i wody, a opcjonalny filtr EMC umożliwia ograniczenie zakłóceń elektromagnetycznych. Silnik ten występuje także w zestawie z przekładnią planetarną.



W przypadku małych i średnich ilości firma DOGA jest w stanie dostosować silnik do indywidualnych wymagań klienta. Adaptacje  dotyczą m.in. kształtu wałka wyjściowego, napięcia zasilania, długości przewodów i typów konektorów, a także uzwojeń silnika DC.



Typowe aplikacje:



  • Rolnicze
  • Kontroli dostępu
  • Medyczne
  • Wyposażenia biura
  • Morskie

Akcesoria

Powiązane

Nowości

Motoreduktory do zastosowań na zewnątrz

Dynamicznie rozwijające się sektory, takie jak energetyka odnawialna i rolnictwo, wymagają zastosowania technologii, która nie tylko sprosta ekstremalnym temperaturom oraz zapyleniu, ale również zapewni długotrwałą i bezproblemową pracę.

Nowości

Silniki do pracy w trudnych warunkach

Firma Gefeg-Neckar specjalizuje się w dostarczaniu wysokiej jakości rozwiązań napędowych, w tym silników i motoreduktorów wykonanych ze stali nierdzewnej.

Nowości

Inteligenty gigant – mocny silnik do zadań specjalnych

PD6-EB, to najmocniejszy bezszczotkowy zestaw silników prądu stałego z serii Plug&Drive firmy Nanotec, to nowy dodatek do popularnej rodziny inteligentnych kompaktowych napędów, które łączą silnik, regulator i enkoder.

Nowości

Przemysłowe hamulce do silników elektrycznych

Hamulce Nanotec z serii BCD zostały zaprojektowane jako hamulce postojowe do silników BLDC i silników krokowych z kołnierzem o rozmiarze NEMA 23 oraz 24.

Nowości

Serwonapędy AC serii FD5

Nowa seria FD5 to wydajne serwonapędy o kompaktowej konstrukcji. Jest to rozwinięcie wcześniejszej serii FD3, z którą jest kompatybilna, dzięki czemu w łatwy sposób można ją zastąpić poprzez zmianę parametrów.

Nowości

Silniki i motoreduktory elektryczne firmy DOGA – doceniane przez producentów maszyn rolniczych

Silniki szczotkowe prądu stałego z przekładniami ślimakowymi, produkowane przez firmę DOGA, stosowane są od wielu lat i cieszą się dużym uznaniem wśród producentów maszyn rolniczych i pojazdów komunalnych.

Warianty produktu Masa Moment maksymalny Napięcie zasilania DC Nominalny moment Prąd maksymalny Prąd znamionowy Prędkość nominalna Średnica wałka Cena
169_hero.tif
Silnik 12 Vdc, 1900 obr/min, 0.40 Nm, wersja A
Nr produktu:
169.4106.20.04 Skopiowano
2 kg
2
12 V DC
0,4
46 A
11 A
1900 rpm
8 mm
169_hero.tif
Silnik 24 Vdc, 1900 obr/min, 0.40 Nm, wersja A
Nr produktu:
169.4106.30.04 Skopiowano
2 kg
2
24 V DC
0,4
23 A
5,5 A
1900 rpm
8 mm
169_hero.tif
Silnik 12 Vdc, 2900 obr/min, 0.40 Nm, wersja A
Nr produktu:
169.4107.20.04 Skopiowano
2 kg
2,2
12 V DC
0,4
100 A
16 A
2900 rpm
12 mm
169_hero.tif
Silnik 24 Vdc, 2900 obr/min, 0.40 Nm, wersja A
Nr produktu:
169.4107.30.04 Skopiowano
2 kg
2,2
24 V DC
0,4
50 A
8 A
2900 rpm
12 mm
169_hero.tif
Silnik 12 Vdc, 1500 obr/min, 0.40 Nm, wersja A
Nr produktu:
169.4110.20.04 Skopiowano
2 kg
2
12 V DC
0,4
38 A
9 A
1500 rpm
12 mm
169_hero.tif
Silnik 24 Vdc, 1500 obr/min, 0.40 Nm, wersja A
Nr produktu:
169.4110.30.04 Skopiowano
2 kg
2
24 V DC
0,4
19 A
4,5 A
1500 rpm
12 mm
169_hero.tif
Silnik 12 Vdc, 3200 obr/min, 0.40 Nm, wersja C
Nr produktu:
169.4113.20.09 Skopiowano
1,37 kg
2,2
12 V DC
0,4
85 A
16 A
3200 rpm
10 mm
169_hero.tif
Silnik 24 Vdc, 3200 obr/min, 0.40 Nm, wersja C
Nr produktu:
169.4113.30.09 Skopiowano
1,37 kg
2,2
24 V DC
0,4
43 A
8 A
3200 rpm
10 mm
169_hero.tif
Silnik 12 Vdc, 4600 obr/min, 0.30 Nm, wersja C
Nr produktu:
169.4122.20.09 Skopiowano
1,37 kg
1,8
12 V DC
0,3
100 A
16 A
4600 rpm
10 mm
169_hero.tif
Silnik 12 Vdc, 1900 obr/min, 0.40 Nm, wersja B
Nr produktu:
169.4124.20.04 Skopiowano
2 kg
2
12 V DC
0,4
46 A
11 A
1900 rpm
8 mm
169_hero.tif
Silnik 24 Vdc, 1900 obr/min, 0.40 Nm, wersja B
Nr produktu:
169.4124.30.04 Skopiowano
2 kg
2
24 V DC
0,4
23 A
5,5 A
1900 rpm
8 mm
169_hero.tif
Silnik 12 Vdc, 1500 obr/min, 0.40 Nm, wersja B
Nr produktu:
169.4128.20.04 Skopiowano
2 kg
2
12 V DC
0,4
38 A
9 A
1500 rpm
10 mm
