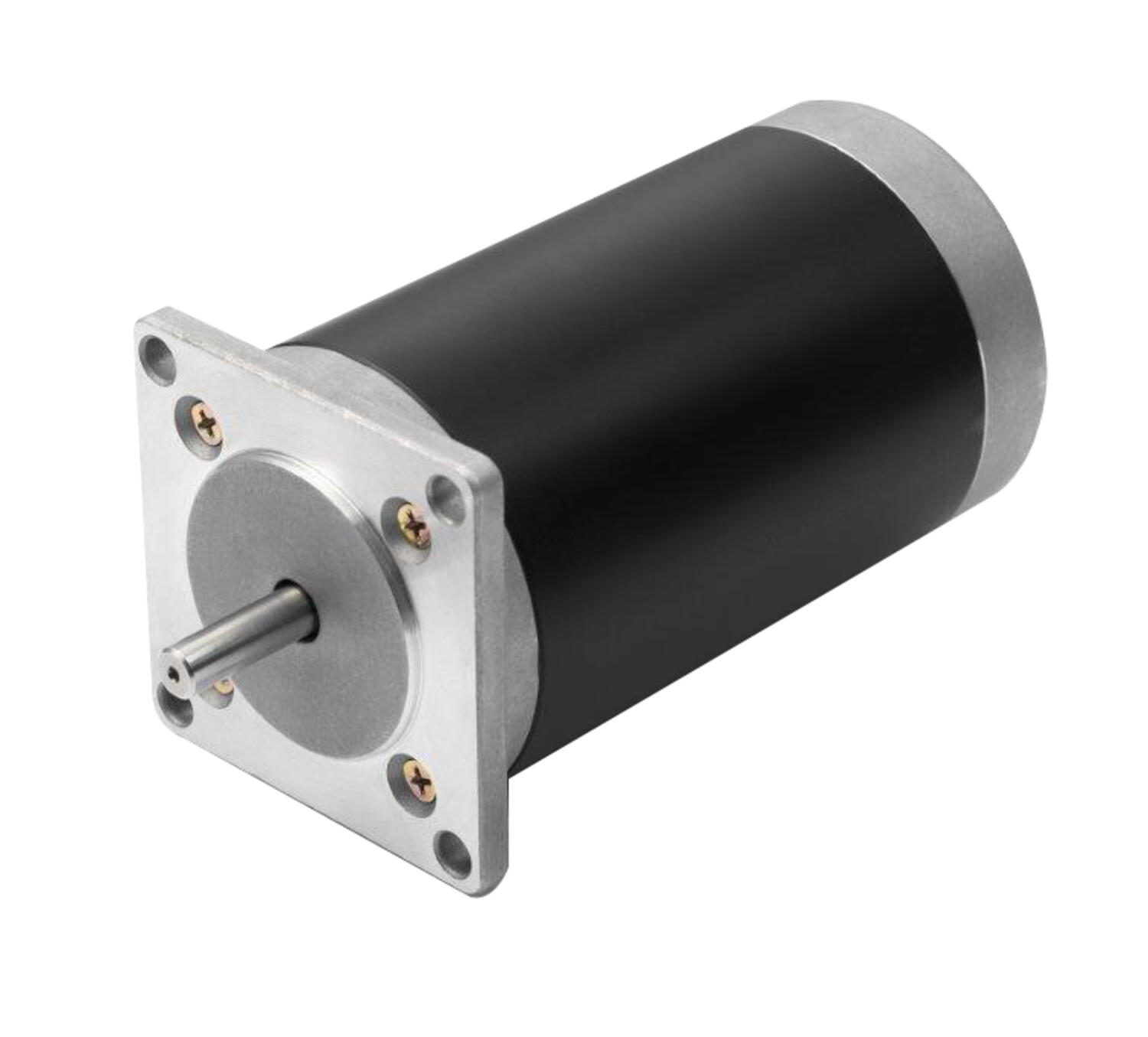

FULLING

Seria FL57ST

2-fazowy hybrydowy silnik krokowy

  • Kąt obrotu 0.9° lub 1.8°
  • NEMA 23
  • Moment trzymający od 0,28 do 2,3 Nm
  • Możliwość zamontowania przekładni oraz enkodera
  • Wariant ze zintegrowanym złączem wtykowym

Wybrany wariant produktu

fulling logo.jpg

Pobierz PDF

Dane techniczne/dokumentacja

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Długość 41 mm
Długość przewodu 300 mm
Indukcyjność 4 mH
Kąt obrotu 1,8 °
Klasa izolacji uwojeń B
Liczba faz 2
Liczba przewodów 6 szt
Masa 0,54 kg
Moment bezwładności 57 g.cm²
Moment trzymający 0,28
Prąd fazowy 1,1 A
Rezystancja 3,6 Ω
Rezystancja izolacji 100 MΩ
Rozmiar NEMA 23
Siła osiowa 15 N
Siła promieniowa 75 N
Średnica wałka 6,35 mm
Stopień ochrony IP IP30
Temperatura otoczenia od -20°C do +50°C
Wbudowany kontroler NIE
Wymiar obudowy 57x57 mm

Do pobrania

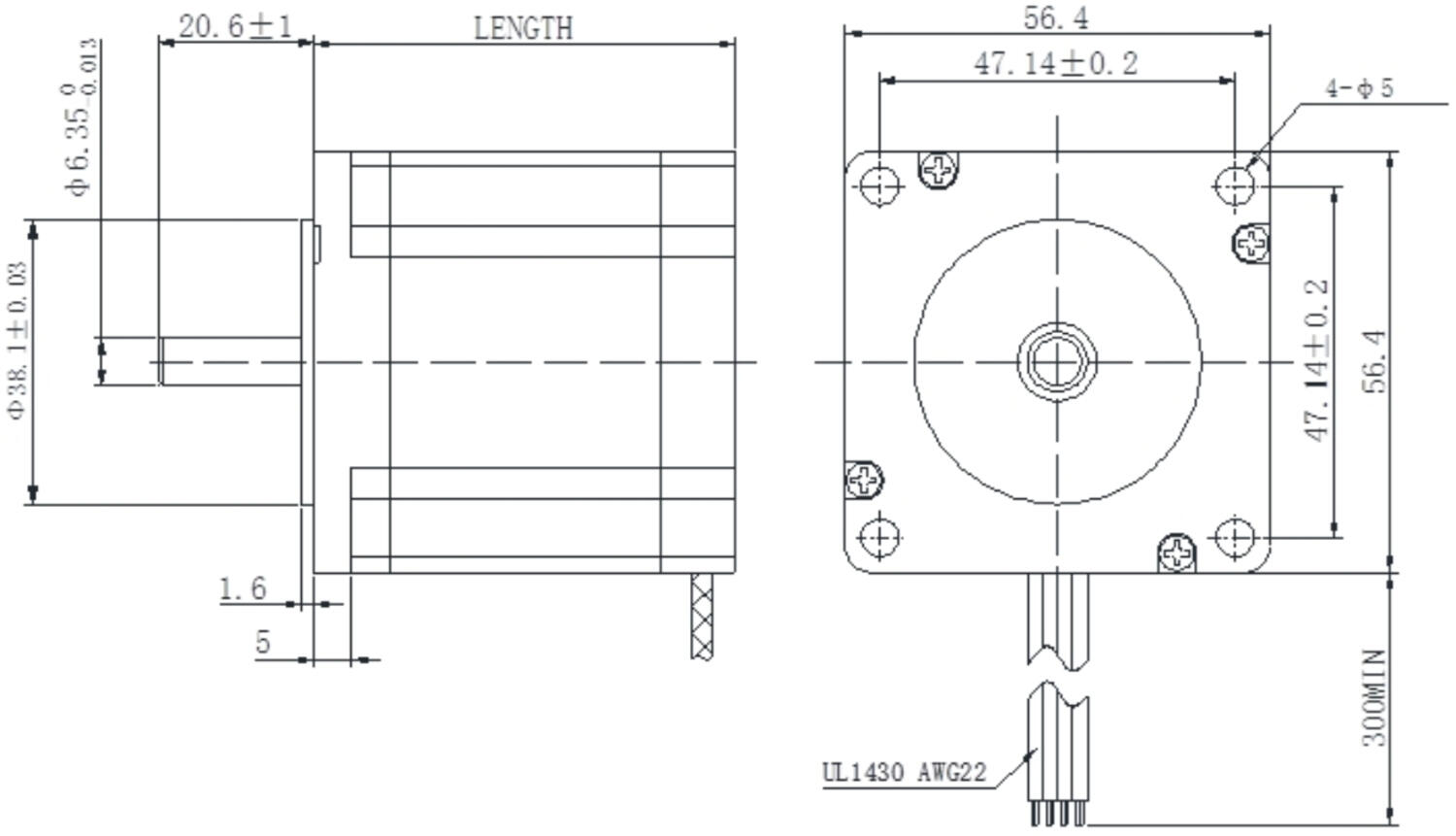

Wymiary i połączenia

Rysunki techniczne

Akcesoria

Podobne produkty

Powiązane

Nowości

Motoreduktory do zastosowań na zewnątrz

Dynamicznie rozwijające się sektory, takie jak energetyka odnawialna i rolnictwo, wymagają zastosowania technologii, która nie tylko sprosta ekstremalnym temperaturom oraz zapyleniu, ale również zapewni długotrwałą i bezproblemową pracę.

Nowości

Silniki do pracy w trudnych warunkach

Firma Gefeg-Neckar specjalizuje się w dostarczaniu wysokiej jakości rozwiązań napędowych, w tym silników i motoreduktorów wykonanych ze stali nierdzewnej.

Nowości

Przekładnie planetarne z piastą

Precyzyjne przekładnie planetarne z piastą znajdują zastosowanie w napędach pojazdów AGV i AMR. Firma Newstart Motion oferuje dwie serie przekładni zakończonych piastą: AD – w wykonaniu prostym oraz ADR – w wykonaniu kątowym.

Nowości

Motoreduktory Doga 311E z wbudowanym sterownikiem

Podobnie jak w przypadku serii 319 i 319E istniejących na rynku od wielu lat, najnowsza seria motoreduktorów firmy DOGA – 311, ma swój odpowiednik z wbudowanym elektronicznym modułem sterującym – 311E. Są to wysokiej jakości kompaktowe motoreduktory.

Nowości

Inteligenty gigant – mocny silnik do zadań specjalnych

PD6-EB, to najmocniejszy bezszczotkowy zestaw silników prądu stałego z serii Plug&Drive firmy Nanotec, to nowy dodatek do popularnej rodziny inteligentnych kompaktowych napędów, które łączą silnik, regulator i enkoder.

Nowości

Przemysłowe hamulce do silników elektrycznych

Hamulce Nanotec z serii BCD zostały zaprojektowane jako hamulce postojowe do silników BLDC i silników krokowych z kołnierzem o rozmiarze NEMA 23 oraz 24.

Warianty produktu Długość Długość przewodu Indukcyjność Kąt obrotu Liczba przewodów Masa Moment bezwładności Moment trzymający Prąd fazowy Rezystancja Średnica wałka Cena
FL57ST
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57ST41-1106A Skopiowano
41 mm
300 mm
4 mH
1,8 °
6 szt
0,54 kg
57 g.cm²
0,28
1,1 A
3,6 Ω
6,35 mm

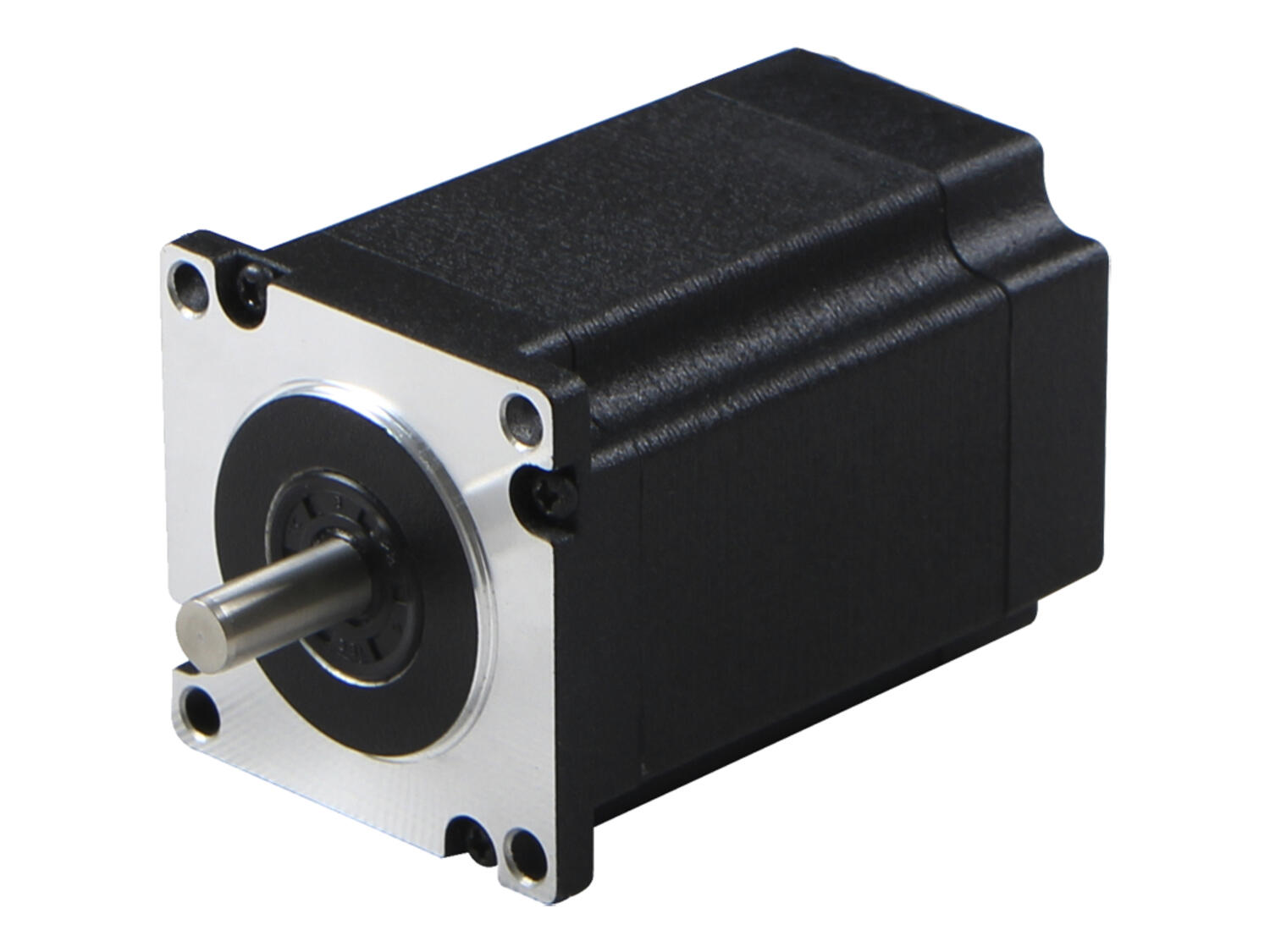

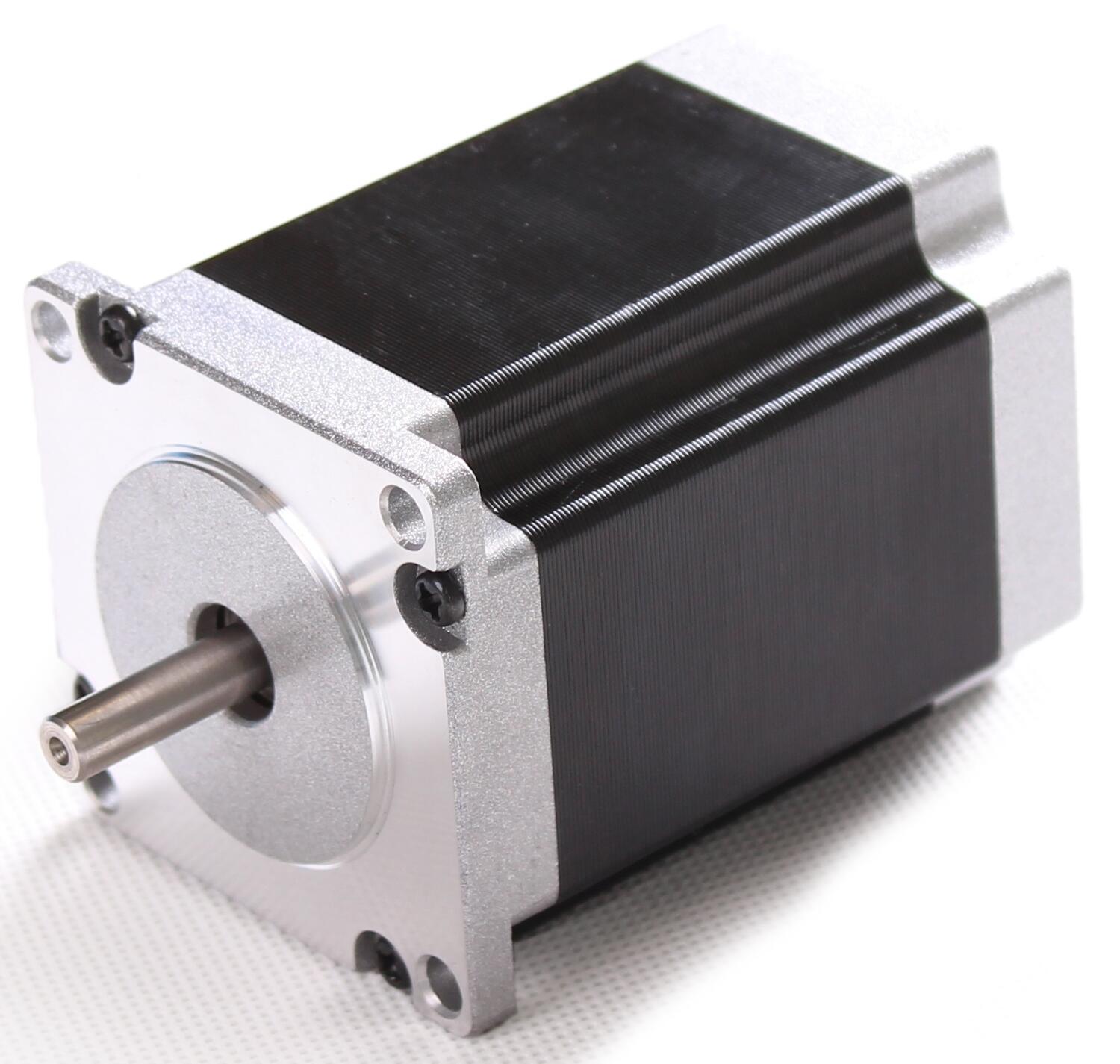

Seria FL57STH
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57STH41-2006A Skopiowano
41 mm
300 mm
1,4 mH
1,8 °
6 szt
0,45 kg
120 g.cm²
0,39
2 A
1,4 Ω
6,35 mm

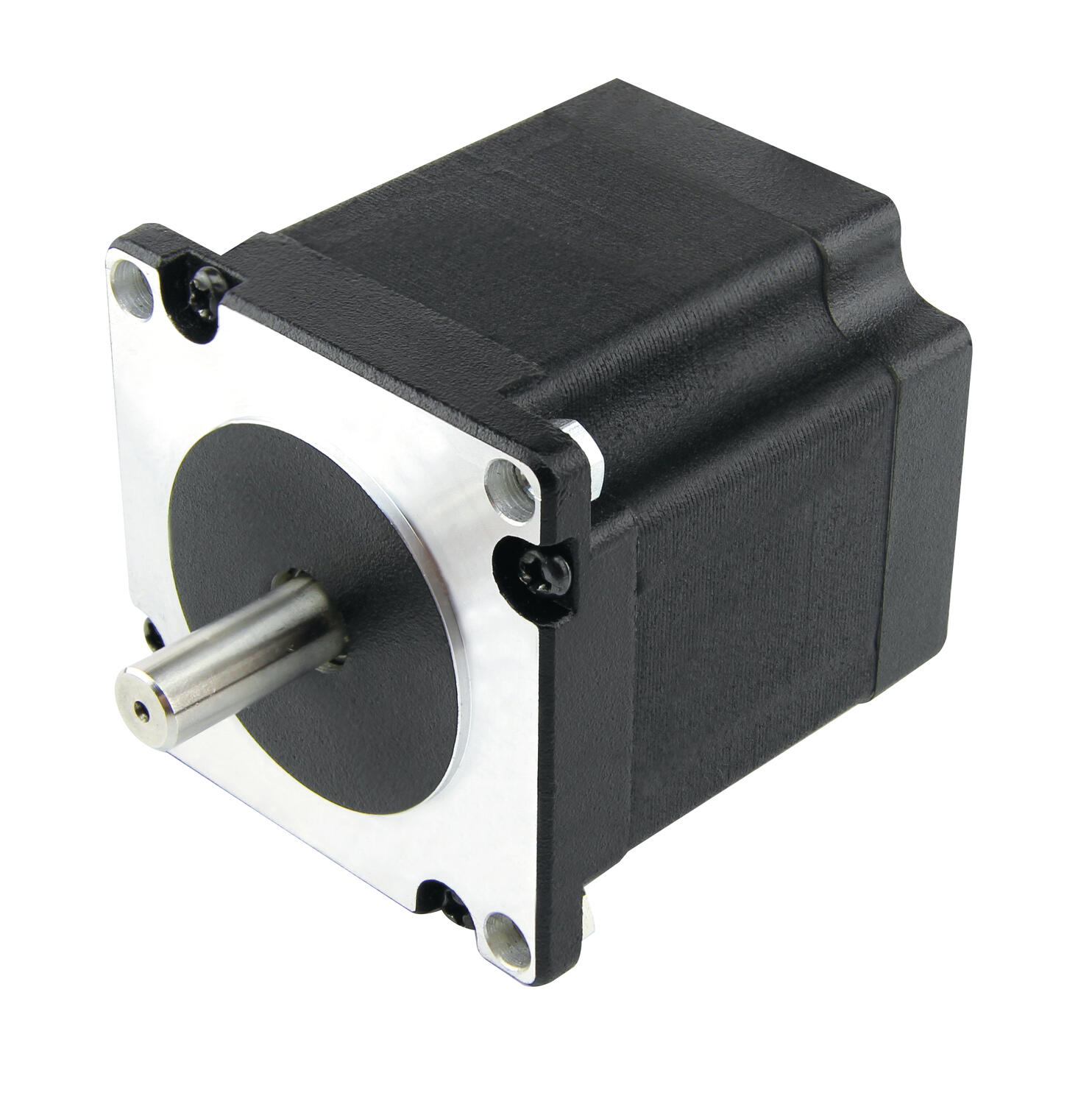

FL57STH.tif
Dwufazowy, hybrydowy silnik krokowy, 0.9°
Nr produktu:
FL57STH41-2006MA Skopiowano
41 mm
300 mm
2,2 mH
0,9 °
6 szt
0,45 kg
120 g.cm²
0,39
2 A
1,4 Ω
6,35 mm
Seria FL57STH
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57STH41-2804A Skopiowano
41 mm
300 mm
1,4 mH
1,8 °
4 szt
0,45 kg
120 g.cm²
0,55
2,8 A
0,7 Ω
6,35 mm
FL57STH.tif
Dwufazowy, hybrydowy silnik krokowy, 0.9°
Nr produktu:
FL57STH41-2804MA Skopiowano
41 mm
300 mm
2,2 mH
0,9 °
4 szt
0,45 kg
120 g.cm²
0,55
2,8 A
0,7 Ω
6,35 mm

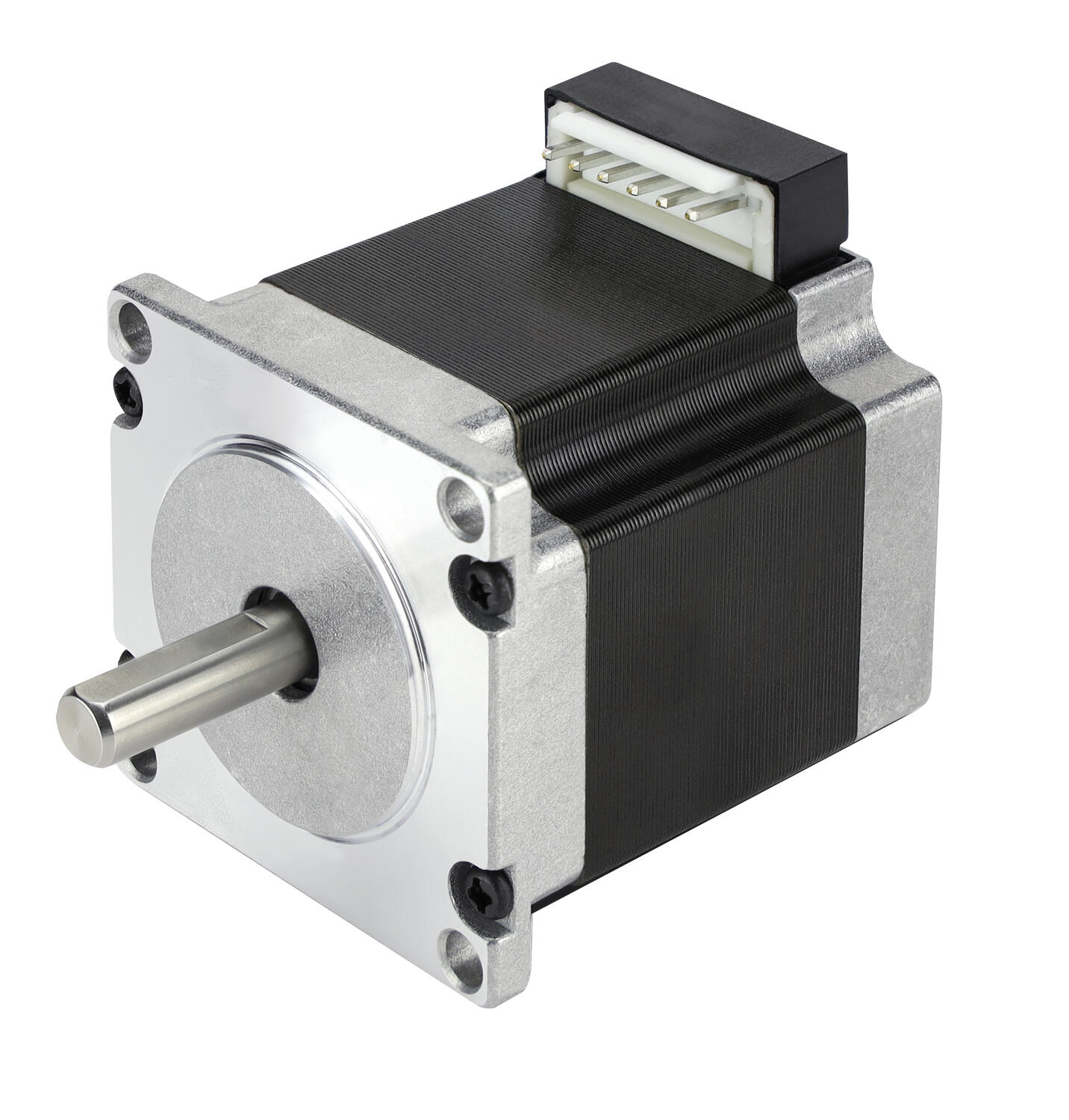

FL57STC.tif
Dwufazowy, hybrydowy silnik krokowy ze zintegrowanym zlaczem wtykowym, 1.8°
Nr produktu:
FL57STC41-2804AC Skopiowano
40,5 mm
500 mm
1,8 mH
1,8 °
4 szt
0,45 kg
120 g.cm²
0,6
2,8 A
0,78 Ω
6,35 mm
Seria FL57STH
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57STH51-2006A Skopiowano
51 mm
300 mm
2,2 mH
1,8 °
6 szt
0,65 kg
275 g.cm²
0,72
2 A
1,65 Ω
6,35 mm
FL57ST
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57ST51-2804A Skopiowano
51 mm
300 mm
2,1 mH
1,8 °
4 szt
0,6 kg
110 g.cm²
0,69
2,8 A
0,85 Ω
6,35 mm
Seria FL57STH
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57STH51-2804A Skopiowano
51 mm
300 mm
2,2 mH
1,8 °
4 szt
0,65 kg
275 g.cm²
1
2,8 A
0,83 Ω
6,35 mm
Seria FL57STH
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57STH56-2006A Skopiowano
56 mm
300 mm
2,5 mH
1,8 °
6 szt
0,7 kg
300 g.cm²
0,9
2 A
1,8 Ω
6,35 mm
FL57STH.tif
Dwufazowy, hybrydowy silnik krokowy, 0.9°
Nr produktu:
FL57STH56-2006MA Skopiowano
56 mm
300 mm
4,5 mH
0,9 °
6 szt
0,7 kg
300 g.cm²
0,9
2 A
1,8 Ω
6,35 mm
FL57ST
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57ST56-2554A Skopiowano
56 mm
300 mm
3,6 mH
1,8 °
4 szt
0,65 kg
135 g.cm²
0,84
2,55 A
1,1 Ω
6,35 mm
Seria FL57STH
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57STH56-2804A Skopiowano
56 mm
300 mm
2,5 mH
1,8 °
4 szt
0,7 kg
300 g.cm²
1,26
2,8 A
0,9 Ω
6,35 mm
FL57STH.tif
Dwufazowy, hybrydowy silnik krokowy, 0.9°
Nr produktu:
FL57STH56-2804MA Skopiowano
56 mm
300 mm
4,5 mH
0,9 °
4 szt
0,7 kg
300 g.cm²
1,2
2,8 A
0,9 Ω
6,35 mm
FL57STC.tif
Dwufazowy, hybrydowy silnik krokowy ze zintegrowanym zlaczem wtykowym, 1.8°
Nr produktu:
FL57STC56-2804AC Skopiowano
56 mm
500 mm
3,2 mH
1,8 °
4 szt
0,7 kg
300 g.cm²
1,4
2,8 A
1 Ω
6,35 mm
FL57ST
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57ST76-1506A Skopiowano
76 mm
300 mm
6 mH
1,8 °
6 szt
0,95 kg
200 g.cm²
0,9
1,5 A
3,6 Ω
6,35 mm
Seria FL57STH
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57STH76-2006A Skopiowano
76 mm
300 mm
3,6 mH
1,8 °
6 szt
1 kg
480 g.cm²
1,35
2 A
2,25 Ω
6,35 mm
FL57STH.tif
Dwufazowy, hybrydowy silnik krokowy, 0.9°
Nr produktu:
FL57STH76-2006MA Skopiowano
76 mm
300 mm
5,6 mH
0,9 °
6 szt
1 kg
480 g.cm²
1,35
2 A
2,25 Ω
6,35 mm
Seria FL57STH
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57STH76-2804A Skopiowano
76 mm
300 mm
3,6 mH
1,8 °
4 szt
1 kg
480 g.cm²
1,89
2,8 A
1,13 Ω
6,35 mm
FL57STH.tif
Dwufazowy, hybrydowy silnik krokowy, 0.9°
Nr produktu:
FL57STH76-2804MA Skopiowano
76 mm
300 mm
5,6 mH
0,9 °
4 szt
1 kg
480 g.cm²
1,8
2,8 A
1,13 Ω
6,35 mm
FL57STC.tif
Dwufazowy, hybrydowy silnik krokowy ze zintegrowanym zlaczem wtykowym, 1.8°
Nr produktu:
FL57STC76-2804AC Skopiowano
76,5 mm
500 mm
5,3 mH
1,8 °
4 szt
1,1 kg
480 g.cm²
2,3
2,8 A
1,3 Ω
6,35 mm
Seria FL57STH
Dwufazowy, hybrydowy silnik krokowy, 1.8°
Nr produktu:
FL57STH115-2804A Skopiowano
115 mm
300 mm
1,5 mH
1,8 °
4 szt
1,8 kg
650 g.cm²
1,89
2,8 A
2,1 Ω
10 mm
