FULLING

Silniki krokowe z wałem drążonym

2-fazowy hybrydowy silnik krokowy

  • Kąt obrotu 1.8°
  • Wał drążony
  • Od NEMA 8 do NEMA 34
  • Moment trzymający od 0,022 do 8,5 Nm
  • Dostępne wersje z podwójnym wałkiem

Wybrany wariant produktu

fulling logo.jpg

Pobierz PDF

Dane techniczne/dokumentacja

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Długość 33 mm
Długość przewodu 300 mm
Dostawca Fulling
Indukcyjność 2,6 mH
Kąt obrotu 1,8 °
Klasa izolacji uwojeń B
Liczba faz 2
Liczba przewodów 4 szt
Masa 0,06 kg
Moment bezwładności 2 g.cm²
Moment trzymający 0,022
Prąd fazowy 0,6 A
Rezystancja 6,4 Ω
Rezystancja izolacji 100 MΩ
Rozmiar NEMA 8
Siła osiowa 4 N
Siła promieniowa 10 N
Średnica wałka 6 mm
Stopień ochrony IP IP30
Temperatura otoczenia od -20°C do +50°C
Wbudowany kontroler NIE
Wymiar obudowy 20x20 mm
Zintegrowane złącze wtykowe TAK

Do pobrania

Wymiary i połączenia

Rysunki techniczne

Akcesoria

Powiązane

Nowości

Motoreduktory do zastosowań na zewnątrz

Dynamicznie rozwijające się sektory, takie jak energetyka odnawialna i rolnictwo, wymagają zastosowania technologii, która nie tylko sprosta ekstremalnym temperaturom oraz zapyleniu, ale również zapewni długotrwałą i bezproblemową pracę.

Nowości

Silniki do pracy w trudnych warunkach

Firma Gefeg-Neckar specjalizuje się w dostarczaniu wysokiej jakości rozwiązań napędowych, w tym silników i motoreduktorów wykonanych ze stali nierdzewnej.

Nowości

Przekładnie planetarne z piastą

Precyzyjne przekładnie planetarne z piastą znajdują zastosowanie w napędach pojazdów AGV i AMR. Firma Newstart Motion oferuje dwie serie przekładni zakończonych piastą: AD – w wykonaniu prostym oraz ADR – w wykonaniu kątowym.

Nowości

Motoreduktory Doga 311E z wbudowanym sterownikiem

Podobnie jak w przypadku serii 319 i 319E istniejących na rynku od wielu lat, najnowsza seria motoreduktorów firmy DOGA – 311, ma swój odpowiednik z wbudowanym elektronicznym modułem sterującym – 311E. Są to wysokiej jakości kompaktowe motoreduktory.

Nowości

Inteligenty gigant – mocny silnik do zadań specjalnych

PD6-EB, to najmocniejszy bezszczotkowy zestaw silników prądu stałego z serii Plug&Drive firmy Nanotec, to nowy dodatek do popularnej rodziny inteligentnych kompaktowych napędów, które łączą silnik, regulator i enkoder.

Nowości

Przemysłowe hamulce do silników elektrycznych

Hamulce Nanotec z serii BCD zostały zaprojektowane jako hamulce postojowe do silników BLDC i silników krokowych z kołnierzem o rozmiarze NEMA 23 oraz 24.

Warianty produktu Długość Indukcyjność Liczba przewodów Masa Moment bezwładności Moment trzymający Prąd fazowy Rezystancja Rozmiar Siła osiowa Siła promieniowa Średnica wałka Wymiar obudowy Cena

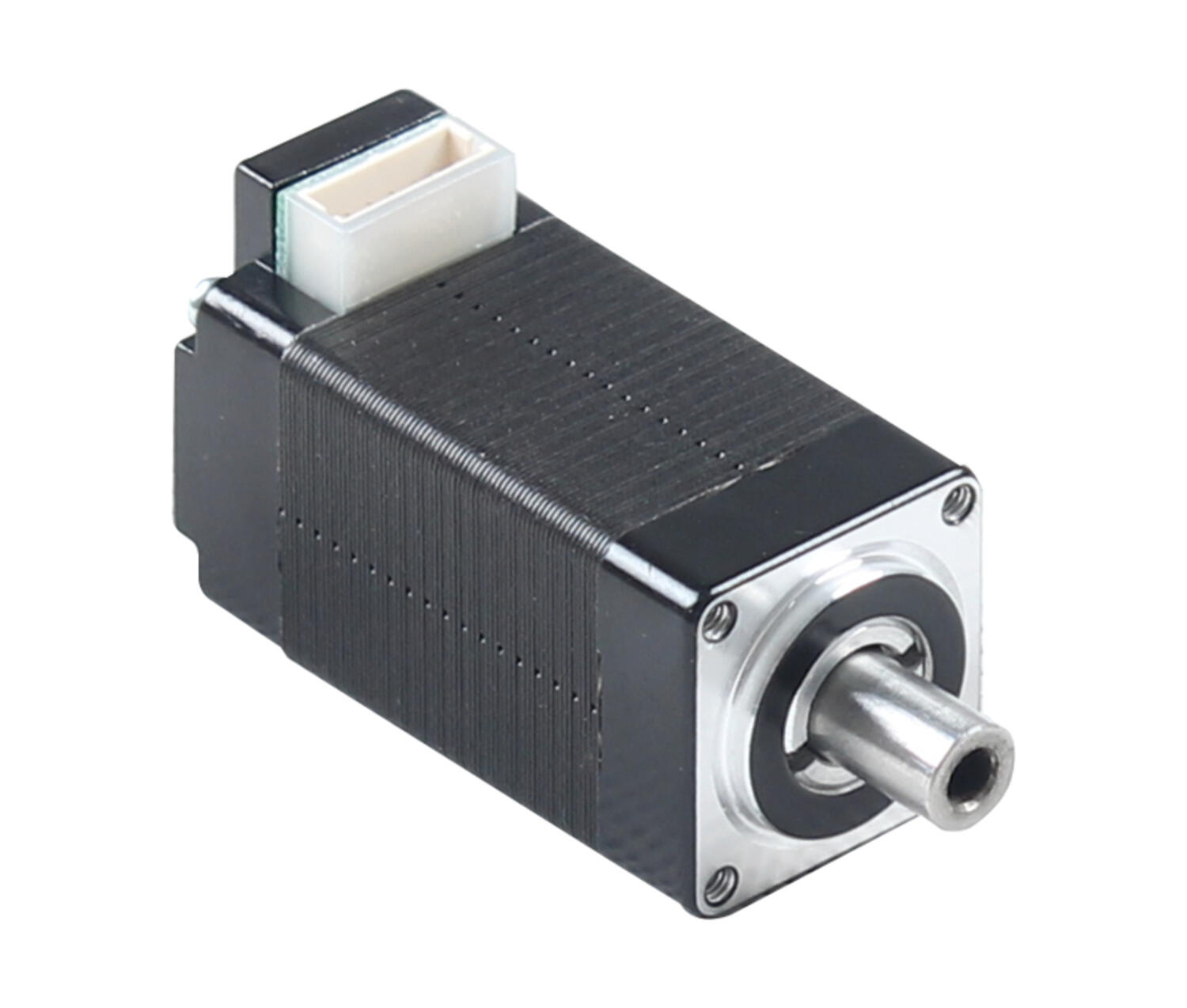

Hollow shaft stepper motor NEMA8.png
Dwufazowy, hybrydowy silnik krokowy z walem drazonym NEMA8, 1.8°
Nr produktu:
FL20STC33-0604AC-H Skopiowano
33 mm
2,6 mH
4 szt
0,06 kg
2 g.cm²
0,022
0,6 A
6,4 Ω
NEMA 8
4 N
10 N
6 mm
20x20 mm
Hollow shaft stepper motor NEMA8.png
Dwufazowy, hybrydowy silnik krokowy z walem drazonym NEMA8, 1.8°
Nr produktu:
FL20STC40-0604AC-H Skopiowano
40 mm
3,15 mH
4 szt
0,08 kg
2,9 g.cm²
0,036
0,6 A
7,2 Ω
NEMA 8
4 N
10 N
6 mm
20x20 mm

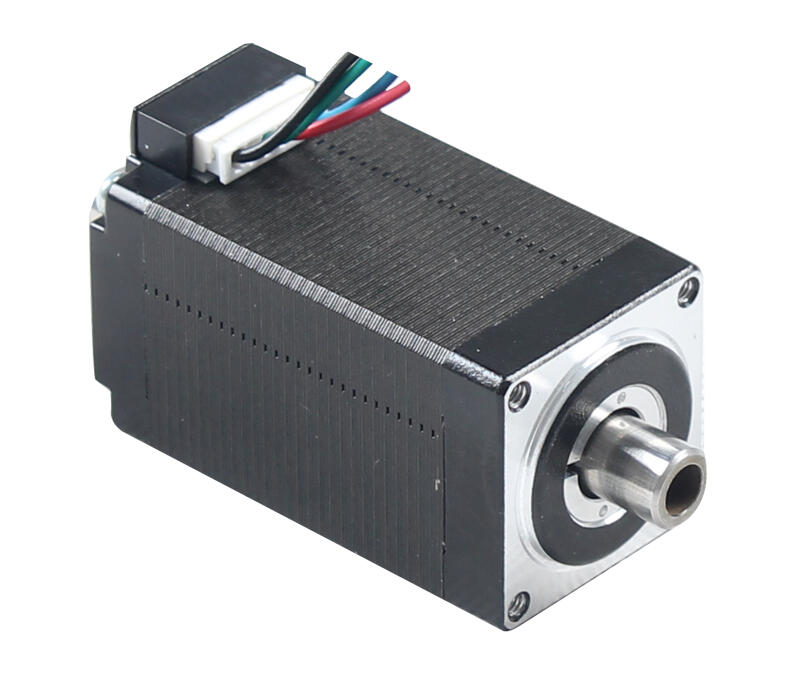

Hollow shaft stepper motor NEMA11.png
Dwufazowy, hybrydowy silnik krokowy z walem drazonym NEMA11, 1.8°
Nr produktu:
FL28STC32-0674B-H Skopiowano
32 mm
4 mH
4 szt
0,11 kg
9 g.cm²
0,065
0,67 A
5,6 Ω
NEMA 11
7 N
28 N
8 mm
28x28 mm
Hollow shaft stepper motor NEMA11.png
Dwufazowy, hybrydowy silnik krokowy z walem drazonym NEMA11, 1.8°
Nr produktu:
FL28STC51-0674B-H Skopiowano
52 mm
5,6 mH
4 szt
0,2 kg
18 g.cm²
0,12
0,67 A
9,2 Ω
NEMA 11
7 N
28 N
8 mm
28x28 mm

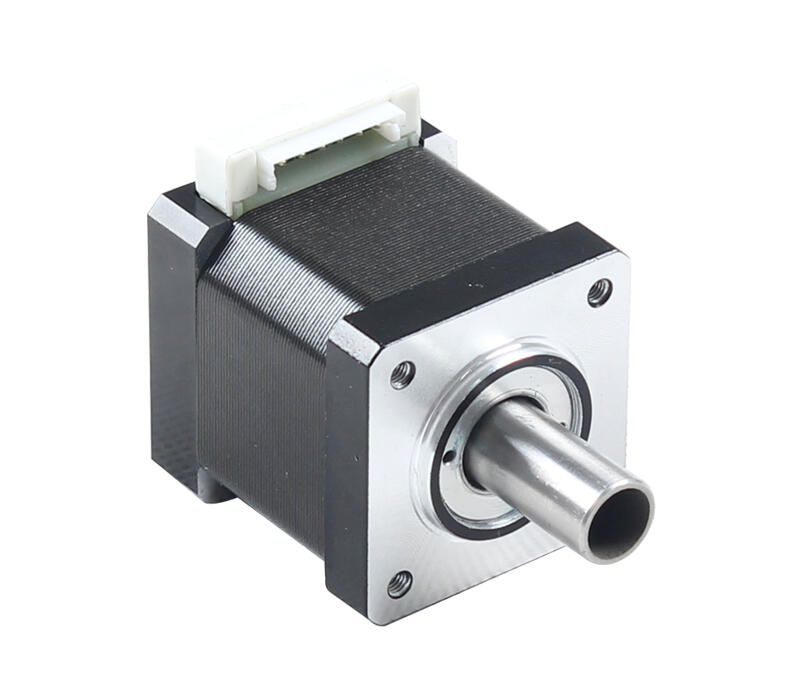

Hollow shaft stepper motor NEMA14.png
Dwufazowy, hybrydowy silnik krokowy z walem drazonym NEMA14, 1.8°
Nr produktu:
FL35STC38-1204AC-H Skopiowano
38 mm
4 mH
4 szt
0,21 kg
20 g.cm²
0,23
1,2 A
2,8 Ω
NEMA 14
10 N
28 N
8 mm
35x35 mm
Hollow shaft stepper motor NEMA14.png
Dwufazowy, hybrydowy silnik krokowy z walem drazonym NEMA14, 1.8°
Nr produktu:
FL35STC44-1204AC-H Skopiowano
44 mm
5,2 mH
4 szt
0,23 kg
28 g.cm²
0,28
1,2 A
3,2 Ω
NEMA 14
10 N
28 N
8 mm
35x35 mm

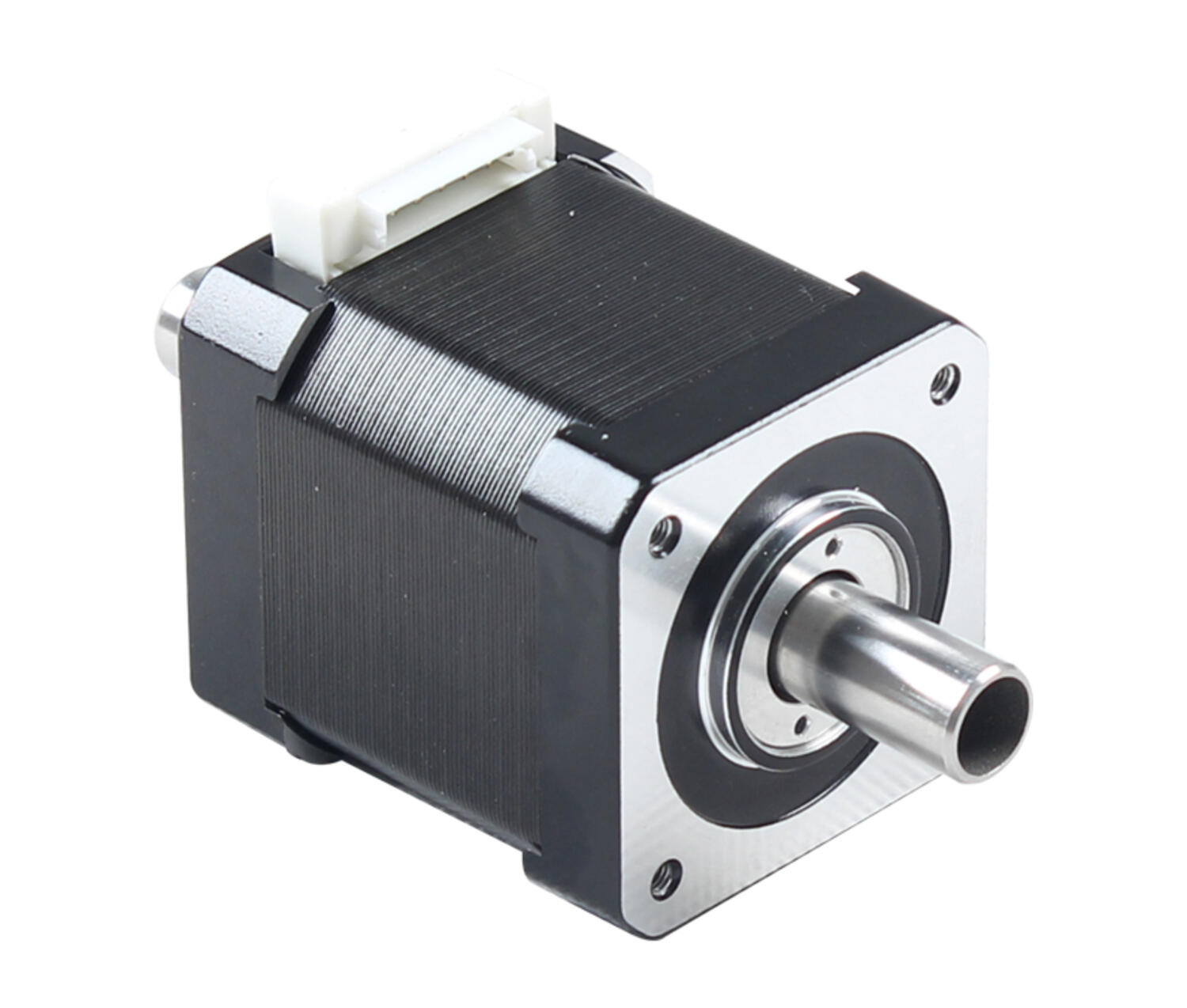

Hollow shaft stepper motor NEMA17.png
Dwufazowy, hybrydowy silnik krokowy z walem drazonym NEMA17, 1.8°
Nr produktu:
FL42STC38-1684AC-H Skopiowano
39,5 mm
3,2 mH
4 szt
0,28 kg
54 g.cm²
0,36
1,68 A
1,65 Ω
NEMA 17
10 N
28 N
10 mm
42x42 mm
Hollow shaft stepper motor NEMA17.png
Dwufazowy, hybrydowy silnik krokowy z walem drazonym NEMA17, 1.8°
Nr produktu:
FL42STC47-1684AC-H Skopiowano
47,5 mm
2,8 mH
4 szt
0,35 kg
68 g.cm²
0,44
1,68 A
1,65 Ω
NEMA 17
10 N
28 N
10 mm
42x42 mm

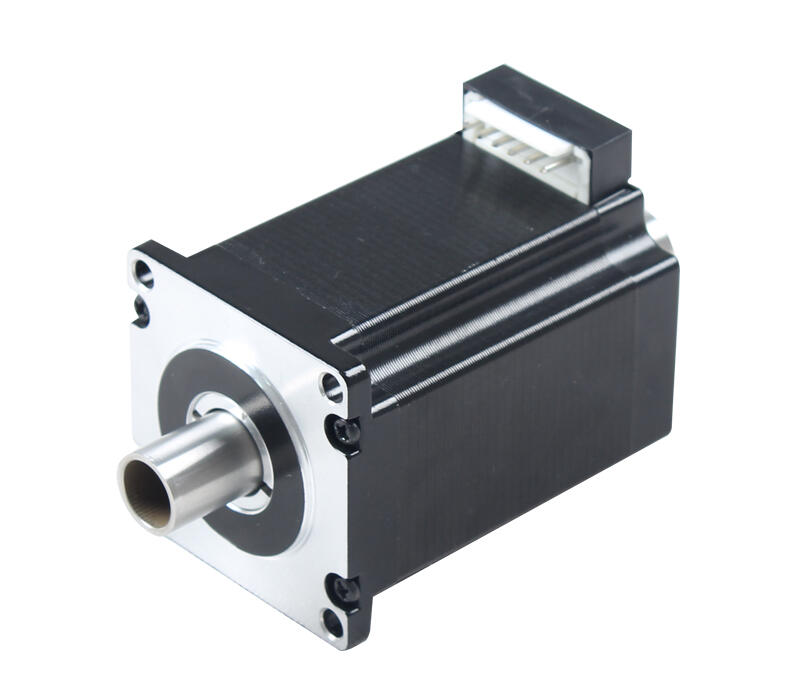

Hollow shaft stepper motor NEMA23.png
Dwufazowy, hybrydowy silnik krokowy z walem drazonym NEMA23, 1.8°
Nr produktu:
FL57STC41-2804B-H Skopiowano
40,5 mm
1,8 mH
4 szt
0,45 kg
120 g.cm²
0,6
2,8 A
0,78 Ω
NEMA 23
15 N
75 N
15 mm
57x57 mm
Hollow shaft stepper motor NEMA23.png
Dwufazowy, hybrydowy silnik krokowy z walem drazonym NEMA23, 1.8°
Nr produktu:
FL57STC76-2804B-H Skopiowano
77,5 mm
5,3 mH
4 szt
1,1 kg
480 g.cm²
2,3
2,8 A
1,3 Ω
NEMA 23
15 N
75 N
15 mm
57x57 mm

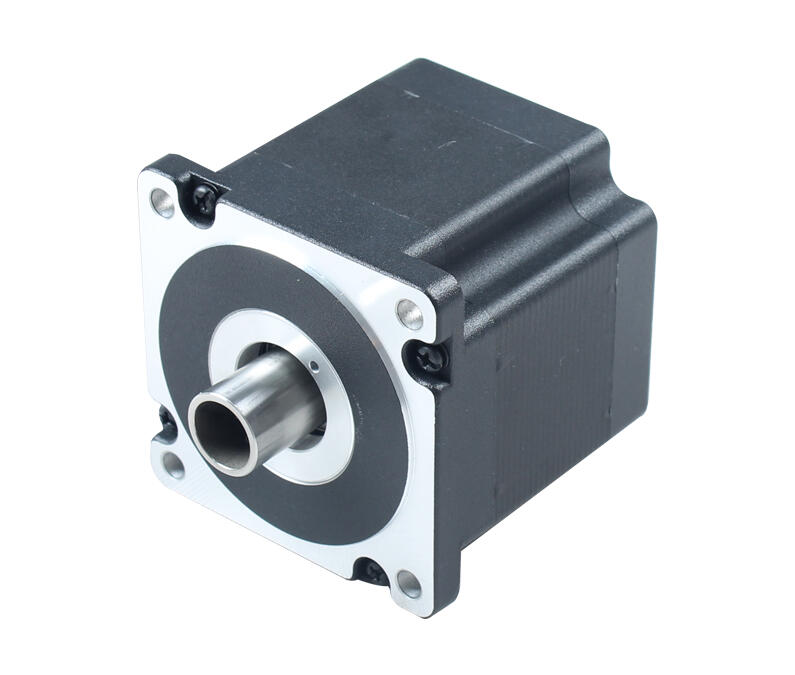

Hollow shaft stepper motor NEMA34.png
Dwufazowy, hybrydowy silnik krokowy z walem drazonym NEMA34, 1.8°
Nr produktu:
FL86STH80-4208B-H Skopiowano
77 mm
3,5 mH
8 szt
2,3 kg
1400 g.cm²
3,3
4,2 A
0,8 Ω
NEMA 34
36 N
130 N
20 mm
86x86 mm
Hollow shaft stepper motor NEMA34.png
Dwufazowy, hybrydowy silnik krokowy z walem drazonym NEMA34, 1.8°
Nr produktu:
FL86STH118-4208B-H Skopiowano
114 mm
6,5 mH
8 szt
3,8 kg
2700 g.cm²
6
4,2 A
1,2 Ω
NEMA 34
36 N
130 N
20 mm
86x86 mm
