JACOB
Dławice metalowe EMC-EMVD
Dławice metalowe wykonane z niklowanego mosiądzu. Zapewniają stopień ochrony IP68 - 5 barów . Specjalna konstrukcja dla przewodów ekranowanych. Nakrętki mocujące zamawiane są osobno. Zgodne z EN60423
Dane techniczne
Materiał: | CuZn39Pb3 |
Zakres temperatur: | -20 0C do +1000C |
Stopień ochrony: | IP68 - 5 barów |
Numery katalogowe
Dławice metalowe

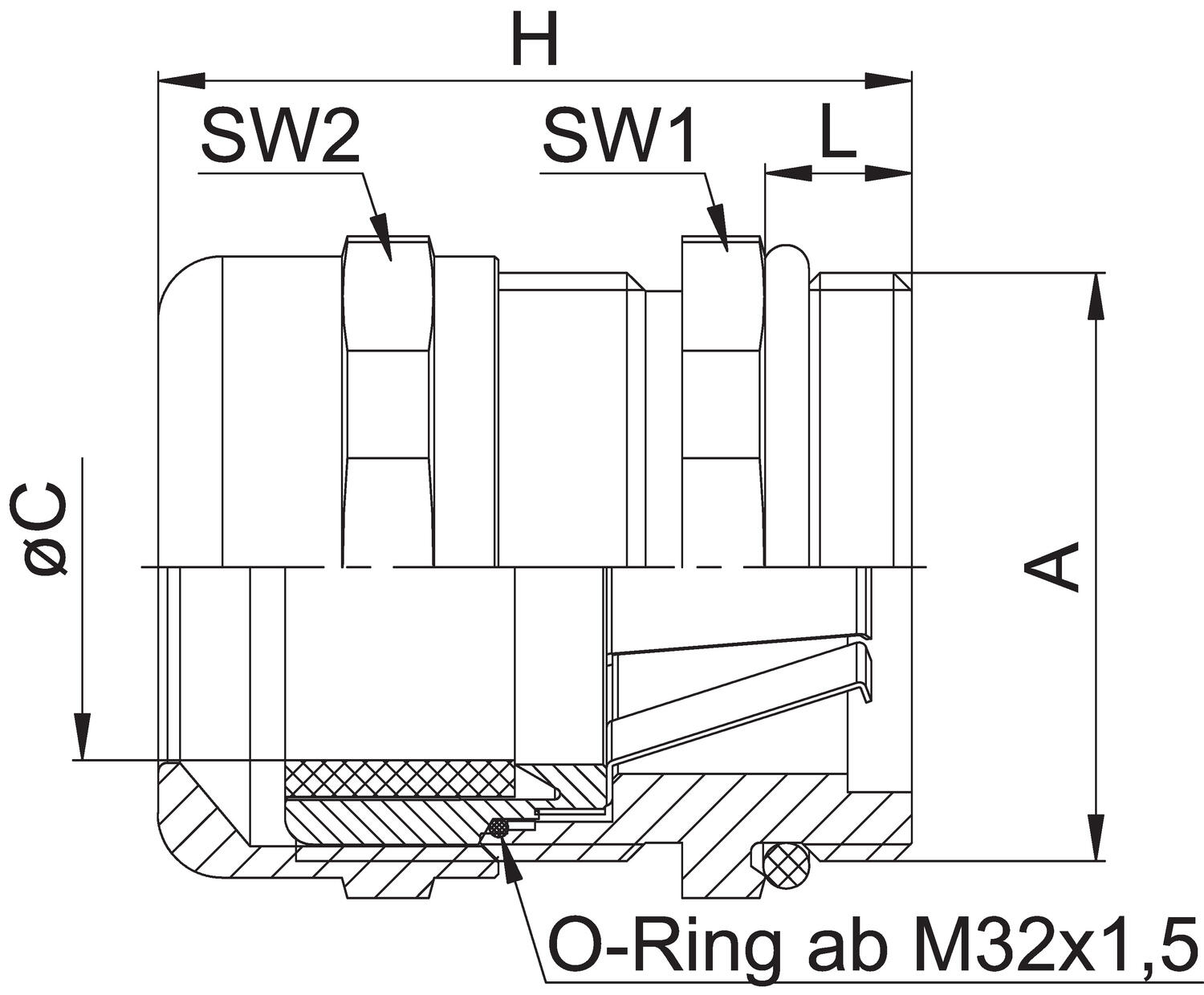

Nr katalogowy | Śr. przewodu [mm] | Dł. gwintu [mm] | Klucz [mm] | Opak. | Gwint |
Dławica metalowa - gwint metryczny, standardowy | |||||
50.616M/EMVD | 5-9 | 5,0 | 17 | 100 | M16x1,5 |
50.620M/EMVD | 9-13 | 6,0 | 22 | 100 | M20x1,5 |
50.625M/EMVD | 11-16 | 7,0 | 27 | 50 | M25x1,5 |
50.632M/EMVD | 14-21 | 8,0 | 34 | 25 | M32x1,5 |
50.640M/EMVD | 19-27 | 8,0 | 43 | 10 | M40x1,5 |
50.650M/EMVD | 24-35 | 9,0 | 55 | 5 | M50x1,5 |
50.663M/EMVD | 32-42 | 10,0 | 65 | 5 | M63x1,5 |
Nr katalogowy | Śr. przewodu [mm] | Dł. gwintu [mm] | Klucz [mm] | Opak. | Gwint |
Dławica metalowa - gwint metryczny, przedłużony | |||||
50.616M/EMVDL | 5-9 | 10,0 | 17 | 100 | M16x1,5 |
50.620M/EMVDL | 9-13 | 10,0 | 22 | 100 | M20x1,5 |
50.625M/EMVDL | 11-16 | 11,0 | 27 | 50 | M25x1,5 |
50.632M/EMVDL | 14-21 | 13,0 | 34 | 25 | M32x1,5 |
50.640M/EMVDL | 19-27 | 13,0 | 43 | 10 | M40x1,5 |
- Materiał niklowany mosiądz
- Przepust dla ekranu
- Szeroki zakres średnic przewodów
- Stopień ochrony IP68 - 5 barów
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Długość całkowita | 30 mm |
|---|---|
| Długość gwintu | 5 mm |
| Dopuszczenia | CSA, UL |
| Materiał dławika | Mosiądz niklowany |
| Materiał uszczelnienia | CR/NBR |
| Max. średnica kabla | 9 mm |
| Min. średnica kabla | 5 mm |
| O-ring | Tak |
| Rodzaj gwintu | Metryczny |
| Rozmiar gwintu | M16x1,5 |
|---|---|
| Rozmiar klucza | 17 mm |
| Stopień ochrony IP | IP68 |
| Temperatura dynamiczna pracy max. | 100 °C |
| Temperatura dynamiczna pracy min. | -20 °C |
| Temperatura statyczna pracy min. | -40 °C |
| Wielkość opakowania | 100 szt |
Opis produktu
Dławice metalowe wykonane z niklowanego mosiądzu. Zapewniają stopień ochrony IP68 - 5 barów . Specjalna konstrukcja dla przewodów ekranowanych. Nakrętki mocujące zamawiane są osobno. Zgodne z EN60423
Dane techniczne
Materiał: | CuZn39Pb3 |
Zakres temperatur: | -20 0C do +1000C |
Stopień ochrony: | IP68 - 5 barów |
Numery katalogowe
Dławice metalowe
Nr katalogowy | Śr. przewodu [mm] | Dł. gwintu [mm] | Klucz [mm] | Opak. | Gwint |
Dławica metalowa - gwint metryczny, standardowy | |||||
50.616M/EMVD | 5-9 | 5,0 | 17 | 100 | M16x1,5 |
50.620M/EMVD | 9-13 | 6,0 | 22 | 100 | M20x1,5 |
50.625M/EMVD | 11-16 | 7,0 | 27 | 50 | M25x1,5 |
50.632M/EMVD | 14-21 | 8,0 | 34 | 25 | M32x1,5 |
50.640M/EMVD | 19-27 | 8,0 | 43 | 10 | M40x1,5 |
50.650M/EMVD | 24-35 | 9,0 | 55 | 5 | M50x1,5 |
50.663M/EMVD | 32-42 | 10,0 | 65 | 5 | M63x1,5 |
Nr katalogowy | Śr. przewodu [mm] | Dł. gwintu [mm] | Klucz [mm] | Opak. | Gwint |
Dławica metalowa - gwint metryczny, przedłużony | |||||
50.616M/EMVDL | 5-9 | 10,0 | 17 | 100 | M16x1,5 |
50.620M/EMVDL | 9-13 | 10,0 | 22 | 100 | M20x1,5 |
50.625M/EMVDL | 11-16 | 11,0 | 27 | 50 | M25x1,5 |
50.632M/EMVDL | 14-21 | 13,0 | 34 | 25 | M32x1,5 |
50.640M/EMVDL | 19-27 | 13,0 | 43 | 10 | M40x1,5 |
