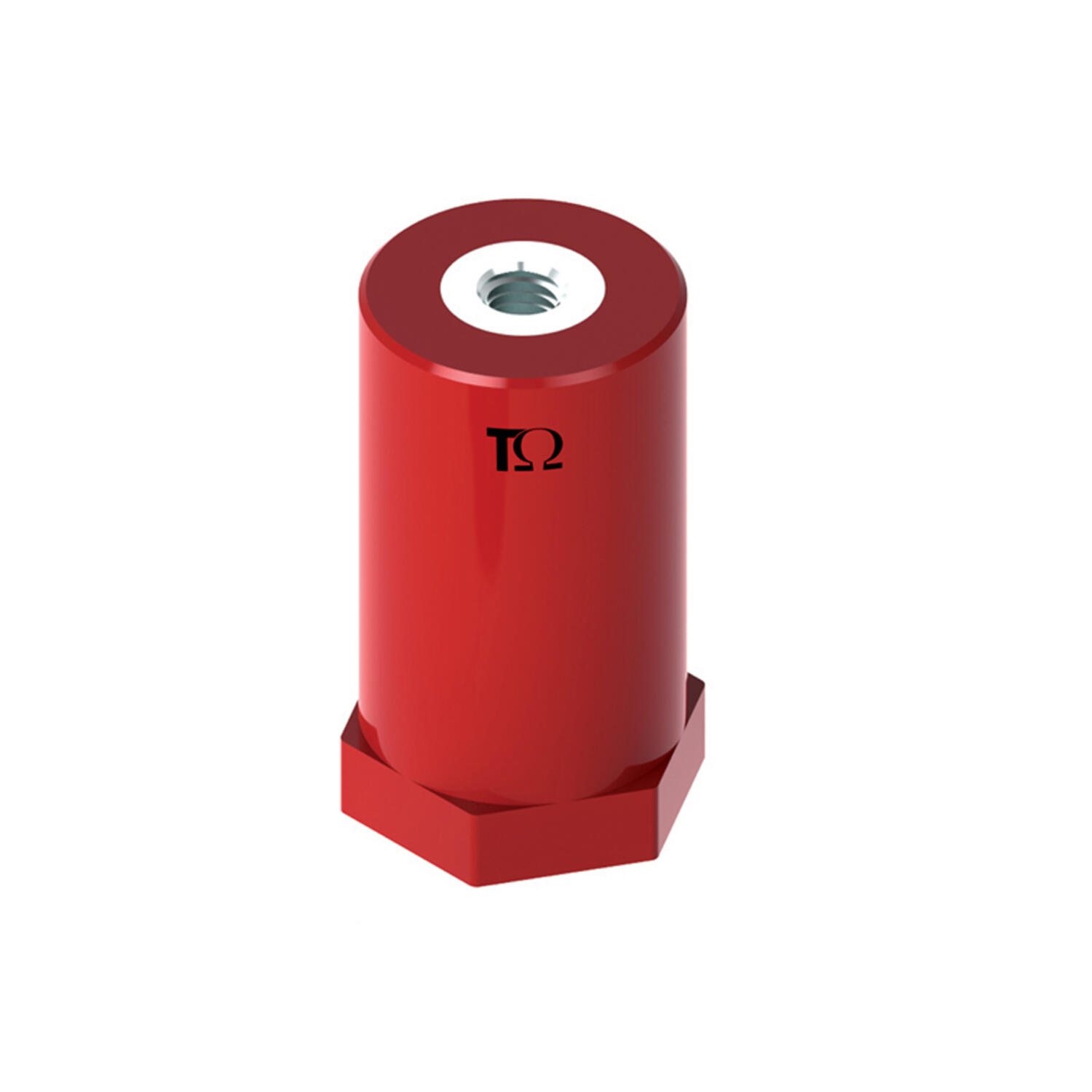

Izolatory walcowe nN - seria COMPRHEX

Wsporcze izolatory, służą do mocowania szyn w aparatach i urządzeniach elektrycznych niskiego napięcia. Mogą być używane w wysokich temperaturach otoczenia, środowiskach narażonych na korozję, w miejscach narażonych na wibracje

Pokaż więcej
  • Kolor czerwony
  • Materiał: poliester wzmocniony włóknej szklanym
  • Formowany przez wytłaczanie
  • Napięcie nominalne 1000 V ac/1500 V dc
  • Temperatura pracy -40 to 130°C

Wybrany wariant produktu

Logo completo.png

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Rozmiar gwintu M5
Materiał Poliester
Wymiar D (średnica) 20 mm
Wymiar H (wysokość) 16 mm
Wymiar F 4 mm
Kolor Czerwony
Wytrzymałość na ściskanie 2000 daN
Napięcie znamionowe 1000 V AC/1500 V DC
Temperatura pracy -40 to 130°C
Wytrzymałość na zginanie 120 daN
Wytrzymałość na rozciąganie 200 daN
Nominalny moment 6
Masa 16 kg

Do pobrania

Wymiary i połączenia

Opis produktu

Wsporcze izolatory, służą do mocowania szyn w aparatach i urządzeniach elektrycznych niskiego napięcia. Mogą być używane w wysokich temperaturach otoczenia, środowiskach narażonych na korozję, w miejscach narażonych na wibracje

Akcesoria

Podobne produkty

Dodaj produkt jako nową pozycję w koszyku

Ten produkt już jest w koszyku. Wybierz czy chcesz zwiększyć ilość produktu, czy dodać jako kolejną pozycję w koszyku

Powiązane

Nowości

CrossBoard 800 A – bezkompromisowa dystrybucja energii

CrossBoard 800 A firmy Wöhner to modułowy system dystrybucji energii prądu przemiennego przeznaczony do przemysłowych rozdzielnic elektrycznych. Można go traktować jak szynę główną i wszystkie jej komponenty w jednym systemie, gotową do szybkiego montażu.

Akademia OEM

Kasety sterownicze w pigułce

Kasety sterownicze stosowane są w wielu gałęziach przemysłu, umożliwiając sprawowanie kontroli nad pracą maszyn budowlanych, centrów obróbczych i innych urządzeń elektrycznych. Jednym z wiodących producentów w tej dziedzinie jest firma Baco, która specjalizuje się zarówno w produkcji standardowych kaset zatrzymania awaryjnego, jak i kastomizowanych na życzenie Klienta.

Nowości

Drukarka MG4 – nowa generacja drukowania znaczników

Drukarka termotransferowa Cembre MG4 ma za zadanie nadrukowywać znaczniki, identyfikatory, naklejki informacyjne, opisy oraz etykiety do identyfikacji przewodów, urządzeń oraz komponentów elektrycznych.

Nowości

Udoskonalone szafy naścienne „Higienic Design” firmy nVent

Oferta firmy nVent obejmuje pełną gamę szaf sterowniczych przeznaczonych dla Klientów szeroko rozumianej branży spożywczej, przemysłu farmaceutycznego, a także do stosowania w innych branżach wymagających zapewnienia odpowiedniej czystości.

Akademia OEM

Przepusty kablowe i dławiki KDS Click

Tylko 3 elementy, a tak wiele możliwości. Tak w skrócie można by określić modułowy system przepustów kablowych KDSClick produkowany przez niemiecką firmę Conta-Clip.

Nowości

Pełna gama szaf elektrycznych firmy nVent Hoffmann

Produkty nVent Hoffmann charakteryzuje bezkompromisowa jakość, wyjątkowe wzornictwo oraz szybkość montażu.

Warianty produktu Rozmiar gwintu Materiał Wymiar D (średnica) Wymiar H (wysokość) Wymiar F Kolor Wytrzymałość na ściskanie Napięcie znamionowe Temperatura pracy Wytrzymałość na zginanie Wytrzymałość na rozciąganie Nominalny moment Masa Cena
CPH spacing column.tif
CLH 16M5-20
Nr produktu:
CPH2510 Skopiowano
M5
Poliester
20 mm
16 mm
4 mm
Czerwony
2000 daN
1000 V AC/1500 V DC
-40 to 130°C
120 daN
200 daN
6
16 kg
CPH spacing column.tif
CLH 16M6-20
Nr produktu:
CPH2515 Skopiowano
M6
Poliester
20 mm
16 mm
4 mm
Czerwony
2000 daN
1000 V AC/1500 V DC
-40 to 130°C
120 daN
200 daN
6
16 kg
CPH spacing column.tif
CLH 20M5-20
Nr produktu:
CPH2520 Skopiowano
M6
Poliester
20 mm
20 mm
6 mm
Czerwony
2200 daN
1000 V AC/1500 V DC
-40 to 130°C
170 daN
280 daN
6
19 kg
CPH spacing column.tif
CLH 20M6-20
Nr produktu:
CPH2525 Skopiowano
M5
Poliester
20 mm
20 mm
6 mm
Czerwony
2200 daN
1000 V AC/1500 V DC
-40 to 130°C
170 daN
280 daN
8
18 kg
CPH spacing column.tif
CLH 25M5-20
Nr produktu:
CPH2530 Skopiowano
M6
Poliester
20 mm
25 mm
6 mm
Czerwony
2200 daN
1000 V AC/1500 V DC
-40 to 130°C
200 daN
300 daN
6
22 kg
CPH spacing column.tif
CLH 25M6-20
Nr produktu:
CPH2535 Skopiowano
M6
Poliester
20 mm
25 mm
6 mm
Czerwony
2200 daN
1000 V AC/1500 V DC
-40 to 130°C
200 daN
300 daN
8
22 kg
CPH spacing column.tif
CLH 25M8-20
Nr produktu:
CPH2540 Skopiowano
M8
Poliester
20 mm
25 mm
6 mm
Czerwony
2200 daN
1000 V AC/1500 V DC
-40 to 130°C
200 daN
300 daN
25
21 kg
CPH spacing column.tif
CLH 30M6-20
Nr produktu:
CPH2545 Skopiowano
M6
Poliester
20 mm
30 mm
8 mm
Czerwony
2500 daN
1000 V AC/1500 V DC
-40 to 130°C
220 daN
340 daN
10
26 kg
CPH spacing column.tif
CLH 30M8-20
Nr produktu:
CPH2550 Skopiowano
M8
Poliester
20 mm
30 mm
8 mm
Czerwony
2500 daN
1000 V AC/1500 V DC
-40 to 130°C
220 daN
340 daN
25
25 kg
CPH spacing column.tif
CLH 35M6-20
Nr produktu:
CPH2555 Skopiowano
M6
Poliester
20 mm
35 mm
8 mm
Czerwony
2500 daN
1000 V AC/1500 V DC
-40 to 130°C
150 daN
340 daN
10
31 kg
CPH spacing column.tif
CLH 35M8-20
Nr produktu:
CPH2560 Skopiowano
M8
Poliester
20 mm
35 mm
8 mm
Czerwony
2500 daN
1000 V AC/1500 V DC
-40 to 130°C
150 daN
340 daN
25
3 kg
CPH spacing column.tif
CLH 40M6-20
Nr produktu:
CPH2565 Skopiowano
M6
Poliester
20 mm
40 mm
10 mm
Czerwony
2300 daN
1000 V AC/1500 V DC
-40 to 130°C
130 daN
370 daN
10
34 kg
CPH spacing column.tif
CLH 40M8-20
Nr produktu:
CPH2570 Skopiowano
M8
Poliester
20 mm
40 mm
10 mm
Czerwony
2300 daN
1000 V AC/1500 V DC
-40 to 130°C
130 daN
370 daN
25
33 kg
CPH spacing column.tif
CLH 45M6-20
Nr produktu:
CPH2575 Skopiowano
M6
Poliester
20 mm
45 mm
10 mm
Czerwony
2300 daN
1000 V AC/1500 V DC
-40 to 130°C
120 daN
370 daN
10
37 kg
CPH spacing column.tif
CLH 45M8-20
Nr produktu:
CPH2580 Skopiowano
M8
Poliester
20 mm
45 mm
10 mm
Czerwony
2300 daN
1000 V AC/1500 V DC
-40 to 130°C
120 daN
370 daN
25
36 kg
CPH spacing column.tif
CLH 50M6-20
Nr produktu:
CPH2585 Skopiowano
M6
Poliester
20 mm
50 mm
10 mm
Czerwony
2300 daN
1000 V AC/1500 V DC
-40 to 130°C
100 daN
370 daN
10
4 kg
CPH spacing column.tif
CLH 50M8-20
Nr produktu:
CPH2590 Skopiowano
M8
Poliester
20 mm
50 mm
10 mm
Czerwony
2300 daN
1000 V AC/1500 V DC
-40 to 130°C
100 daN
370 daN
25
39 kg
CPH spacing column.tif
CLH 30M8-30
Nr produktu:
CPH2610 Skopiowano
M8
Poliester
30 mm
30 mm
9 mm
Czerwony
4800 daN
1000 V AC/1500 V DC
-40 to 130°C
450 daN
600 daN
25
5 kg
CPH spacing column.tif
CLH 35M8-30
Nr produktu:
CPH2615 Skopiowano
M8
Poliester
30 mm
35 mm
9 mm
Czerwony
5000 daN
1000 V AC/1500 V DC
-40 to 130°C
400 daN
600 daN
25
58 kg
CPH spacing column.tif
CLH 40M8-30
Nr produktu:
CPH2620 Skopiowano
M8
Poliester
30 mm
40 mm
9 mm
Czerwony
5200 daN
1000 V AC/1500 V DC
-40 to 130°C
350 daN
650 daN
25
69 kg
CPH spacing column.tif
CLH 45M8-30
Nr produktu:
CPH2625 Skopiowano
M8
Poliester
30 mm
45 mm
16 mm
Czerwony
5500 daN
1000 V AC/1500 V DC
-40 to 130°C
280 daN
700 daN
25
101 kg
CPH spacing column.tif
CLH 50M6-30
Nr produktu:
CPH2630 Skopiowano
M6
Poliester
30 mm
50 mm
16 mm
Czerwony
5500 daN
1000 V AC/1500 V DC
-40 to 130°C
200 daN
700 daN
10
11 kg
CPH spacing column.tif
CLH 50M8-30
Nr produktu:
CPH2635 Skopiowano
M8
Poliester
30 mm
50 mm
16 mm
Czerwony
5500 daN
1000 V AC/1500 V DC
-40 to 130°C
220 daN
800 daN
25
108 kg
CPH spacing column.tif
CLH 55M6-30
Nr produktu:
CPH2640 Skopiowano
M6
Poliester
30 mm
55 mm
16 mm
Czerwony
5000 daN
1000 V AC/1500 V DC
-40 to 130°C
180 daN
800 daN
10
117 kg
CPH spacing column.tif
CLH 55M8-30
Nr produktu:
CPH2645 Skopiowano
M8
Poliester
30 mm
55 mm
16 mm
Czerwony
5000 daN
1000 V AC/1500 V DC
-40 to 130°C
200 daN
800 daN
25
115 kg
CPH spacing column.tif
CLH 65M6-30
Nr produktu:
CPH2650 Skopiowano
M6
Poliester
30 mm
65 mm
16 mm
Czerwony
4700 daN
1000 V AC/1500 V DC
-40 to 130°C
170 daN
800 daN
10
131 kg
CPH spacing column.tif
CLH 65M8-30
Nr produktu:
CPH2655 Skopiowano
M8
Poliester
30 mm
65 mm
16 mm
Czerwony
4700 daN
1000 V AC/1500 V DC
-40 to 130°C
170 daN
700 daN
25
12 kg
CPH spacing column.tif
CLH 70M6-30
Nr produktu:
CPH2660 Skopiowano
M6
Poliester
30 mm
70 mm
16 mm
Czerwony
4500 daN
1000 V AC/1500 V DC
-40 to 130°C
150 daN
700 daN
10
138 kg
CPH spacing column.tif
CLH 70M8-30
Nr produktu:
CPH2665 Skopiowano
M8
Poliester
30 mm
70 mm
16 mm
Czerwony
4500 daN
1000 V AC/1500 V DC
-40 to 130°C
150 daN
700 daN
25
136 kg
