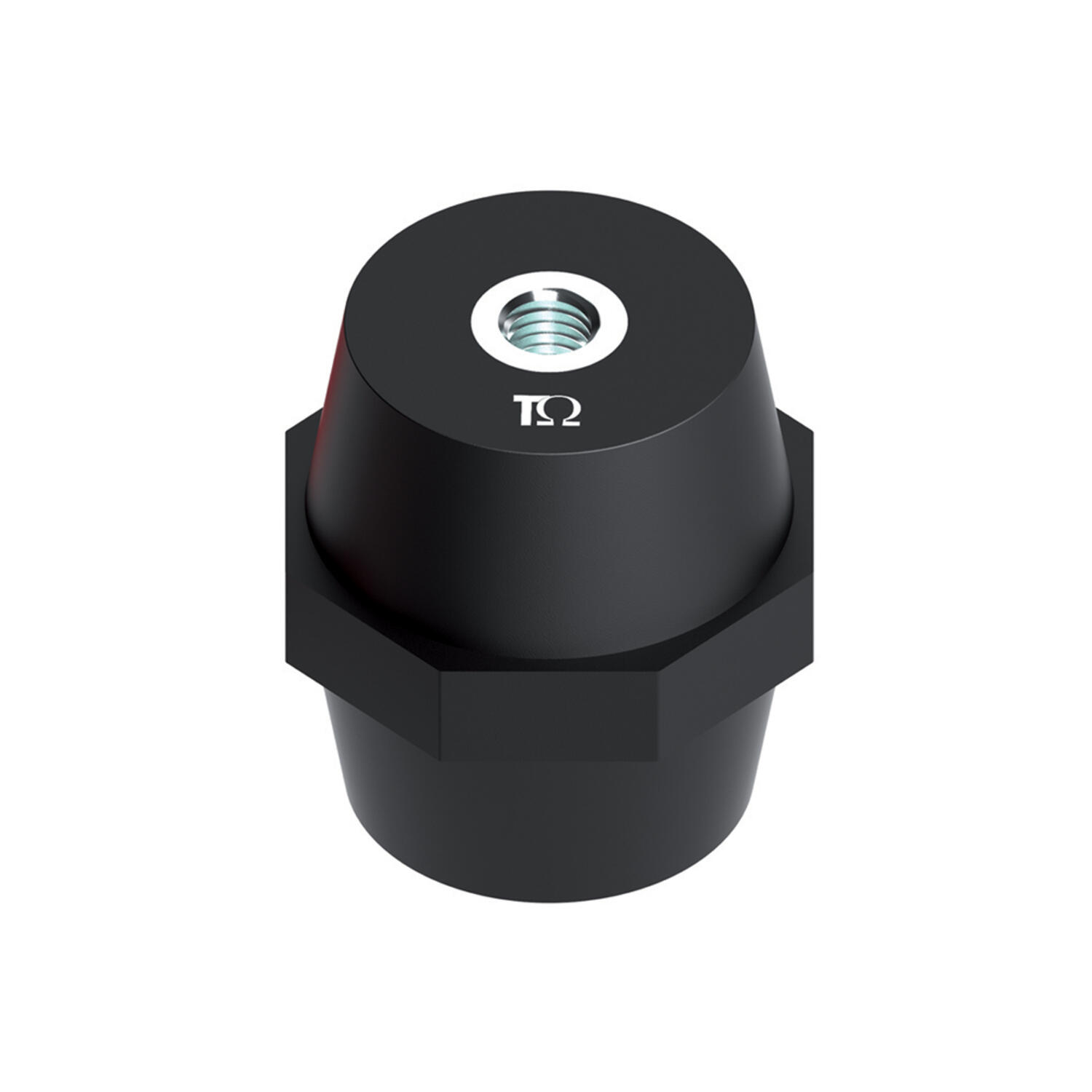

Izolatory wsporcze nN - seria ISO

Wsporcze izolatory, służą do mocowania szyn w aparatach i urządzeniach elektrycznych niskiego napięcia. Mogą być używane w wysokich temperaturach otoczenia, środowiskach narażonych na korozję, w miejscach narażonych na wibracje

Pokaż więcej
  • Kolor czarny
  • Poliamid wzmocniony włóknem szklanym
  • Formowany przez wtryskiwanie
  • Napięcie znamionowe 1000 V ac/1500 V dc
  • Temperatura pracy -40 to 130°C

Wybrany wariant produktu

Logo completo.png

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Rozmiar gwintu M4
Materiał Poliamid
Wymiar D (średnica) 12 mm
Wymiar H (wysokość) 15 mm
Wymiar E 3 mm
Wymiar F 5 mm
Kolor Czarny
Wytrzymałość na ściskanie 1500 daN
Napięcie znamionowe 1000 V AC/1500 V DC
Temperatura pracy -40 to 130°C
Wytrzymałość na zginanie 100 daN
Wytrzymałość na rozciąganie 150 daN
Nominalny moment 3
Masa 0,005 kg

Do pobrania

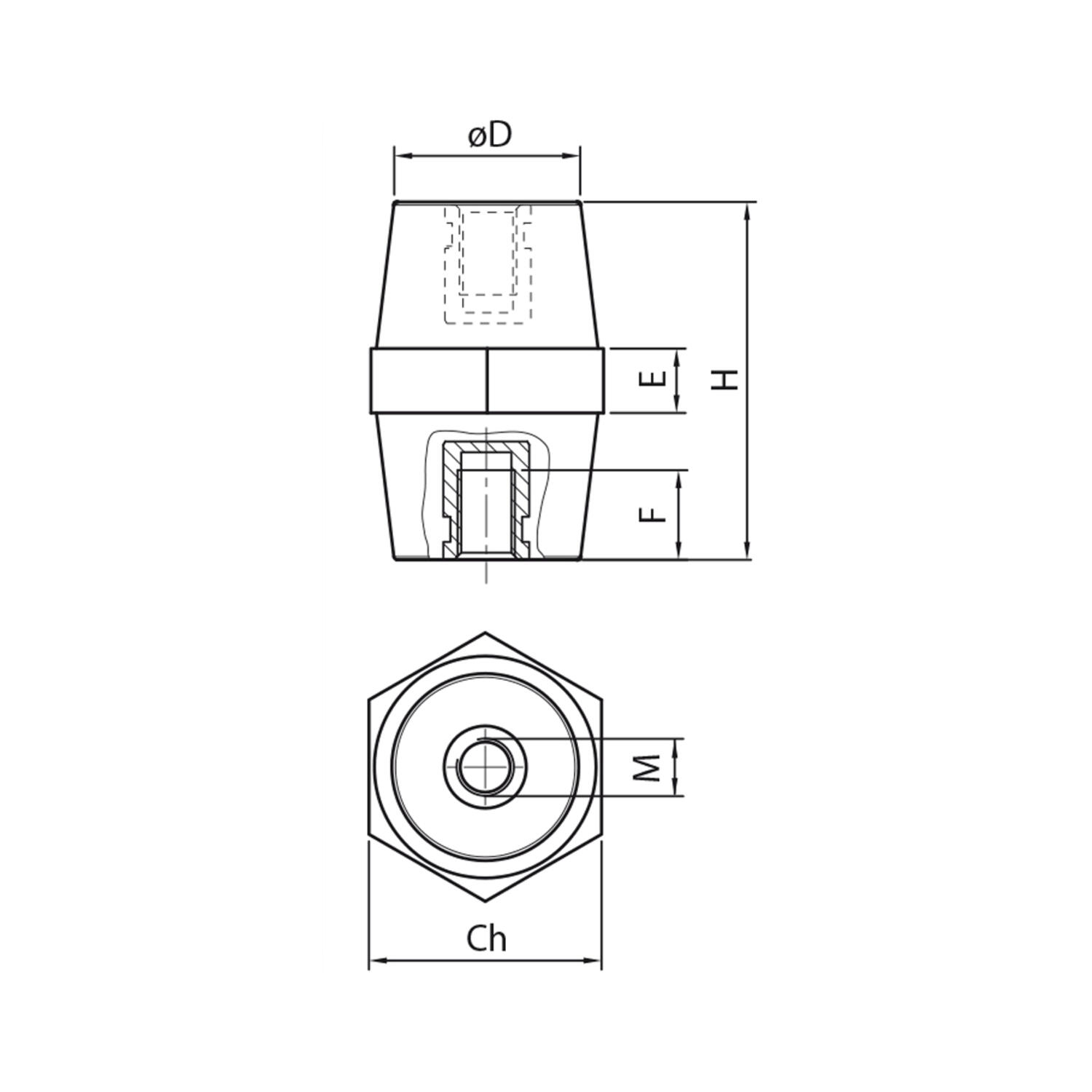

Wymiary i połączenia

Opis produktu

Wsporcze izolatory, służą do mocowania szyn w aparatach i urządzeniach elektrycznych niskiego napięcia. Mogą być używane w wysokich temperaturach otoczenia, środowiskach narażonych na korozję, w miejscach narażonych na wibracje

Akcesoria

Podobne produkty

Powiązane

Nowości

CrossBoard 800 A – bezkompromisowa dystrybucja energii

CrossBoard 800 A firmy Wöhner to modułowy system dystrybucji energii prądu przemiennego przeznaczony do przemysłowych rozdzielnic elektrycznych. Można go traktować jak szynę główną i wszystkie jej komponenty w jednym systemie, gotową do szybkiego montażu.

Akademia OEM

Kasety sterownicze w pigułce

Kasety sterownicze stosowane są w wielu gałęziach przemysłu, umożliwiając sprawowanie kontroli nad pracą maszyn budowlanych, centrów obróbczych i innych urządzeń elektrycznych. Jednym z wiodących producentów w tej dziedzinie jest firma Baco, która specjalizuje się zarówno w produkcji standardowych kaset zatrzymania awaryjnego, jak i kastomizowanych na życzenie Klienta.

Nowości

Drukarka MG4 – nowa generacja drukowania znaczników

Drukarka termotransferowa Cembre MG4 ma za zadanie nadrukowywać znaczniki, identyfikatory, naklejki informacyjne, opisy oraz etykiety do identyfikacji przewodów, urządzeń oraz komponentów elektrycznych.

Nowości

Udoskonalone szafy naścienne „Higienic Design” firmy nVent

Oferta firmy nVent obejmuje pełną gamę szaf sterowniczych przeznaczonych dla Klientów szeroko rozumianej branży spożywczej, przemysłu farmaceutycznego, a także do stosowania w innych branżach wymagających zapewnienia odpowiedniej czystości.

Akademia OEM

Przepusty kablowe i dławiki KDS Click

Tylko 3 elementy, a tak wiele możliwości. Tak w skrócie można by określić modułowy system przepustów kablowych KDSClick produkowany przez niemiecką firmę Conta-Clip.

Nowości

Pełna gama szaf elektrycznych firmy nVent Hoffmann

Produkty nVent Hoffmann charakteryzuje bezkompromisowa jakość, wyjątkowe wzornictwo oraz szybkość montażu.

Warianty produktu Rozmiar gwintu Materiał Wymiar D (średnica) Wymiar H (wysokość) Wymiar E Wymiar F Kolor Wytrzymałość na ściskanie Napięcie znamionowe Temperatura pracy Wytrzymałość na zginanie Wytrzymałość na rozciąganie Nominalny moment Masa Cena
CPH Low voltage insulators black.tif
ISO 15M4UL V0 Insulator 15mm, M4
Nr produktu:
ISO2000 Skopiowano
M4
Poliamid
12 mm
15 mm
3 mm
5 mm
Czarny
1500 daN
1000 V AC/1500 V DC
-40 to 130°C
100 daN
150 daN
3
0,005 kg
CPH Low voltage insulators black.tif
ISO 20M4
Nr produktu:
ISO2005 Skopiowano
M4
Poliamid
15 mm
20 mm
4 mm
5 mm
Czarny
2000 daN
1000 V AC/1500 V DC
-40 to 130°C
100 daN
200 daN
3
0,011 kg
CPH Low voltage insulators black.tif
ISO 20M5
Nr produktu:
ISO2007 Skopiowano
M5
Poliamid
15 mm
20 mm
4 mm
5 mm
Czarny
2000 daN
1000 V AC/1500 V DC
-40 to 130°C
150 daN
6
0,011 kg
CPH Low voltage insulators black.tif
ISO 20M6
Nr produktu:
ISO2010 Skopiowano
M6
Poliamid
15 mm
20 mm
4 mm
5 mm
Czarny
2000 daN
1000 V AC/1500 V DC
-40 to 130°C
200 daN
200 daN
8
0,011 kg
CPH Low voltage insulators black.tif
ISO 25M5
Nr produktu:
ISO2015 Skopiowano
M5
Poliamid
15 mm
25 mm
5 mm
8 mm
Czarny
2500 daN
1000 V AC/1500 V DC
-40 to 130°C
200 daN
250 daN
6
0,013 kg
CPH Low voltage insulators black.tif
ISO 25M6
Nr produktu:
ISO2020 Skopiowano
M6
Poliamid
15 mm
25 mm
5 mm
8 mm
Czarny
2500 daN
1000 V AC/1500 V DC
-40 to 130°C
200 daN
400 daN
10
0,012 kg
CPH Low voltage insulators black.tif
ISO 30M6
Nr produktu:
ISO2025 Skopiowano
M6
Poliamid
26 mm
30 mm
6 mm
9 mm
Czarny
7500 daN
1000 V AC/1500 V DC
-40 to 130°C
500 daN
400 daN
10
0,038 kg
CPH Low voltage insulators black.tif
ISO 30M8
Nr produktu:
ISO2030 Skopiowano
M8
Poliamid
26 mm
30 mm
6 mm
9 mm
Czarny
7500 daN
1000 V AC/1500 V DC
-40 to 130°C
500 daN
800 daN
25
0,035 kg
CPH Low voltage insulators black.tif
ISO 35M6
Nr produktu:
ISO2035 Skopiowano
M6
Poliamid
28 mm
35 mm
7 mm
11 mm
Czarny
6500 daN
1000 V AC/1500 V DC
-40 to 130°C
570 daN
800 daN
10
0,49 kg
CPH Low voltage insulators black.tif
ISO 35M8
Nr produktu:
ISO2040 Skopiowano
M8
Poliamid
28 mm
35 mm
7 mm
11 mm
Czarny
6500 daN
1000 V AC/1500 V DC
-40 to 130°C
570 daN
900 daN
25
0,05 kg
CPH Low voltage insulators black.tif
ISO 35M10
Nr produktu:
ISO2045 Skopiowano
M10
Poliamid
28 mm
35 mm
7 mm
11 mm
Czarny
6500 daN
1000 V AC/1500 V DC
-40 to 130°C
570 daN
900 daN
50
0,058 kg
CPH Low voltage insulators black.tif
ISO 35M8W
Nr produktu:
ISO2046 Skopiowano
M8
Poliamid
35 mm
35 mm
10 mm
11 mm
Czarny
11000 daN
1000 V AC/1500 V DC
-40 to 130°C
650 daN
1100 daN
25
0,109 kg
CPH Low voltage insulators black.tif
ISO 35M10W
Nr produktu:
ISO2048 Skopiowano
M10
Poliamid
35 mm
35 mm
10 mm
11 mm
Czarny
11000 daN
1000 V AC/1500 V DC
-40 to 130°C
650 daN
1100 daN
50
0,108 kg
CPH Low voltage insulators black.tif
ISO 40M6
Nr produktu:
ISO2050 Skopiowano
M6
Poliamid
28 mm
40 mm
8 mm
11 mm
Czarny
7500 daN
1000 V AC/1500 V DC
-40 to 130°C
500 daN
1300 daN
10
0,056 kg
CPH Low voltage insulators black.tif
ISO 40M8
Nr produktu:
ISO2055 Skopiowano
M8
Poliamid
28 mm
40 mm
8 mm
11 mm
Czarny
7500 daN
1000 V AC/1500 V DC
-40 to 130°C
500 daN
1300 daN
25
0,065 kg
CPH Low voltage insulators black.tif
ISO 40M10
Nr produktu:
ISO2060 Skopiowano
M10
Poliamid
28 mm
40 mm
8 mm
11 mm
Czarny
7500 daN
1000 V AC/1500 V DC
-40 to 130°C
500 daN
1300 daN
50
0,063 kg
CPH Low voltage insulators black.tif
ISO 40M8W
Nr produktu:
ISO2061 Skopiowano
M8
Poliamid
40 mm
40 mm
12 mm
11 mm
Czarny
12000 daN
1000 V AC/1500 V DC
-40 to 130°C
600 daN
1500 daN
25
0,108 kg
CPH Low voltage insulators black.tif
ISO 40M10W
Nr produktu:
ISO2063 Skopiowano
M10
Poliamid
40 mm
40 mm
12 mm
11 mm
Czarny
12000 daN
1000 V AC/1500 V DC
-40 to 130°C
600 daN
1500 daN
50
0,108 kg
CPH Low voltage insulators black.tif
ISO 45M6
Nr produktu:
ISO2065 Skopiowano
M6
Poliamid
33 mm
45 mm
10 mm
15 mm
Czarny
9000 daN
1000 V AC/1500 V DC
-40 to 130°C
650 daN
1600 daN
10
0,108 kg
CPH Low voltage insulators black.tif
ISO 45M8
Nr produktu:
ISO2070 Skopiowano
M8
Poliamid
33 mm
45 mm
10 mm
15 mm
Czarny
9000 daN
1000 V AC/1500 V DC
-40 to 130°C
650 daN
1600 daN
25
0,097 kg
CPH Low voltage insulators black.tif
ISO 45M10
Nr produktu:
ISO2075 Skopiowano
M10
Poliamid
33 mm
45 mm
10 mm
15 mm
Czarny
9000 daN
1000 V AC/1500 V DC
-40 to 130°C
700 daN
1800 daN
50
0,097 kg
CPH Low voltage insulators black.tif
ISO 45M8W
Nr produktu:
ISO2076 Skopiowano
M8
Poliamid
41 mm
45 mm
10,5 mm
15 mm
Czarny
14000 daN
1000 V AC/1500 V DC
-40 to 130°C
800 daN
2000 daN
25
0,132 kg
CPH Low voltage insulators black.tif
ISO 45M10W
Nr produktu:
ISO2078 Skopiowano
M10
Poliamid
41 mm
45 mm
10,5 mm
15 mm
Czarny
14000 daN
1000 V AC/1500 V DC
-40 to 130°C
800 daN
2000 daN
50
0,132 kg
CPH Low voltage insulators black.tif
ISO 50M6
Nr produktu:
ISO2080 Skopiowano
M6
Poliamid
29 mm
50 mm
11 mm
15 mm
Czarny
10000 daN
1000 V AC/1500 V DC
-40 to 130°C
400 daN
1500 daN
10
0,094 kg
CPH Low voltage insulators black.tif
ISO 50M8
Nr produktu:
ISO2085 Skopiowano
M8
Poliamid
29 mm
50 mm
11 mm
15 mm
Czarny
10000 daN
1000 V AC/1500 V DC
-40 to 130°C
450 daN
1600 daN
25
0,096 kg
CPH Low voltage insulators black.tif
ISO 50M10
Nr produktu:
ISO2090 Skopiowano
M10
Poliamid
29 mm
50 mm
11 mm
15 mm
Czarny
10000 daN
1000 V AC/1500 V DC
-40 to 130°C
650 daN
1800 daN
50
0,093 kg
CPH Low voltage insulators black.tif
ISO 50M10W
Nr produktu:
ISO2091 Skopiowano
M10
Poliamid
40 mm
50 mm
12 mm
15 mm
Czarny
13000 daN
1000 V AC/1500 V DC
-40 to 130°C
750 daN
2000 daN
50
0,145 kg
CPH Low voltage insulators black.tif
ISO 50M12
Nr produktu:
ISO2093 Skopiowano
M12
Poliamid
40 mm
50 mm
12 mm
15 mm
Czarny
13000 daN
1000 V AC/1500 V DC
-40 to 130°C
850 daN
2000 daN
85
0,145 kg
CPH Low voltage insulators black.tif
ISO 55M10
Nr produktu:
ISO2094 Skopiowano
M10
Poliamid
45 mm
55 mm
12 mm
15 mm
Czarny
15000 daN
1000 V AC/1500 V DC
-40 to 130°C
1000 daN
2200 daN
50
0,185 kg
CPH Low voltage insulators black.tif
ISO 60M8
Nr produktu:
ISO2095 Skopiowano
M8
Poliamid
42 mm
60 mm
12 mm
15 mm
Czarny
15000 daN
1000 V AC/1500 V DC
-40 to 130°C
900 daN
2200 daN
25
0,194 kg
CPH Low voltage insulators black.tif
ISO 60M10
Nr produktu:
ISO2100 Skopiowano
M10
Poliamid
42 mm
60 mm
12 mm
15 mm
Czarny
15000 daN
1000 V AC/1500 V DC
-40 to 130°C
900 daN
2200 daN
50
0,19 kg
CPH Low voltage insulators black.tif
ISO 70M10
Nr produktu:
ISO2101 Skopiowano
M10
Poliamid
50 mm
70 mm
13 mm
25 mm
Czarny
18000 daN
1000 V AC/1500 V DC
-40 to 130°C
900 daN
2200 daN
50
0,335 kg
CPH Low voltage insulators black.tif
ISO 70M12
Nr produktu:
ISO2103 Skopiowano
M12
Poliamid
50 mm
70 mm
13 mm
25 mm
Czarny
18000 daN
1000 V AC/1500 V DC
-40 to 130°C
1200 daN
2500 daN
85
0,331 kg
CPH Low voltage insulators black.tif
ISO 75M12
Nr produktu:
ISO2105 Skopiowano
M12
Poliamid
35 mm
75 mm
11,5 mm
25 mm
Czarny
12000 daN
1000 V AC/1500 V DC
-40 to 130°C
750 daN
2000 daN
85
0,203 kg
CPH Low voltage insulators black.tif
ISO 75M16
Nr produktu:
ISO2110 Skopiowano
M16
Poliamid
35 mm
75 mm
11,5 mm
25 mm
Czarny
12000 daN
1000 V AC/1500 V DC
-40 to 130°C
750 daN
2000 daN
200
0,246 kg
CPH Low voltage insulators black.tif
ISO 80M12
Nr produktu:
ISO2112 Skopiowano
M12
Poliamid
50 mm
80 mm
14 mm
25 mm
Czarny
18000 daN
1000 V AC/1500 V DC
-40 to 130°C
1200 daN
2500 daN
85
0,37 kg
CPH Low voltage insulators black.tif
ISO 100M12
Nr produktu:
ISO2115 Skopiowano
M12
Poliamid
50 mm
100 mm
21 mm
25 mm
Czarny
20000 daN
1000 V AC/1500 V DC
-40 to 130°C
1000 daN
3000 daN
85
0,458 kg
CPH Low voltage insulators black.tif
ISO 100M16
Nr produktu:
ISO2117 Skopiowano
M16
Poliamid
50 mm
100 mm
21 mm
25 mm
Czarny
20000 daN
1000 V AC/1500 V DC
-40 to 130°C
1000 daN
3000 daN
200
0,43 kg

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie techniczne

Robert Gębski

Product Manager STEROWANIE

+48 785 264 202
Wyślij e-mail
Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
