Przepusty kablowe KLIKSEAL

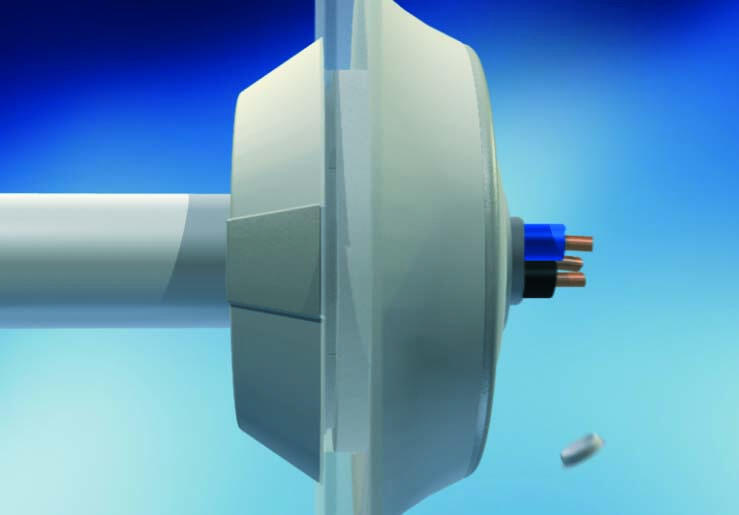

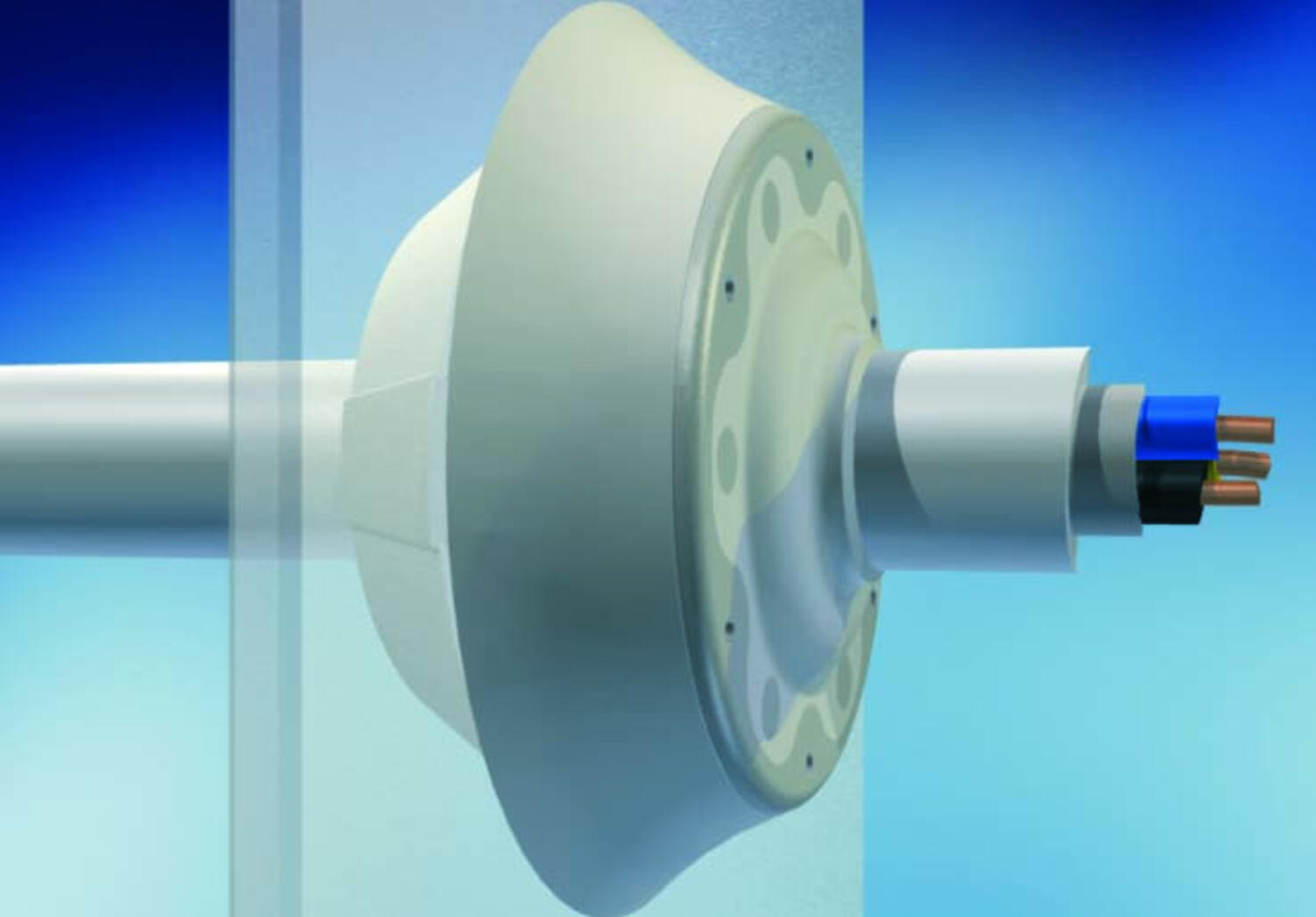

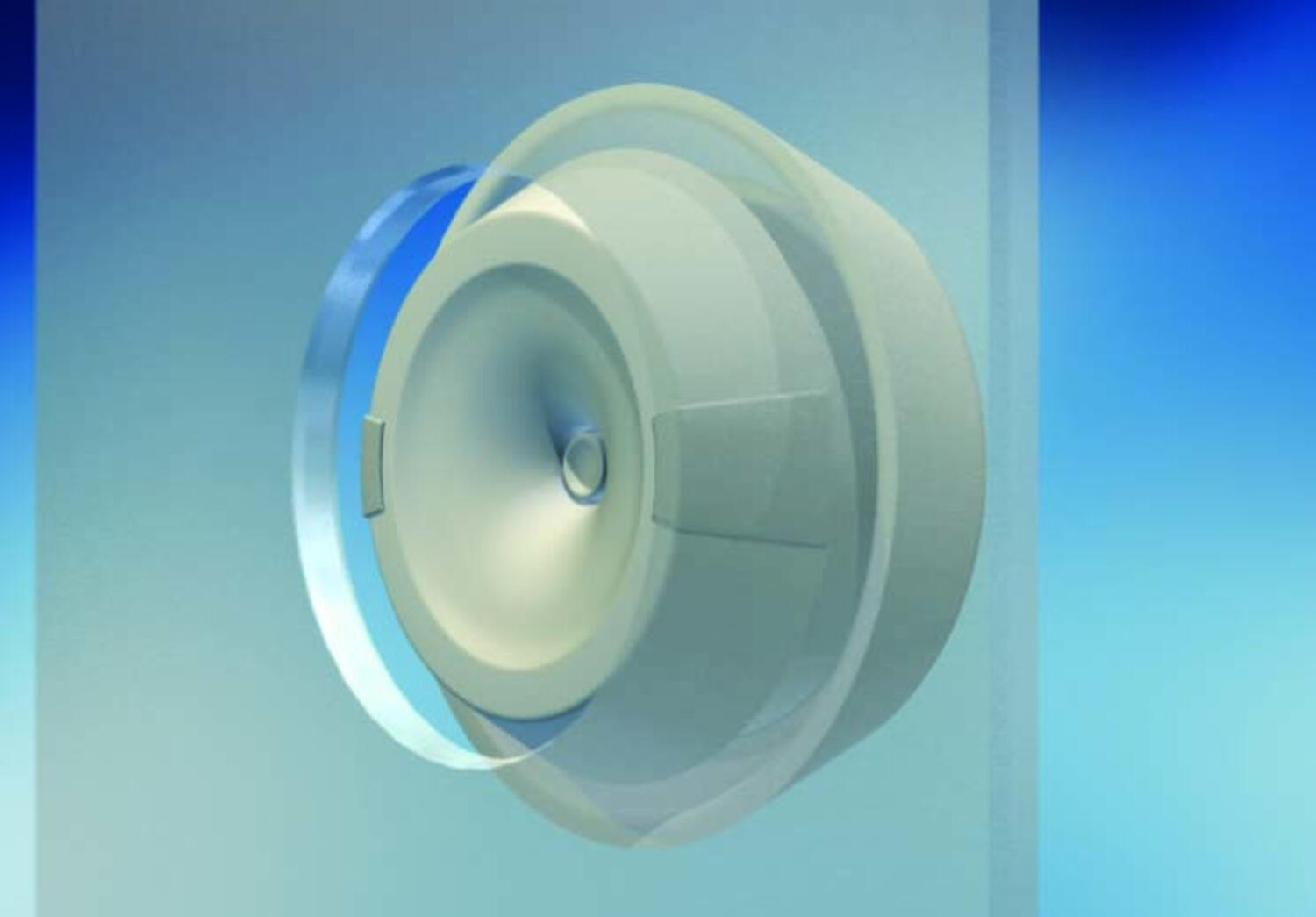

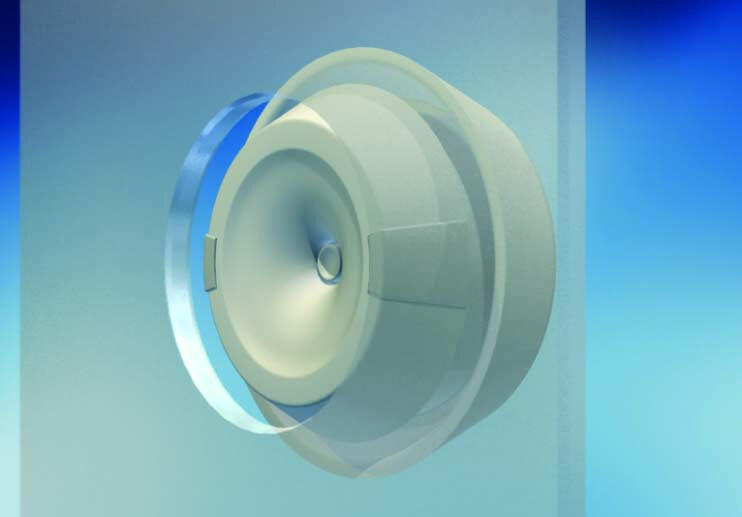

Szybka instalacja przepustów bez konieczności użycia narzędzi. Instalacja nie wymaga stosowania żadnej nakrętki. Przepusty dostępne są w trzech kolorach.
Dane techniczne
Materiał: | TPE i Polyamid 66 , bez halogenu |
Zakres temperatur: | -20°C...+125°C |
Stopień ochrony: | IP67/IP65 |

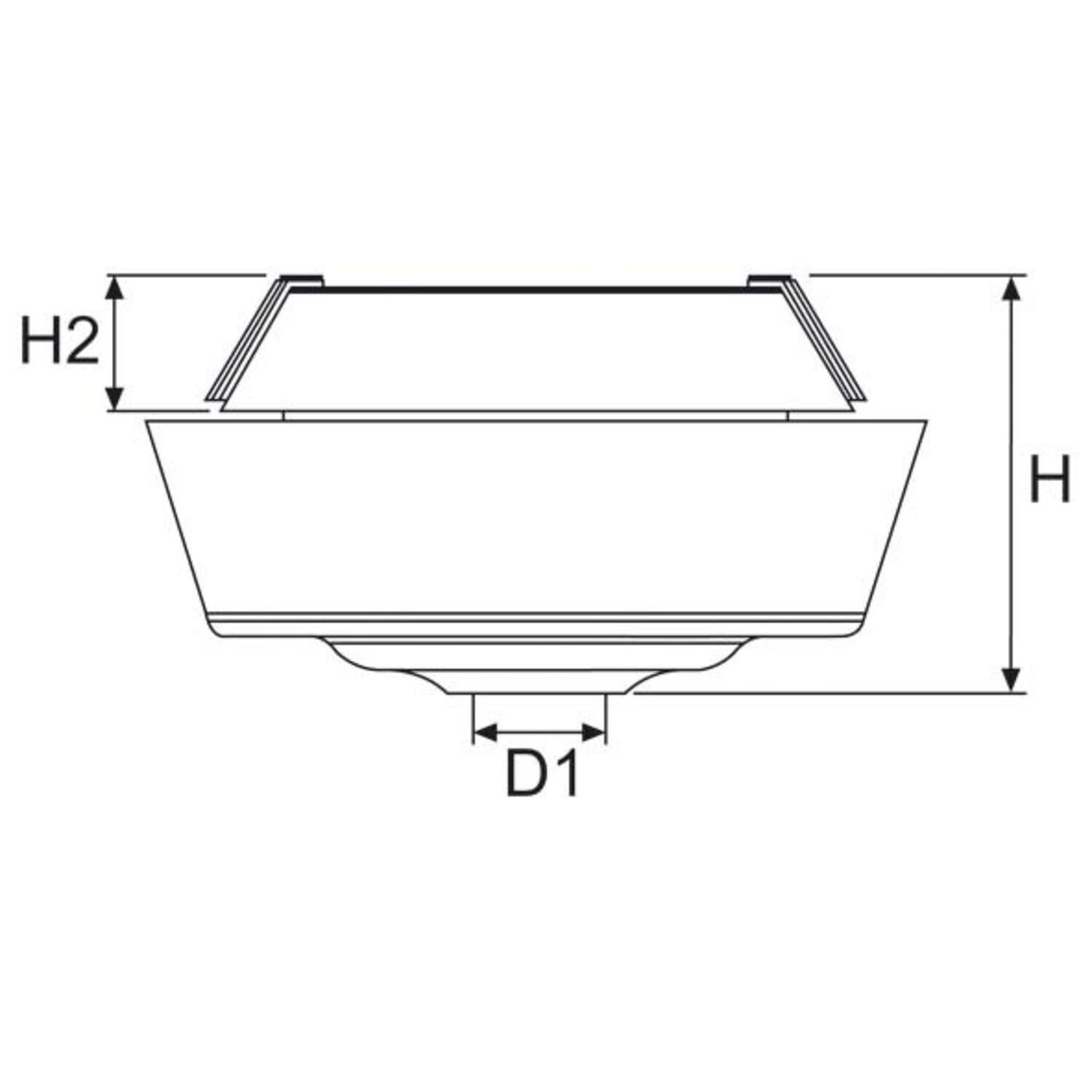

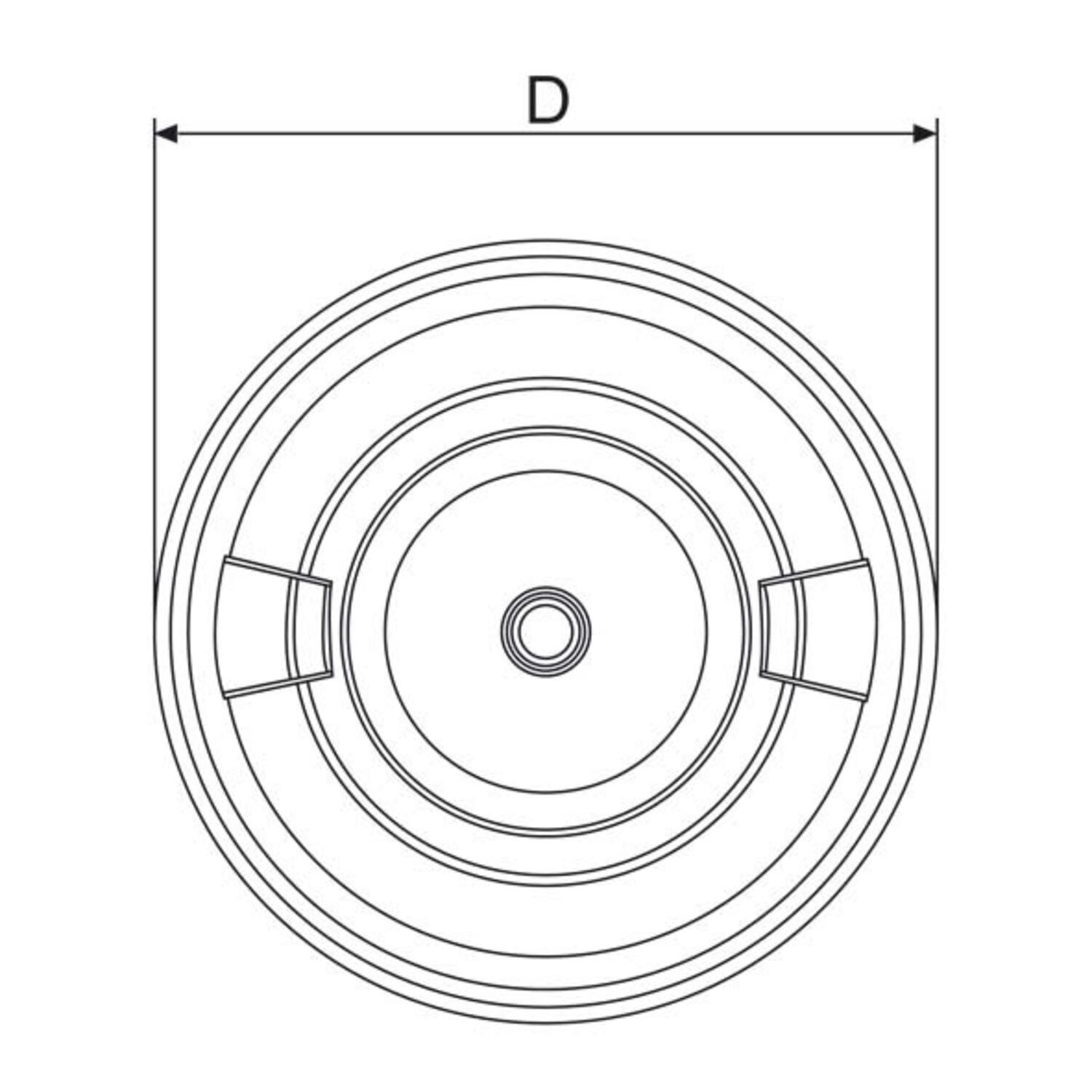

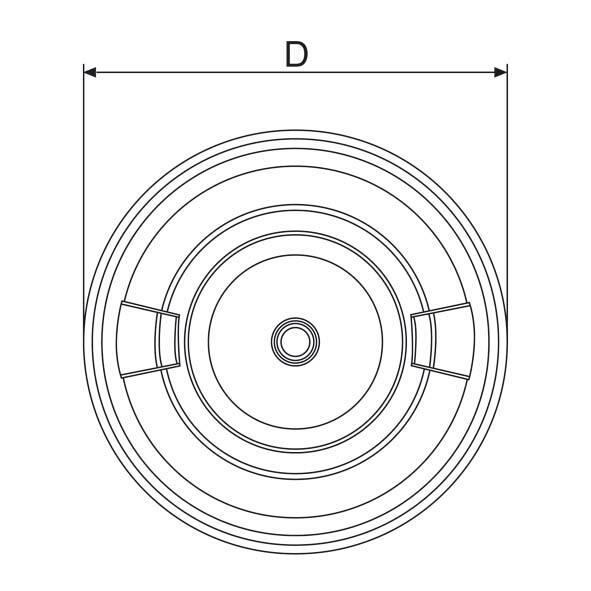

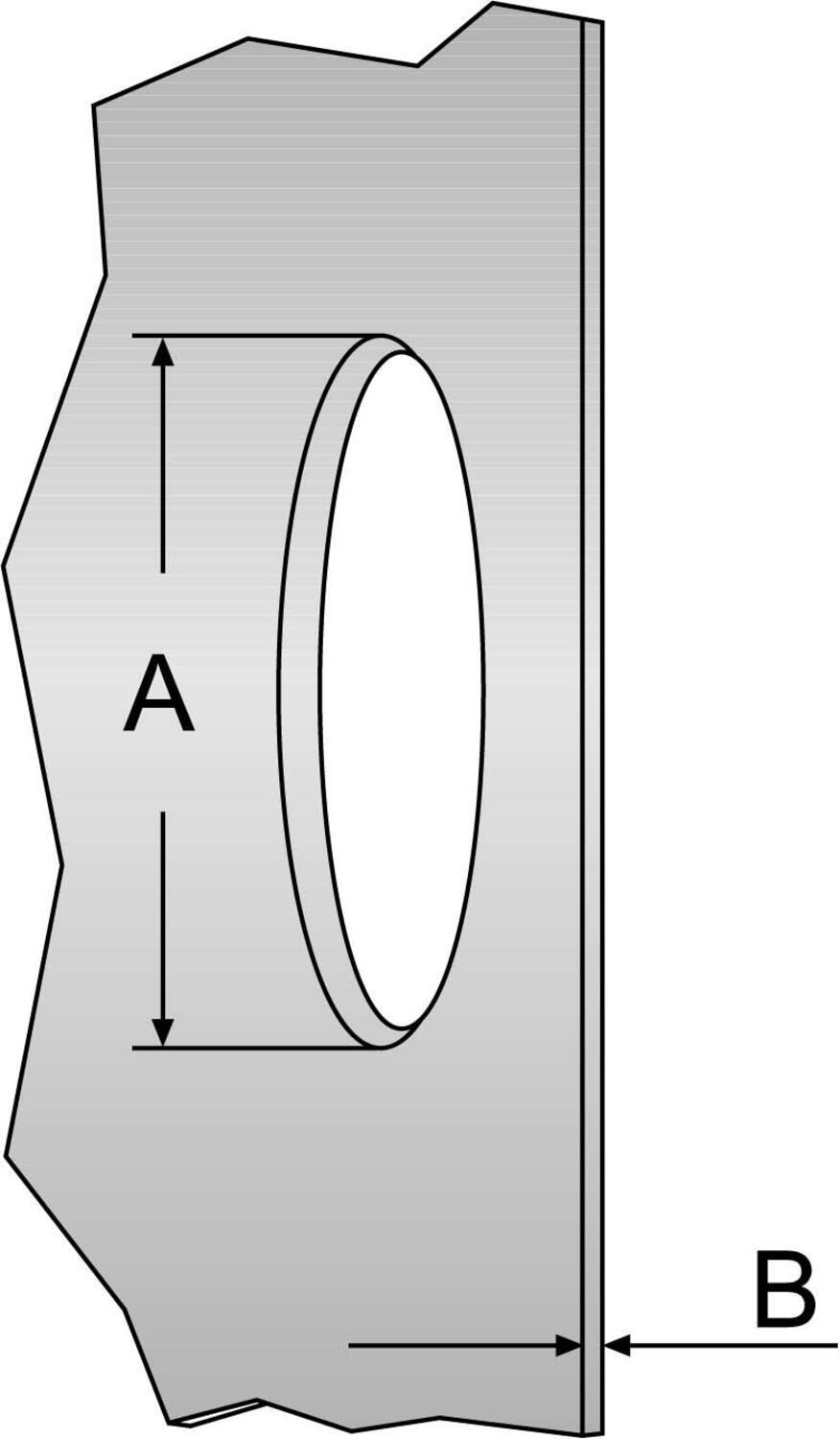

Wymiary
|
|
Numery katalogowe
Przepusty kablowe KLIKSEAL
Nr katalogowy | Opis | IP67 Śr. przewodów | IP65 Śr. przewodów | A | B | H | H2 | D1 | D | Opak. |
Kolor RAL 7035 | ||||||||||

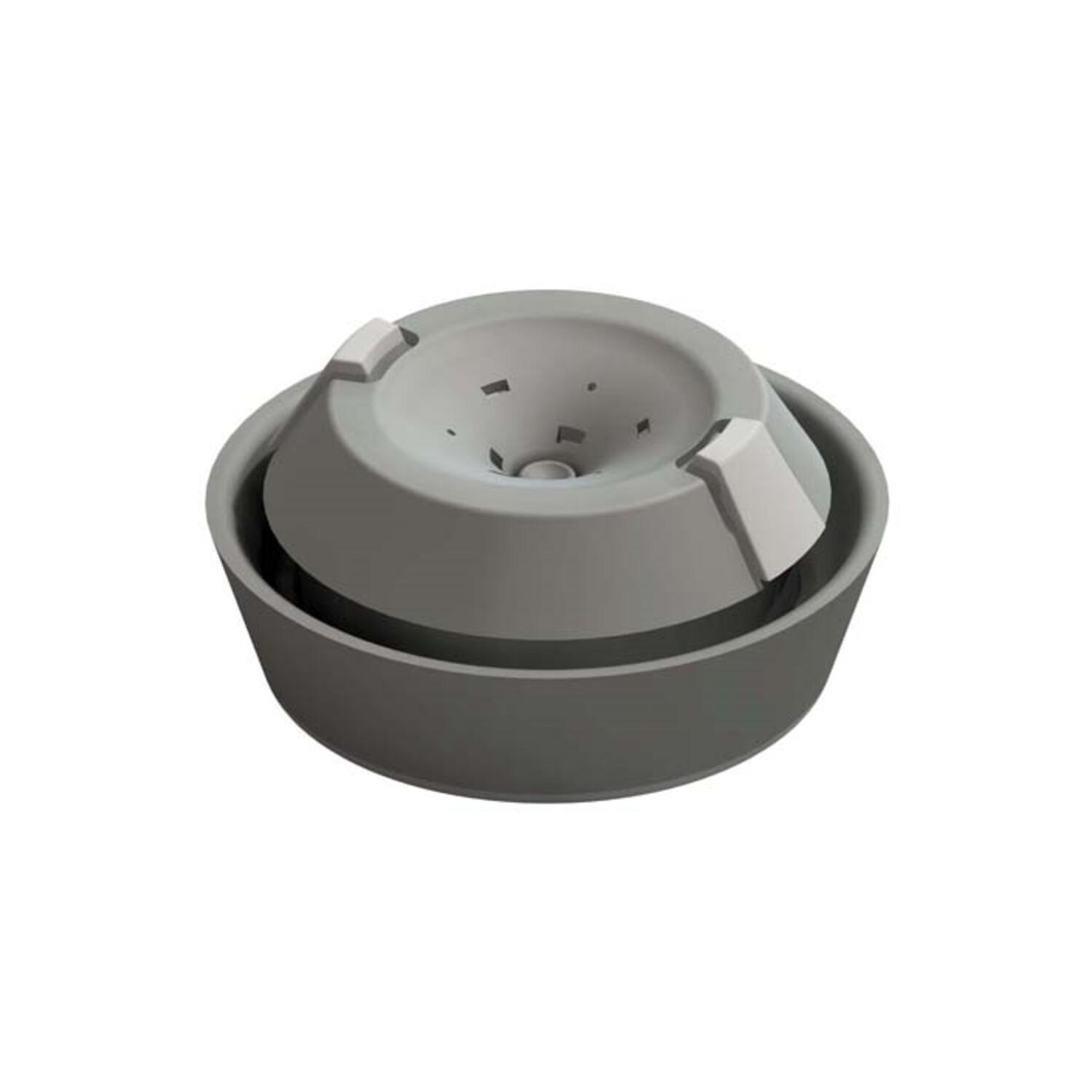

1475803 | Klikseal M20 | 7-11 | 4-11 | 20,5 | 2-5 | 17-20 | 5,5 | 4,0 | 29,3-34,5 | 50 szt. |
1475804 | Klikseal M25 | 7-13 | 4-13 | 25,5 | 2-5 | 17-20 | 5,7 | 5,0 | 34,3-40,0 | 50 szt. |
Kolor RAL 9010 | ||||||||||
1475823 | Klikseal M20 | 7-11 | 4-11 | 20,5 | 2-5 | 17-20 | 5,5 | 4,0 | 29,3-34,5 | 50 szt. |
1475824 | Klikseal M25 | 7-13 | 4-13 | 25,5 | 2-5 | 17-20 | 5,7 | 5,0 | 34,3-40,0 | 50 szt. |
Kolor RAL 9005 | ||||||||||
1475813 | Klikseal M20 | 7-11 | 4-11 | 20,5 | 2-5 | 17-20 | 5,5 | 4,0 | 29,3-34,5 | 50 szt. |
1475814 | Klikseal M25 | 7-13 | 4-13 | 25,5 | 2-5 | 17-20 | 5,7 | 5,0 | 34,3-40,0 | 50 szt. |
Przepusty kablowe KLIKSEAL dla obudów o cienkich ściankach
Nr katalogowy | Opis | IP67 Śr. przewodów | IP65 Śr. przewodów | A | B | H | H2 | D1 | D | Opak. |
Kolor RAL 7035 | ||||||||||
1475807 | Klikseal M20 | 7-11 | 4-11 | 20,5 | 0,7-3 | 17-20 | 5,5 | 4,0 | 34,2-37,2 | 50 szt. |
1475808 | Klikseal M25 | 7-13 | 4-13 | 25,5 | 0,7-3 | 17-20 | 5,7 | 5,0 | 39,2-42,2 | 50 szt. |
Kolor RAL 9010 | ||||||||||
1475827 | Klikseal M20 | 7-11 | 4-11 | 20,5 | 0,7-3 | 17-20 | 5,5 | 4,0 | 34,2-37,2 | 50 szt. |
1475828 | Klikseal M25 | 7-13 | 4-13 | 25,5 | 0,7-3 | 17-20 | 5,7 | 5,0 | 39,2-42,2 | 50 szt. |
Kolor RAL 9005 | ||||||||||
1475817 | Klikseal M20 | 7-11 | 4-11 | 20,5 | 0,7-3 | 17-20 | 5,5 | 4,0 | 34,2-37,2 | 50 szt. |
1475818 | Klikseal M25 | 7-13 | 4-13 | 25,5 | 0,7-3 | 17-20 | 5,7 | 5,0 | 39,2-42,2 | 50 szt. |
- Szybki montaż bez użycia narzędzi
- Stopień ochrony IP65
- Duży zakres dławienia (przewody o średnicy 4 - 13 mm)
- Wersje Metryczne

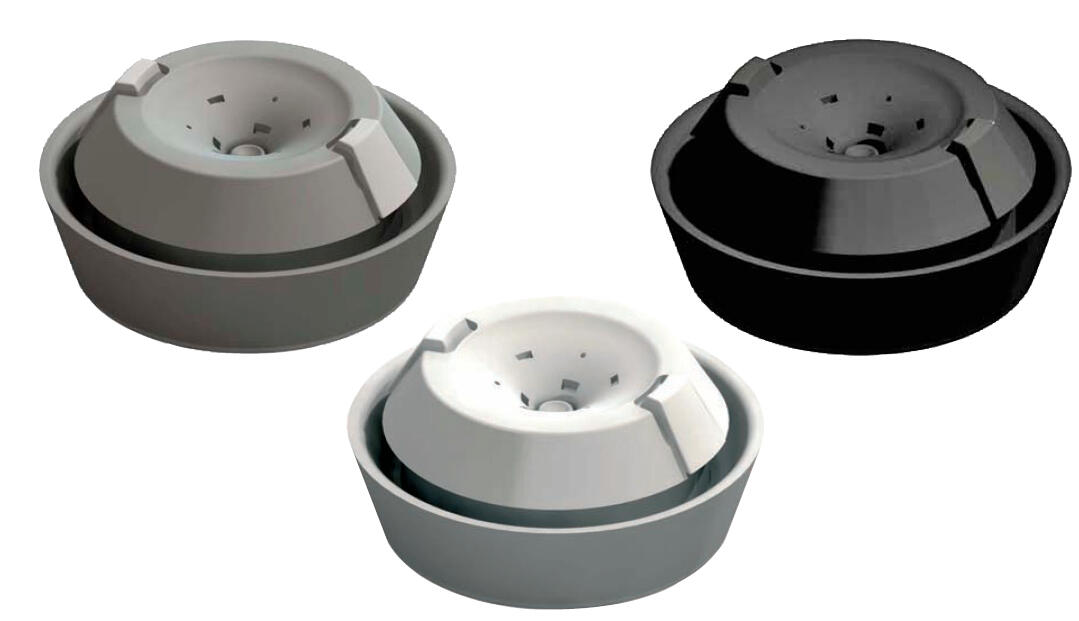

- Dostępne w 3 kolorach: RAL 7035, 9005 lub 9010
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| 1469_Dimension H (mm) | 17 - 20 |
|---|---|
| 1800_Dimension B (mm) | 2 - 5 |
| 2113_Dimension D (mm) | 29,3 - 34,5 |
| 2751_Cable span (mm) | 4 - 11 |
| Materiał | Poliamid 6.6, TPE |
| Wielkość opakowania | 50 szt |
| Wymiar A | 20,5 mm |
| Wymiar D1 | 4 mm |
| Wymiar H2 | 5,5 mm |
| Zakres temperatury | -20 ... +125 |
Do pobrania
Opis produktu
Szybka instalacja przepustów bez konieczności użycia narzędzi. Instalacja nie wymaga stosowania żadnej nakrętki. Przepusty dostępne są w trzech kolorach.
Dane techniczne
Materiał: | TPE i Polyamid 66 , bez halogenu |
Zakres temperatur: | -20°C...+125°C |
Stopień ochrony: | IP67/IP65 |
Wymiary
|
|
Numery katalogowe
Przepusty kablowe KLIKSEAL
Nr katalogowy | Opis | IP67 Śr. przewodów | IP65 Śr. przewodów | A | B | H | H2 | D1 | D | Opak. |
Kolor RAL 7035 | ||||||||||
1475803 | Klikseal M20 | 7-11 | 4-11 | 20,5 | 2-5 | 17-20 | 5,5 | 4,0 | 29,3-34,5 | 50 szt. |
1475804 | Klikseal M25 | 7-13 | 4-13 | 25,5 | 2-5 | 17-20 | 5,7 | 5,0 | 34,3-40,0 | 50 szt. |
Kolor RAL 9010 | ||||||||||
1475823 | Klikseal M20 | 7-11 | 4-11 | 20,5 | 2-5 | 17-20 | 5,5 | 4,0 | 29,3-34,5 | 50 szt. |
1475824 | Klikseal M25 | 7-13 | 4-13 | 25,5 | 2-5 | 17-20 | 5,7 | 5,0 | 34,3-40,0 | 50 szt. |
Kolor RAL 9005 | ||||||||||
1475813 | Klikseal M20 | 7-11 | 4-11 | 20,5 | 2-5 | 17-20 | 5,5 | 4,0 | 29,3-34,5 | 50 szt. |
1475814 | Klikseal M25 | 7-13 | 4-13 | 25,5 | 2-5 | 17-20 | 5,7 | 5,0 | 34,3-40,0 | 50 szt. |
Przepusty kablowe KLIKSEAL dla obudów o cienkich ściankach
Nr katalogowy | Opis | IP67 Śr. przewodów | IP65 Śr. przewodów | A | B | H | H2 | D1 | D | Opak. |
Kolor RAL 7035 | ||||||||||
1475807 | Klikseal M20 | 7-11 | 4-11 | 20,5 | 0,7-3 | 17-20 | 5,5 | 4,0 | 34,2-37,2 | 50 szt. |
1475808 | Klikseal M25 | 7-13 | 4-13 | 25,5 | 0,7-3 | 17-20 | 5,7 | 5,0 | 39,2-42,2 | 50 szt. |
Kolor RAL 9010 | ||||||||||
1475827 | Klikseal M20 | 7-11 | 4-11 | 20,5 | 0,7-3 | 17-20 | 5,5 | 4,0 | 34,2-37,2 | 50 szt. |
1475828 | Klikseal M25 | 7-13 | 4-13 | 25,5 | 0,7-3 | 17-20 | 5,7 | 5,0 | 39,2-42,2 | 50 szt. |
Kolor RAL 9005 | ||||||||||
1475817 | Klikseal M20 | 7-11 | 4-11 | 20,5 | 0,7-3 | 17-20 | 5,5 | 4,0 | 34,2-37,2 | 50 szt. |
1475818 | Klikseal M25 | 7-13 | 4-13 | 25,5 | 0,7-3 | 17-20 | 5,7 | 5,0 | 39,2-42,2 | 50 szt. |
