Przepusty kablowe TSS

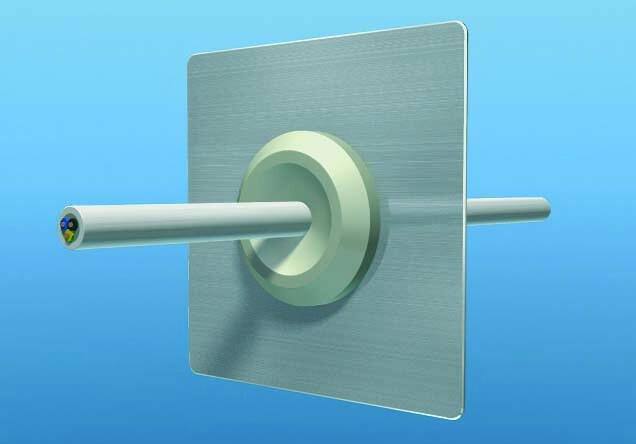

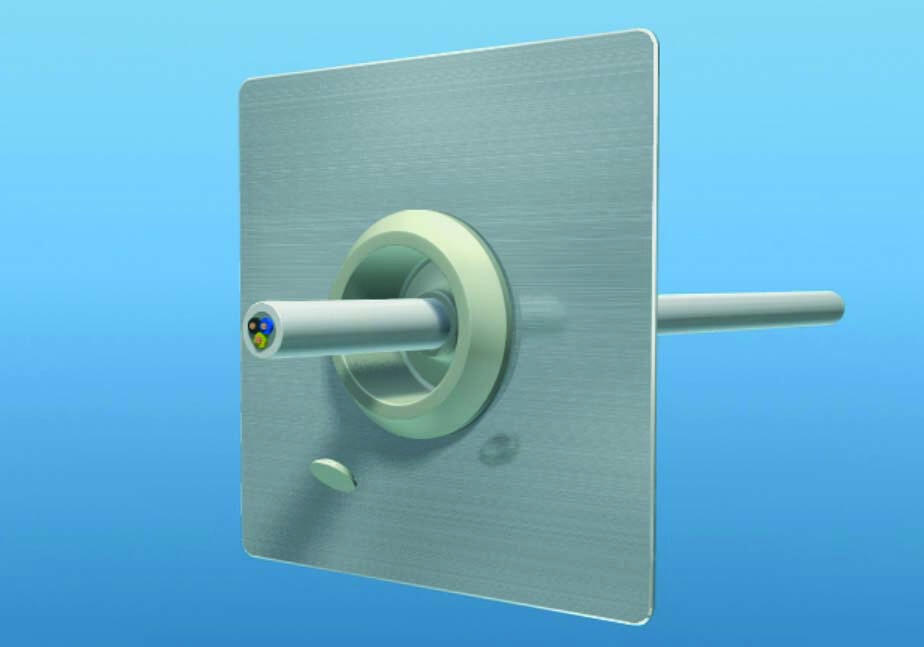

Przepusty nadające się do bardzo szybkiego montażu. Konstrukcja kołnierza uszczelniającego zapewnia szczelność nawet w przypadku kiedy przewód nie jest wprowadzony prostopadle do przepustu.
Dane techniczne
Materiał: | TPE, bez halogenu |
Zakres temperatur: | -20ºC...+125ºC |
Stopień ochrony: | IP67 |

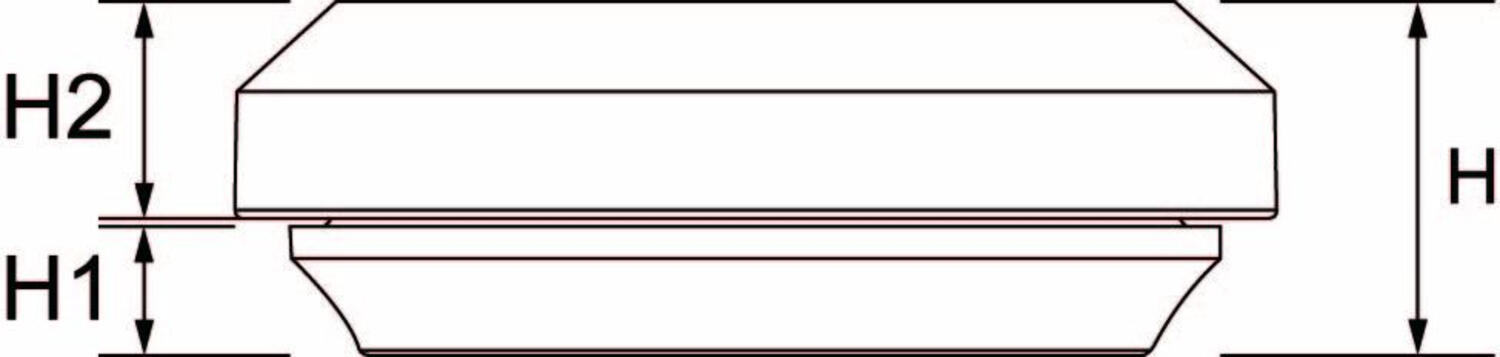

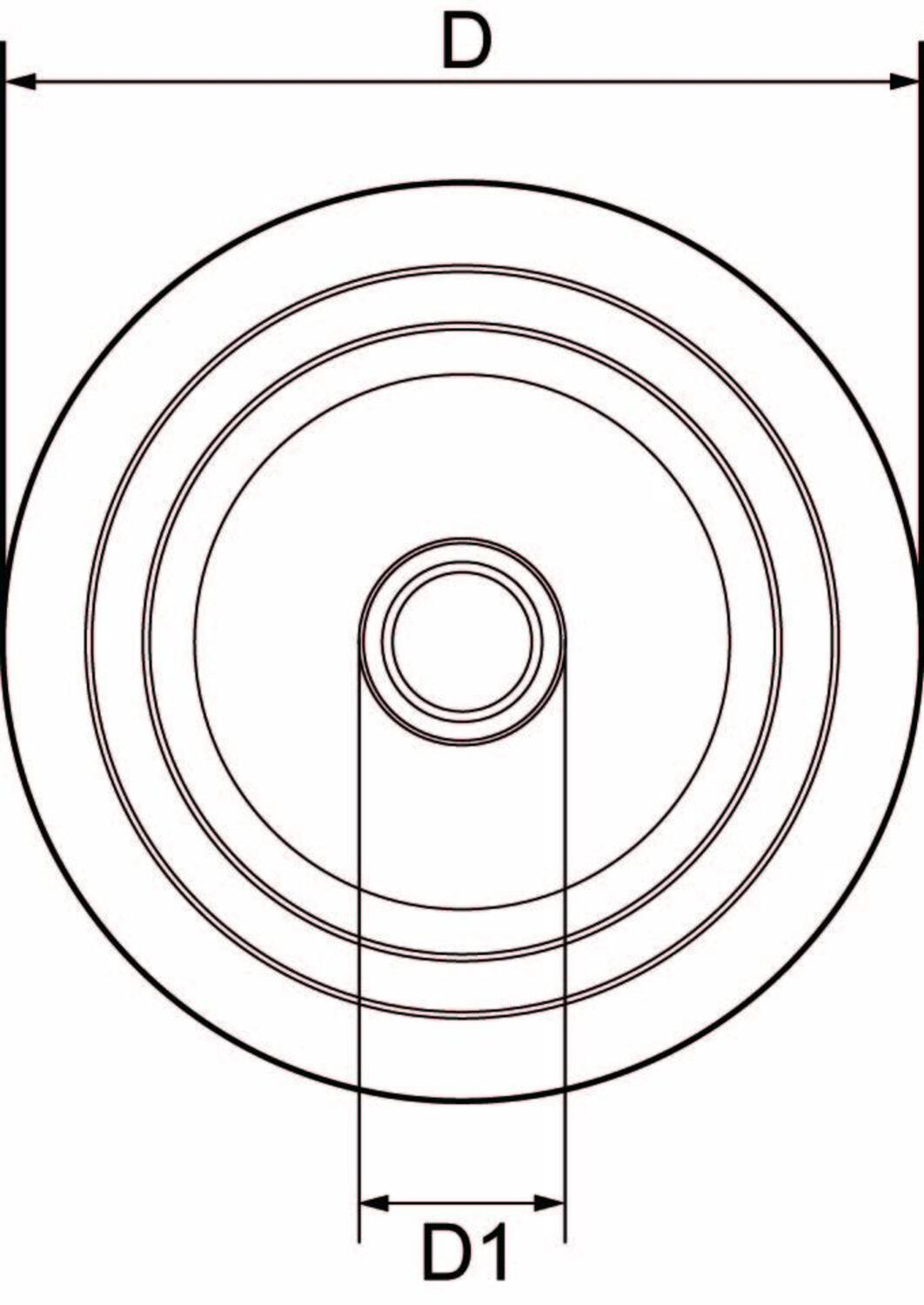

Wymiary
|
|
Numery katalogowe
Przepusty kablowe TSS
Nr katalogowy | Opis | Śr. przewodów | A | B | D | D1 | H | H1 | H2 | Opak. |
Kolor RAL 7035 | ||||||||||

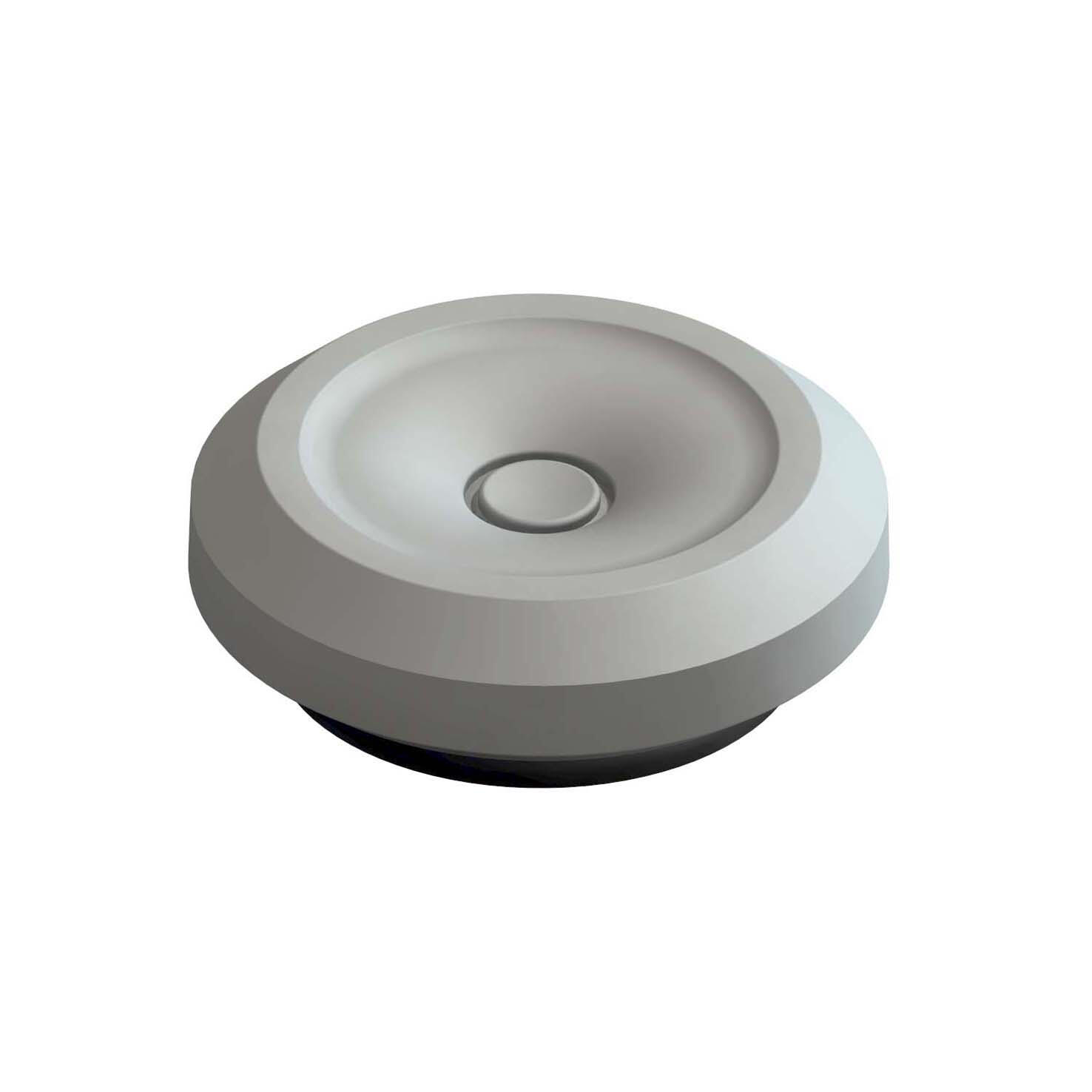

1475711 | TSS M16 | 5 – 10 | 16.5 | 0,5 – 3,0 | 23.5 | 4 | 11 | 4 | 6,75 | 50 szt. |
1475712 | TSS M20 | 6 - 13 | 20.5 | 0,5 - 3,0 | 27.5 | 5 | 11 | 4 | 6,75 | 50 szt. |
1475713 | TSS M25 | 8 - 17 | 25.5 | 0,5 - 3,5 | 32.5 | 7 | 11 | 4 | 6,75 | 50 szt. |
1475714 | TSS M32 | 12 - 24 | 32.5 | 0,5 - 4,5 | 39.5 | 11 | 11 | 4 | 6,75 | 25 szt. |
Kolor RAL 9005 | ||||||||||

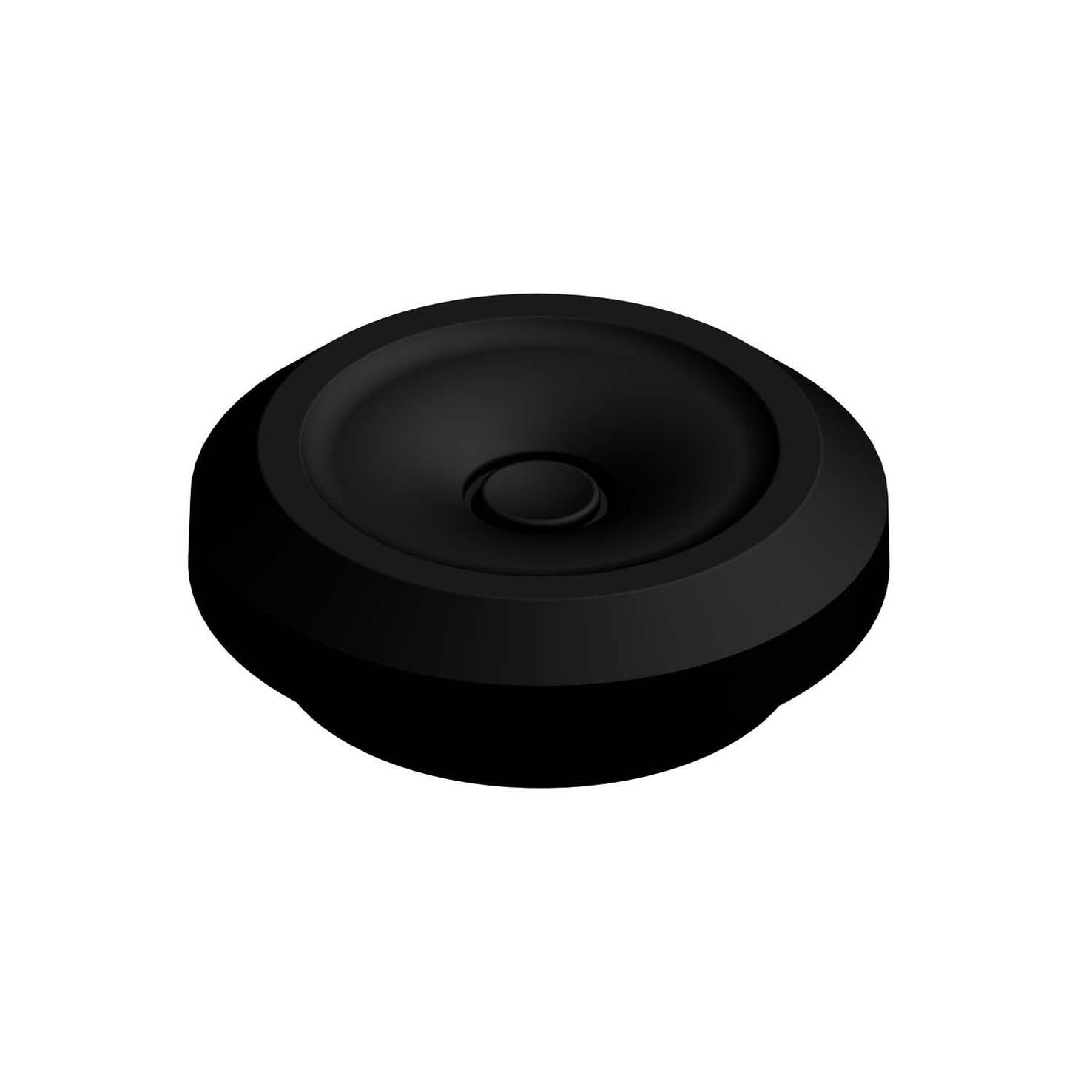

1475716 | TSS M16 | 5 – 10 | 16.5 | 0,5 – 3,0 | 23.5 | 4 | 11 | 4 | 6,75 | 50 szt. |
1475717 | TSS M20 | 6 - 13 | 20.5 | 0,5 - 3,0 | 27.5 | 5 | 11 | 4 | 6,75 | 50 szt. |
1475718 | TSS M25 | 8 - 17 | 25.5 | 0,5 - 3,5 | 32.5 | 7 | 11 | 4 | 6,75 | 50 szt. |
1475719 | TSS M32 | 12 - 24 | 32.5 | 0,5 - 4,5 | 39.5 | 11 | 11 | 4 | 6,75 | 25 szt. |
Kolor RAL 9010 | ||||||||||

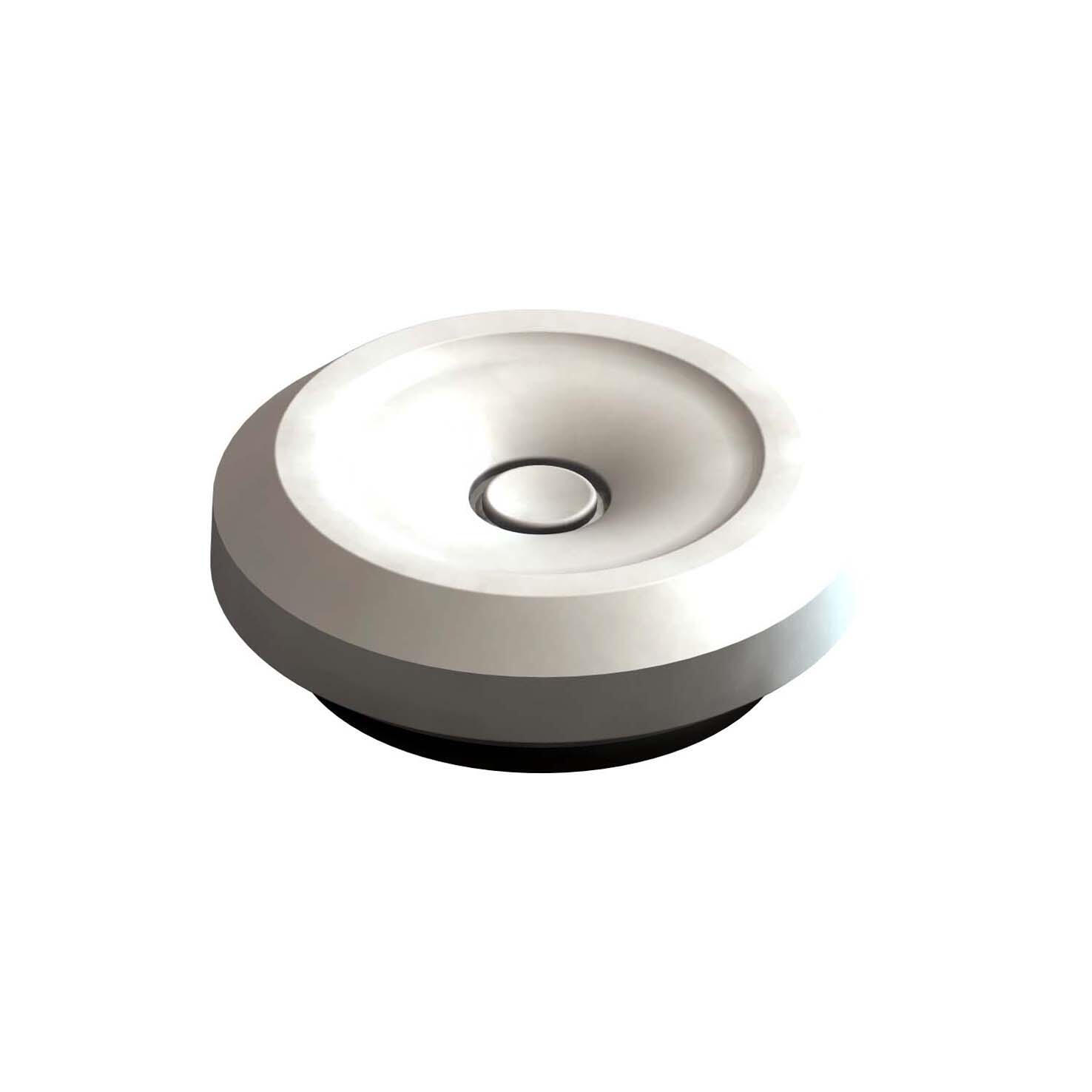

1475721 | TSS M16 | 5 – 10 | 16.5 | 0,5 – 3,0 | 23.5 | 4 | 11 | 4 | 6,75 | 50 szt. |
1475722 | TSS M20 | 6 - 13 | 20.5 | 0,5 - 3,0 | 27.5 | 5 | 11 | 4 | 6,75 | 50 szt. |
1475723 | TSS M25 | 8 - 17 | 25.5 | 0,5 - 3,5 | 32.5 | 7 | 11 | 4 | 6,75 | 50 szt. |
1475724 | TSS M32 | 12 - 24 | 32.5 | 0,5 - 4,5 | 39.5 | 11 | 11 | 4 | 6,75 | 25 szt. |

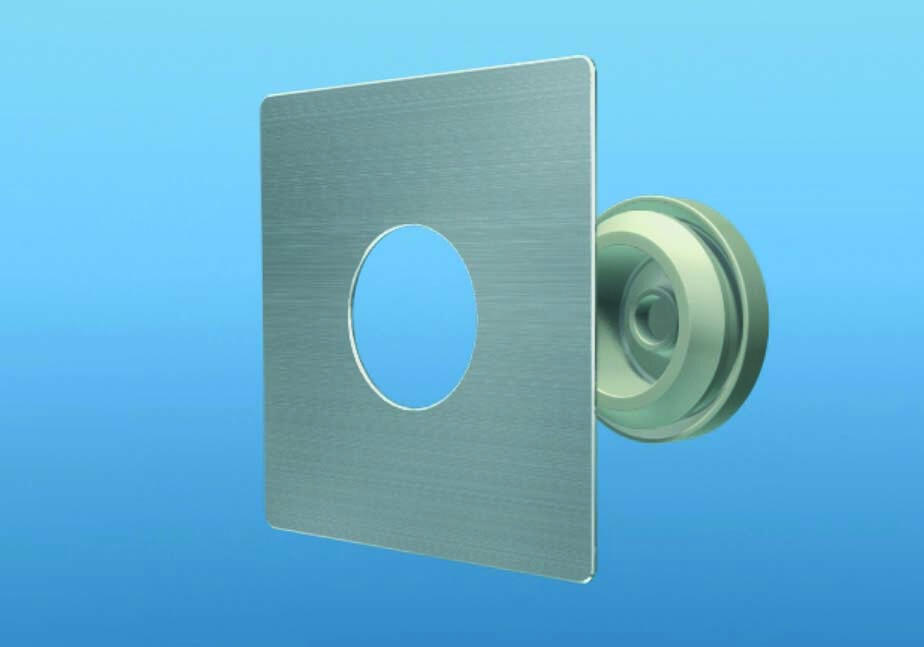

- Szybki montaż bez użycia narzędzi
- Stopień ochrony IP67
- Odporność na czynniki chemiczne
- Kompaktowe wymiary (głębokość jedynie 17-20mm)
- Dostępne w 3 kolorach: RAL 7035, 9005 lub 9010
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| 1469_Dimension H (mm) | 11 |
|---|---|
| 1800_Dimension B (mm) | 0,5 - 3 |
| 2113_Dimension D (mm) | 23,5 |
| 2751_Cable span (mm) | 5 - 10 |
| Materiał | TPE |
| Wielkość opakowania | 50 szt |
| Wymiar A | 16,5 mm |
| Wymiar D1 | 4 mm |
| Wymiar H1 | 4 mm |
| Wymiar H2 | 6,75 mm |
| Zakres temperatury | -50 ... +125 |
Do pobrania
Opis produktu
Przepusty nadające się do bardzo szybkiego montażu. Konstrukcja kołnierza uszczelniającego zapewnia szczelność nawet w przypadku kiedy przewód nie jest wprowadzony prostopadle do przepustu.
Dane techniczne
Materiał: | TPE, bez halogenu |
Zakres temperatur: | -20ºC...+125ºC |
Stopień ochrony: | IP67 |
Wymiary
|
|
Numery katalogowe
Przepusty kablowe TSS
Nr katalogowy | Opis | Śr. przewodów | A | B | D | D1 | H | H1 | H2 | Opak. |
Kolor RAL 7035 | ||||||||||
1475711 | TSS M16 | 5 – 10 | 16.5 | 0,5 – 3,0 | 23.5 | 4 | 11 | 4 | 6,75 | 50 szt. |
1475712 | TSS M20 | 6 - 13 | 20.5 | 0,5 - 3,0 | 27.5 | 5 | 11 | 4 | 6,75 | 50 szt. |
1475713 | TSS M25 | 8 - 17 | 25.5 | 0,5 - 3,5 | 32.5 | 7 | 11 | 4 | 6,75 | 50 szt. |
1475714 | TSS M32 | 12 - 24 | 32.5 | 0,5 - 4,5 | 39.5 | 11 | 11 | 4 | 6,75 | 25 szt. |
Kolor RAL 9005 | ||||||||||
1475716 | TSS M16 | 5 – 10 | 16.5 | 0,5 – 3,0 | 23.5 | 4 | 11 | 4 | 6,75 | 50 szt. |
1475717 | TSS M20 | 6 - 13 | 20.5 | 0,5 - 3,0 | 27.5 | 5 | 11 | 4 | 6,75 | 50 szt. |
1475718 | TSS M25 | 8 - 17 | 25.5 | 0,5 - 3,5 | 32.5 | 7 | 11 | 4 | 6,75 | 50 szt. |
1475719 | TSS M32 | 12 - 24 | 32.5 | 0,5 - 4,5 | 39.5 | 11 | 11 | 4 | 6,75 | 25 szt. |
Kolor RAL 9010 | ||||||||||
1475721 | TSS M16 | 5 – 10 | 16.5 | 0,5 – 3,0 | 23.5 | 4 | 11 | 4 | 6,75 | 50 szt. |
1475722 | TSS M20 | 6 - 13 | 20.5 | 0,5 - 3,0 | 27.5 | 5 | 11 | 4 | 6,75 | 50 szt. |
1475723 | TSS M25 | 8 - 17 | 25.5 | 0,5 - 3,5 | 32.5 | 7 | 11 | 4 | 6,75 | 50 szt. |
1475724 | TSS M32 | 12 - 24 | 32.5 | 0,5 - 4,5 | 39.5 | 11 | 11 | 4 | 6,75 | 25 szt. |
