Przepusty membranowe KES

  • Średnice kabli od 3.2mm do 20.5mm
  • Stopień ochrony IP66
  • Materiał: poliamid 6.6 wzmocniony włóknem szklanym
  • Certyfikat ECOLAB - agresywne środki czyszczące
  • Wolne od halogenu i silikonu

Wybrany wariant produktu


Pobierz PDF

Dane techniczne/dokumentacja

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Certyfikat NEMA 4x
Długość 149,6 mm
Długość otworu pod przepust 112 mm
Klasa palności V-0
Kod taryfy celnej 39259020
Kolor Czarny
Kraj pochodzenia DE
Liczba otworów montażowych 4 szt
Liczba otworów na kable 13 szt
Masa 109,1 g
Materiał Poliamid 6.6
Materiał uszczelek TPE
Max. temperatura pracy 90 °C
Min. temperatura pracy -40 °C
Montaż Śrubowy
Number of cables x cable diameter 10 x 3.2mm-6.3mm, 3 x 16.0mm-20.5mm
Rozmiar śrub montażowych M5
Średnica otworów montażowych 5,5 mm
Standard cUL C22.2 No. 14-18
Standard UL UL 508A
Stopień ochrony IP IP66
Szerokość 58 mm
Szerokość otworu pod przepust 36 mm
Type KES
Wall thickness N/A
Wielkość opakowania 10 szt
Wolny od halogenu Tak
Wolny od silikonu Tak
Wysokość ramki 14,5 mm
Wzmocnienie włóknem szklanym Tak
Zalecany moment dokręcania 3

Do pobrania

Wymiary i połączenia

Rysunki techniczne

Akcesoria

Warianty produktu Kolor Liczba otworów montażowych Liczba otworów na kable Masa Montaż Number of cables x cable diameter Rozmiar śrub montażowych Średnica otworów montażowych Stopień ochrony IP Type Wall thickness Zalecany moment dokręcania Cena
KES 13/24 Screw Mount Cable Entry Black
Nr produktu:
28630.4 Skopiowano
Czarny
4 szt
13 szt
109,1 g
Śrubowy
10 x 3.2mm-6.3mm, 3 x 16.0mm-20.5mm
M5
5,5 mm
IP66
KES
N/A
3

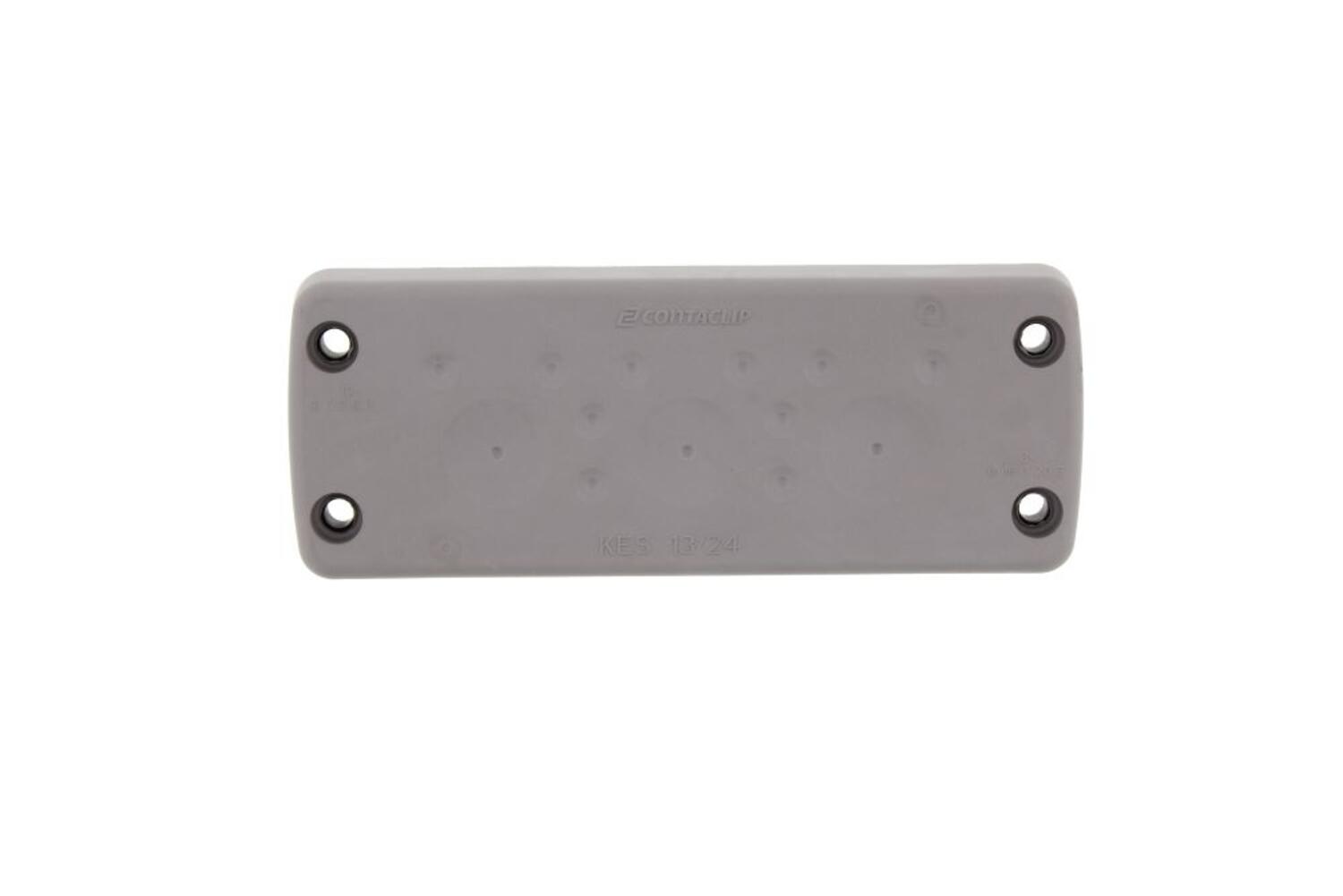

KES 13/24 Screw Mount Cable Entry Grey
Nr produktu:
28630.6 Skopiowano
Szary
4 szt
13 szt
109,1 g
Śrubowy
10 x 3.2mm-6.3mm, 3 x 16.0mm-20.5mm
M5
5,5 mm
IP66
KES
N/A
3

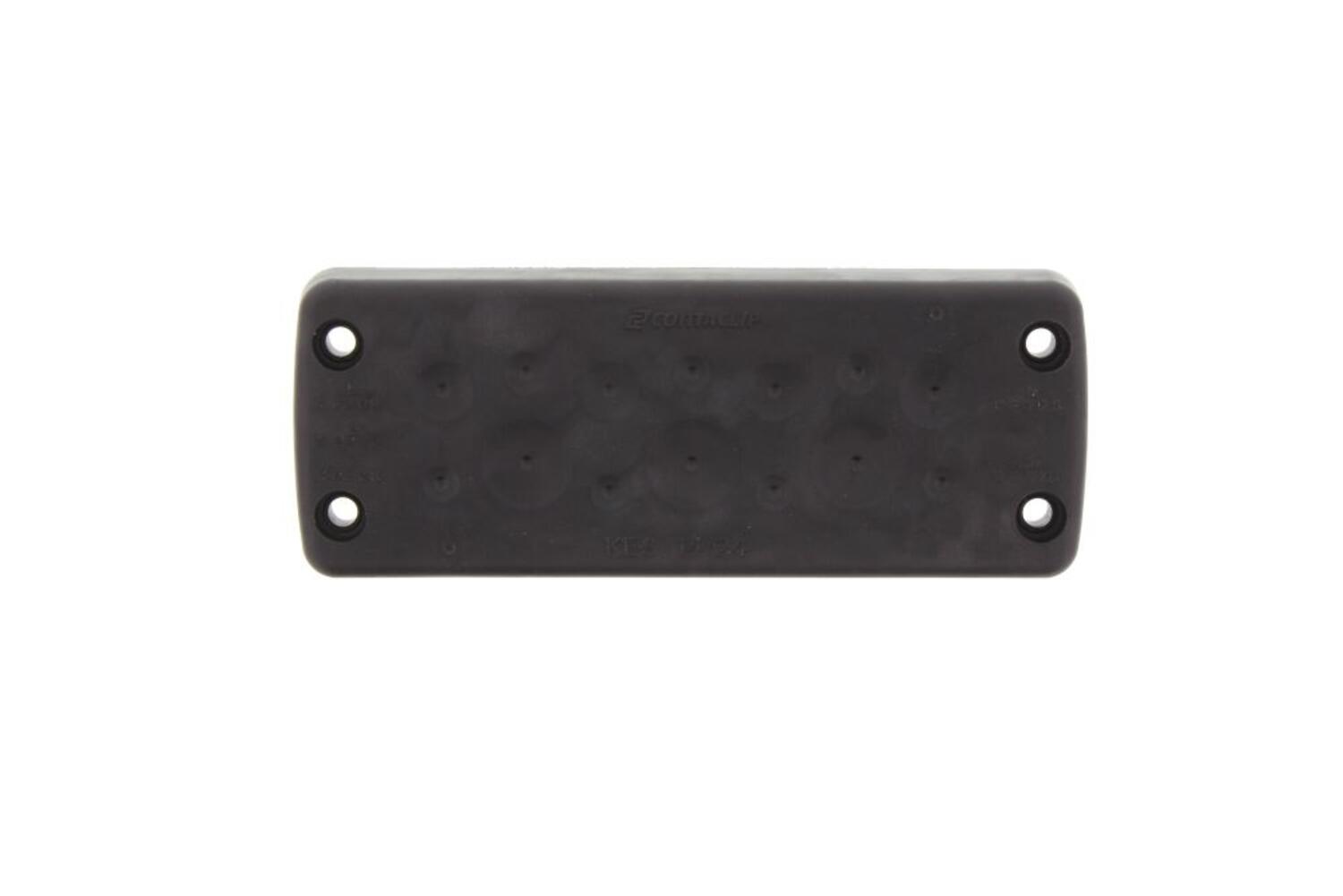

KES 14/24 Screw Mount Cable Entry Black
Nr produktu:
28631.4 Skopiowano
Czarny
4 szt
14 szt
109,6 g
Śrubowy
5 x 3.2mm-6.3mm, 1 x 8.0mm-12.5mm, 3 x 12.0mm-16.2mm, 2 x 4.0mm-7.5mm, 3 x 5.5mm-10.5mm
M5
5,5 mm
IP66
KES
N/A
3

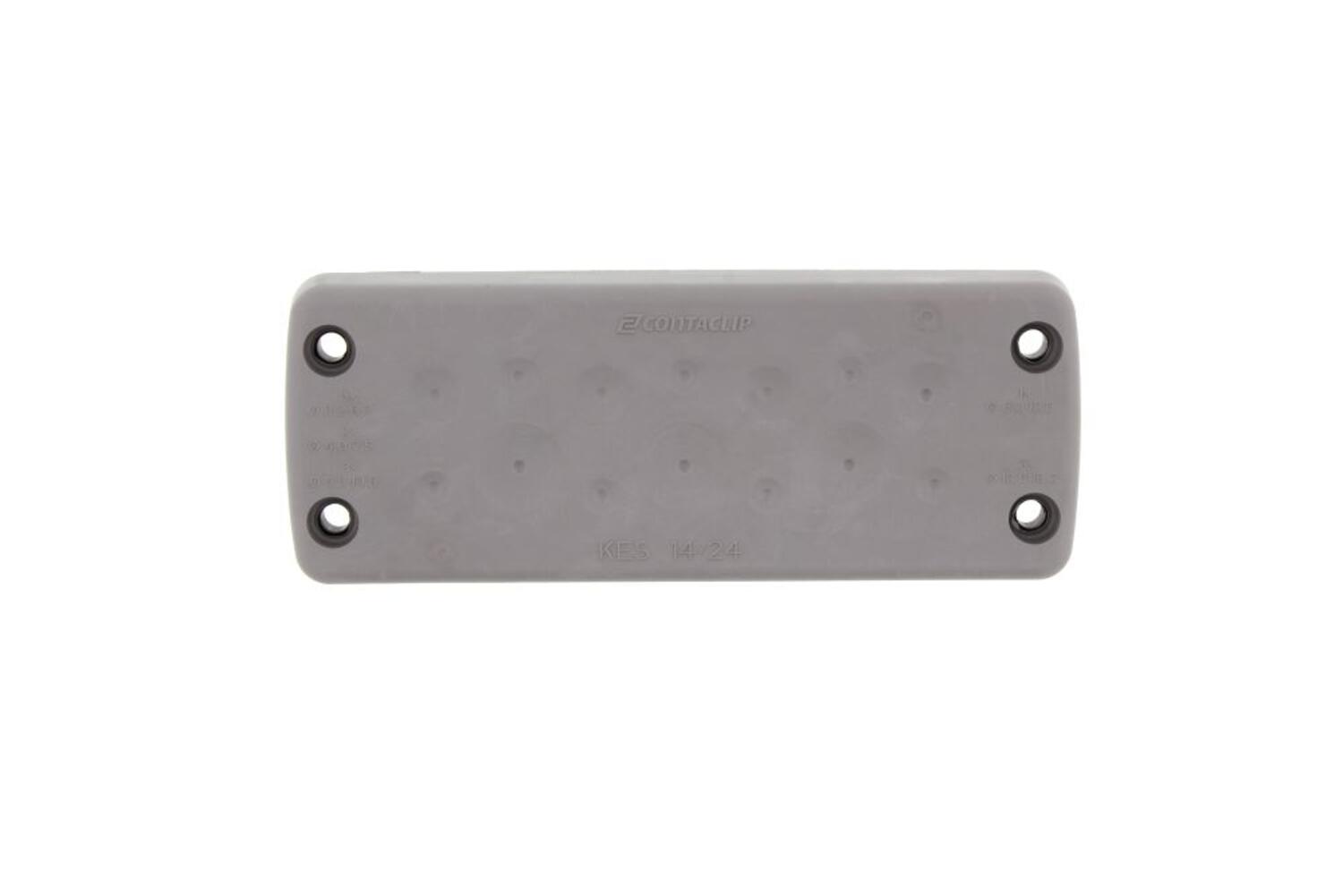

KES 14/24 Screw Mount Cable Entry Grey
Nr produktu:
28631.6 Skopiowano
Szary
4 szt
14 szt
109,6 g
Śrubowy
5 x 3.2mm-6.3mm, 3 x 12.0mm-16.2mm, 2 x 4.0mm-7.5mm, 3 x 5.5mm-10.5mm
M5
5,5 mm
IP66
KES
N/A
3

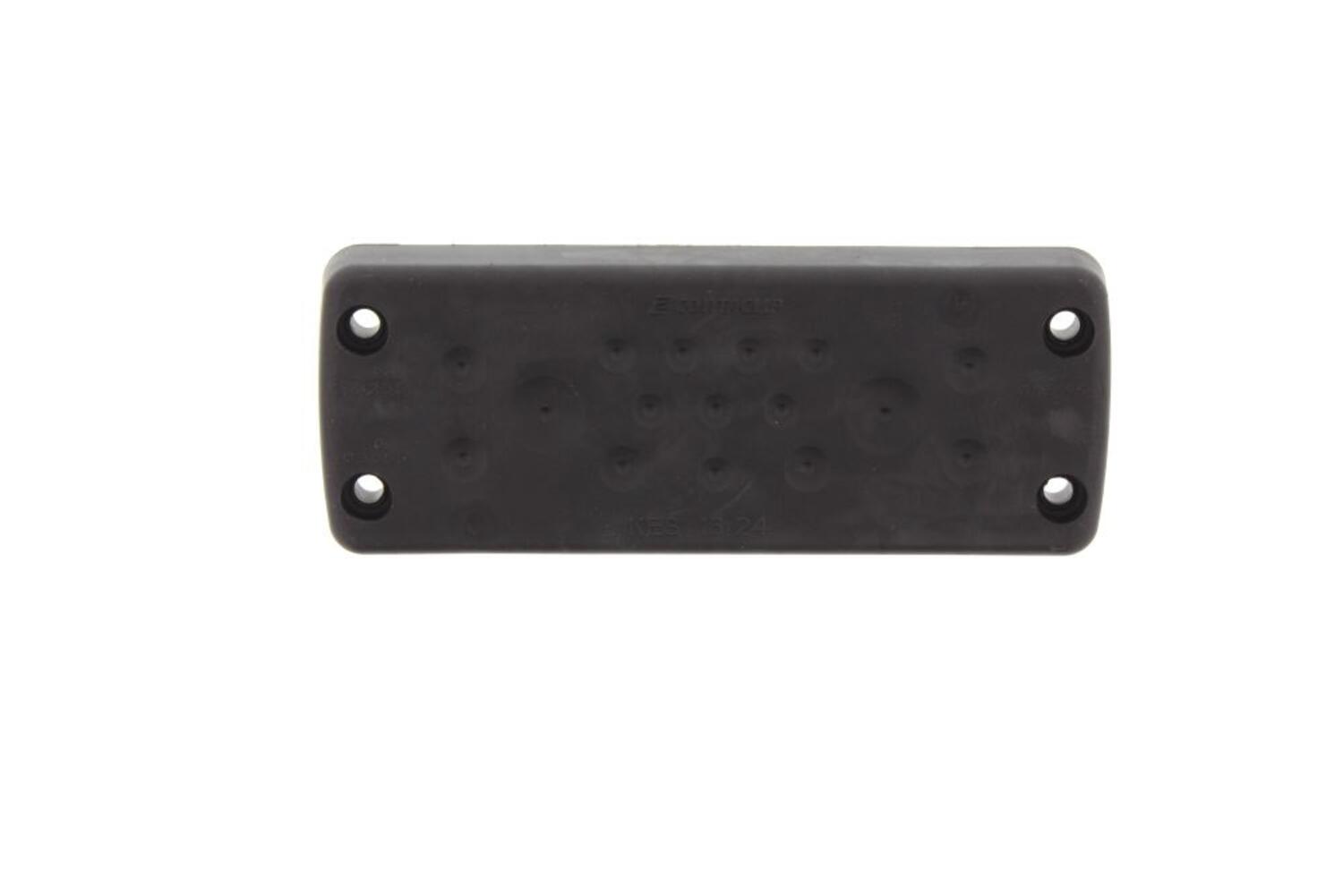

KES 16/24 Screw Mount Cable Entry Black
Nr produktu:
28632.4 Skopiowano
Czarny
4 szt
16 szt
109,2 g
Śrubowy
6 x 5.0mm-8.5mm, 8 x 3.2mm-5.5mm, 2 x 9.5mm-14.5mm
M5
5,5 mm
IP66
KES
N/A
3
KES 16/24 Screw Mount Cable Entry Grey
Nr produktu:
28632.6 Skopiowano
Szary
4 szt
16 szt
109,2 g
Śrubowy
6 x 5.0mm-8.5mm, 8 x 3.2mm-5.5mm, 2 x 9.5mm-14.5mm
M5
5,5 mm
IP66
KES
N/A
3

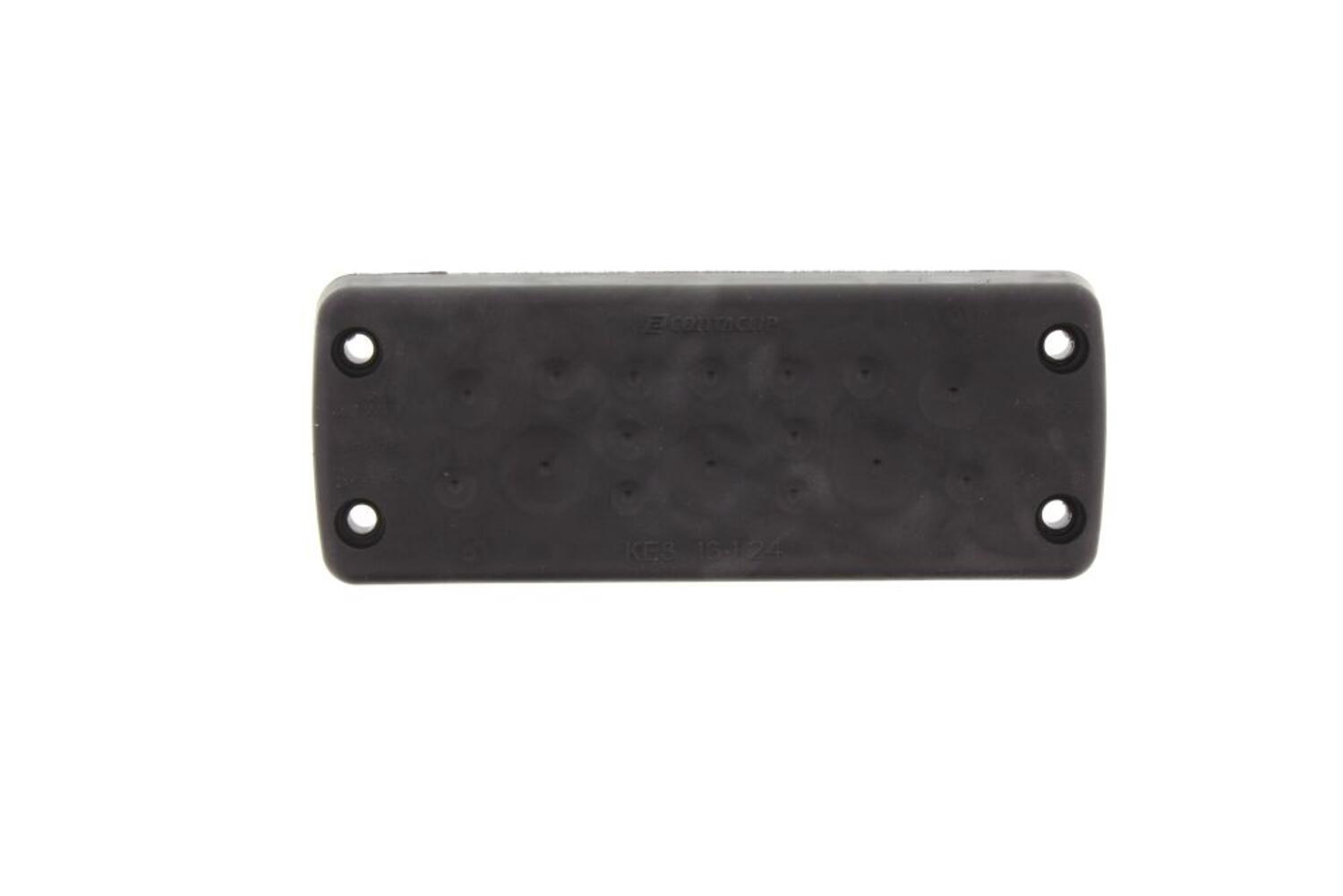

KES 16-1/24 Screw Mount Cable Entry Black
Nr produktu:
28633.4 Skopiowano
Czarny
4 szt
16 szt
116,9 g
Śrubowy
2 x 3.2mm-6.3mm, 1 x 8.0mm-12.5mm, 3 x 12.0mm-16.2mm, 9 x 4.0mm-7.5mm, 1 x 5.5mm-10.5mm
M5
5,5 mm
IP66
KES
N/A
3

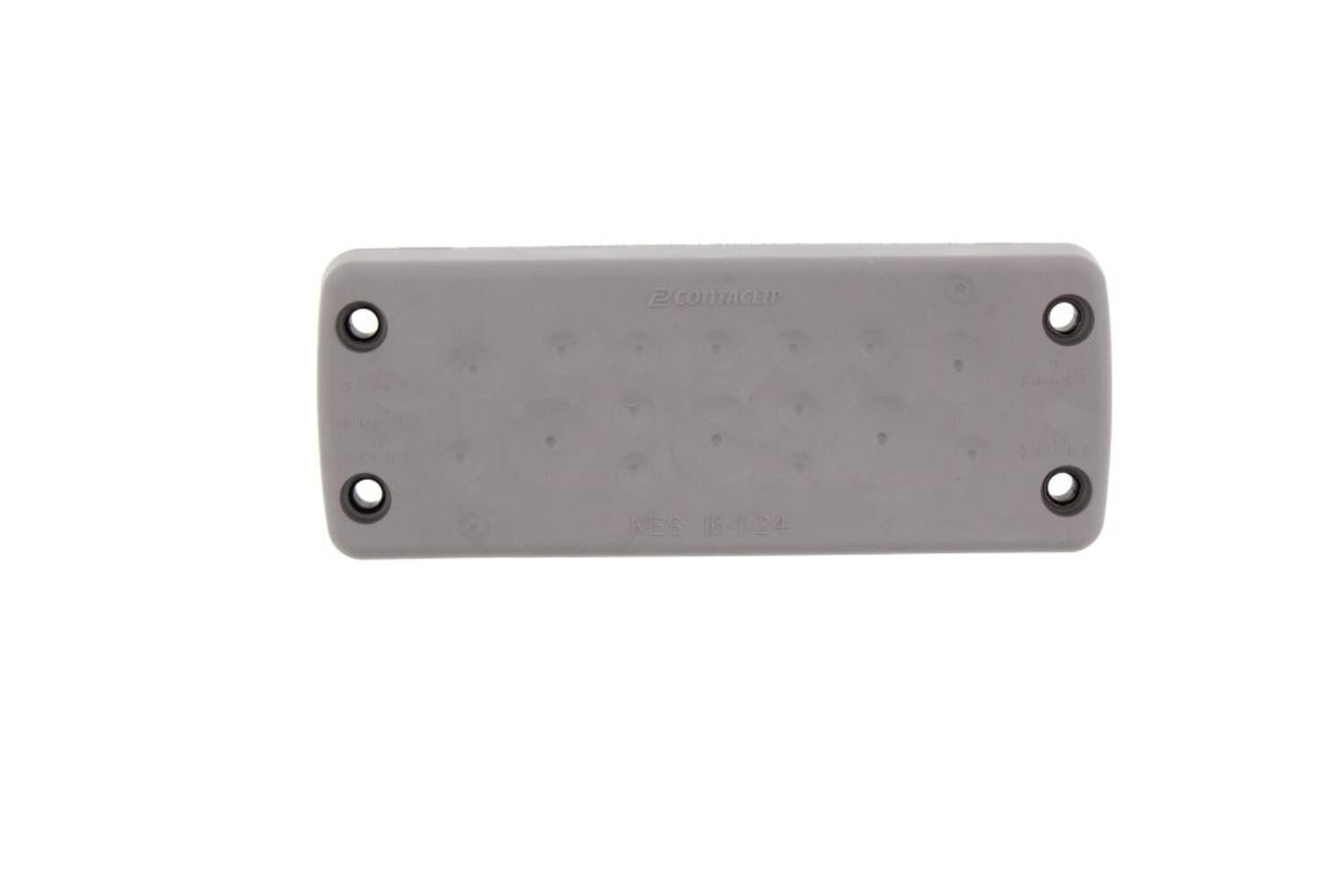

KES 16-1/24 Screw Mount Cable Entry Grey
Nr produktu:
28633.6 Skopiowano
Szary
4 szt
16 szt
116,9 g
Śrubowy
2 x 3.2mm-6.3mm, 1 x 8.0mm-12.5mm, 3 x 12.0mm-16.2mm, 9 x 4.0mm-7.5mm, 1 x 5.5mm-10.5mm
M5
5,5 mm
IP66
KES
N/A
3

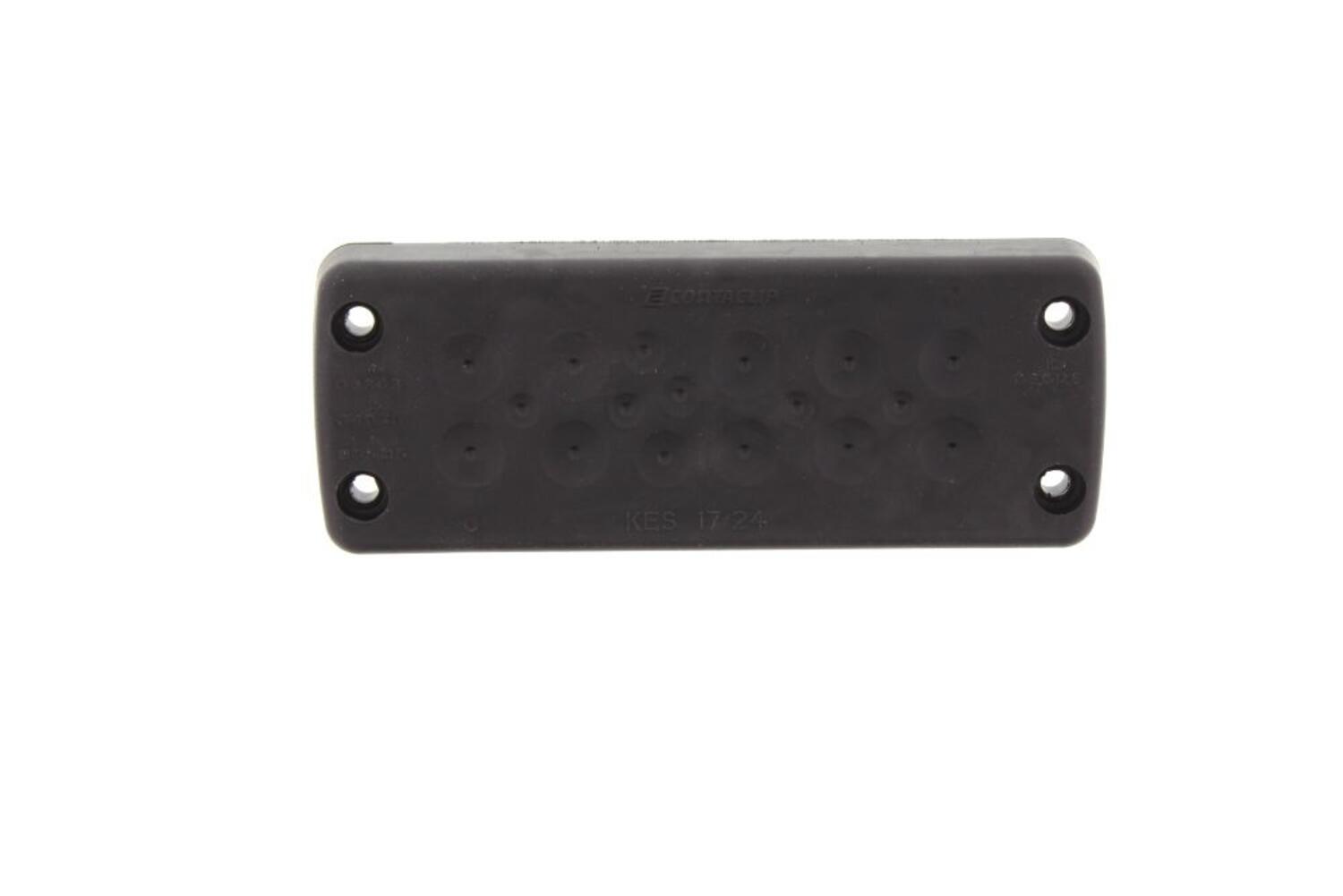

KES 17/24 Screw Mount Cable Entry Black
Nr produktu:
28634.4 Skopiowano
Czarny
4 szt
17 szt
115,1 g
Śrubowy
4 x 3.2mm-6.3mm, 10 x 8.0mm-12.5mm, 2 x 4.0mm-7.5mm, 1 x 5.5mm-10.5mm
M5
5,5 mm
IP66
KES
N/A
3

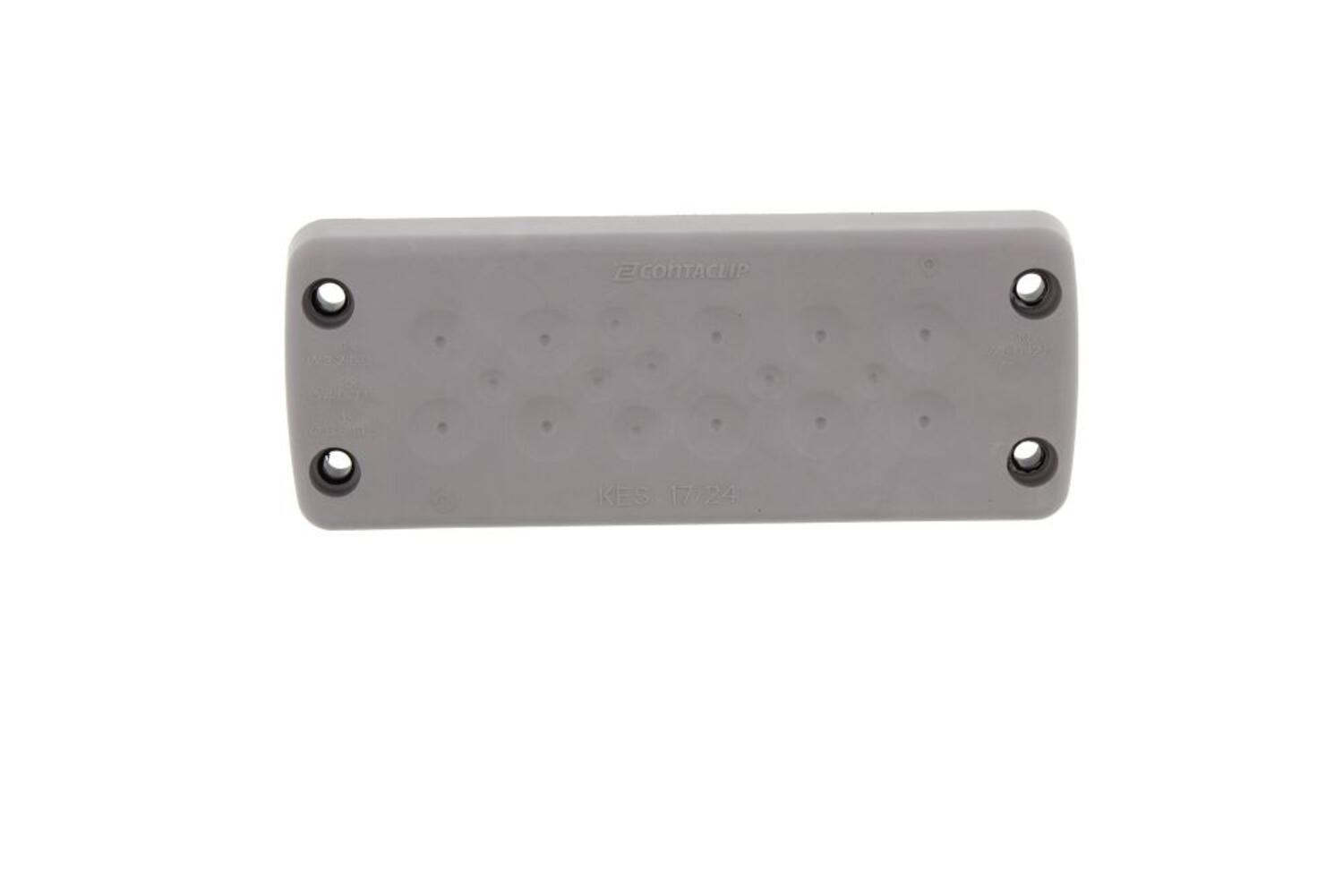

KES 17/24 Screw Mount Cable Entry Grey
Nr produktu:
28634.6 Skopiowano
Szary
4 szt
17 szt
115,1 g
Śrubowy
4 x 3.2mm-6.3mm, 10 x 8.0mm-12.5mm, 2 x 4.0mm-7.5mm, 1 x 5.5mm-10.5mm
M5
5,5 mm
IP66
KES
N/A
3
KES 20/24 Screw Mount Cable Entry Black
Nr produktu:
28635.4 Skopiowano
Czarny
4 szt
20 szt
115,1 g
Śrubowy
12 x 3.2mm-6.3mm, 8 x 5.5mm-10.5mm
M5
5,5 mm
IP66
KES
N/A
3

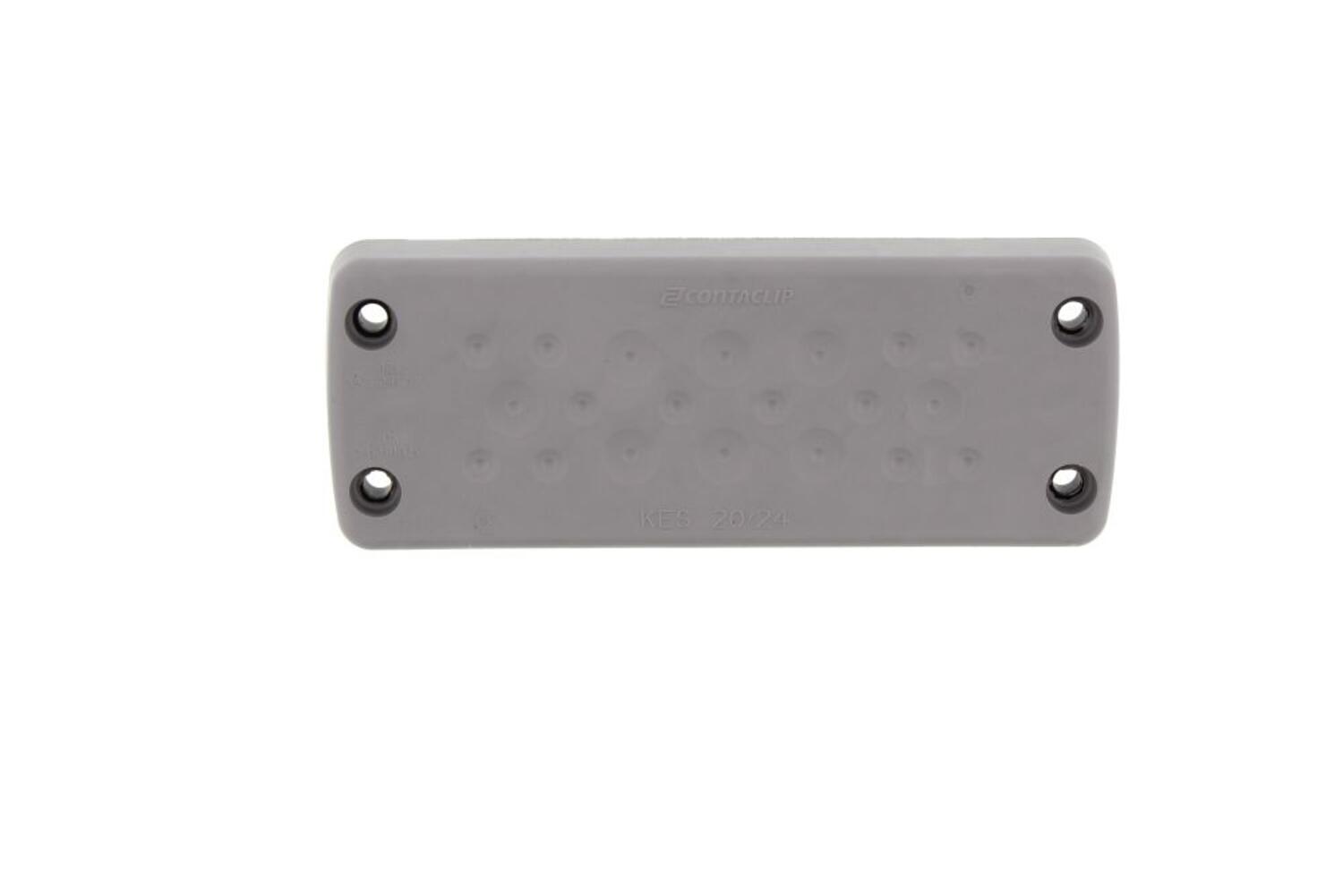

KES 20/24 Screw Mount Cable Entry Grey
Nr produktu:
28635.6 Skopiowano
Szary
4 szt
20 szt
115,1 g
Śrubowy
12 x 3.2mm-6.3mm, 8 x 5.5mm-10.5mm
M5
5,5 mm
IP66
KES
N/A
3

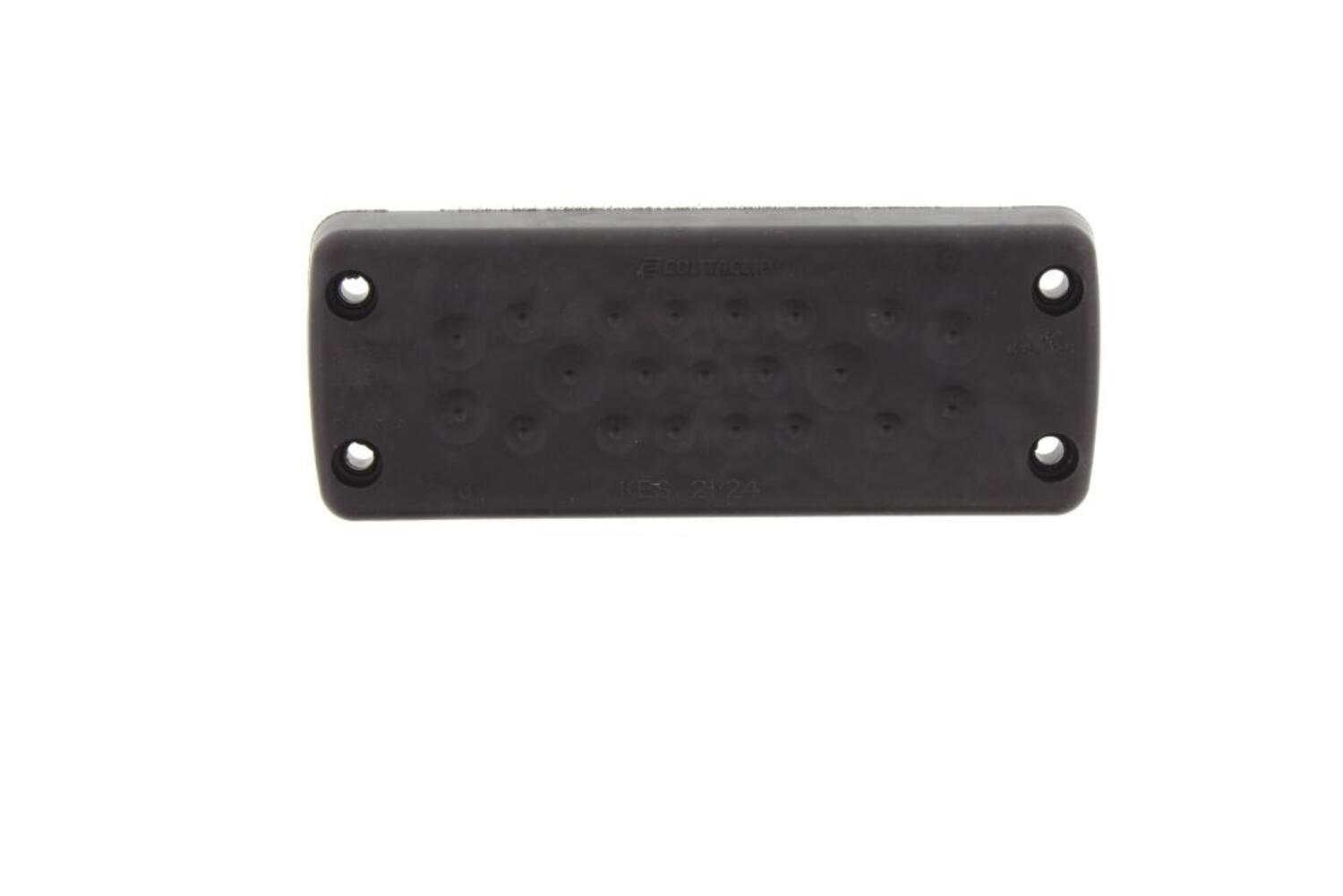

KES 21/24 Screw Mount Cable Entry Black
Nr produktu:
28636.4 Skopiowano
Czarny
4 szt
21 szt
80 g
Śrubowy
1 x 3.2mm-6.3mm, 2 x 8.0mm-12.5mm, 14 x 4.0mm-7.5mm, 4 x 5.5mm-10.5mm
M5
5,5 mm
IP66
KES
N/A
3
KES 21/24 Screw Mount Cable Entry Grey
Nr produktu:
28636.6 Skopiowano
Szary
4 szt
21 szt
110 g
Śrubowy
1 x 3.2mm-6.3mm, 2 x 8.0mm-12.5mm, 14 x 4.0mm-7.5mm, 4 x 5.5mm-10.5mm
M5
5,5 mm
IP66
KES
N/A
3

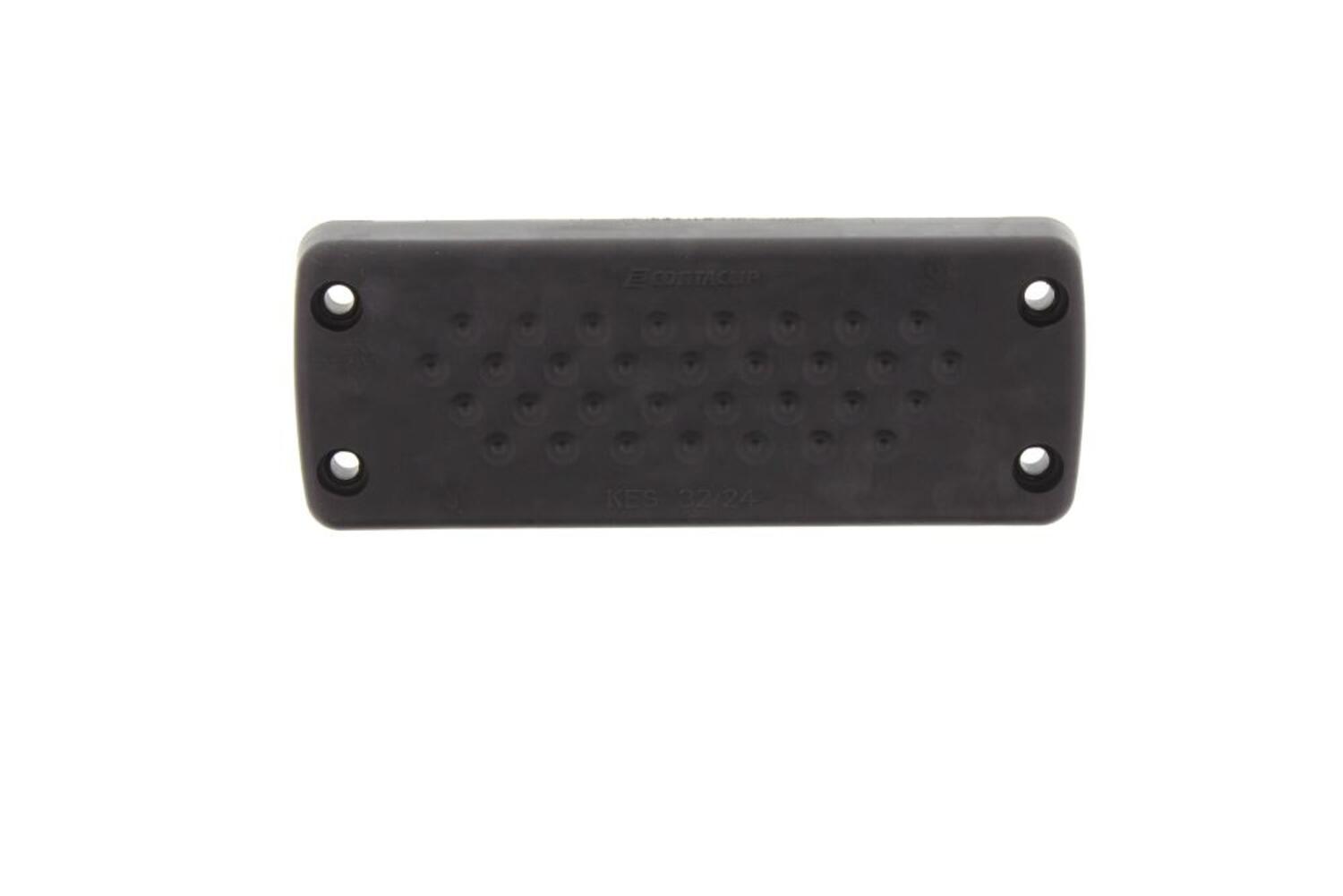

KES 32/24 Screw Mount Cable Entry Black
Nr produktu:
28637.4 Skopiowano
Czarny
4 szt
32 szt
71,4 g
Śrubowy
32 x 3.2mm-6.3mm
M5
5,5 mm
IP66
KES
N/A
3

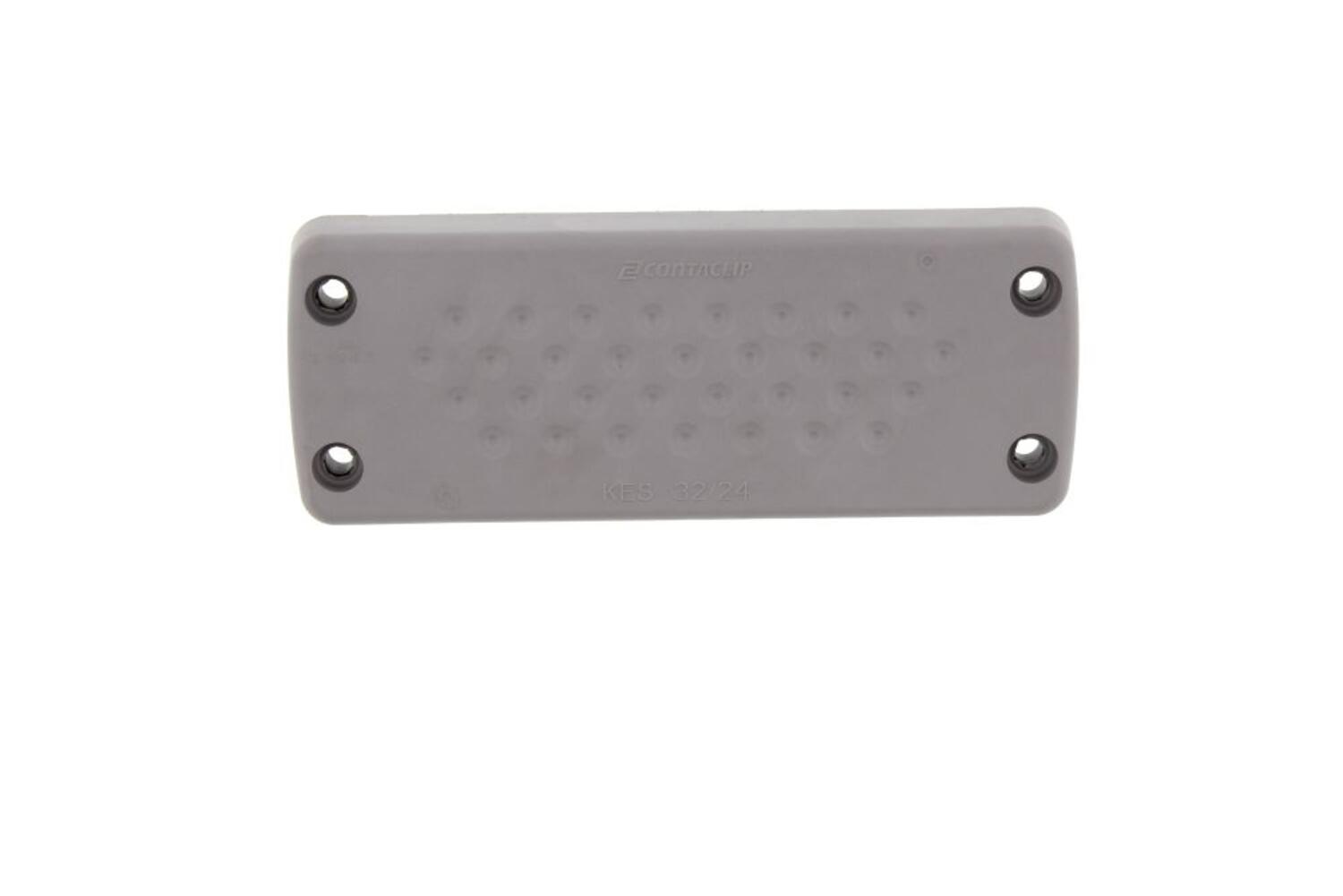

KES 32/24 Screw Mount Cable Entry Grey
Nr produktu:
28637.6 Skopiowano
Szary
4 szt
32 szt
71,4 g
Śrubowy
32 x 3.2mm-6.3mm
M5
5,5 mm
IP66
KES
N/A
3

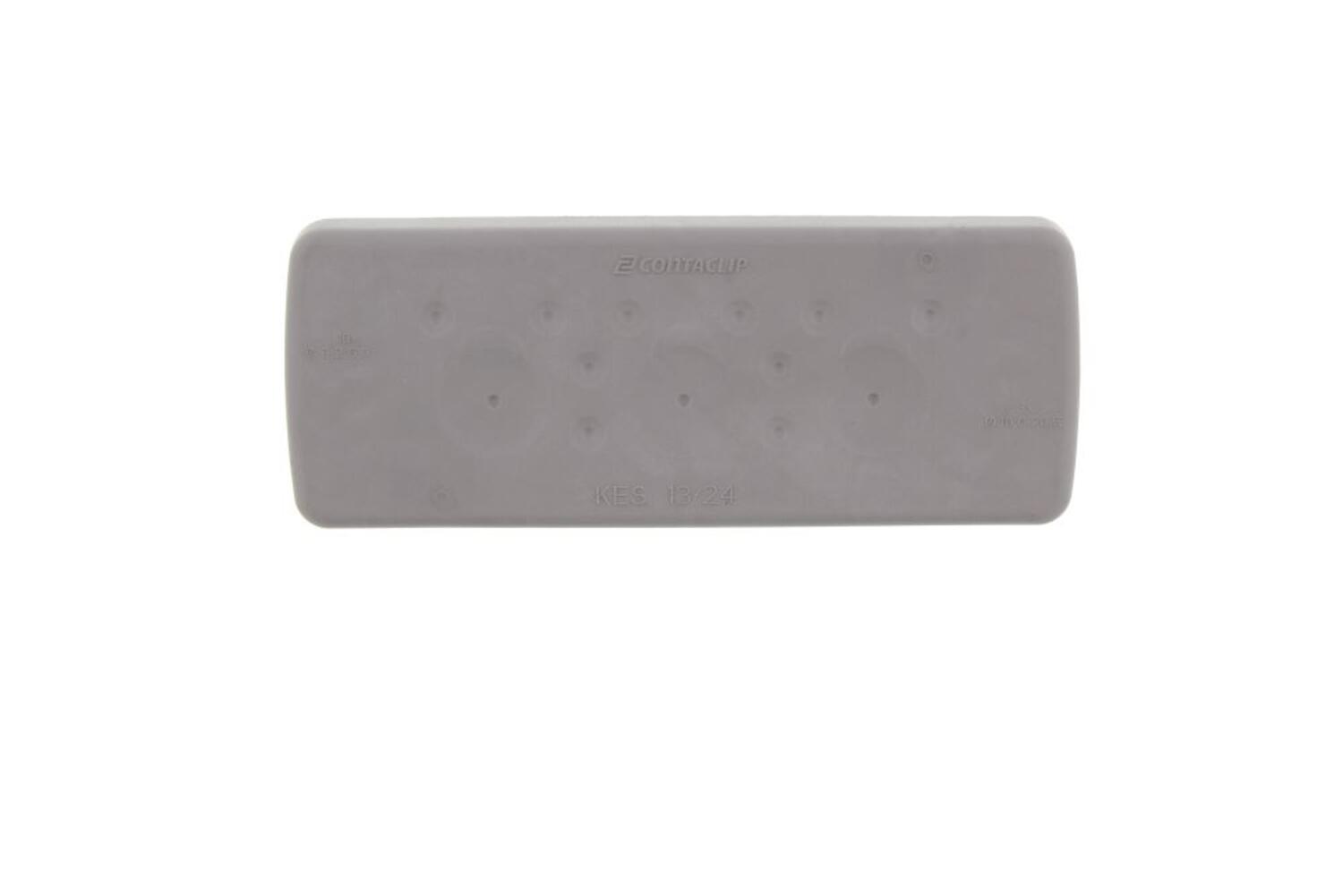

KES-GB 13/24 Screw Bush Cable Entry Grey
Nr produktu:
28640.6 Skopiowano
Szary
4 szt
13 szt
115,34 g
Śrubowy z zarobioną tulejką
10 x 3.2mm-6.3mm, 3 x 16.0mm-20.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3
KES-GB 13/24 Przepust Entry czarny
Nr produktu:
28640.4 Skopiowano
Czarny
4 szt
13 szt
115,34 g
Śrubowy z zarobioną tulejką
10 x 3.2mm-6.3mm, 3 x 16.0mm-20.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3

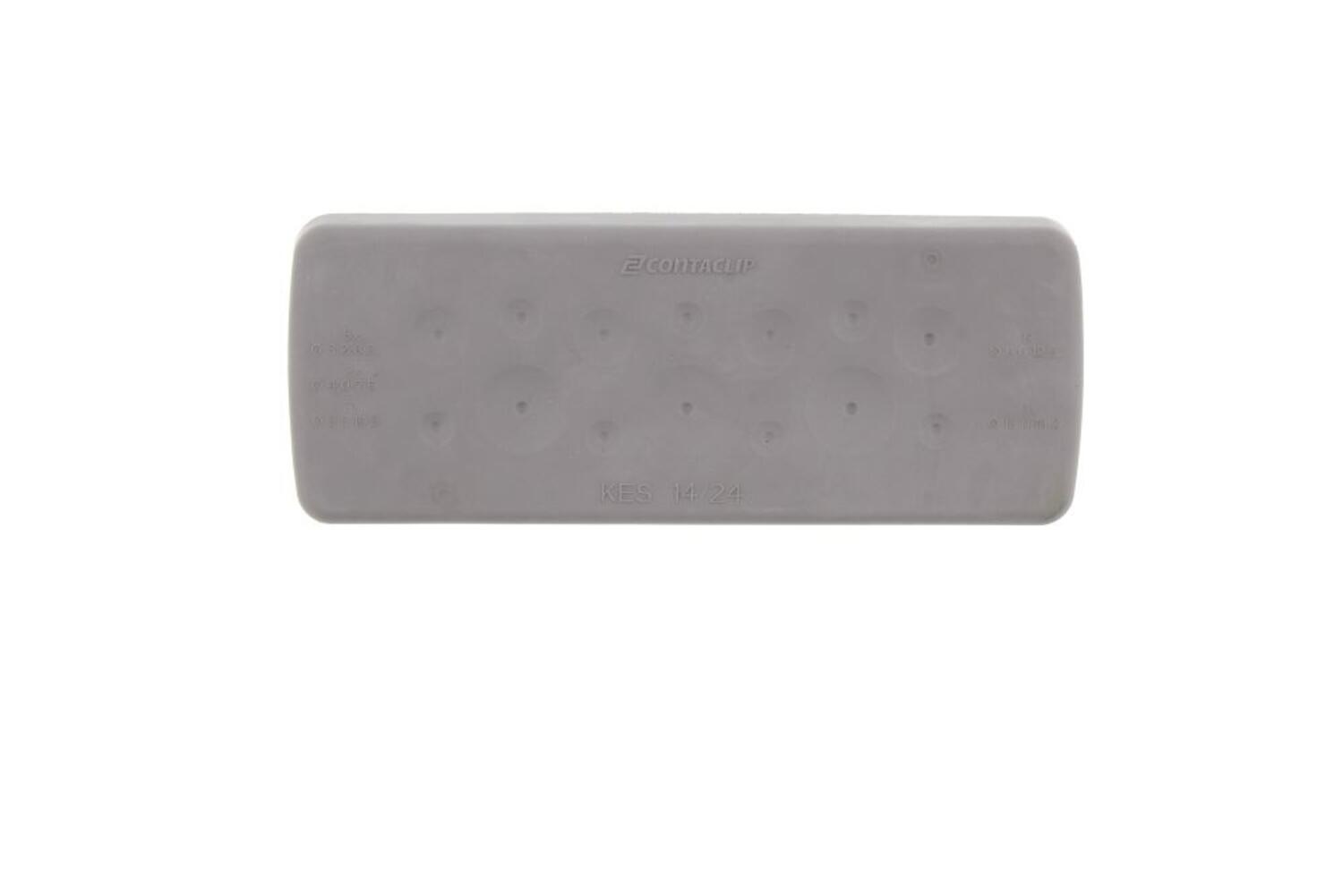

KES-GB 14/24 Przepust Entry szary
Nr produktu:
28641.6 Skopiowano
Szary
4 szt
14 szt
116,34 g
Śrubowy z zarobioną tulejką
5 x 3.2mm-6.3mm, 1 x 8.0mm-12.5mm, 3 x 12.0mm-16.2mm, 2 x 4.0mm-7.5mm, 3 x 5.5mm-10.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3

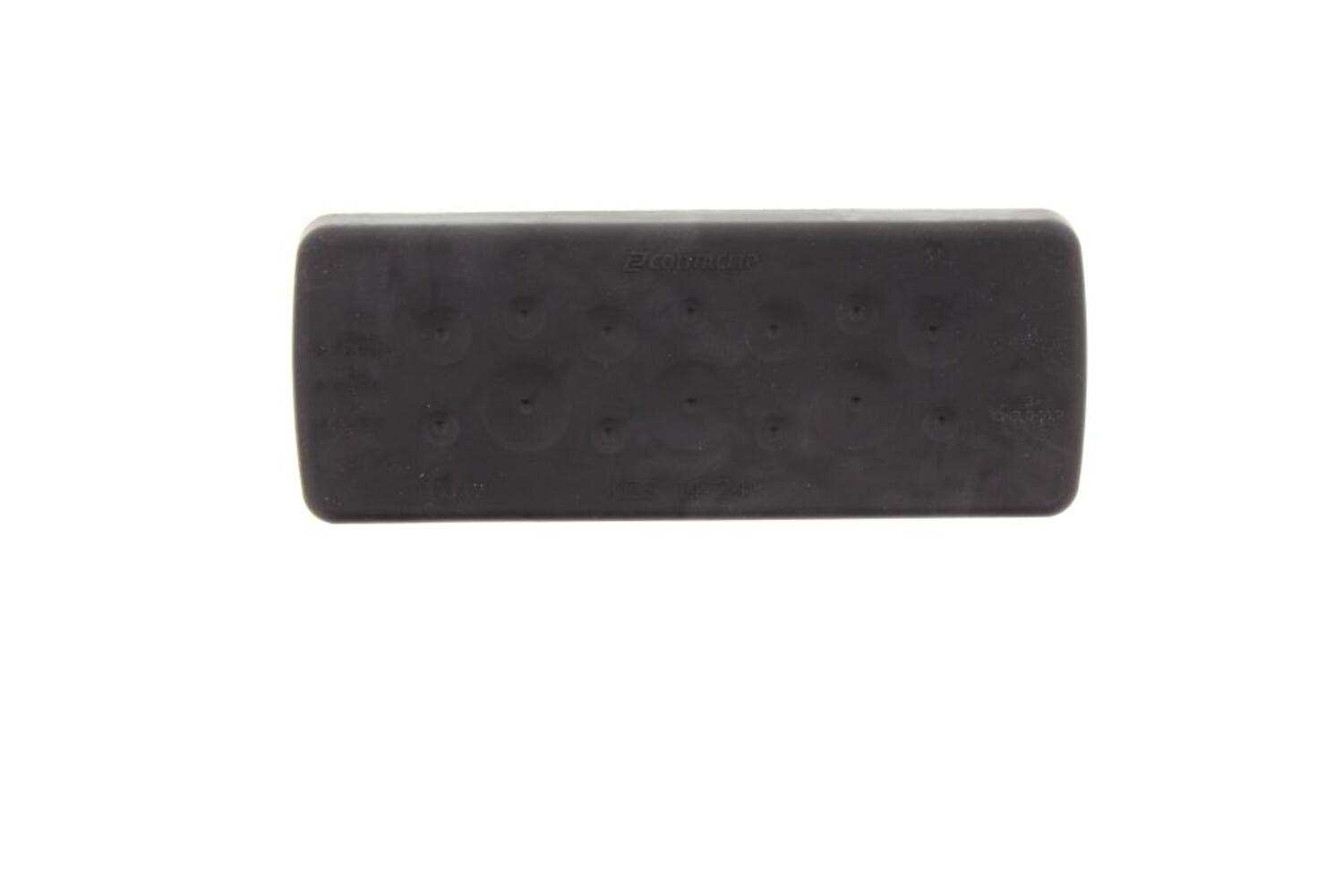

KES-GB 14/24 Przepust Entry czarny
Nr produktu:
28641.4 Skopiowano
Czarny
4 szt
14 szt
116,34 g
Śrubowy z zarobioną tulejką
5 x 3.2mm-6.3mm, 1 x 8.0mm-12.5mm, 3 x 12.0mm-16.2mm, 2 x 4.0mm-7.5mm, 3 x 5.5mm-10.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3

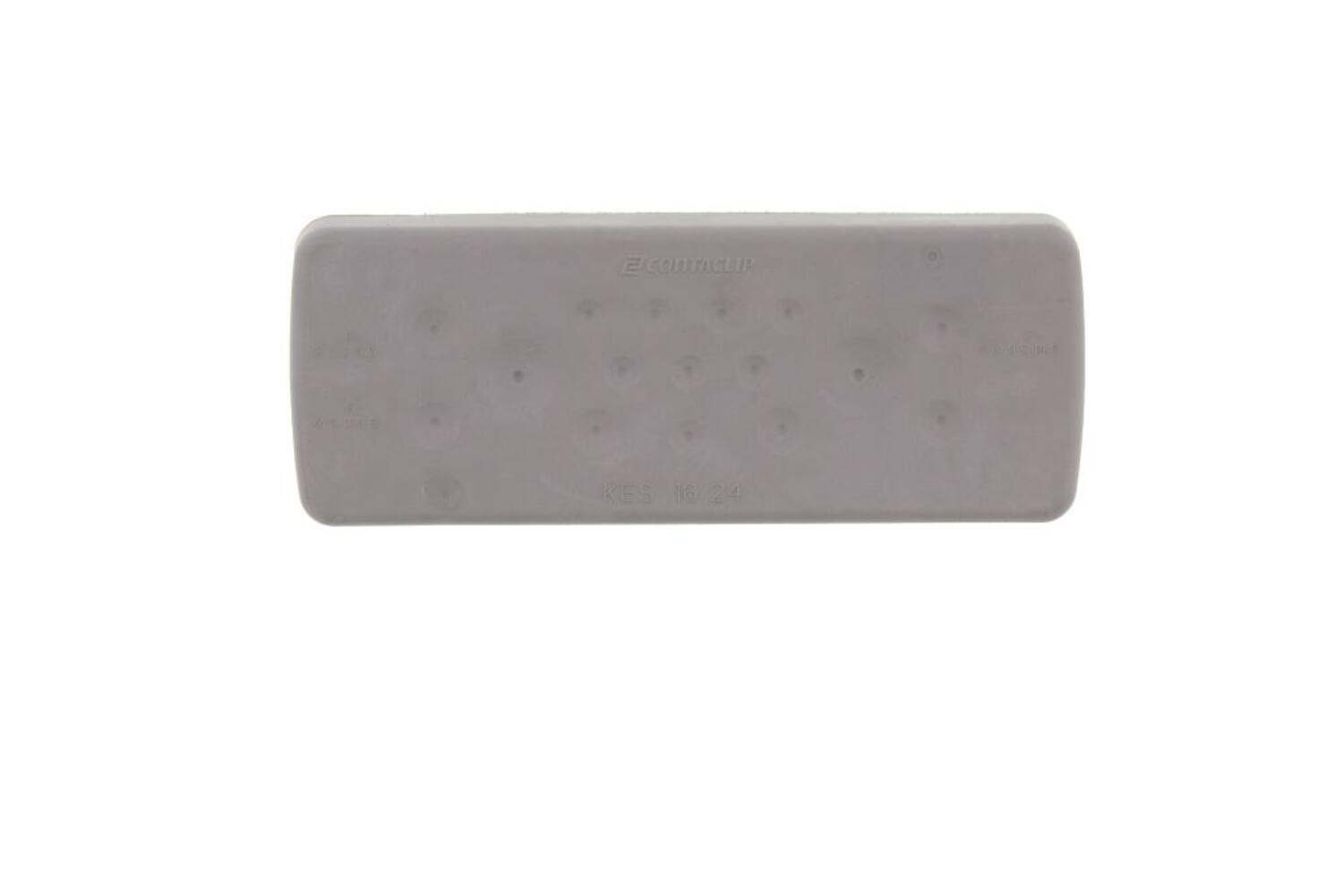

KES-GB 16/24 Przepust Entry szary
Nr produktu:
28642.6 Skopiowano
Szary
4 szt
16 szt
117,24 g
Śrubowy z zarobioną tulejką
6 x 5.0mm-8.5mm, 8 x 3.2mm-5.5mm, 2 x 9.5mm-14.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3

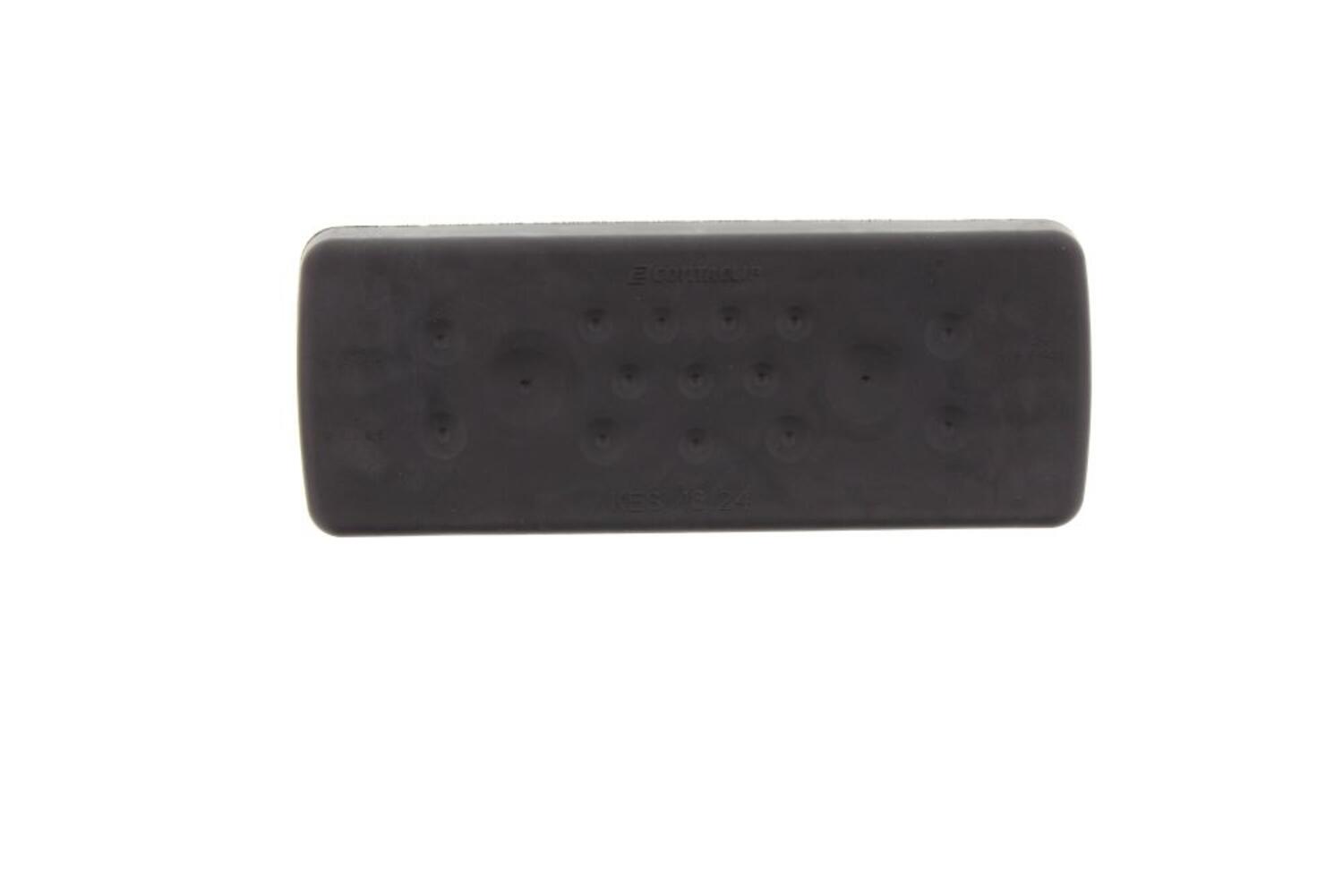

28642_4 .jpg
KES-GB 16/24 Przepust Entry szary
Nr produktu:
28642.4 Skopiowano
Czarny
4 szt
16 szt
117,24 g
Śrubowy z zarobioną tulejką
6 x 5.0mm-8.5mm, 8 x 3.2mm-5.5mm, 2 x 9.5mm-14.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3

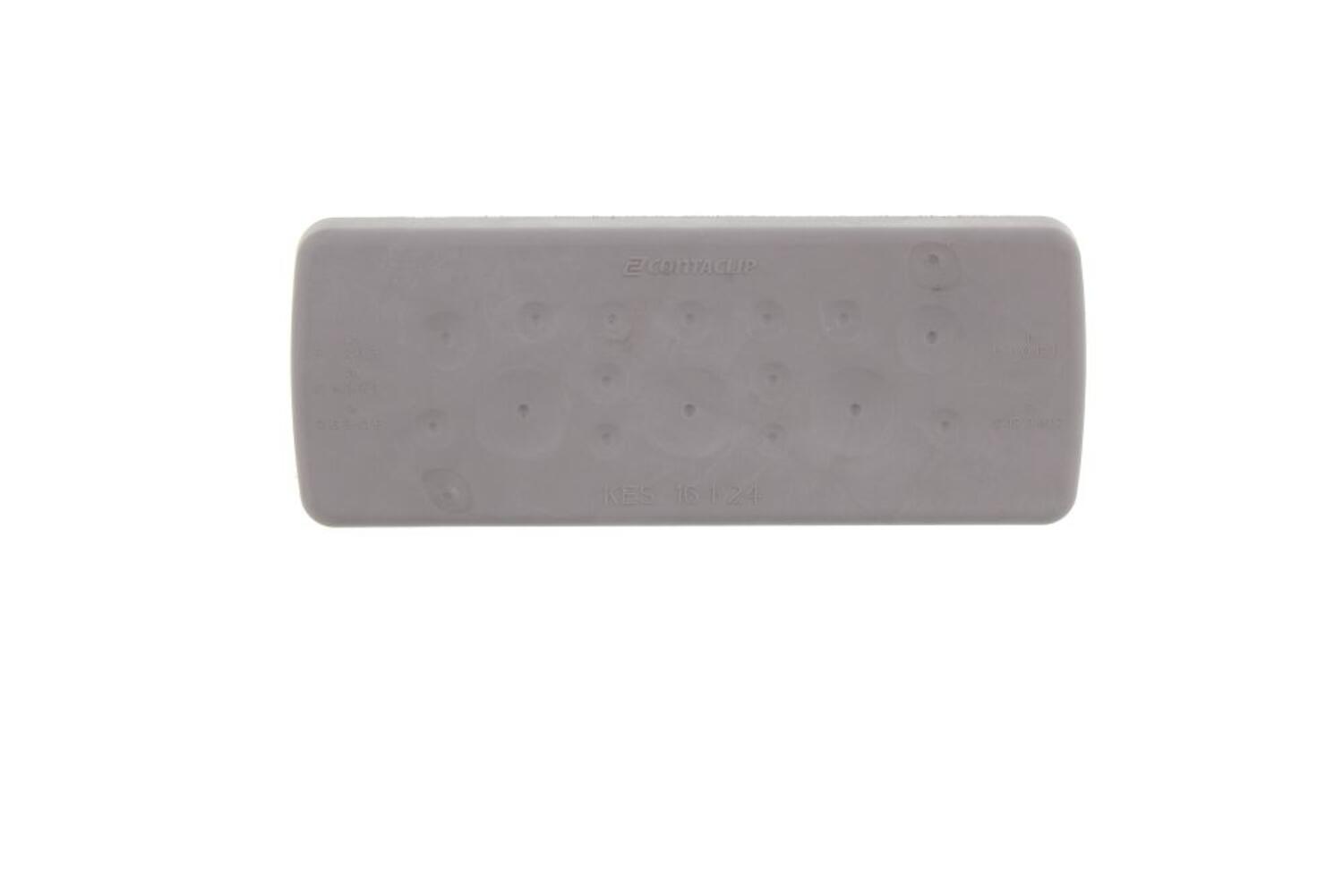

KES-GB 16-1/24 Przepust Entry szary
Nr produktu:
28643.6 Skopiowano
Szary
4 szt
16 szt
120,24 g
Śrubowy z zarobioną tulejką
2 x 3.2mm-6.3mm, 1 x 8.0mm-12.5mm, 3 x 12.0mm-16.2mm, 9 x 4.0mm-7.5mm, 1 x 5.5mm-10.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3

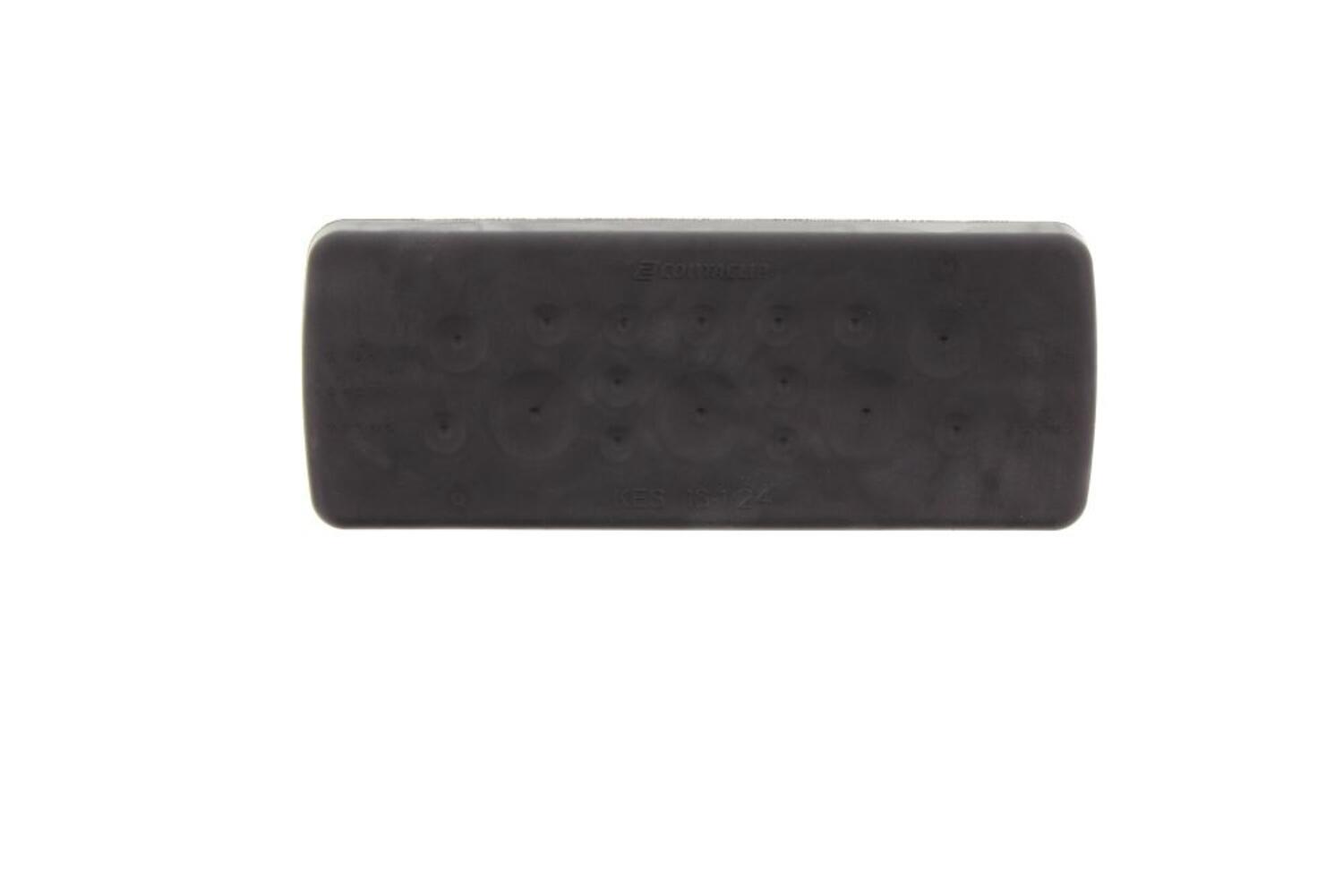

KES-GB 16-1/24 Przepust Entry czarny
Nr produktu:
28643.4 Skopiowano
Czarny
4 szt
16 szt
120,24 g
Śrubowy z zarobioną tulejką
2 x 3.2mm-6.3mm, 1 x 8.0mm-12.5mm, 3 x 12.0mm-16.2mm, 9 x 4.0mm-7.5mm, 1 x 5.5mm-10.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3

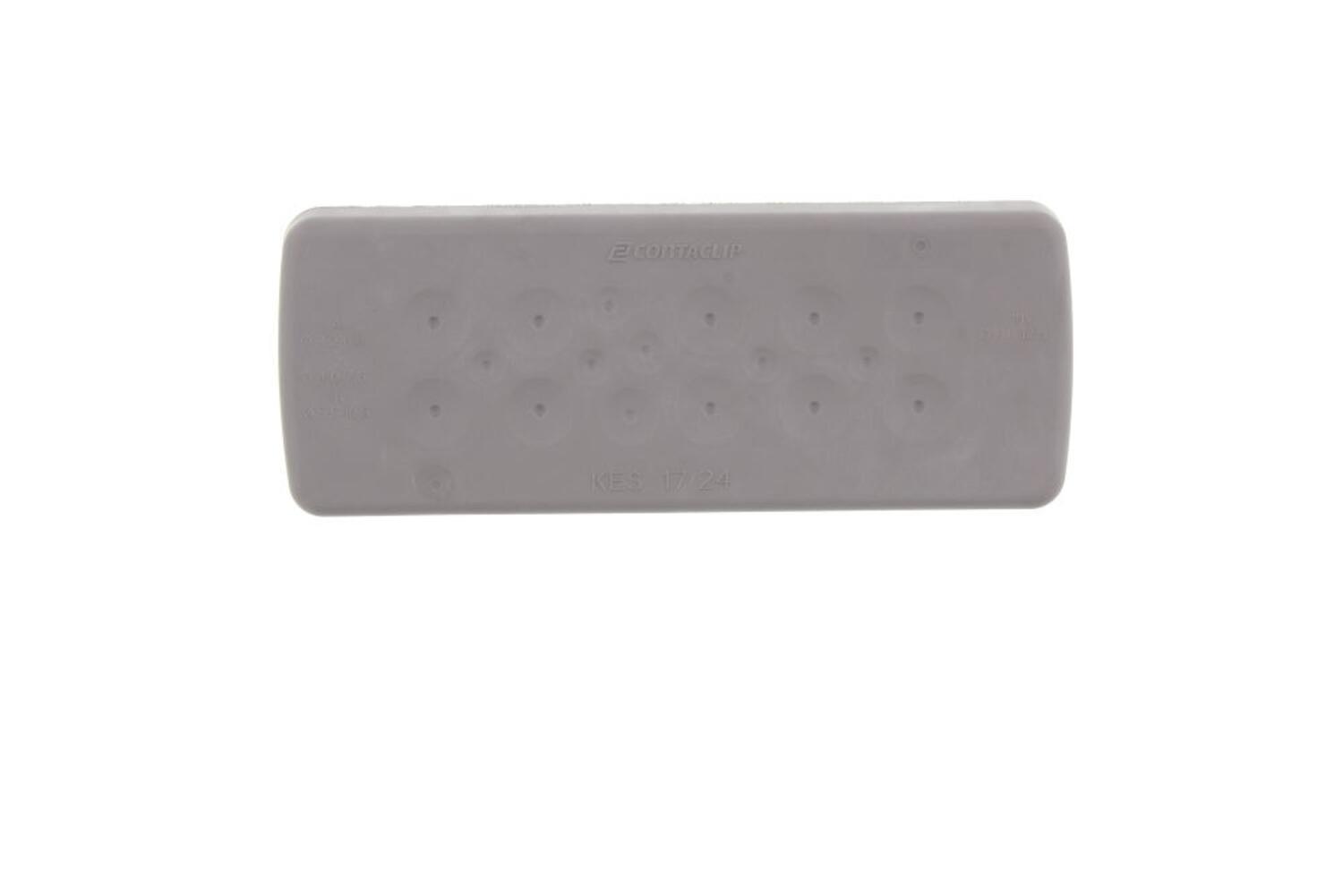

KES-GB 17/24 Przepust Entry szary
Nr produktu:
28644.6 Skopiowano
Szary
4 szt
17 szt
121,24 g
Śrubowy z zarobioną tulejką
4 x 3.2mm-6.3mm, 10 x 8.0mm-12.5mm, 2 x 4.0mm-7.5mm, 1 x 5.5mm-10.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3

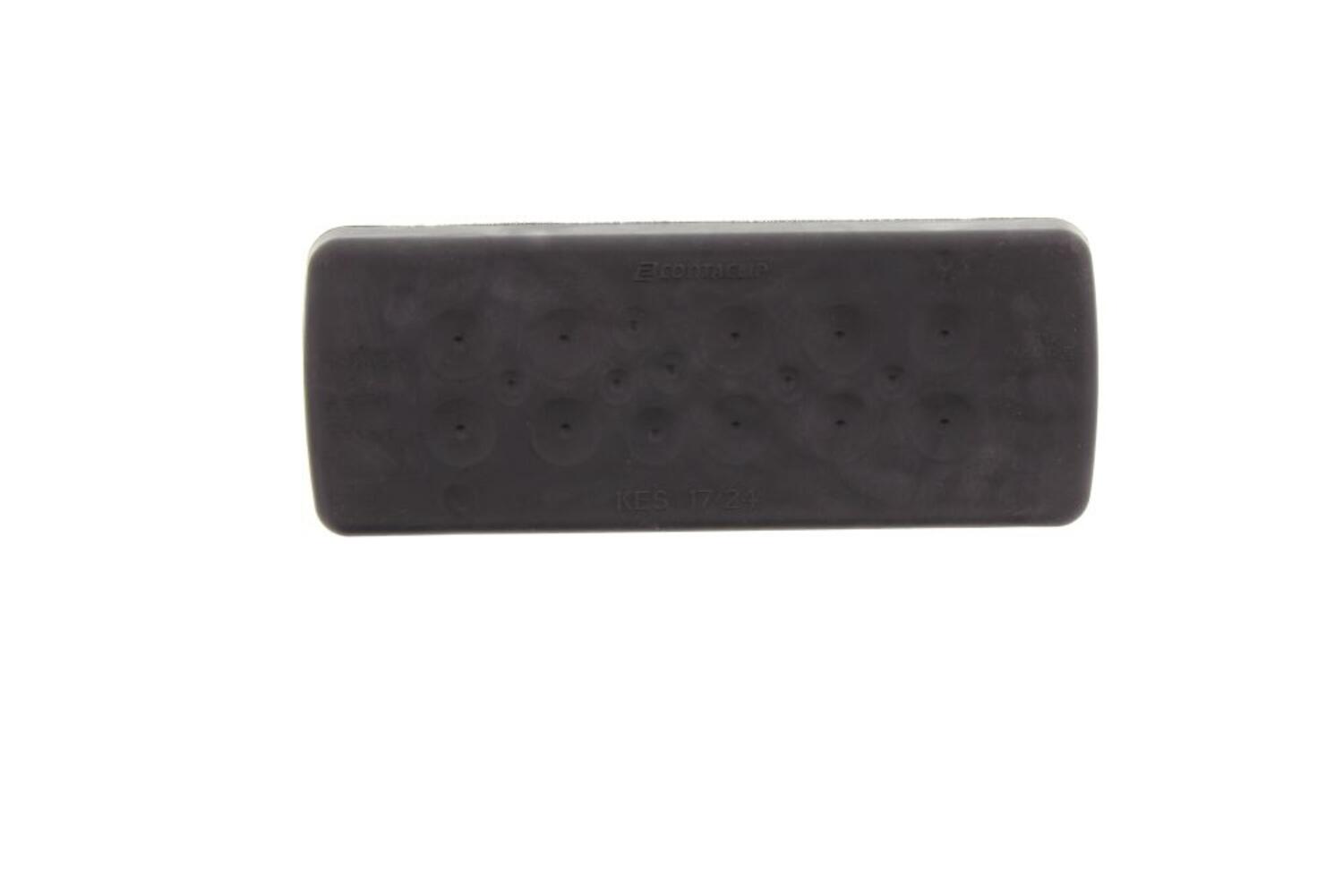

KES-GB 17/24 Przepust Entry czarny
Nr produktu:
28644.4 Skopiowano
Czarny
4 szt
17 szt
121,24 g
Śrubowy z zarobioną tulejką
4 x 3.2mm-6.3mm, 10 x 8.0mm-12.5mm, 2 x 4.0mm-7.5mm, 1 x 5.5mm-10.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3

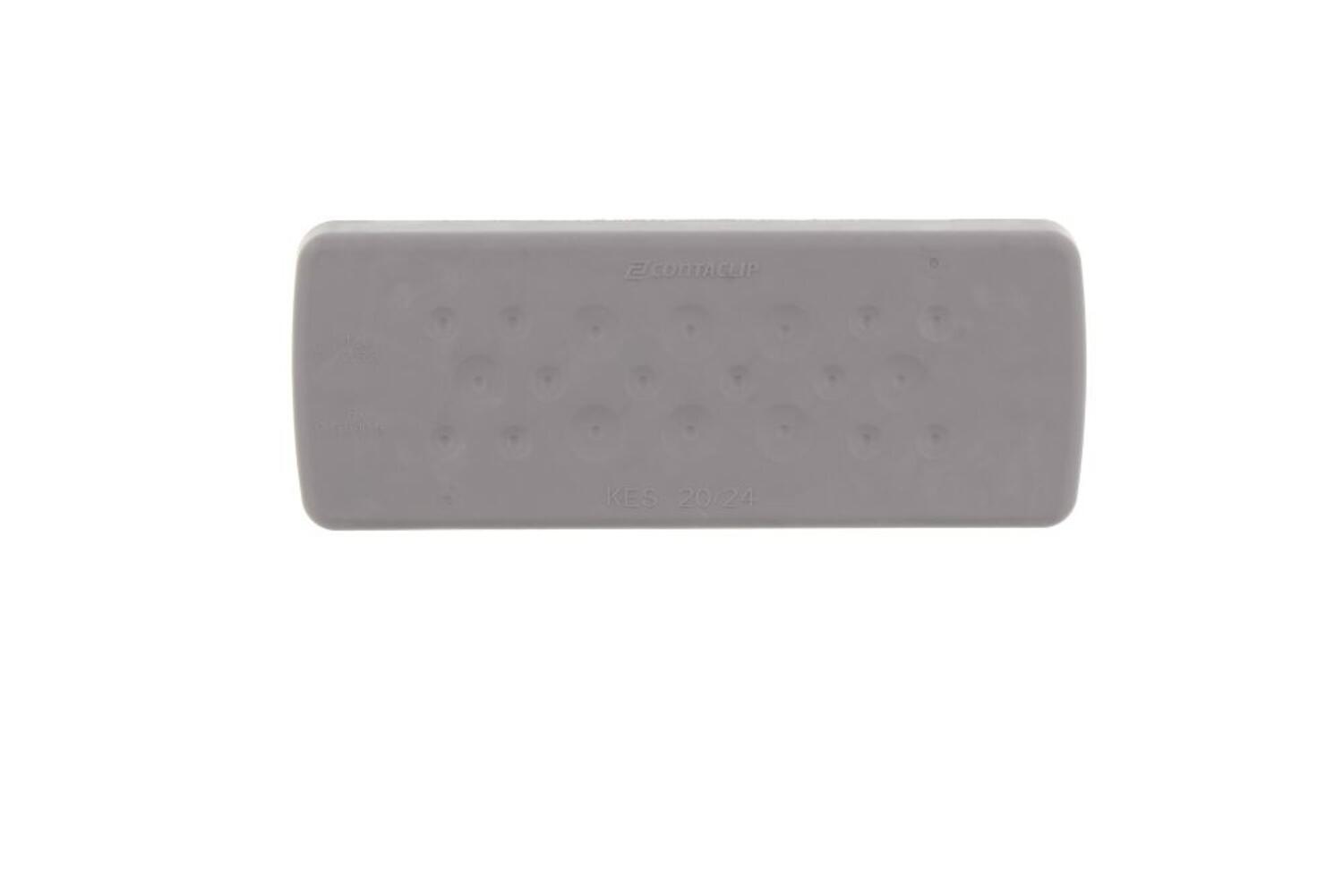

KES-GB 20/24 Przepust Entry szary
Nr produktu:
28645.6 Skopiowano
Szary
4 szt
20 szt
121,44 g
Śrubowy z zarobioną tulejką
12 x 3.2mm-6.3mm, 8 x 5.5mm-10.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3

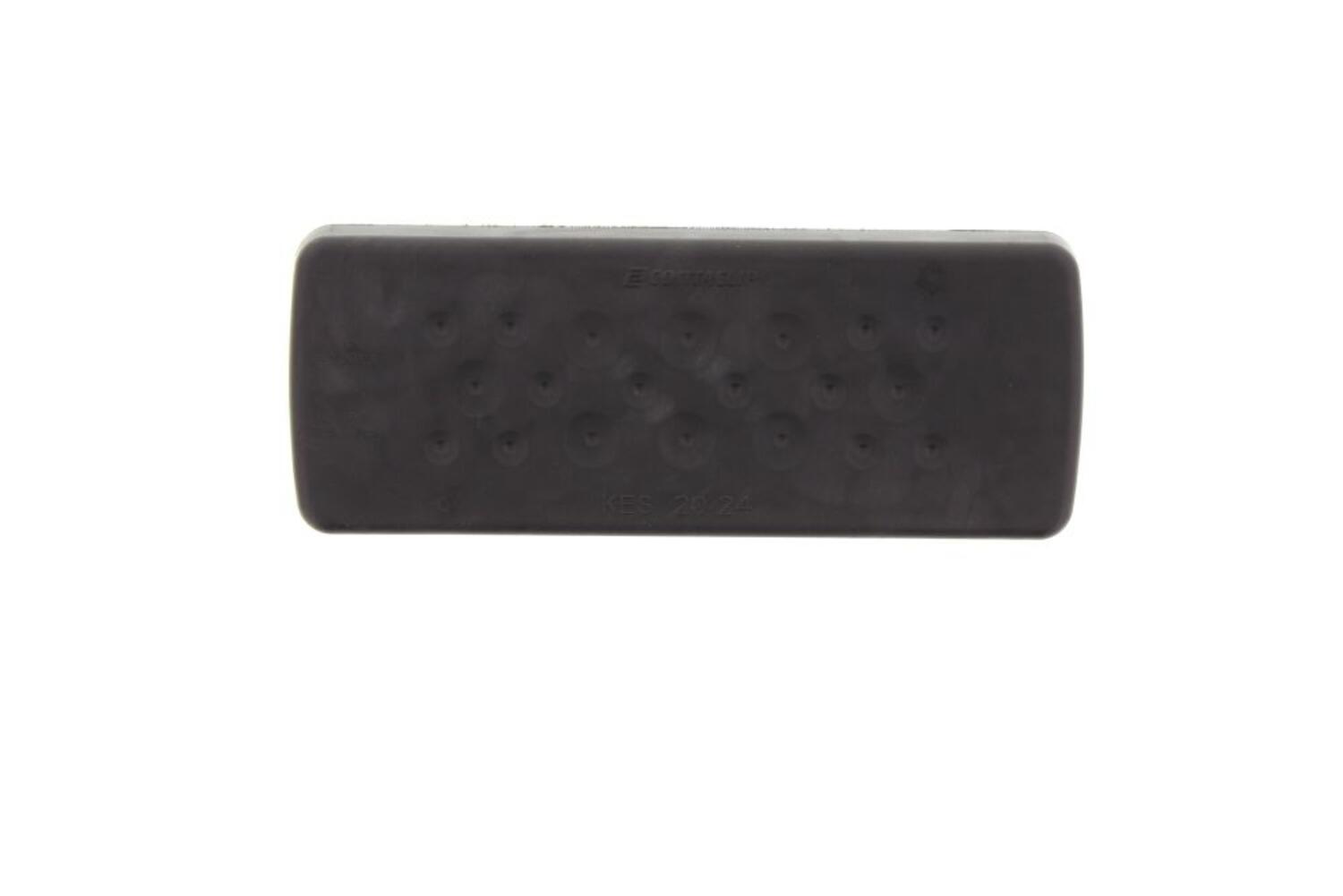

KES-GB 20/24 Przepust Entry czarny
Nr produktu:
28645.4 Skopiowano
Czarny
4 szt
20 szt
121,44 g
Śrubowy z zarobioną tulejką
12 x 3.2mm-6.3mm, 8 x 5.5mm-10.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3
KES-GB 21/24 Przepust Entry szary
Nr produktu:
28646.6 Skopiowano
Szary
4 szt
21 szt
72,7 g
Śrubowy z zarobioną tulejką
1 x 3.2mm-6.3mm, 2 x 8.0mm-12.5mm, 14 x 4.0mm-7.5mm, 4 x 5.5mm-10.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3

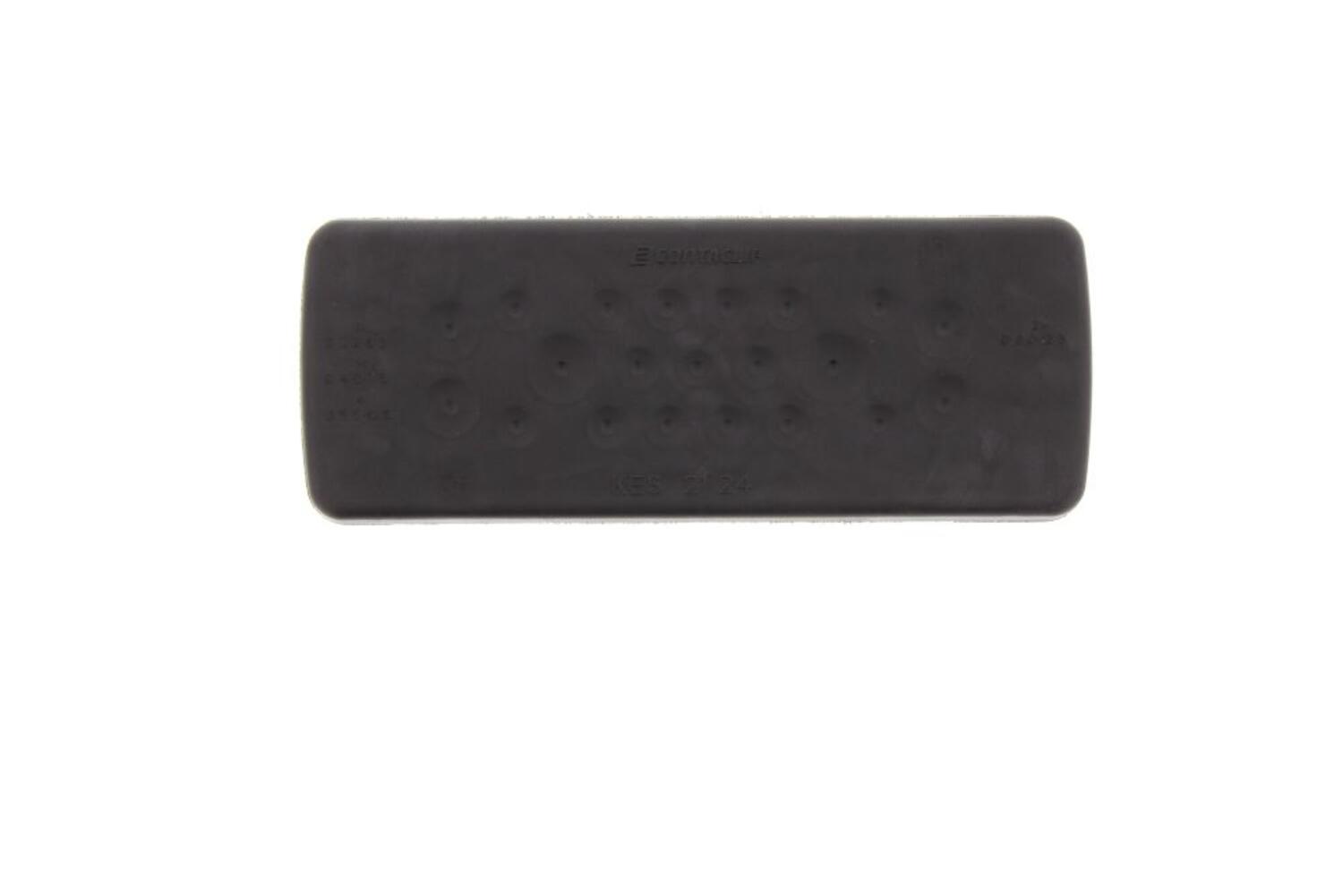

KES-GB 21/24 Przepust Entry czarny
Nr produktu:
28646.4 Skopiowano
Czarny
4 szt
21 szt
122,2 g
Śrubowy z zarobioną tulejką
1 x 3.2mm-6.3mm, 2 x 8.0mm-12.5mm, 14 x 4.0mm-7.5mm, 4 x 5.5mm-10.5mm
M4
IP66
KES-GB
1.5mm-2.0mm
3
KES-GB 32/24 Przepust Entry szary
Nr produktu:
28647.6 Skopiowano
Szary
4 szt
32 szt
73 g
Śrubowy z zarobioną tulejką
32 x 3.2mm-6.3mm
M4
IP66
KES-GB
1.5mm-2.0mm
3
KES-GB 21/24 Przepust Entry czarny
Nr produktu:
28647.4 Skopiowano
Czarny
4 szt
32 szt
73 g
Śrubowy z zarobioną tulejką
32 x 3.2mm-6.3mm
M4
IP66
KES-GB
1.5mm-2.0mm
3
KES-R 13/24 Przepust czarny
Nr produktu:
28650.4 Skopiowano
Czarny
13 szt
112,9 g
Zatrzaskiwane
10 x 3.2mm-6.3mm, 3 x 16.0mm-20.5mm
IP54
KES-R
1.5mm-2.0mm
KES-R 13/24 Przepust szary
Nr produktu:
28650.6 Skopiowano
Szary
13 szt
112,9 g
Zatrzaskiwane
10 x 3.2mm-6.3mm, 3 x 16.0mm-20.5mm
IP54
KES-R
1.5mm-2.0mm
KES-R 14/24 Przepust czarny
Nr produktu:
28651.4 Skopiowano
Czarny
14 szt
113,5 g
Zatrzaskiwane
5 x 3.2mm-6.3mm, 1 x 8.0mm-12.5mm, 3 x 12.0mm-16.2mm, 2 x 4.0mm-7.5mm, 3 x 5.5mm-10.5mm
IP54
KES-R
1.5mm-2.0mm

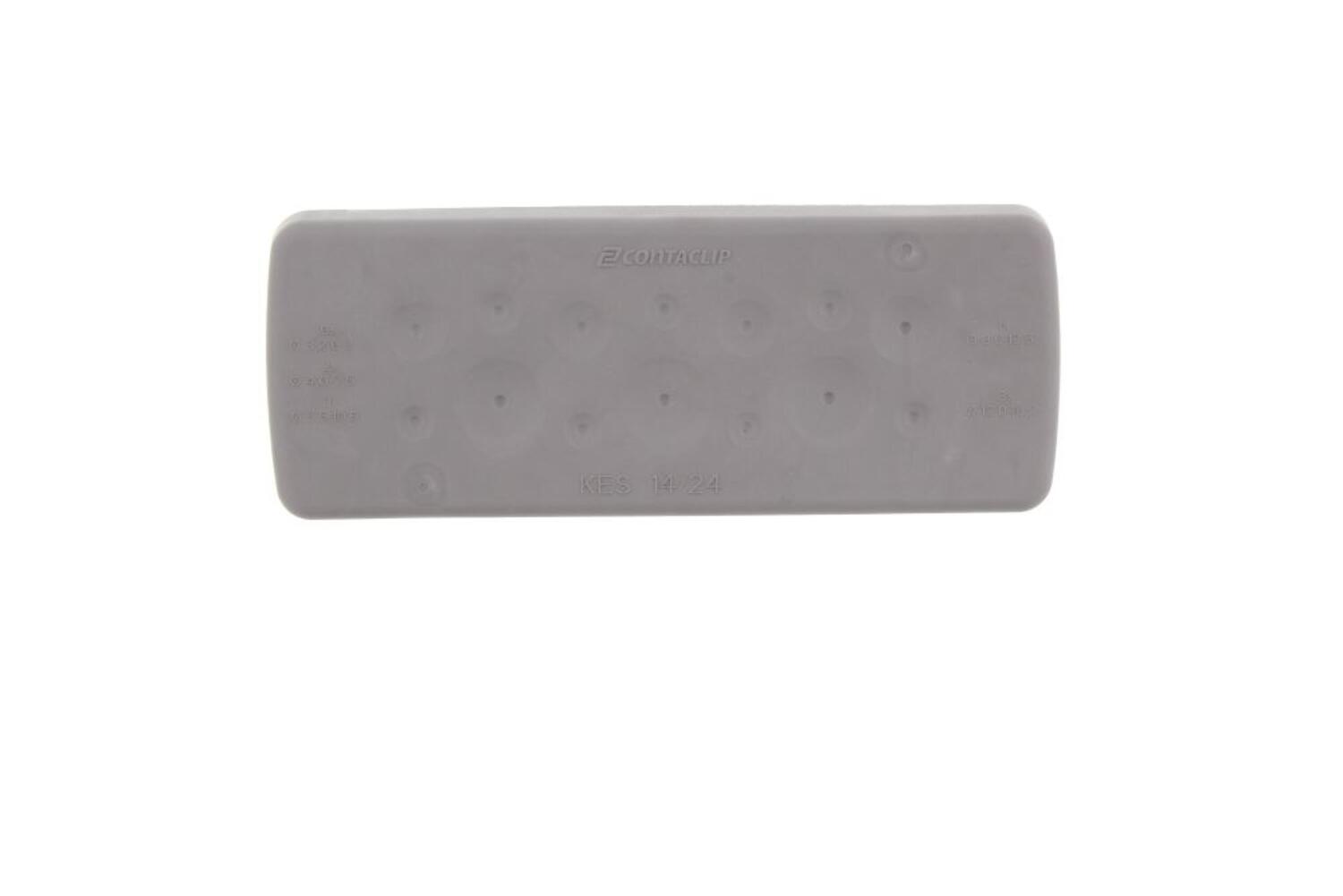

KES-R 14/24 Przepust szary
Nr produktu:
28651.6 Skopiowano
Szary
14 szt
113,5 g
Zatrzaskiwane
5 x 3.2mm-6.3mm, 1 x 8.0mm-12.5mm, 3 x 12.0mm-16.2mm, 2 x 4.0mm-7.5mm, 3 x 5.5mm-10.5mm
IP54
KES-R
1.5mm-2.0mm

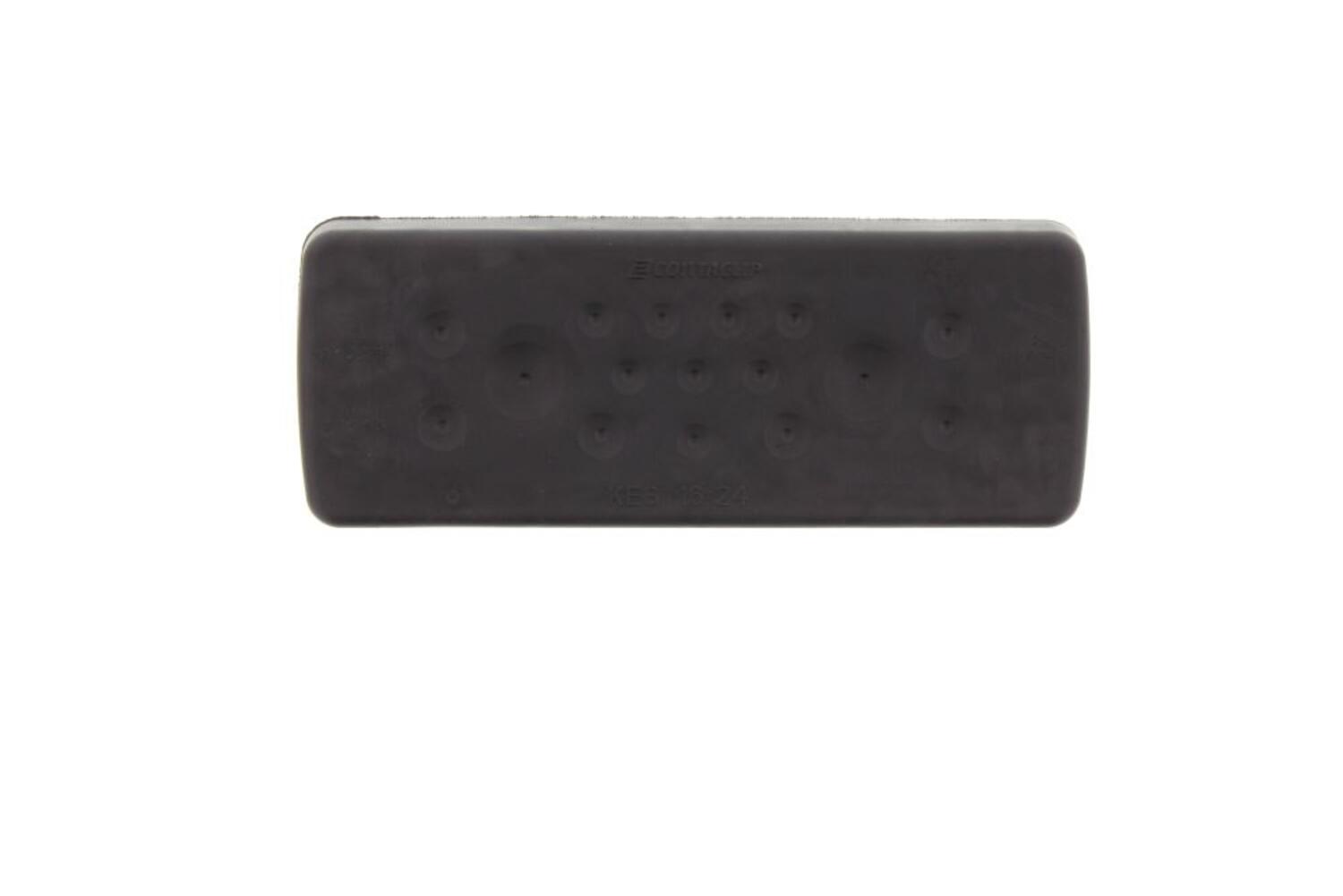

KES-R 16/24 Przepust czarny
Nr produktu:
28652.4 Skopiowano
Czarny
16 szt
113,3 g
Zatrzaskiwane
6 x 5.0mm-8.5mm, 8 x 3.2mm-5.5mm, 2 x 9.5mm-14.5mm
IP54
KES-R
1.5mm-2.0mm

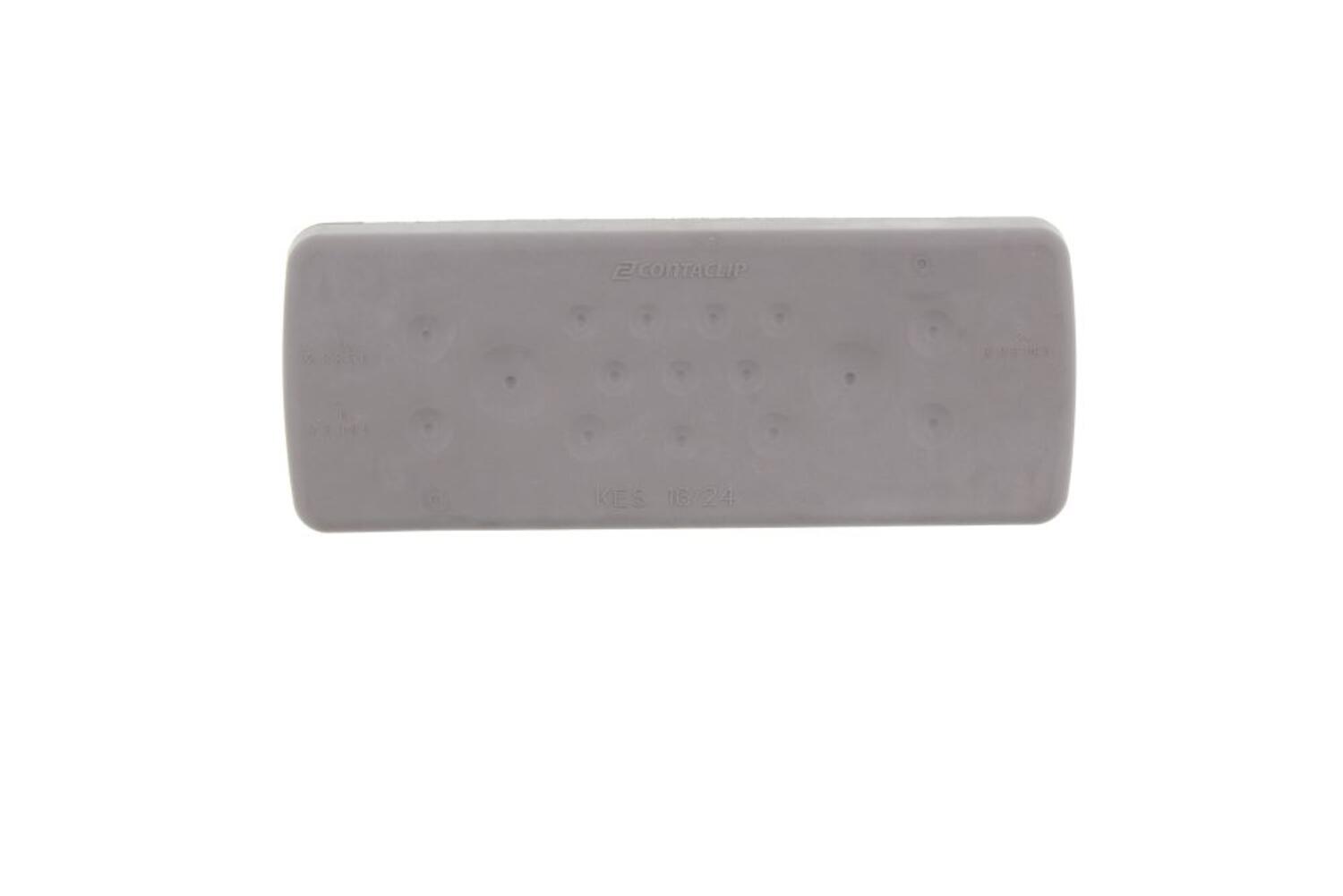

KES-R 16/24 Przepust szary
Nr produktu:
28652.6 Skopiowano
Szary
16 szt
113,3 g
Zatrzaskiwane
6 x 5.0mm-8.5mm, 8 x 3.2mm-5.5mm, 2 x 9.5mm-14.5mm
IP54
KES-R
1.5mm-2.0mm
KES-R 16-1/24 Przepust czarny
Nr produktu:
28653.4 Skopiowano
Czarny
16 szt
120,6 g
Zatrzaskiwane
2 x 3.2mm-6.3mm, 1 x 8.0mm-12.5mm, 3 x 12.0mm-16.2mm, 9 x 4.0mm-7.5mm, 1 x 5.5mm-10.5mm
IP54
KES-R
1.5mm-2.0mm
KES-R 16/24 Przepust szary
Nr produktu:
28653.6 Skopiowano
Szary
16 szt
120,6 g
Zatrzaskiwane
2 x 3.2mm-6.3mm, 1 x 8.0mm-12.5mm, 3 x 12.0mm-16.2mm, 9 x 4.0mm-7.5mm, 1 x 5.5mm-10.5mm
IP54
KES-R
1.5mm-2.0mm
KES-R 17/24 Przepust czarny
Nr produktu:
28654.4 Skopiowano
Czarny
17 szt
118,6 g
Zatrzaskiwane
4 x 3.2mm-6.3mm, 10 x 8.0mm-12.5mm, 2 x 4.0mm-7.5mm, 1 x 5.5mm-10.5mm
IP54
KES-R
1.5mm-2.0mm

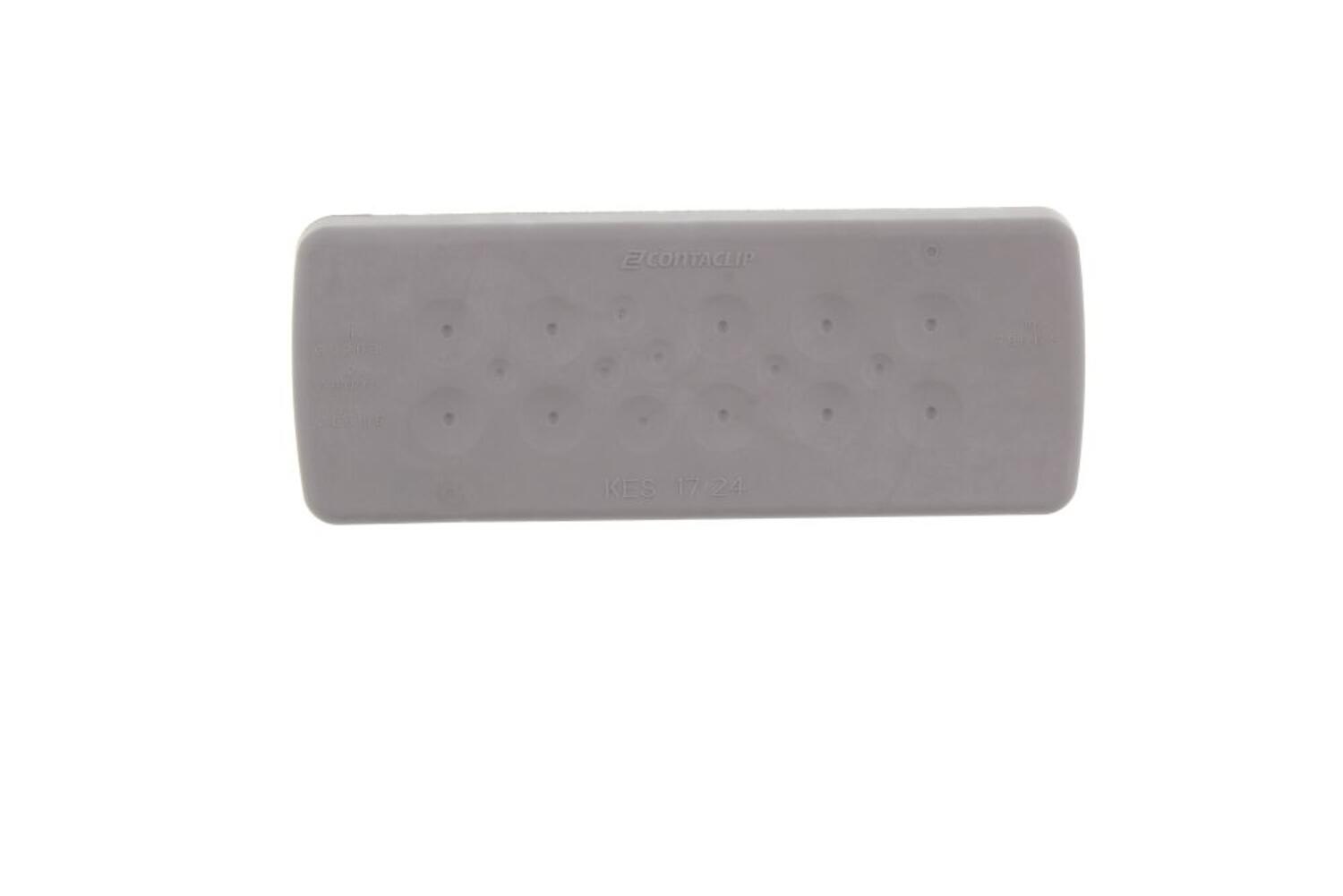

KES-R 17/24 Przepust szary
Nr produktu:
28654.6 Skopiowano
Szary
17 szt
118,6 g
Zatrzaskiwane
4 x 3.2mm-6.3mm, 10 x 8.0mm-12.5mm, 2 x 4.0mm-7.5mm, 1 x 5.5mm-10.5mm
IP54
KES-R
1.5mm-2.0mm
KES-R 20/24 Przepust czarny
Nr produktu:
28655.4 Skopiowano
Czarny
20 szt
118,8 g
Zatrzaskiwane
12 x 3.2mm-6.3mm, 8 x 5.5mm-10.5mm
IP54
KES-R
1.5mm-2.0mm

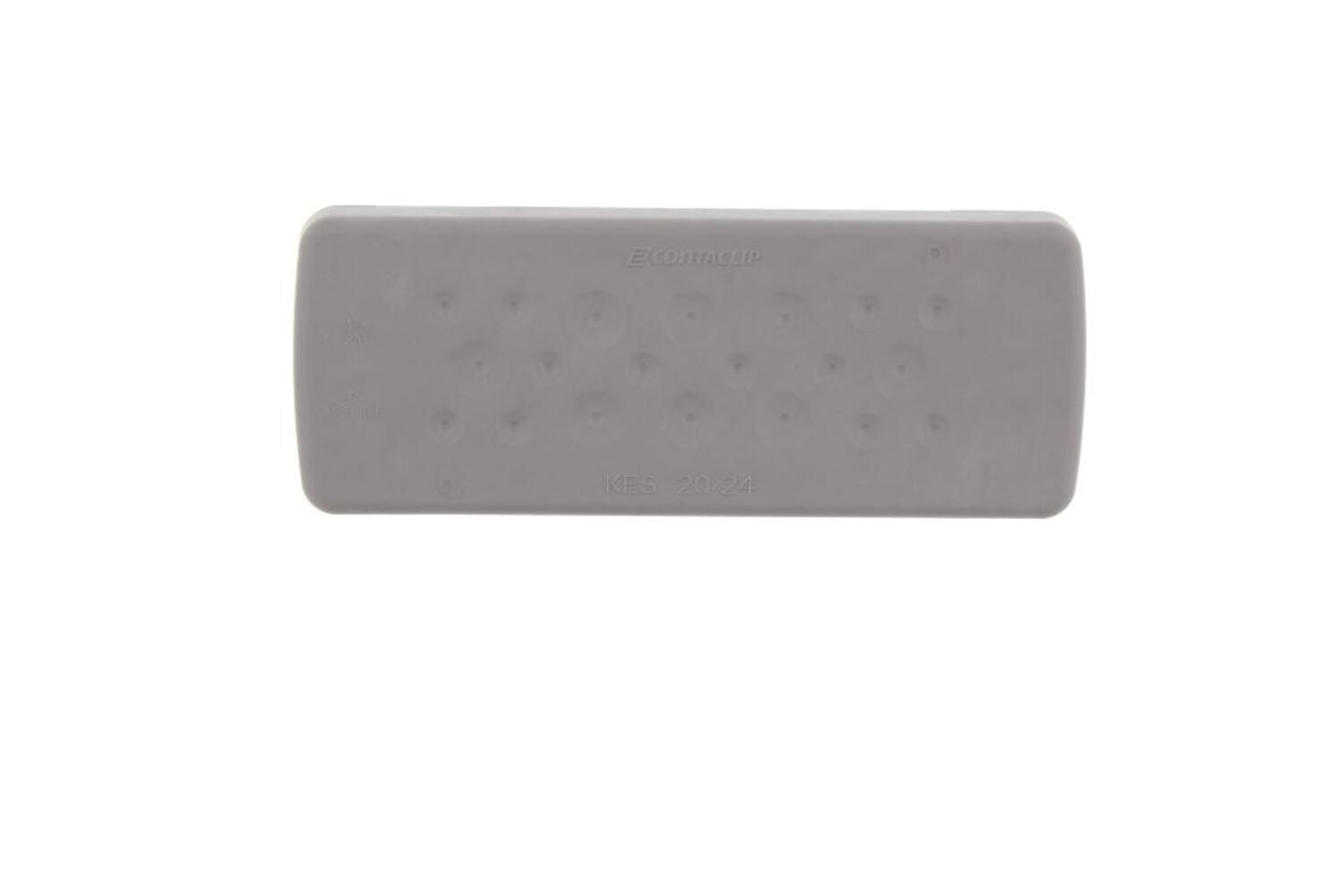

KES-R 20/24 Przepust szary
Nr produktu:
28655.6 Skopiowano
Szary
20 szt
118,8 g
Zatrzaskiwane
12 x 3.2mm-6.3mm, 8 x 5.5mm-10.5mm
IP54
KES-R
1.5mm-2.0mm
KES-R 21/24 Przepust czarny
Nr produktu:
28656.4 Skopiowano
Czarny
21 szt
118,2 g
Zatrzaskiwane
1 x 3.2mm-6.3mm, 2 x 8.0mm-12.5mm, 14 x 4.0mm-7.5mm, 4 x 5.5mm-10.5mm
IP54
KES-R
1.5mm-2.0mm

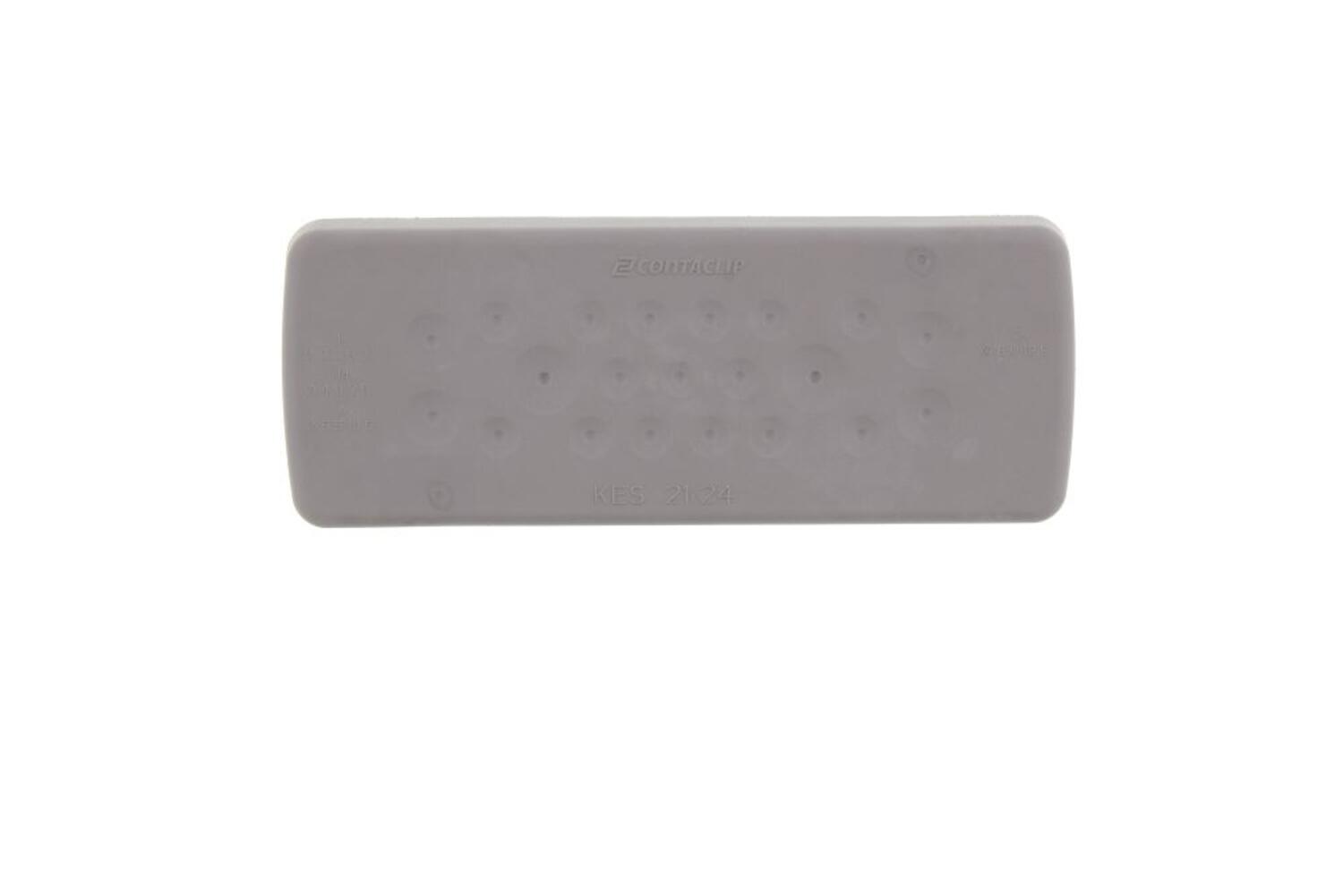

KES-R 21/24 Przepust szary
Nr produktu:
28656.6 Skopiowano
Szary
21 szt
121,2 g
Zatrzaskiwane
1 x 3.2mm-6.3mm, 2 x 8.0mm-12.5mm, 14 x 4.0mm-7.5mm, 4 x 5.5mm-10.5mm
IP54
KES-R
1.5mm-2.0mm
KES-R 32/24 Przepust czarny
Nr produktu:
28657.4 Skopiowano
Czarny
32 szt
73,8 g
Zatrzaskiwane
32 x 3.2mm-6.3mm
IP54
KES-R
1.5mm-2.0mm

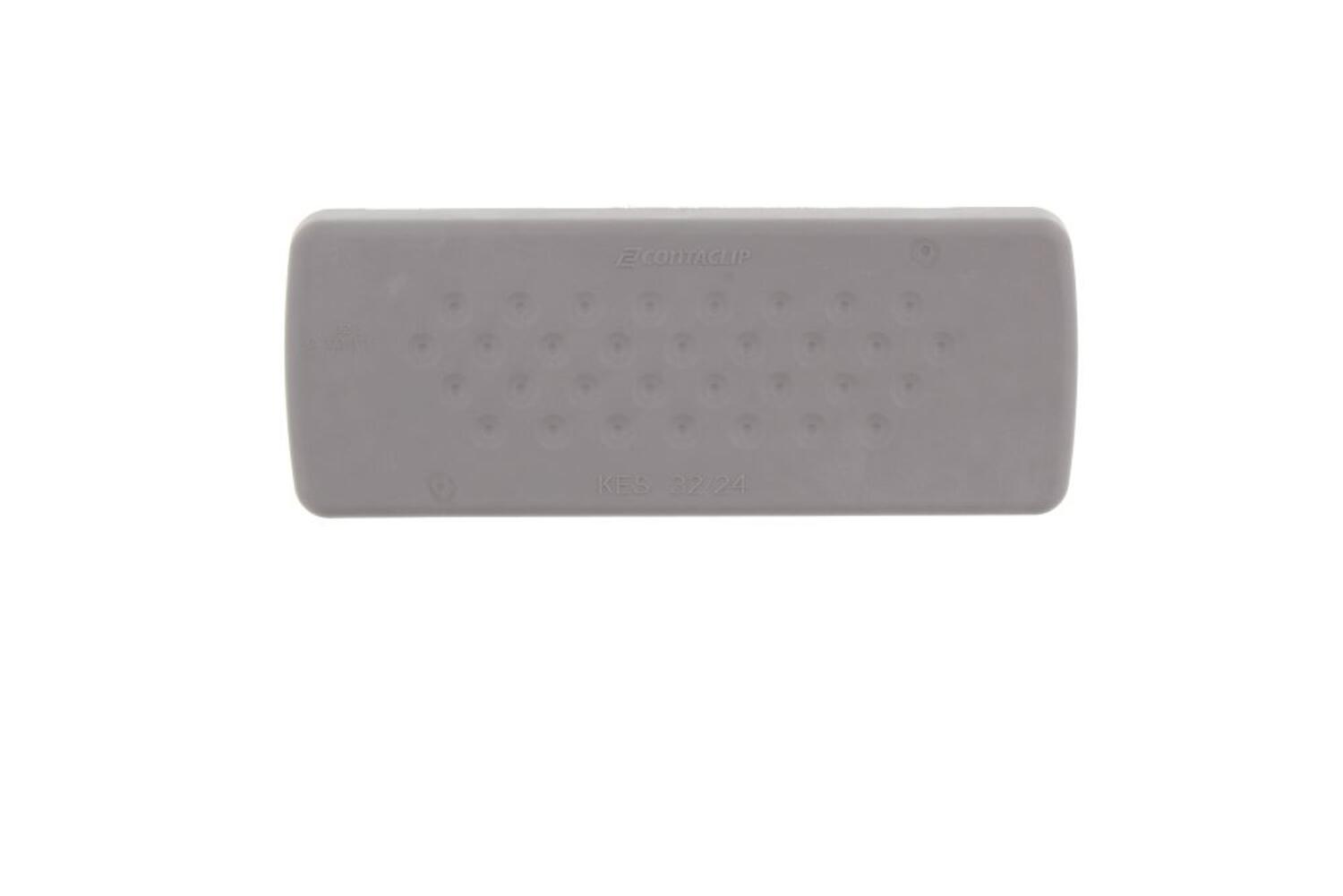

KES-R 32/24 Przepust szary
Nr produktu:
28657.6 Skopiowano
Szary
32 szt
73,8 g
Zatrzaskiwane
32 x 3.2mm-6.3mm
IP54
KES-R
1.5mm-2.0mm

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie techniczne

Michał Modzelewski

Product Manager STEROWANIE

+48 697 100 035
Wyślij e-mail
Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
