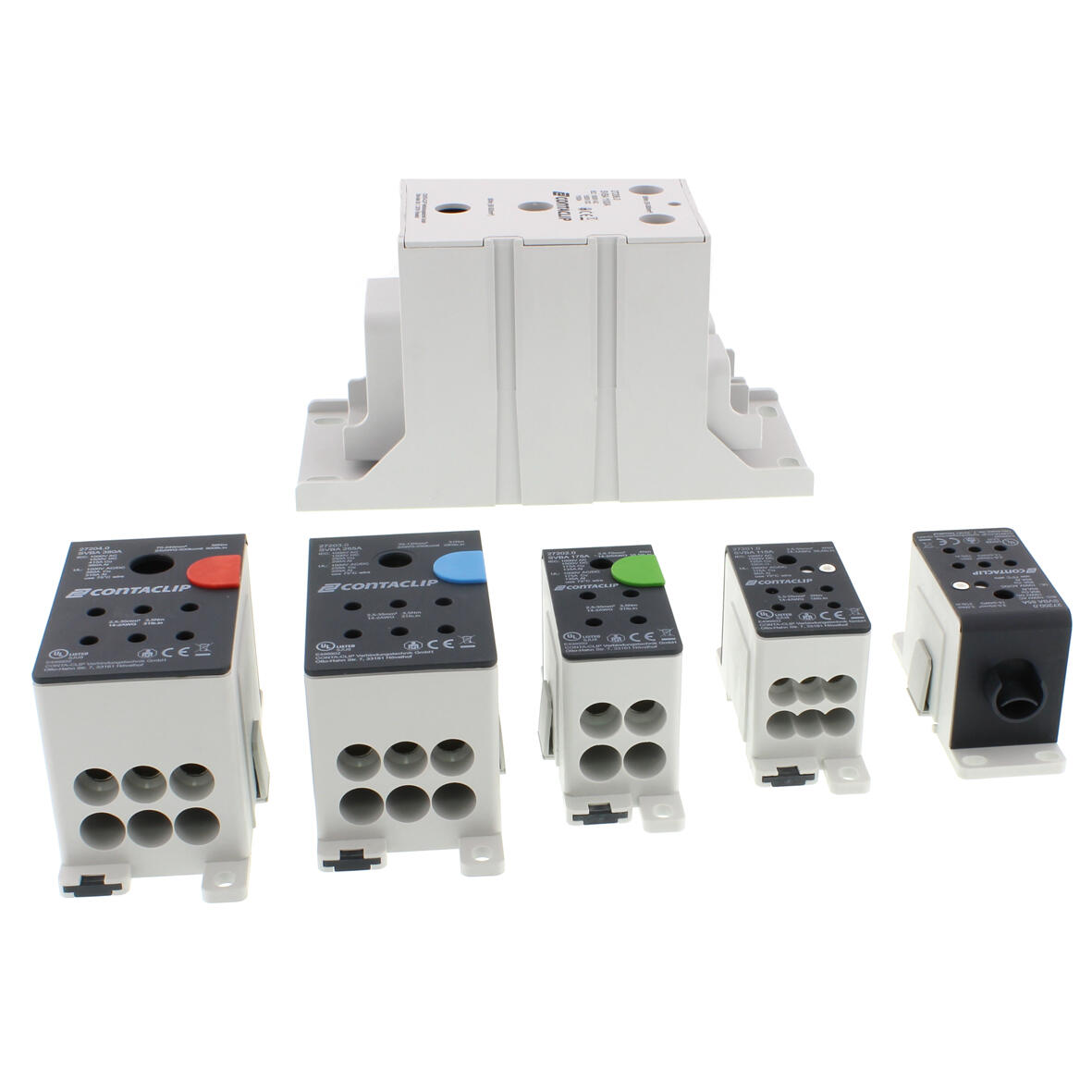

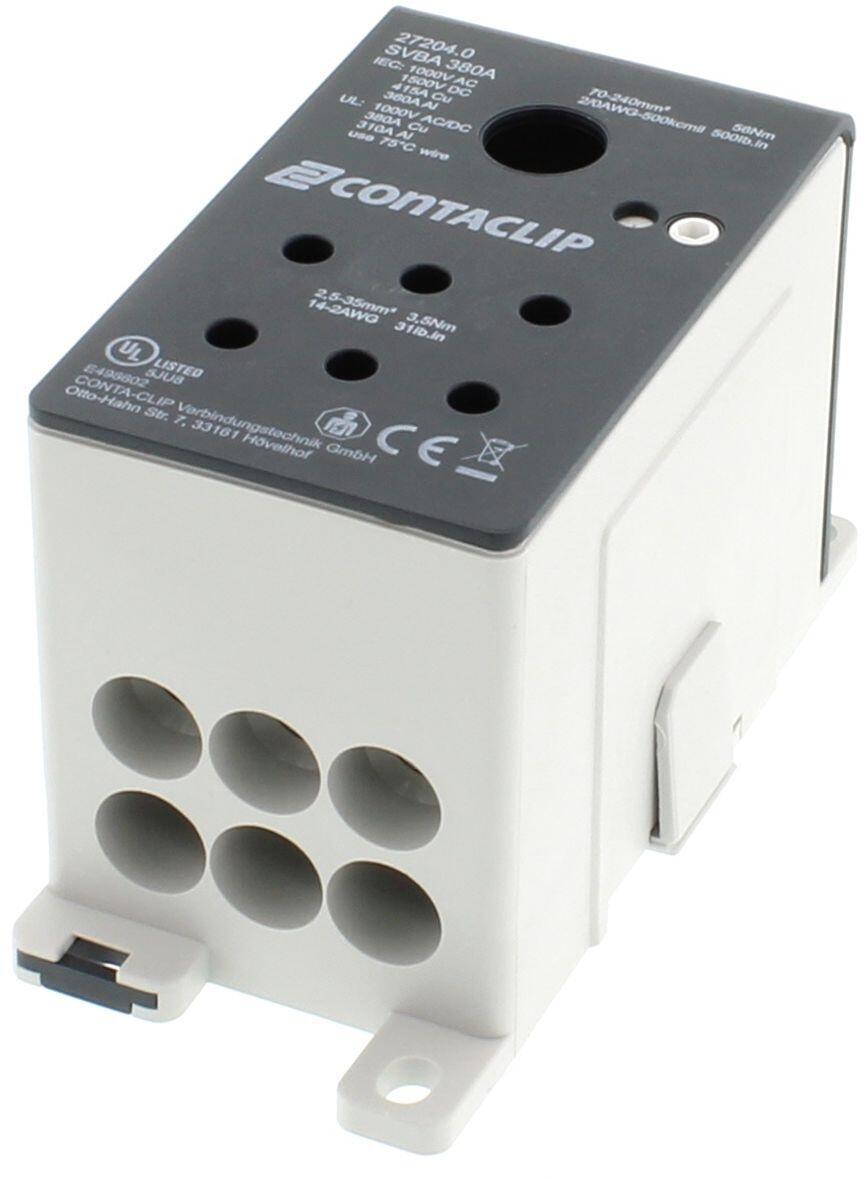

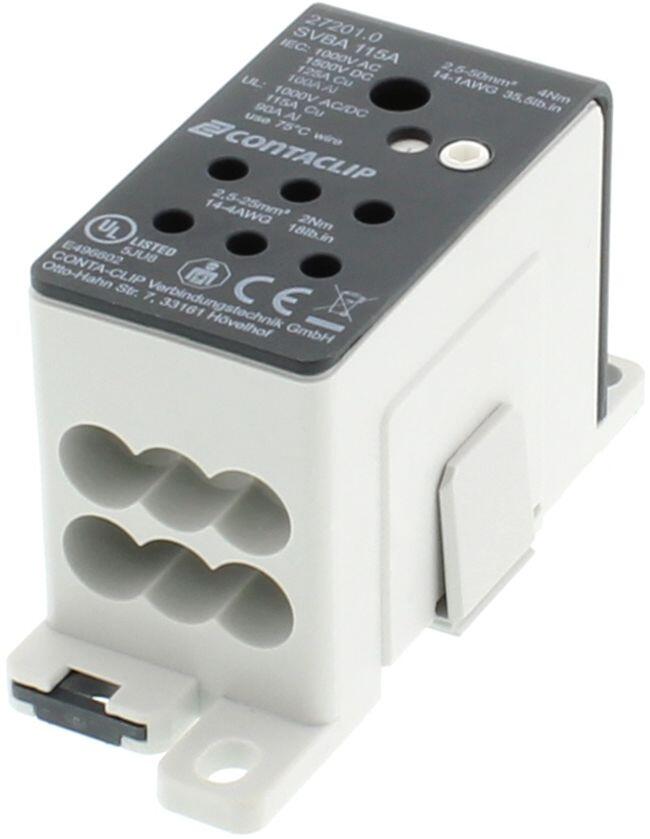

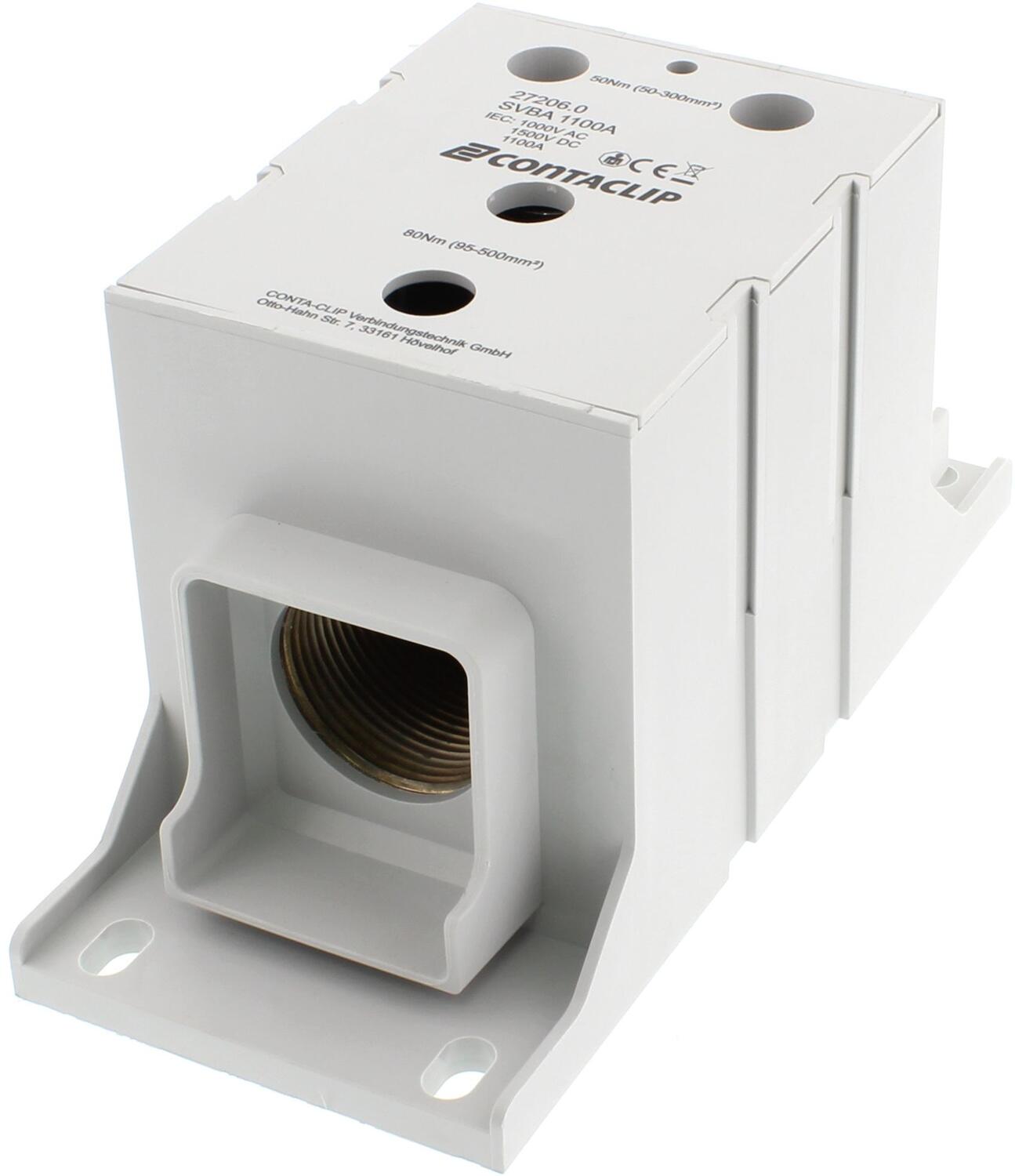

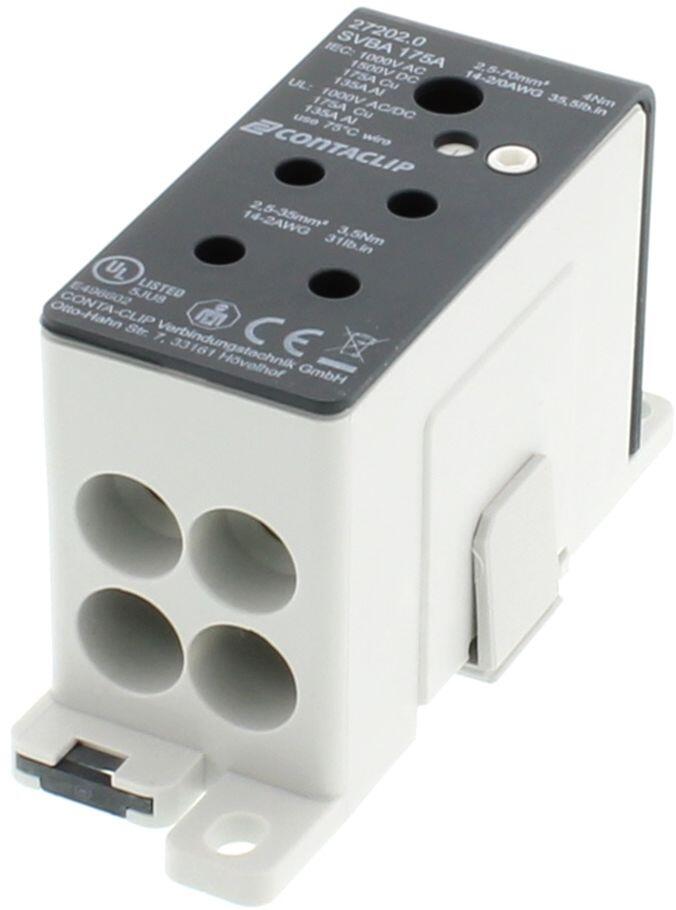

Bloki rozdzielcze SVBA
Blok dystrybucyjny umożliwia dystrybucję potencjału i mocy w kompaktowej przestrzeni, bez
dodatkowych akcesoriow. Można użyć bloku dystrybucyjnego, w celu zapewnienia elektromechanicznego
połączenia przewodu o dużym przekroju i jednego lub więcej przewodow o małych przekrojach.
Może być stosowany w instalacji na obiektach i szafie rozdzielczej oraz w konstrukcjach sterowania maszyn.
Bloki SVB są montowane porzez zatrzaskiwanie ich do szyn TS 35 DIN. Mogą też być podłączone bezpośrednio
do płyty montażowej za pomocą śruby z kołnierzem, znajdującej się z boku obudowy.
- Klasa ochrony IP20 (SVBA 1100A: IP10)
- Montaż bezpośredni lub na szynie TS35
- Specjalne oznaczniki na blokach: N, PE i inne
- Dla miedzianych i aluminiowych kabli
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Długość | 89,5 mm |
|---|---|
| Dopuszczenia | UL |
| Ilość połączeń | 7 |
| Input A: wire cross-section rigid, max. | 25 mm² |
| Input A: wire cross-section rigid, min. | 2,5 mm² |
| Input A: wire cross-section stranded, max. | 25 mm² |
| Input A: wire cross-section stranded, min. | 2,5 mm² |
| Input A: wire cross-section with wire-end ferrules, max. | 25 mm² |
| Input A: wire cross-section with wire-end ferrules, min. | 2,5 mm² |
| Kategoria przepięciowa | III |
| Klasa palności | UL94-V0 |
| Kod taryfy celnej | 85369010 |
| Kolor | Ciemnoszary |
| Kraj pochodzenia | EEC |
| Liczba wyjść | 6 |
| Masa | 124 g |
| Materiał izolacji | Poliamid 6.6 |
| Max. temperatura pracy | 120 °C |
| Min. temperatura pracy | -40 °C |
| Montaż | TS 35/7,5 i montaż bezpośredni |
| Napięcie znamionowe UL | 1000 V |
| Napięcie znamionowe V AC | 1000 V AC |
| Napięcie znamionowe V DC | 1500 V DC |
| Number of inputs A | 1 |
| Output A: diameter | 4,4 mm |
| Output A: rated cross-section | 10 mm² |
| Output A: screw head | Klucz imbusowy |
|---|---|
| Output A: stripping length | 10 mm |
| Output A: torque, max. | 2 |
| Output A: wire cross-section rigid, max. | 10 mm² |
| Output A: wire cross-section rigid, min. | 2,5 mm² |
| Output A: wire cross-section stranded with wire-end ferrules, max. | 6 mm² |
| Output A: wire cross-section stranded with wire-end ferrules, min. | 2,5 mm² |
| Output A: wire cross-section stranded, max. | 6 mm² |
| Output A: wire cross-section stranded, min. | 2,5 mm² |
| Prąd znamionowy zwarcia | 10 kV |
| Standard UL | UL 1953 |
| Stopień ochrony IP | IP20 |
| Stopień zanieczyszczenia | 3 |
| Szerokość | 36 mm |
| Wejscie A: długość zdejmowanej izolacji | 20 mm |
| Wejście A: max moment dokręcania | 3,5 |
| Wejście A: przekrój znamionowy | 25 mm² |
| Wejście A: rodzaj śruby | Klucz imbusowy |
| Wejście A: średnica | 10,5 mm |
| Wielkość opakowania | 1 szt |
| Wysokość | 49 mm |
| Wysokość z TS 35/7.5 | 52 mm |
| Znamionowy prąd | 80 A |
| Znamionowy prąd aluminium | 63 A |
Opis produktu
Blok dystrybucyjny umożliwia dystrybucję potencjału i mocy w kompaktowej przestrzeni, bez
dodatkowych akcesoriow. Można użyć bloku dystrybucyjnego, w celu zapewnienia elektromechanicznego
połączenia przewodu o dużym przekroju i jednego lub więcej przewodow o małych przekrojach.
Może być stosowany w instalacji na obiektach i szafie rozdzielczej oraz w konstrukcjach sterowania maszyn.
Bloki SVB są montowane porzez zatrzaskiwanie ich do szyn TS 35 DIN. Mogą też być podłączone bezpośrednio
do płyty montażowej za pomocą śruby z kołnierzem, znajdującej się z boku obudowy.
