CONTA-CLIP

Złącza sworzniowe dużych mocy HSK

  • Materiał poliamid 6.6
  • Klasa palności V0

Wybrany wariant produktu


Pobierz PDF

Dane techniczne/dokumentacja

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Contact clamping area ≤ 16 mm²
DIN 46234 / 1 kabel na stronę, max. 16 mm²
DIN 46234 / 1 kabel na zacisk, min. 0,1 mm²
DIN 46234 / 2 cable na zacisk max. 16 mm²
DIN 46234 / 2 cable na zacisk min. 0,1 mm²
DIN 46235: 1 kabel na zacisk, max. 10 mm²
DIN 46235: 1 kabel na zacisk, min. 6 mm²
DIN 46235: 2 kable na zacisk max. 10 mm²
DIN 46235: 2 kable na zacisk min. 6 mm²
Długość 67 mm
Długość z przegrodą TW/ADH 67 mm
Dopuszczenia UL, CSA, CSA US, cUL, KEMA KUR, EAC
Ilość połączeń 1
Kategoria przepięciowa III
Klasa palności UL94-V0
Kod taryfy celnej 85369010
Kolor Beżowy
Kraj pochodzenia DE
Liczba kanałów mostkujących 1 szt
Liczba poziomów 1 szt
Masa 22,12 g
Materiał izolacji Poliamid 6.6
Max. moment obrotowy 4 Nm
Max. przekrój przewodu (AWG) 1/0
Max. temperatura pracy 120 °C
Min. moment obrotowy 2 Nm
Min. przekrój przewodu (AWG) 10
Min. temperatura pracy -40 °C
Montaż TS 35/7,5
Napięcie znamionowe CSA 1000 V
Napięcie znamionowe CSAus 1000 V
Napięcie znamionowe IEC 1000 V
Prąd znamionowy CSAus 60 A
Rozmiar sworznia M 5
Standard CSA C22.2 No 158
Standard CSAus UL 1059
Standard cUL C22.2 No 158
Standard EAC TR ZU 004/2011
Standard KEMA KEUR EN 60947-7-1:2009
Standard UL UL 1059
Stopień zanieczyszczenia 3
Szerokość 13 mm
Wielkość opakowania 10 szt
Wysokość z przegrodą TW/ADH 58 mm
Wysokość z TS 35/7.5 55,5 mm
Znamionowe napięcie udarowe 8 kV
Znamionowy prąd 76 A
Znamionowy prąd CSA 60 A
Znamionowy przekrój przewodu 16 mm²

Do pobrania

Wymiary i połączenia

Akcesoria

Podobne produkty

Powiązane

Akademia OEM

Kasety sterownicze w pigułce

Kasety sterownicze stosowane są w wielu gałęziach przemysłu, umożliwiając sprawowanie kontroli nad pracą maszyn budowlanych, centrów obróbczych i innych urządzeń elektrycznych. Jednym z wiodących producentów w tej dziedzinie jest firma Baco, która specjalizuje się zarówno w produkcji standardowych kaset zatrzymania awaryjnego, jak i kastomizowanych na życzenie Klienta.

Nowości

Motoreduktory do zastosowań na zewnątrz

Dynamicznie rozwijające się sektory, takie jak energetyka odnawialna i rolnictwo, wymagają zastosowania technologii, która nie tylko sprosta ekstremalnym temperaturom oraz zapyleniu, ale również zapewni długotrwałą i bezproblemową pracę.

Nowości

RADAROWY SYSTEM BEZPIECZEŃSTWA 3D – Inteligentny nadzór

Bezpieczeństwo w przemyśle – w najlepszym wydaniu. Radary bezpieczeństwa Inxpect wykrywają wejście lub obecność operatorów w strefach niebezpiecznych, umożliwiając dynamiczne ustawienie (w czasie rzeczywistym) stref bezpieczeństwa i ostrzegawczych.

Akademia OEM

Dowiedz się więcej o zaworach elektromagnetycznych

Przy doborze zaworów elektromagnetycznych istotne jest uwzględnienie parametrów fizycznych i funkcjonalnych. Parametry fizyczne obejmują takie aspekty, jak średnica rury i rodzaj medium przepływającego przez zawór. Parametry robocze obejmują czynniki takie jak ciśnienie, temperatura i przepływ.

Nowości

Największa oferta przekaźników w Polsce

Nasz wiodący dostawca Comat Releco oferuje kompletną gamę przekaźników. Oferowane przez nas przekaźniki przemysłowe są przeznaczone do zastosowań w aplikacjach z obciążeniami od zaledwie kilku mA do 16 A.

Nowości

Dalmierze laserowe Dimetix – przykładowe zastosowania w intralogistyce

Dalmierze laserowe Dimetix oferują liczne korzyści w intralogistyce, przyczyniając się do wydajnego, kontrolowanego i bezpiecznego przepływu materiałów oraz zarządzania przestrzenią magazynową.

Warianty produktu Contact clamping area DIN 46234 / 1 kabel na stronę, max. DIN 46234 / 1 kabel na zacisk, min. DIN 46234 / 2 cable na zacisk max. DIN 46234 / 2 cable na zacisk min. DIN 46235: 1 kabel na zacisk, max. DIN 46235: 1 kabel na zacisk, min. DIN 46235: 2 kable na zacisk max. DIN 46235: 2 kable na zacisk min. Długość z przegrodą TW/ADH Ilość połączeń Masa Max. moment obrotowy Max. przekrój przewodu (AWG) Min. moment obrotowy Min. przekrój przewodu (AWG) Prąd znamionowy CSAus Rozmiar sworznia Szerokość Wysokość z przegrodą TW/ADH Wysokość z TS 35/7.5 Znamionowy prąd Znamionowy prąd CSA Znamionowy przekrój przewodu Cena

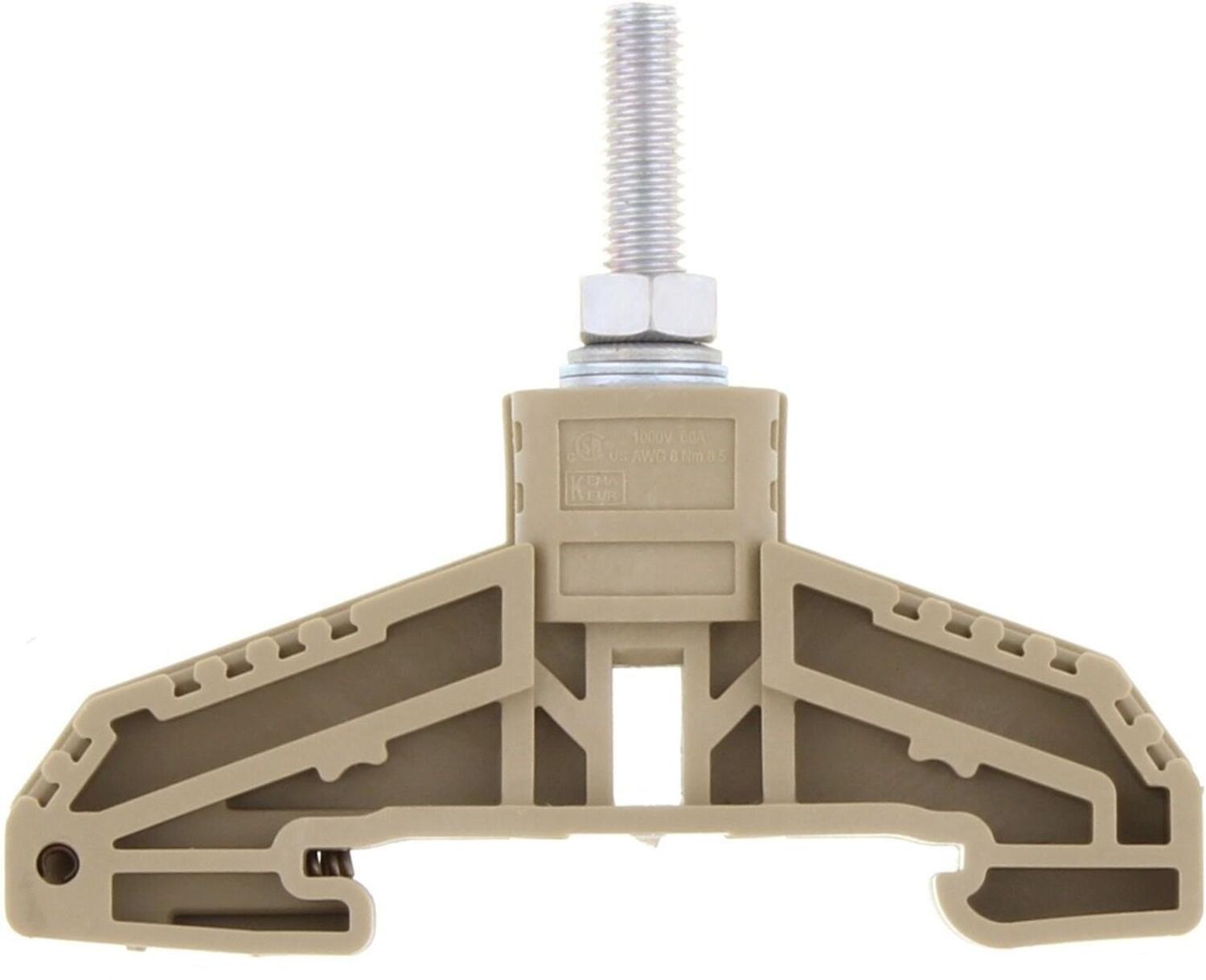

Zacisk HSK 16/M5 B bezowy
Nr produktu:
17000.2 Skopiowano
≤ 16 mm²
16 mm²
0,1 mm²
16 mm²
0,1 mm²
10 mm²
6 mm²
10 mm²
6 mm²
67 mm
1
22,12 g
4 Nm
1/0
2 Nm
10
60 A
M 5
13 mm
58 mm
55,5 mm
76 A
60 A
16 mm²

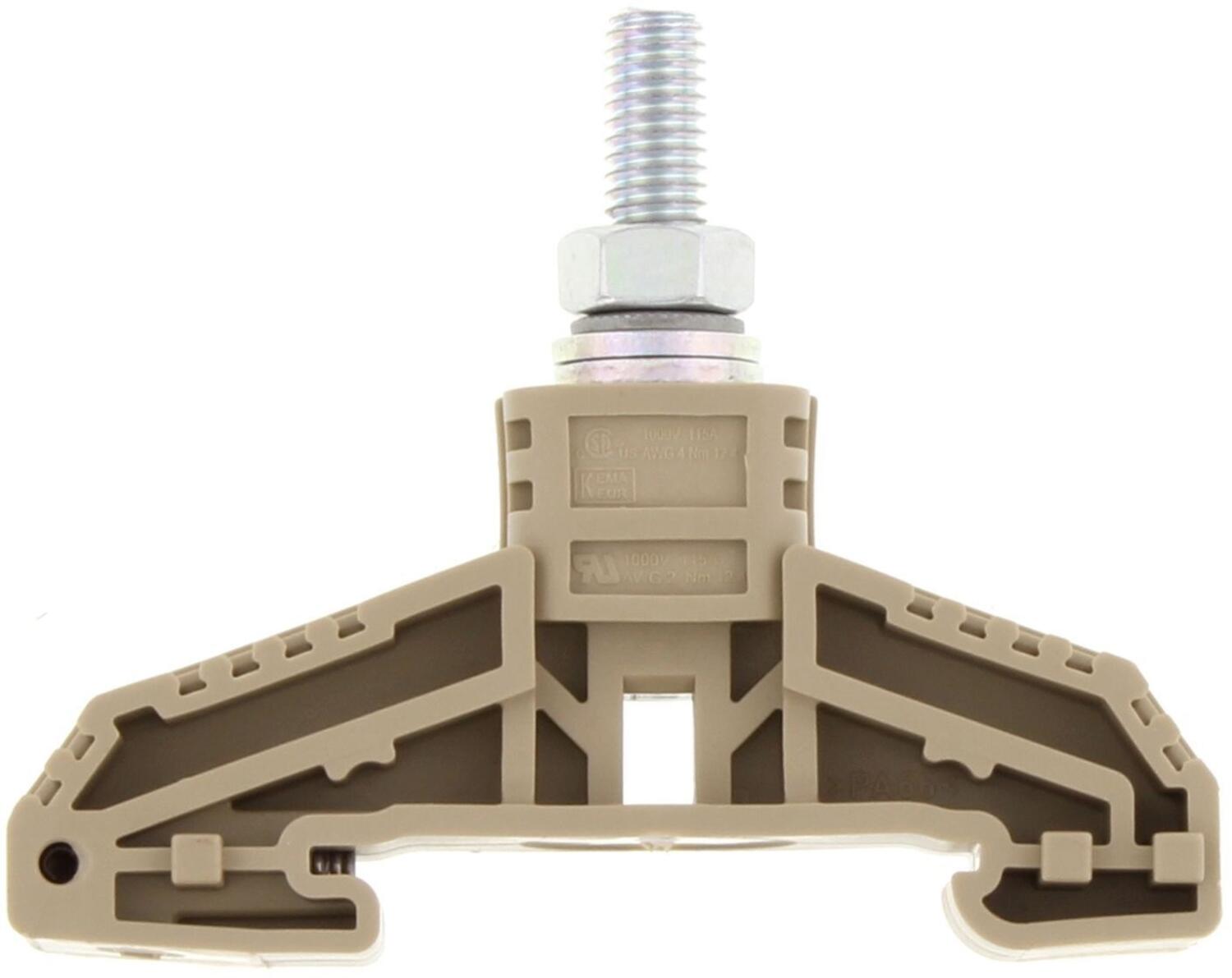

Zacisk HSK 35/M6 B bezowy
Nr produktu:
17001.2 Skopiowano
≤ 35 mm²
35 mm²
2,5 mm²
35 mm²
2,5 mm²
35 mm²
6 mm²
35 mm²
6 mm²
67 mm
1
31,23 g
6 Nm
2
3 Nm
14
115 A
M 6
16 mm
58 mm
55,5 mm
125 A
115 A
35 mm²

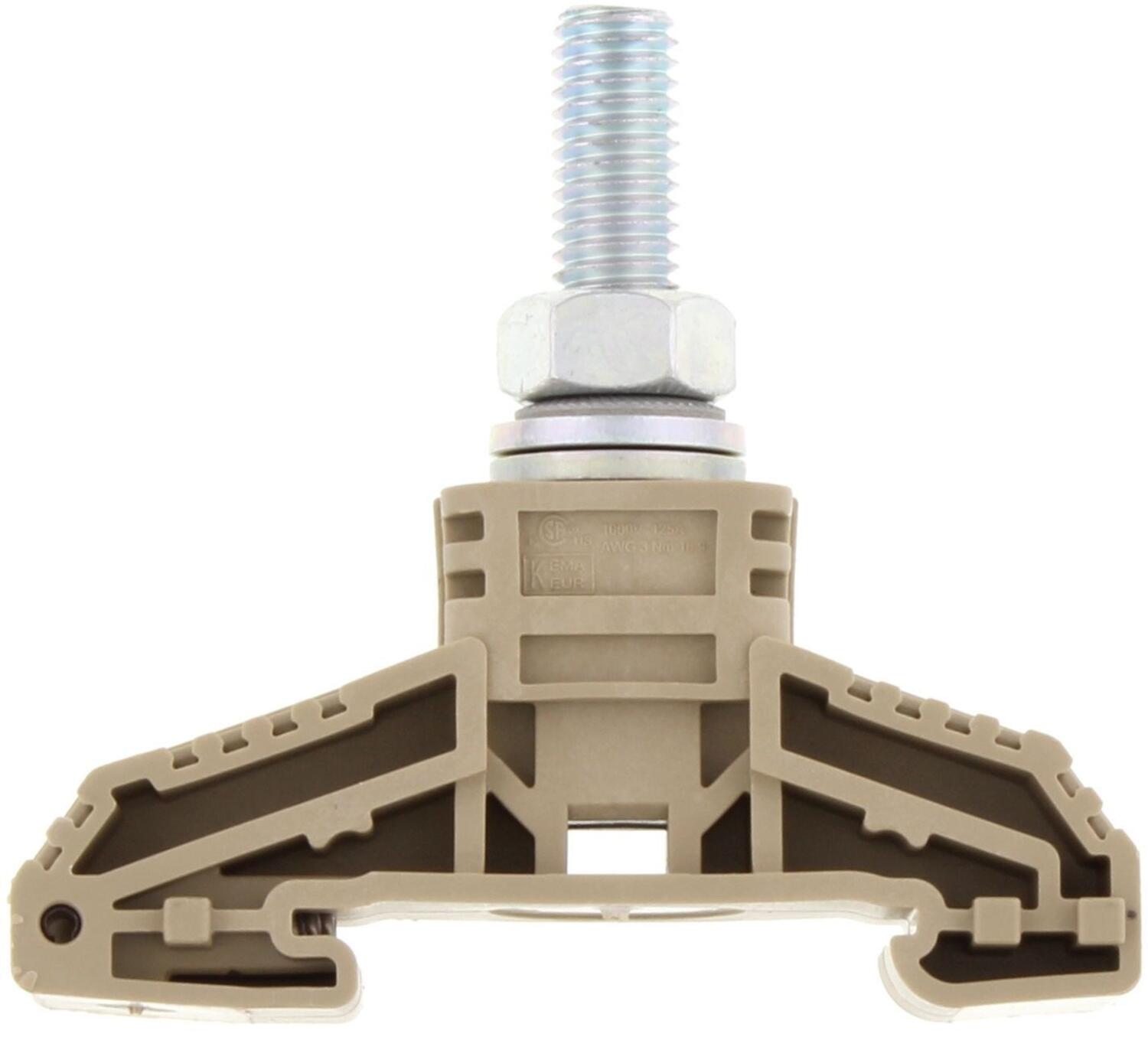

Zacisk HSK 50/M8 B 50mm
Nr produktu:
17002.2 Skopiowano
≤ 50 mm²
50 mm²
2,5 mm²
50 mm²
2,5 mm²
35 mm²
6 mm²
35 mm²
6 mm²
67 mm
1
50,64 g
12 Nm
1/0
6 Nm
14
125 A
M 8
21 mm
66 mm
63,5 mm
150 A
125 A
50 mm²

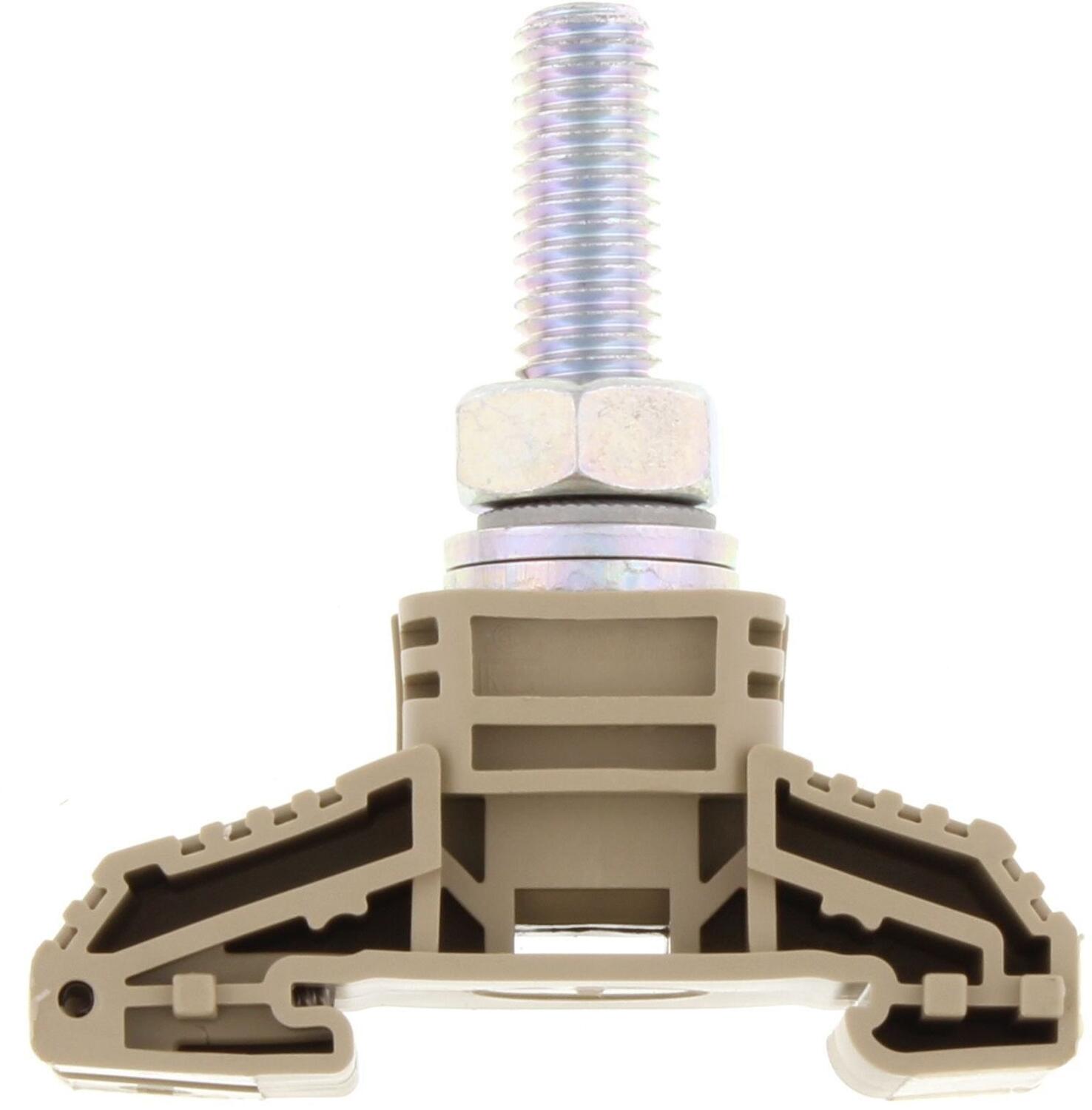

Zacisk HSK120/M10B STUD TERM 120mm
Nr produktu:
17003.2 Skopiowano
≤ 120 mm²
120 mm²
6 mm²
120 mm²
6 mm²
95 mm²
10 mm²
95 mm²
10 mm²
67 mm
1
90,95 g
20 Nm
250 Kcmil
10 Nm
10
220 A
M 10
32 mm
76 mm
73,5 mm
269 A
220 A
120 mm²

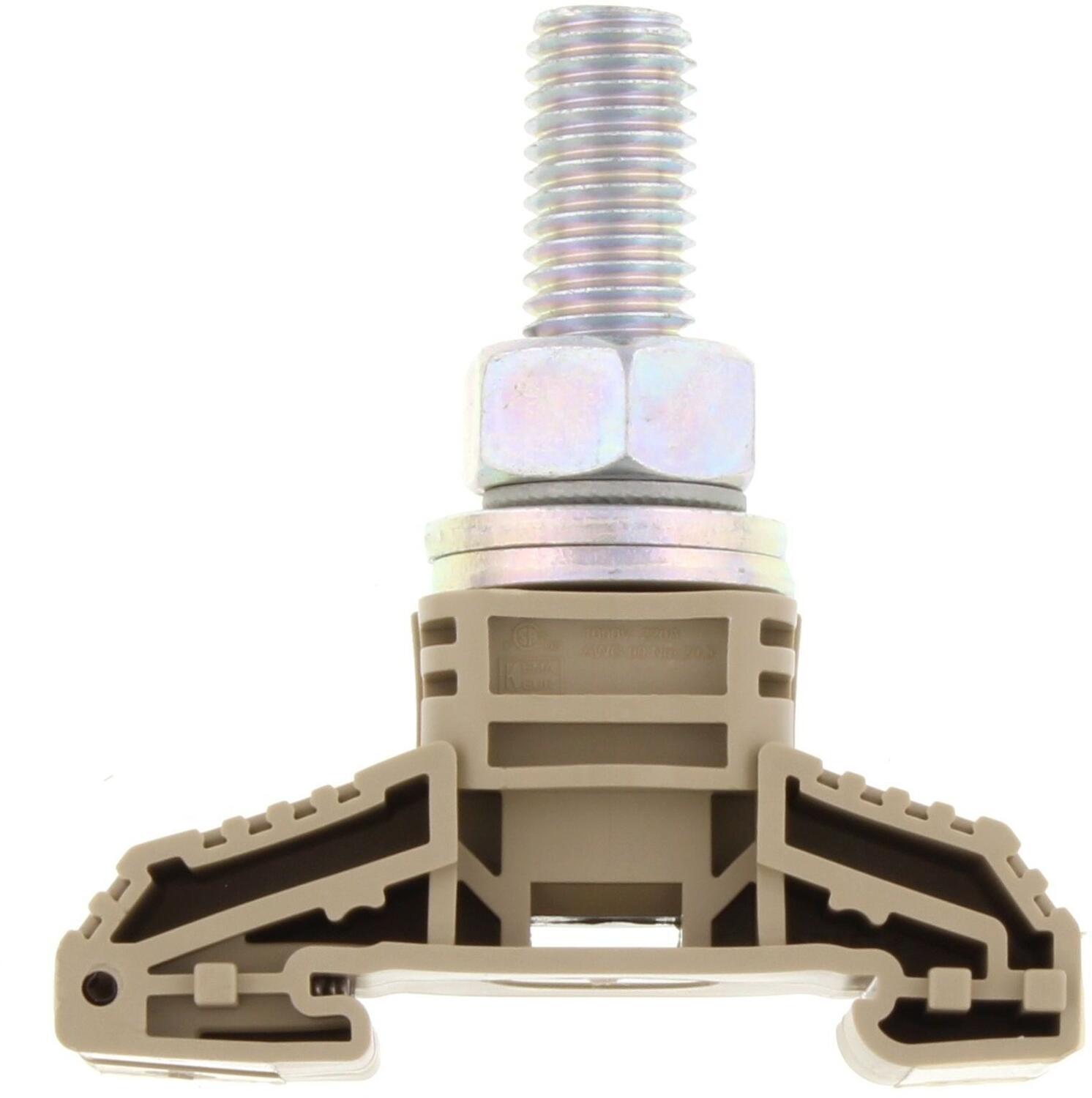

Zacisk HSK 120/M12 B BG term 120mm
Nr produktu:
17004.2 Skopiowano
≤ 120 mm²
120 mm²
6 mm²
120 mm²
6 mm²
95 mm²
10 mm²
95 mm²
10 mm²
67 mm
1
114,39 g
31 Nm
250 Kcmil
14 Nm
10
220 A
M 10
32 mm
76 mm
73,5 mm
269 A
220 A
120 mm²

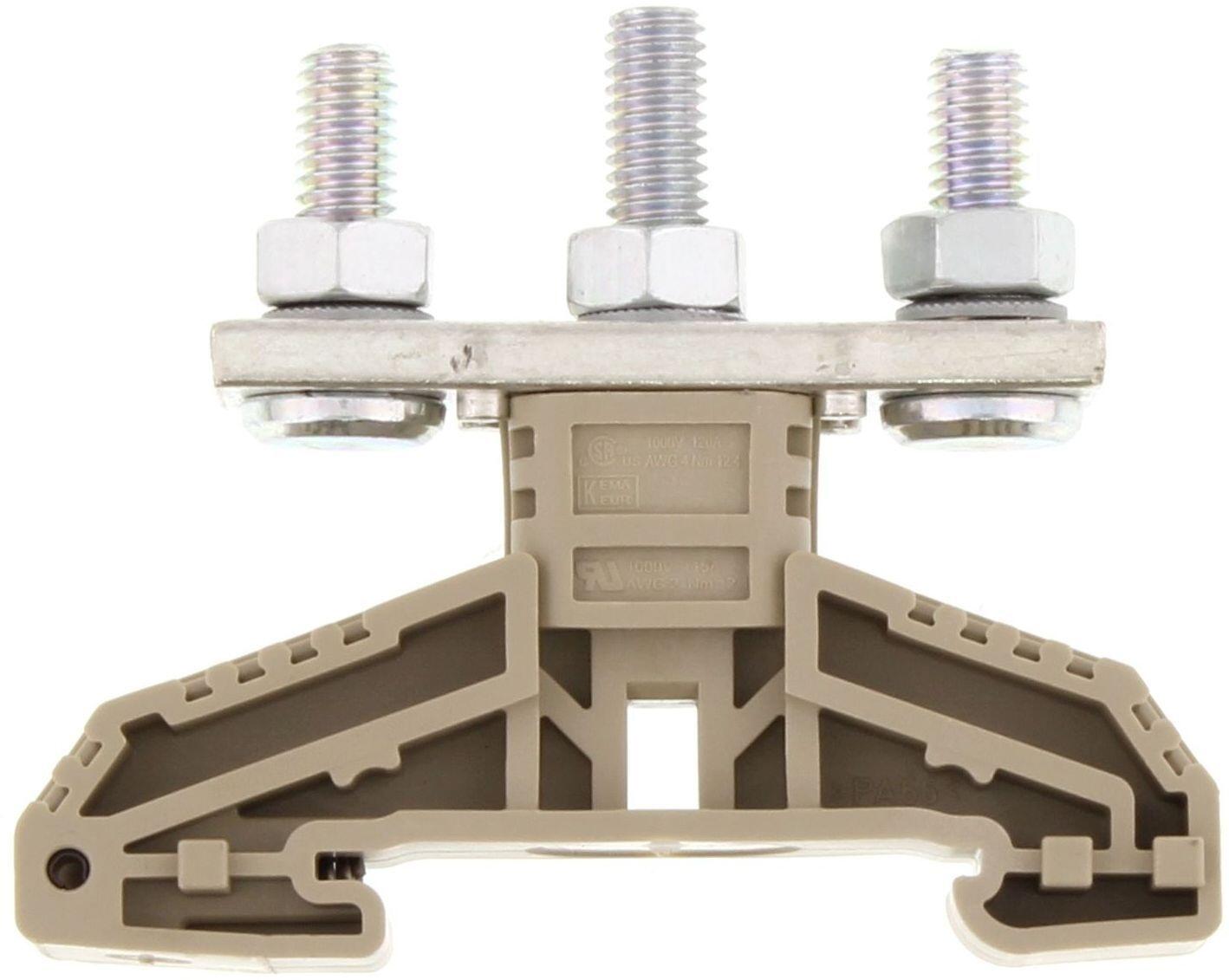

Zacisk HSK 35/M6 B/B term 35mm
Nr produktu:
17005.2 Skopiowano
≤ 35 mm²
35 mm²
2,5 mm²
35 mm²
2,5 mm²
35 mm²
6 mm²
35 mm²
6 mm²
67 mm
2
68,29 g
6 Nm
2
3 Nm
14
120 A
M 6
16 mm
61,5 mm
55,5 mm
125 A
120 A
35 mm²

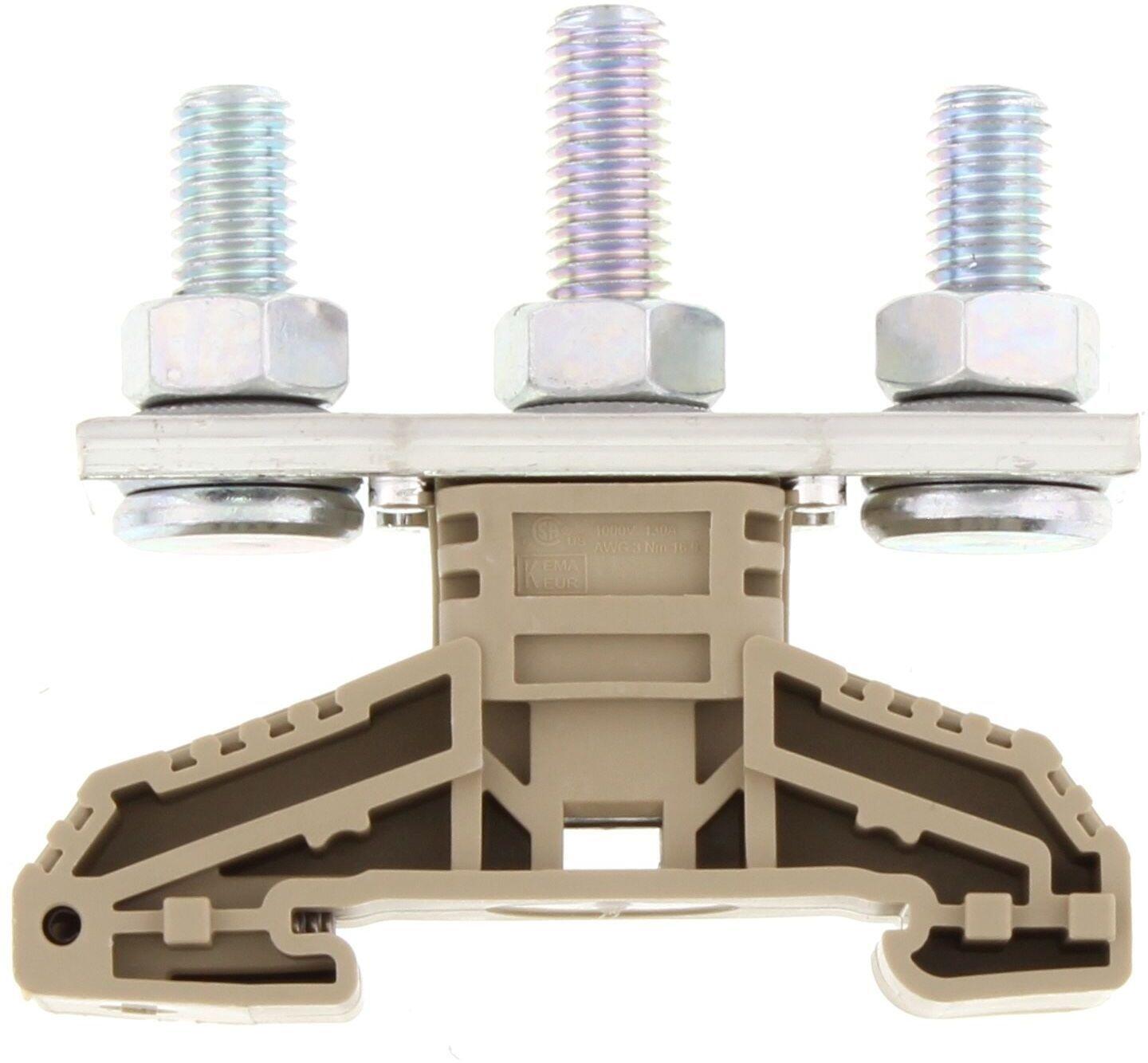

Zacisk HSK 50/M8 B/B term 50mm
Nr produktu:
17006.2 Skopiowano
≤ 50 mm²
50 mm²
2,5 mm²
50 mm²
2,5 mm²
35 mm²
6 mm²
35 mm²
6 mm²
120 mm
2
121,98 g
12 Nm
1/0
6 Nm
14
130 A
M 8
21 mm
71,5 mm
63,5 mm
150 A
130 A
50 mm²

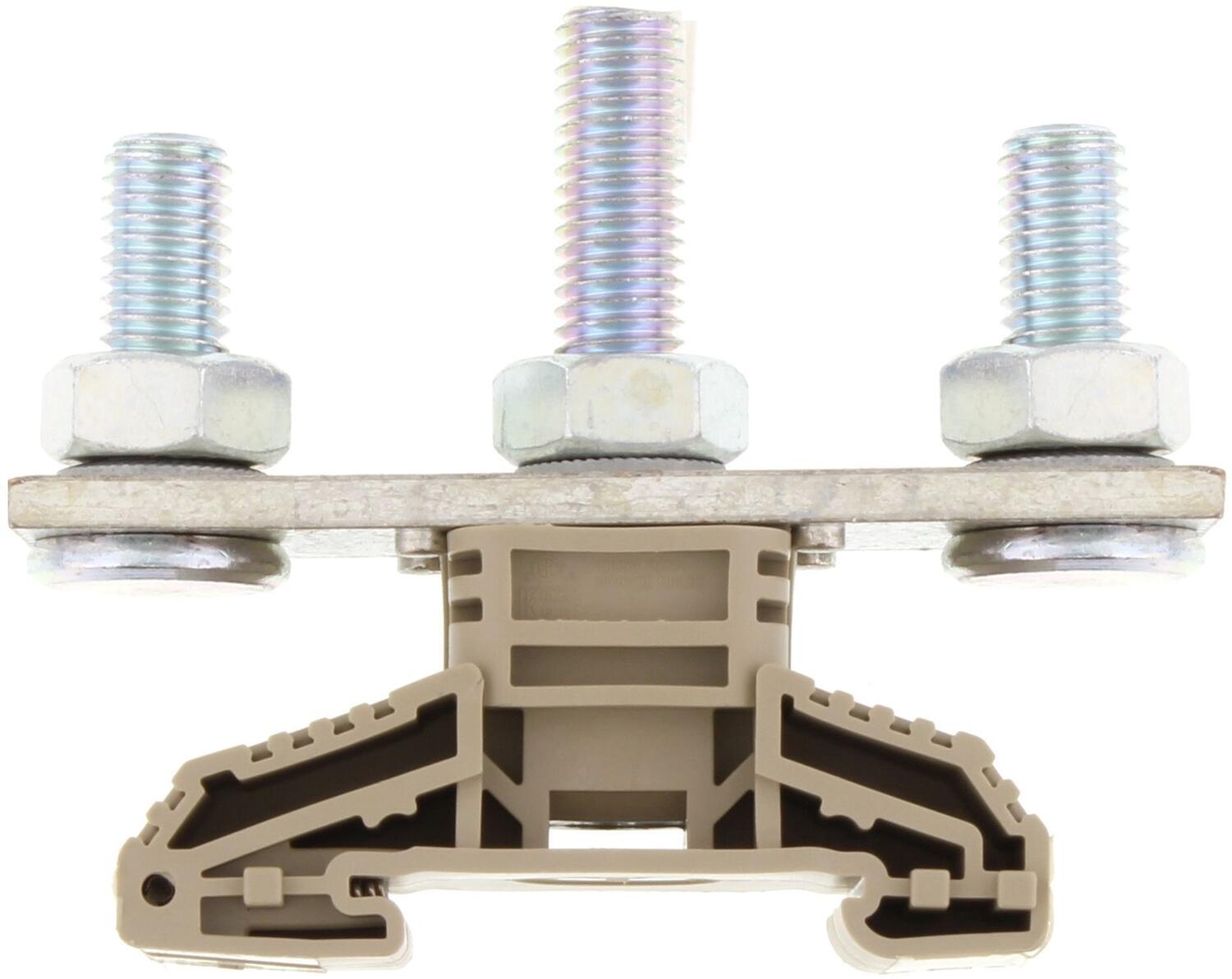

Zacisk HSK 120/M10 B/B term 120mm
Nr produktu:
17007.2 Skopiowano
≤ 120 mm²
120 mm²
6 mm²
120 mm²
6 mm²
95 mm²
10 mm²
95 mm²
10 mm²
156 mm
2
220,9 g
20 Nm
250 Kcmil
10 Nm
10
225 A
M 10
32 mm
78,5 mm
73,5 mm
269 A
225 A
120 mm²
