CONTA-CLIP

Złącza sworzniowe dużych mocy HSKG

  • Mateirał poliamid 6.6

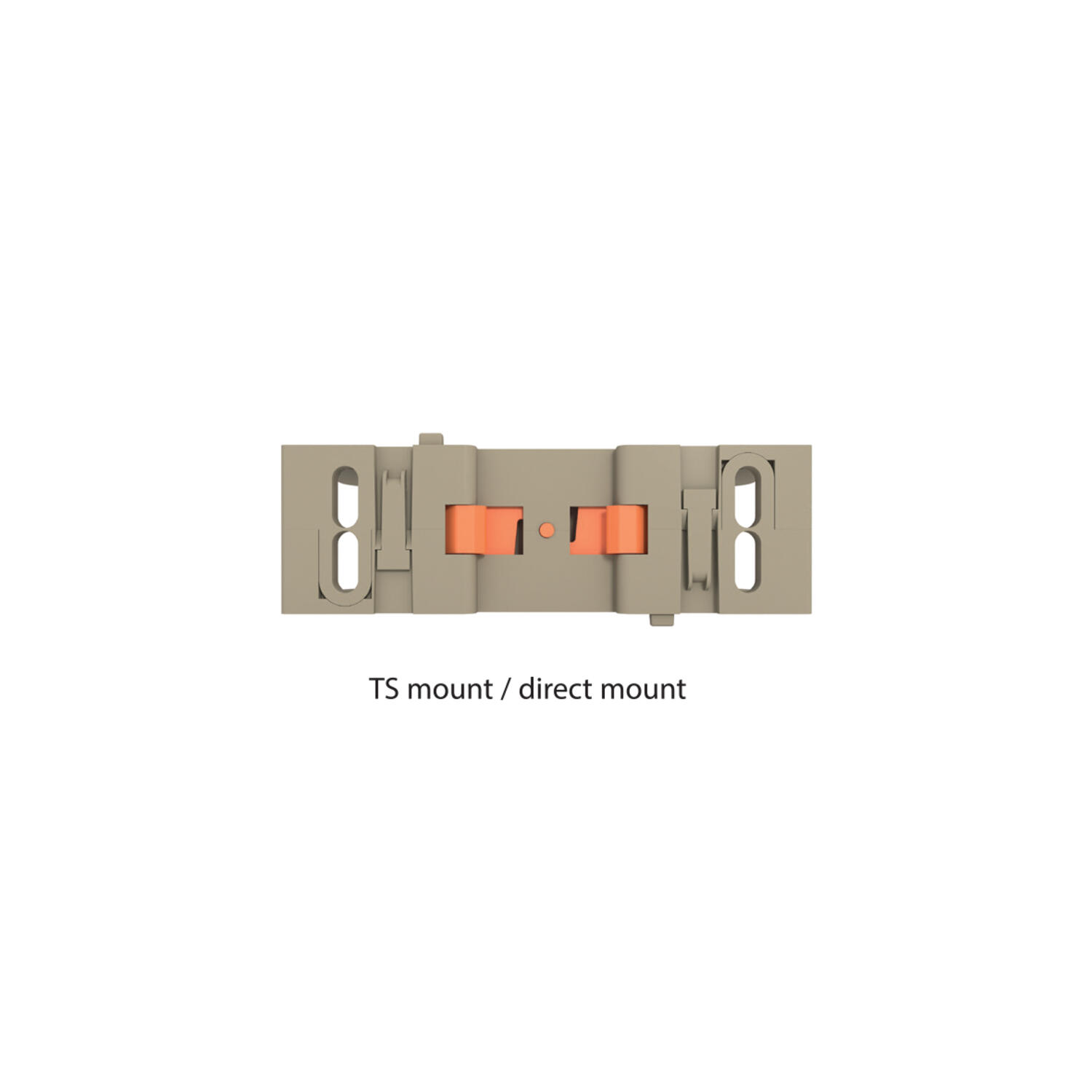

  • Montaż bezpośredni lub na szynie TS35
  • Klasa palności V0.

Wybrany wariant produktu


Pobierz PDF

Dane techniczne/dokumentacja

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Contact clamping area ≤ 50 mm²
DIN 46234 / 1 kabel na stronę, max. 50 mm²
DIN 46234 / 1 kabel na zacisk, min. 2,5 mm²
DIN 46235: 1 kabel na zacisk, max. 25 mm²
DIN 46235: 1 kabel na zacisk, min. 6 mm²
Długość 107 mm

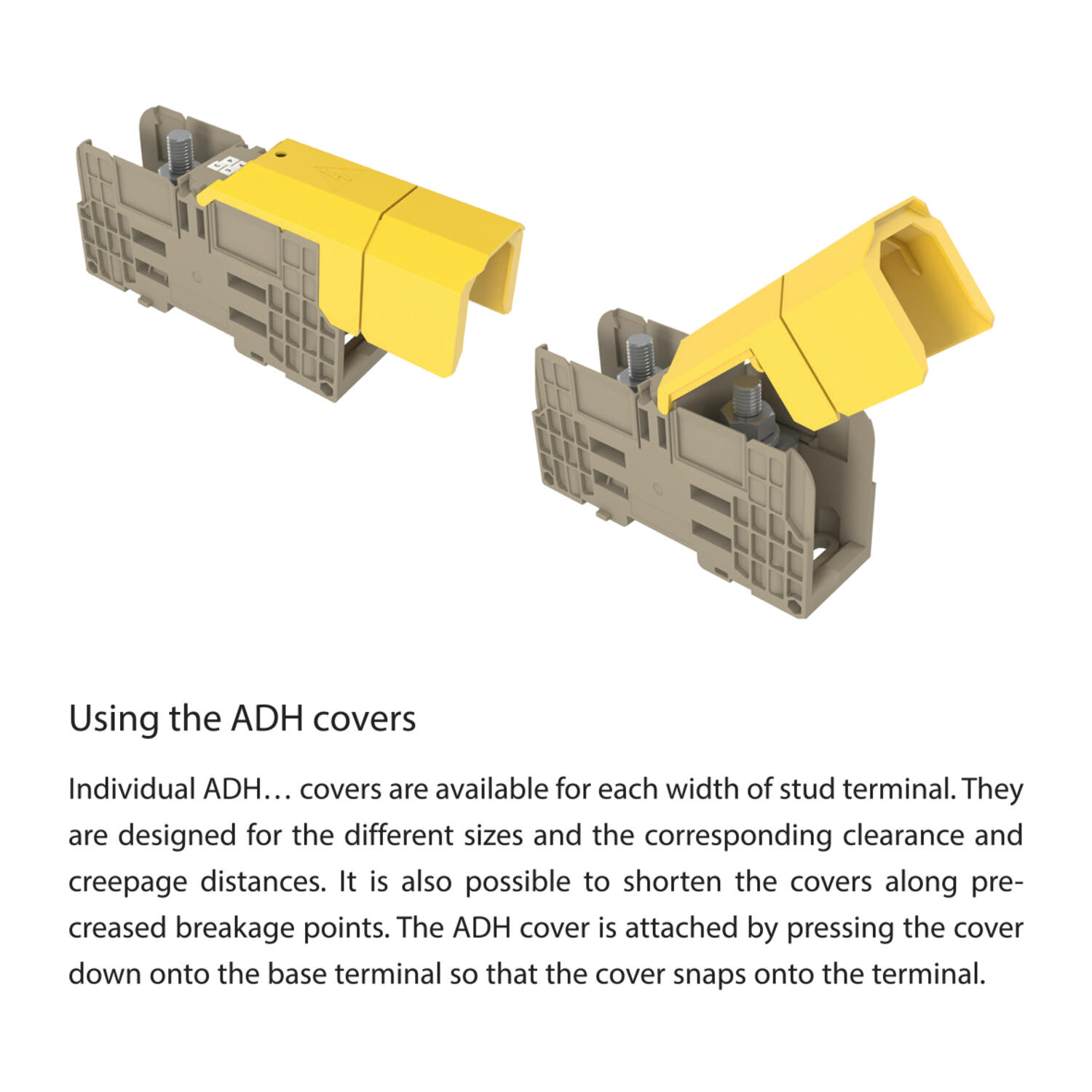

Długość z przegrodą TW/ADH 131 mm
Dopuszczenia UL, CSA, CSA US, cUL, KEMA KUR
Ilość połączeń 2
Kategoria przepięciowa III
Klasa palności UL94-V0
Kod taryfy celnej 85369010
Kolor Beżowy
Kraj pochodzenia DE
Liczba poziomów 1 szt
Masa 88,6 g
Materiał izolacji Poliamid 6.6
Max. moment obrotowy 6
Max. przekrój przewodu (AWG) 1/0
Max. temperatura pracy 120 °C
Min. moment obrotowy 3
Min. przekrój przewodu (AWG) 14
Min. temperatura pracy -40 °C
Montaż TS 35/7,5
Napięcie znamionowe CSA 1000 V
Napięcie znamionowe CSAus 1000 V
Napięcie znamionowe cUL 1000 V
Napięcie znamionowe IEC 1000 V
Napięcie znamionowe UL 1000 V
Prąd znamionowy CSAus 130 A
Prąd znamionowy cUL 130 A
Rozmiar sworznia M 6
Standard CSA C22.2 No 158
Standard CSAus UL 1059
Standard cUL C22.2 No 158
Standard KEMA KEUR EN 60947-7-1:2028
Standard UL UL 1059
Stopień zanieczyszczenia 3
Szerokość 27 mm
Wielkość opakowania 10 szt
Wysokość z przegrodą TW/ADH 60 mm
Wysokość z TS 35/7.5 51 mm
Znamionowe napięcie udarowe 8 kV
Znamionowy prąd 125 A
Znamionowy prąd CSA 130 A
Znamionowy przekrój przewodu 35 mm²

Do pobrania

Wymiary i połączenia

Rysunki techniczne

Akcesoria

Podobne produkty

Powiązane

Akademia OEM

Kasety sterownicze w pigułce

Kasety sterownicze stosowane są w wielu gałęziach przemysłu, umożliwiając sprawowanie kontroli nad pracą maszyn budowlanych, centrów obróbczych i innych urządzeń elektrycznych. Jednym z wiodących producentów w tej dziedzinie jest firma Baco, która specjalizuje się zarówno w produkcji standardowych kaset zatrzymania awaryjnego, jak i kastomizowanych na życzenie Klienta.

Nowości

Wielofunkcyjne urządzenie dostępu UGB-KLTM

UGB-KLTM to wielofunkcyjne urządzenie, zapewniające zintegrowaną ochronę i kompleksową kontrolę dostępu. Produkt jest przeznaczony do aplikacji, w których operator ma pełny dostęp do niebezpiecznej strefy.

Akademia OEM

Podstawowe informacje o manometrach

W artykule przedstawiamy podstawowe informacje na temat manometrów. Wyjaśniamy różnice pomiędzy ich typami, omawiamy najważniejsze pojęcia oraz podpowiadamy, na co zwrócić uwagę przy zakupie manometru.

Nowości

Kamery cofania Orlaco gwarancją bezpieczeństwa i wydajności

Kamery cofania firmy Orlaco do samochodów ciężarowych, wózków widłowych i sprzętu budowlanego to gwarancja bezpieczeństwa i wydajności na najwyższym poziomie!

Nowości

Kontrola przepływu za pomocą FMQ

Precyzyjna kontrola przepływu jest skutecznym sposobem na automatyzację procesów i oszczędność zasobów w przemyśle spożywczym, w tym również w przemyśle mleczarskim. Dzięki przepływomierzowi elektromagnetycznemu FMQ firma Anderson-Negele poprawia stosunek korzyści do kosztów.

Nowości

Moduł do monitorowania napięć i prądów AC od PR electronics

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.

Warianty produktu Contact clamping area DIN 46234 / 1 kabel na stronę, max. DIN 46234 / 1 kabel na zacisk, min. DIN 46234 / 2 cable na zacisk max. DIN 46234 / 2 cable na zacisk min. DIN 46235: 1 kabel na zacisk, max. DIN 46235: 1 kabel na zacisk, min. DIN 46235: 2 kable na zacisk max. DIN 46235: 2 kable na zacisk min. Długość Długość z przegrodą TW/ADH Dopuszczenia Masa Max. moment obrotowy Max. przekrój przewodu (AWG) Min. moment obrotowy Min. przekrój przewodu (AWG) Napięcie znamionowe CSA Napięcie znamionowe CSAus Norma IEC 60947 Prąd znamionowy CSAus Prąd znamionowy cUL Rozmiar sworznia Standard CSA Standard CSAus Standard EAC Standard GL Standard KEMA KEUR Szerokość Wielkość opakowania Wysokość z przegrodą TW/ADH Wysokość z TS 35/7.5 Znamionowy prąd Znamionowy prąd CSA Znamionowy przekrój przewodu Cena

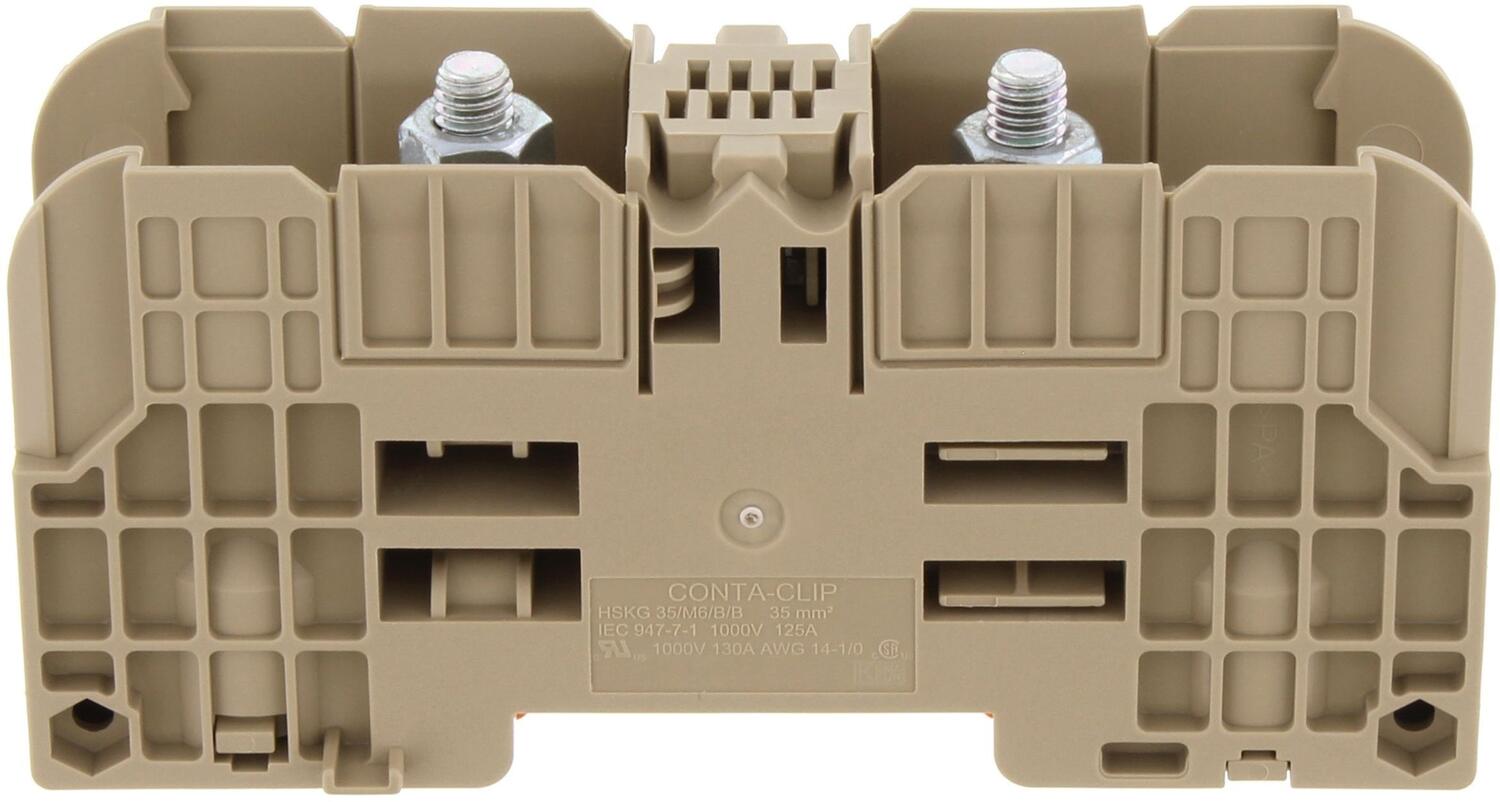

Zacisk HSKG 35/M6/B/B beżowy
Nr produktu:
17170.2 Skopiowano
≤ 50 mm²
50 mm²
2,5 mm²
25 mm²
6 mm²
107 mm
131 mm
UL, CSA, CSA US, cUL, KEMA KUR
88,6 g
6
1/0
3
14
1000 V
1000 V
130 A
130 A
M 6
C22.2 No 158
UL 1059
EN 60947-7-1:2028
27 mm
10 szt
60 mm
51 mm
125 A
130 A
35 mm²

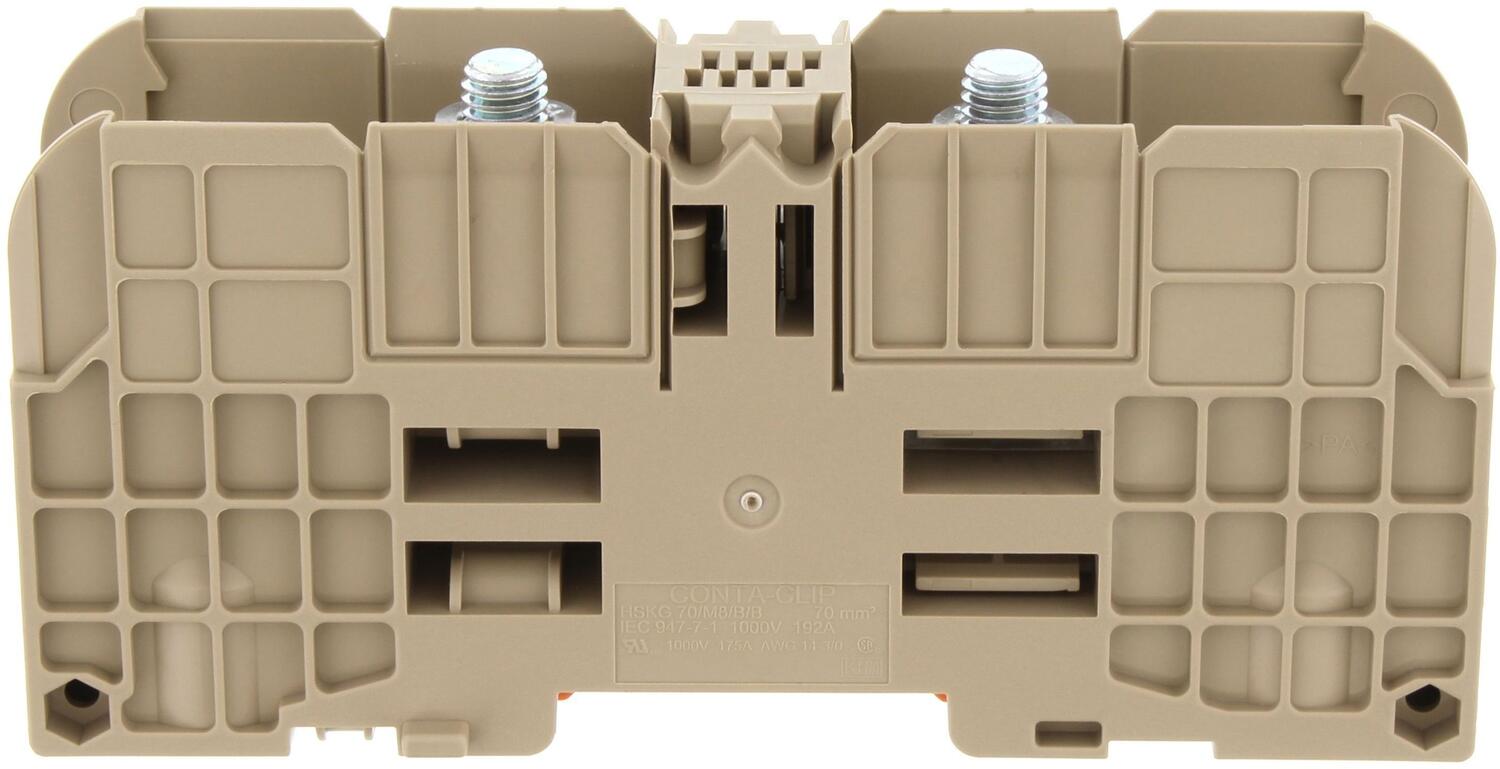

Zacisk HSKG 70/M8/B/B beżowy
Nr produktu:
17035.2 Skopiowano
≤ 95 mm²
95 mm²
2,5 mm²
70 mm²
16 mm²
132 mm
180 mm
UL, CSA, CSA US, cUL, KEMA KUR
156,2 g
12
3/0
6
14
1000 V
1000 V
175 A
175 A
M 8
C22.2 No 158
UL 1059
EN 60947-7-1:2009
32 mm
10 szt
70 mm
61 mm
192 A
175 A
70 mm²

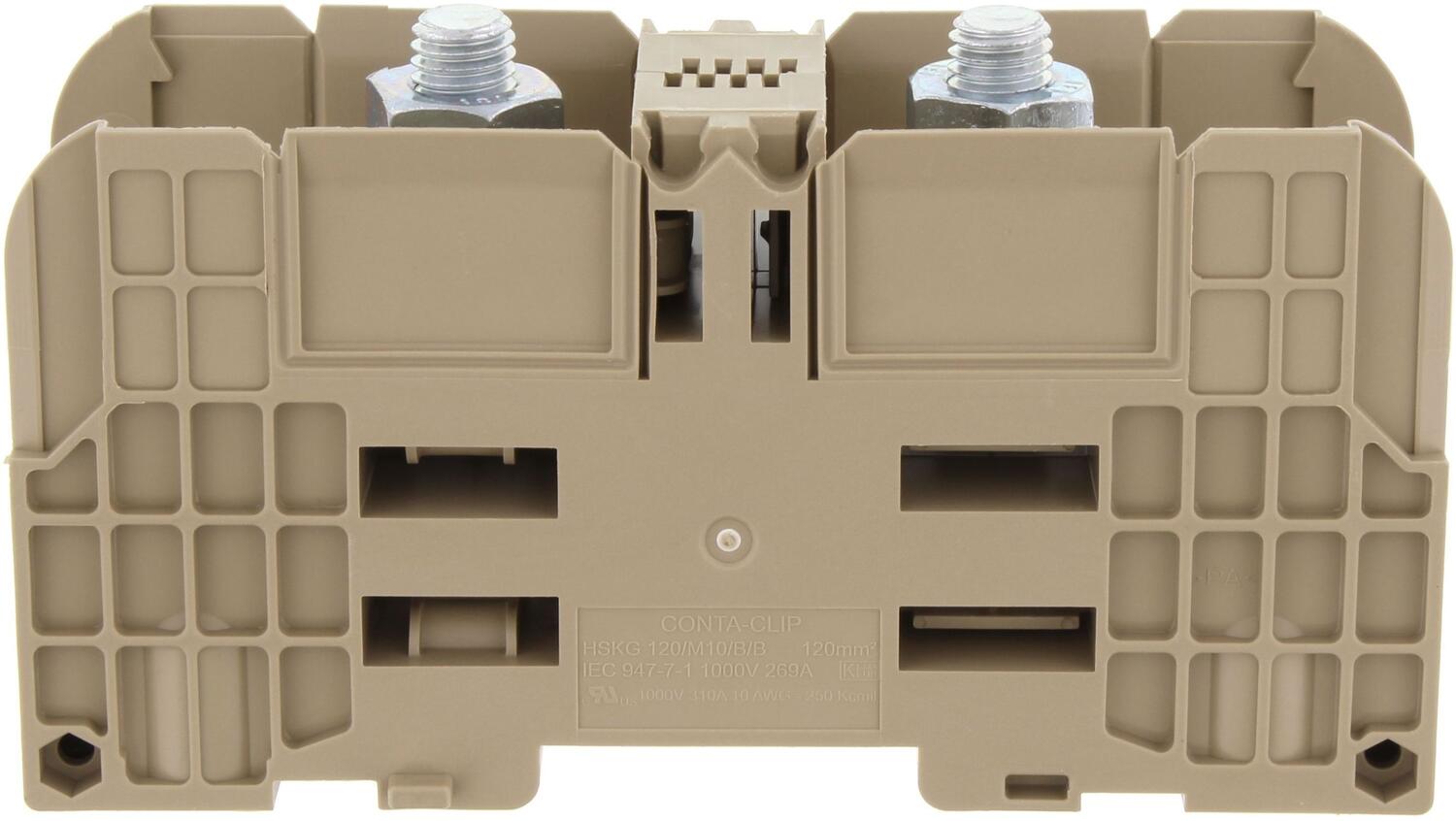

Zacisk HSKG 120/M10/B/B beżowy
Nr produktu:
17023.2 Skopiowano
≤ 120 mm²
15 mm²
6 mm²
120 mm²
6 mm²
150 mm²
16 mm²
120 mm²
16 mm²
133 mm
226 mm
UL, GL, cUL, KEMA KUR, EAC
245,7 g
20
250 Kcmil
10
10
IEC 60947-7-1
310 A
M 10
TR ZU 004/2011
IEC 60947-7-1:2009
EN 60947-7-1:2009
42 mm
5 szt
80 mm
72 mm
269 A
120 mm²

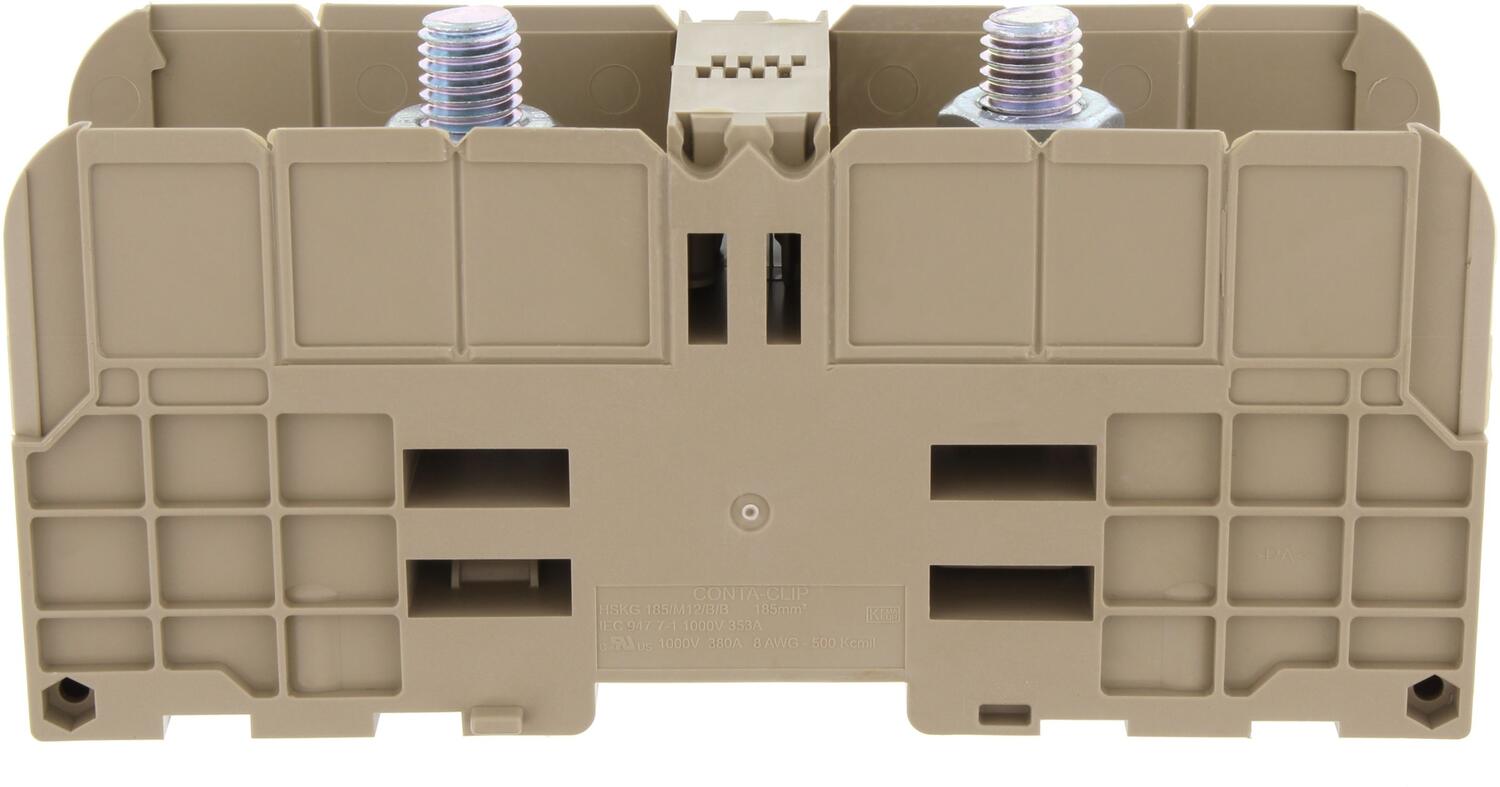

Zacisk HSKG 185/M12/B/B bezowy
Nr produktu:
17024.2 Skopiowano
≤ 185 mm²
240 mm²
10 mm²
185 mm²
10 mm²
240 mm²
25 mm²
185 mm²
25 mm²
164 mm
288 mm
UL, GL, cUL, KEMA KUR, EAC
409 g
31
500 Kcmil
14
8
IEC 60947-7-1
380 A
M 12
TR ZU 004/2011
IEC 60947-7-1:2009
EN 60947-7-1:2009
55 mm
5 szt
90 mm
78 mm
353 A
185 mm²

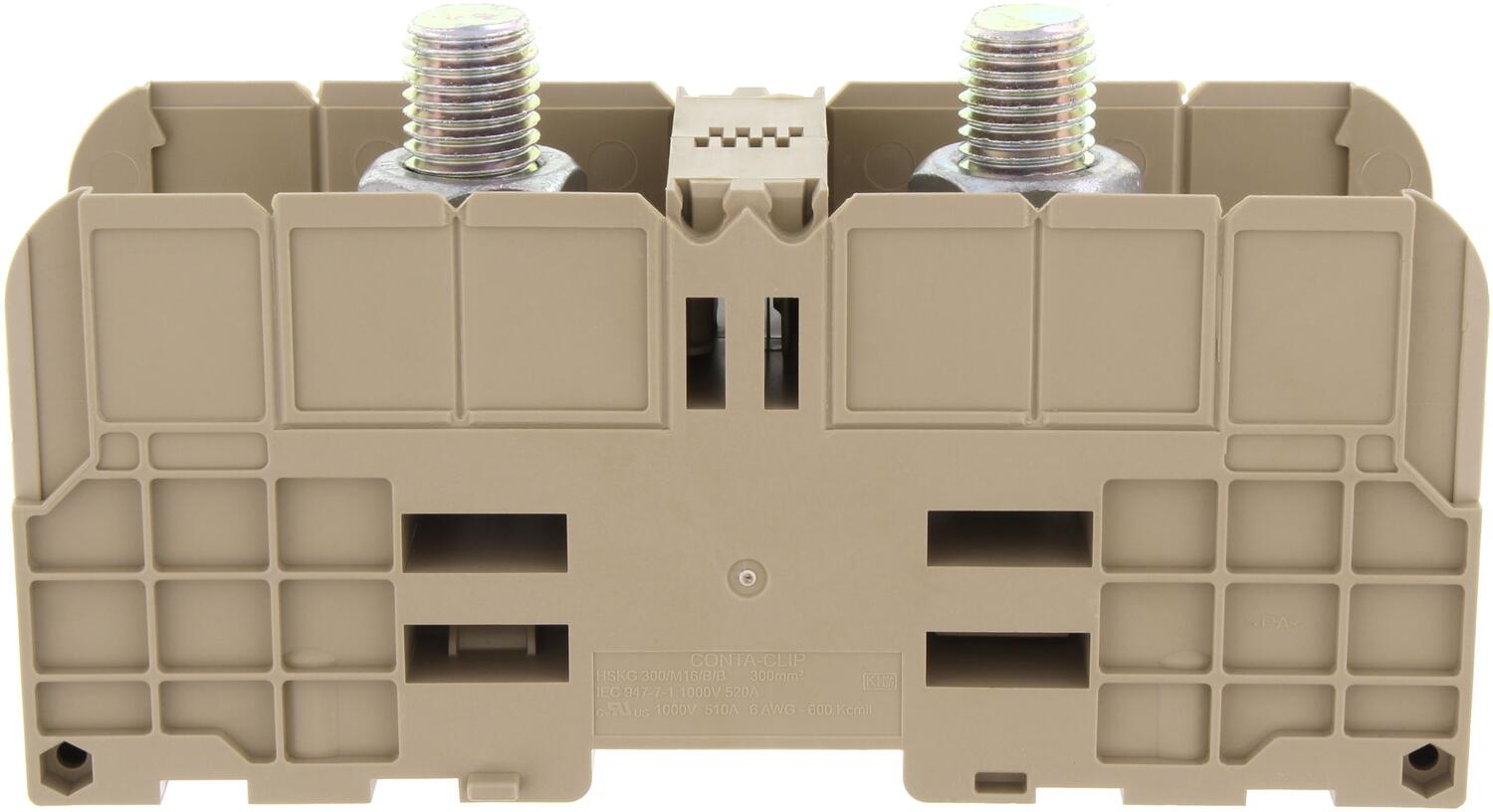

Zacisk HSKG 300/M16/B/B bezowy
Nr produktu:
17027.2 Skopiowano
≤ 300 mm²
240 mm²
25 mm²
240 mm²
50 mm²
300 mm²
50 mm²
240 mm²
50 mm²
164 mm
288 mm
UL, GL, cUL, KEMA KUR, EAC
529 g
60
600 Kcmil
25
6
IEC 60947-7-1
510 A
M 16
TR ZU 004/2011
IEC 60947-7-1:2009
EN 60947-7-1:2009
55 mm
5 szt
90 mm
86 mm
520 A
300 mm²
