CONTA-CLIP

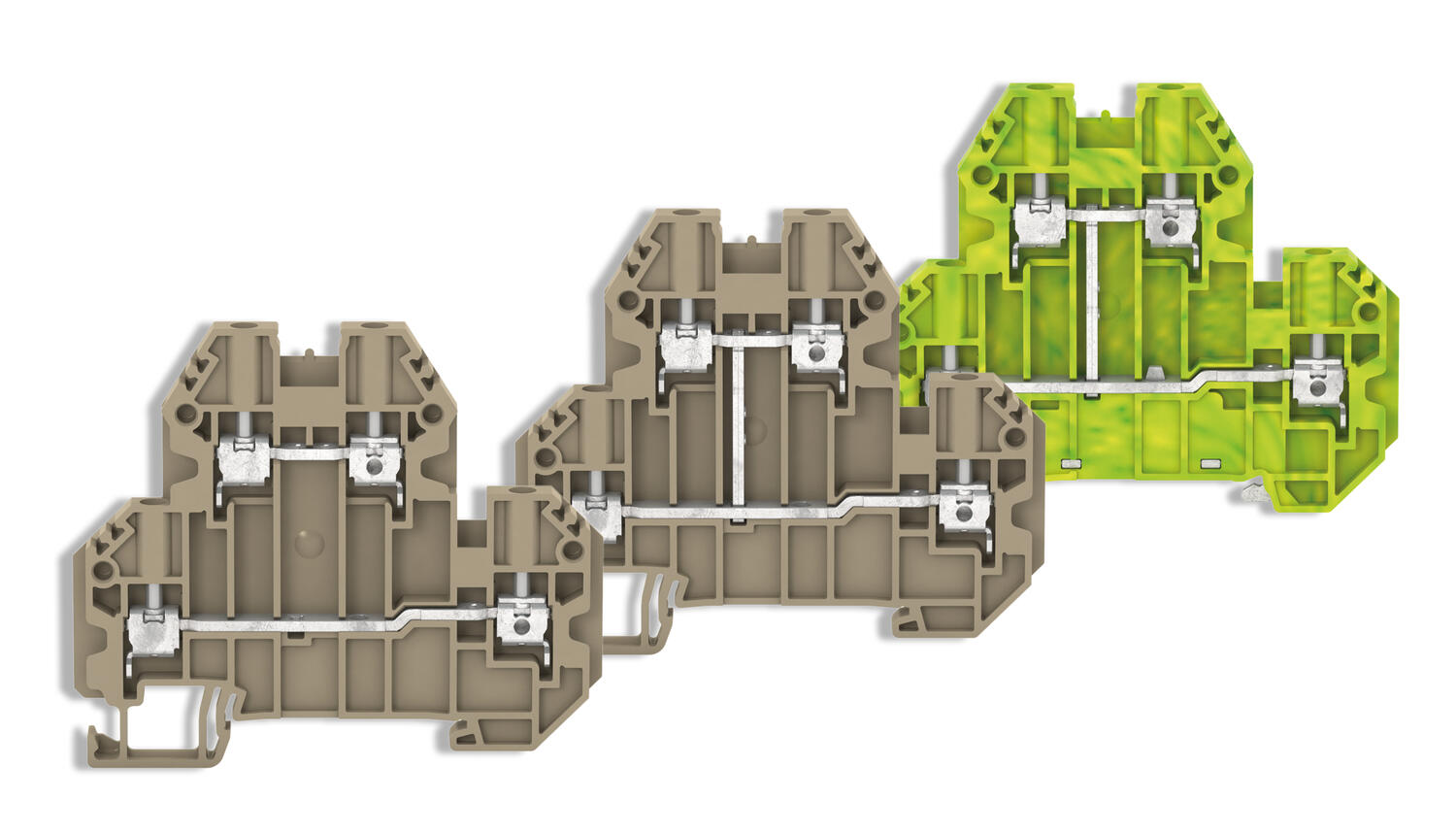

Zaciski dwupoziomowe SRKD

  • Materiał poliamid 6.6
  • Zakres temperatur pracy -40 ºC...+105 ºC
  • Klasa palności V2
  • Kompatybilny z mostkami serii SRK

Wybrany wariant produktu


Pobierz PDF

Dane techniczne/dokumentacja

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Długość 76 mm
Długość usunięcia powłoki izolacyjnej 10 mm
Dopuszczenia UL, cUL, KEMA KUR, EAC
Ilość połączeń 2 x 2
Kategoria przepięciowa III
Klasa palności UL94-V0
Kod taryfy celnej 85369010
Kolor Beżowy
Kraj pochodzenia CZ
Liczba kanałów mostkujących 3 szt
Liczba poziomów 2 szt
Liczba styków testowych 1 szt
Masa 15,85 g
Materiał izolacji Poliamid 6.6
Max. linka z tulejką 2,5 mm²
Max. moment obrotowy 0,8
Max. obciążalność prądowa 32 A
Max. przekrój drutu 4 mm²
Max. przekrój przewodu (AWG) 12
Max. przekrój żyły 4 mm²
Max. temperatura pracy 120 °C
Min. linka z tulejką 0,2 mm²
Min. moment obrotowy 0,4
Min. przekrój drutu 0,2 mm²
Min. przekrój przewodu (AWG) 30
Min. przekrój żyły 0,2 mm²
Min. temperatura pracy -40 °C
Montaż TS 35/7,5
Napięcie znamionowe cUL 600 V
Napięcie znamionowe IEC 1000 V
Napięcie znamionowe UL 600 V
Prąd znamionowy cUL 20 A
Rozmiar śruby M 2,5
Sonda testowa EN 60 947-1 A3
Standard cUL C22.2 No 158
Standard EAC TR ZU 004/2011
Standard KEMA KEUR EN 60947-7-1:2009
Standard UL UL 1059
Stopień zanieczyszczenia 3
Szerokość 5,1 mm
Typ śruby Płaski
Type of terminal Zaciski śrubowe, Listwa zaciskowa na szynę DIN
Wielkość opakowania 100 szt
Wysokość z TS 35/7.5 65 mm
Znamionowe napięcie udarowe 8 kV
Znamionowy prąd 24 A
Znamionowy prąd UL 20 A
Znamionowy przekrój przewodu 2,5 mm²

Do pobrania

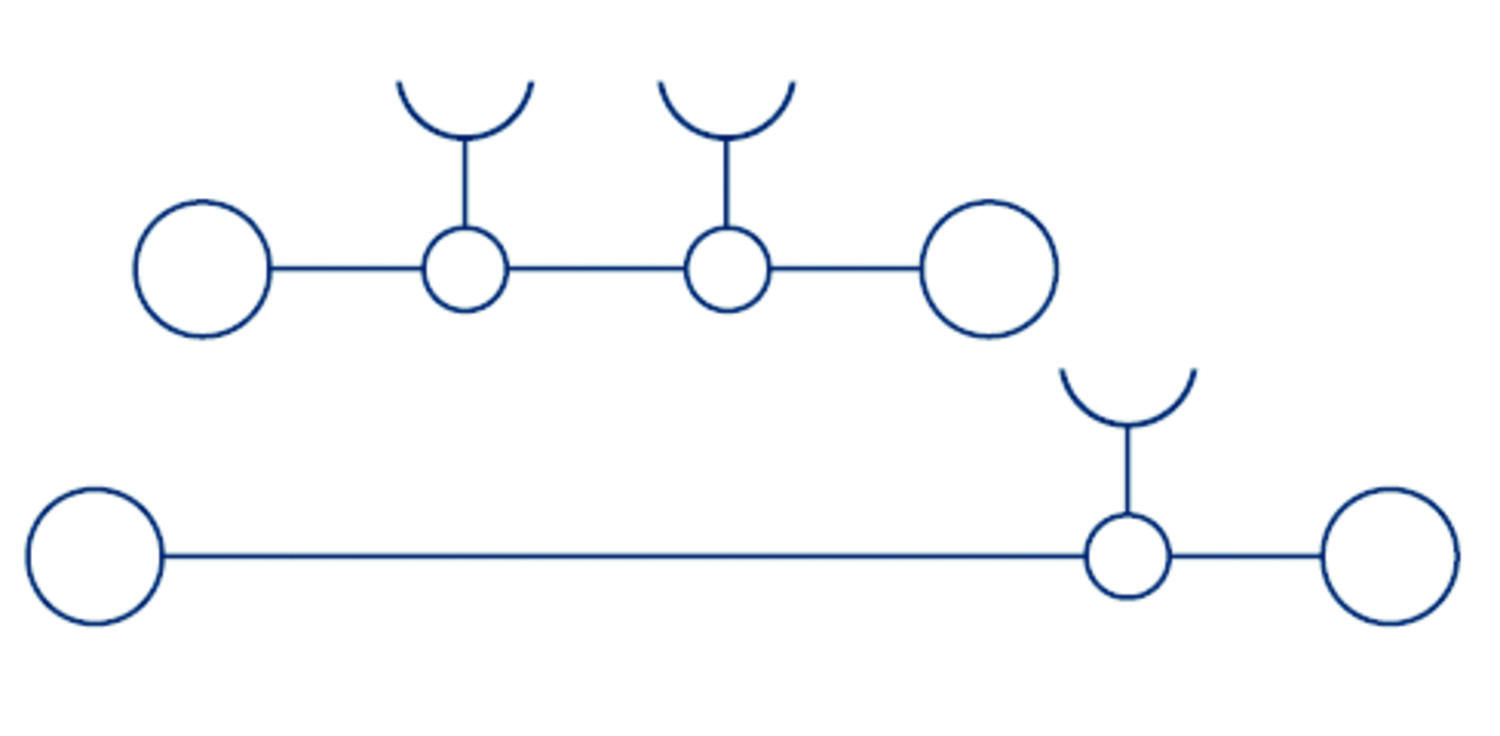

Wymiary i połączenia

Akcesoria

Podobne produkty

Powiązane

Akademia OEM

Kasety sterownicze w pigułce

Kasety sterownicze stosowane są w wielu gałęziach przemysłu, umożliwiając sprawowanie kontroli nad pracą maszyn budowlanych, centrów obróbczych i innych urządzeń elektrycznych. Jednym z wiodących producentów w tej dziedzinie jest firma Baco, która specjalizuje się zarówno w produkcji standardowych kaset zatrzymania awaryjnego, jak i kastomizowanych na życzenie Klienta.

Nowości

Kontrola przepływu za pomocą FMQ

Precyzyjna kontrola przepływu jest skutecznym sposobem na automatyzację procesów i oszczędność zasobów w przemyśle spożywczym, w tym również w przemyśle mleczarskim. Dzięki przepływomierzowi elektromagnetycznemu FMQ firma Anderson-Negele poprawia stosunek korzyści do kosztów.

Nowości

Moduł do monitorowania napięć i prądów AC od PR electronics

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.

Nowości

Nowy Skaner laserowy bezpieczeństwa UAM-05LPA z rozszerzoną funkcjonalnością

Popularny skaner laserowy bezpieczeństwa UAM-05 został zmodernizowany i teraz jest dostępny w nowej, ulepszonej wersji – UAM-05LPA. Dzięki zastosowaniu najnowocześniejszych technologii i udoskonalonym funkcjom jest on dostosowany do przyszłych wymagań w automatyce przemysłowej.

Nowości

Motoreduktory do zastosowań na zewnątrz

Dynamicznie rozwijające się sektory, takie jak energetyka odnawialna i rolnictwo, wymagają zastosowania technologii, która nie tylko sprosta ekstremalnym temperaturom oraz zapyleniu, ale również zapewni długotrwałą i bezproblemową pracę.

Nowości

RADAROWY SYSTEM BEZPIECZEŃSTWA 3D – Inteligentny nadzór

Bezpieczeństwo w przemyśle – w najlepszym wydaniu. Radary bezpieczeństwa Inxpect wykrywają wejście lub obecność operatorów w strefach niebezpiecznych, umożliwiając dynamiczne ustawienie (w czasie rzeczywistym) stref bezpieczeństwa i ostrzegawczych.

Warianty produktu Dodatkowe informacje Ilość połączeń Kolor Kraj pochodzenia Liczba kanałów mostkujących Masa Max. linka z tulejką Max. moment obrotowy Max. obciążalność prądowa Max. przekrój drutu Max. przekrój przewodu (AWG) Max. przekrój żyły Min. moment obrotowy Min. przekrój przewodu (AWG) Napięcie znamionowe cUL Napięcie znamionowe IEC Napięcie znamionowe UL Prąd znamionowy cUL Rozmiar śruby Sonda testowa EN 60 947-1 Standard KEMA KEUR Szerokość Typ diody Wielkość opakowania Wysokość z TS 35/7.5 Znamionowe napięcie udarowe Znamionowy prąd Znamionowy prąd UL Znamionowy przekrój przewodu Cena

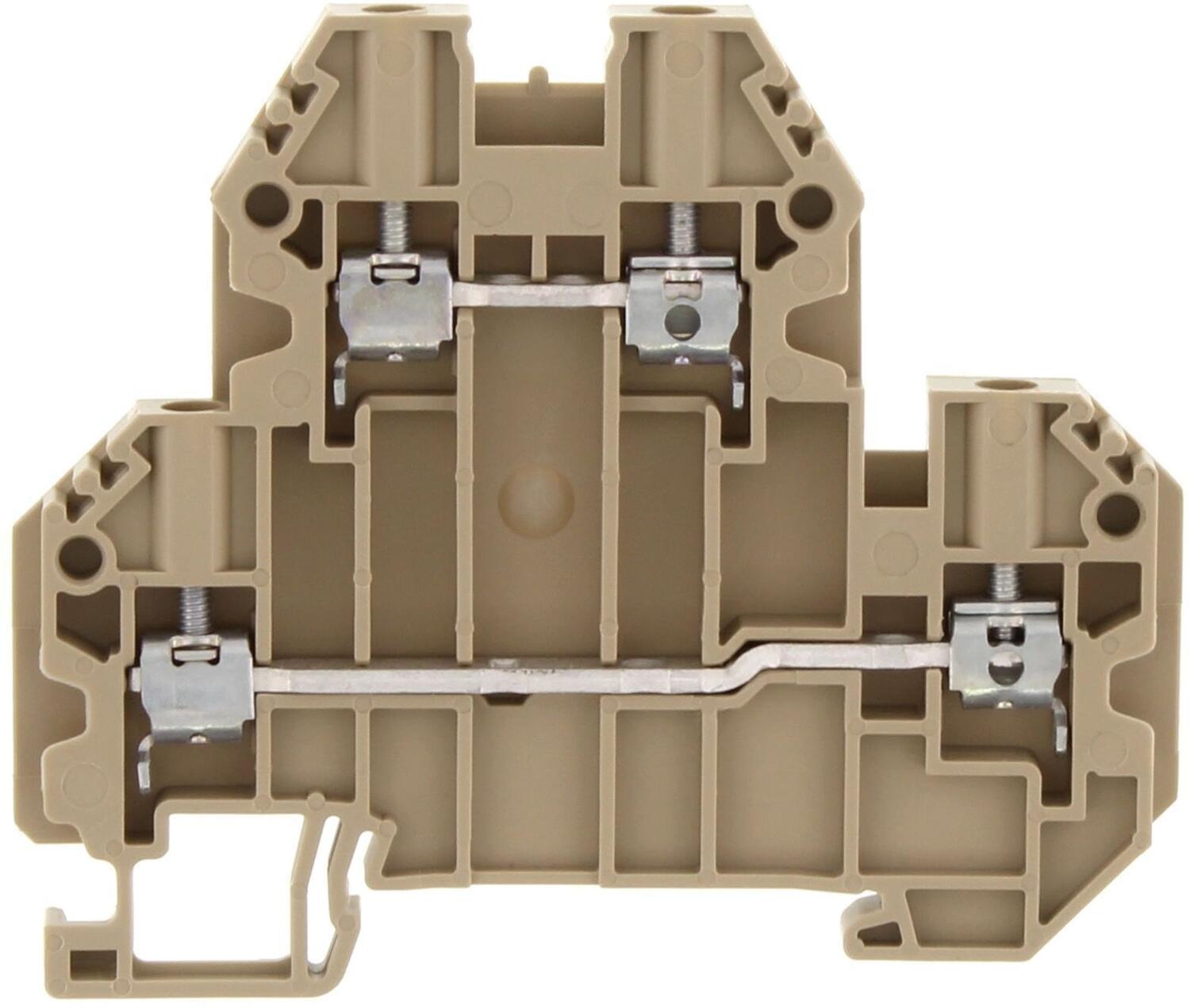

Zacisk dwupoziomowy SRKD 2,5 beżowy
Nr produktu:
17180.2 Skopiowano
2 x 2
Beżowy
CZ
3 szt
15,85 g
2,5 mm²
0,8
32 A
4 mm²
12
4 mm²
0,4
30
600 V
1000 V
600 V
20 A
M 2,5
A3
EN 60947-7-1:2009
5,1 mm
100 szt
65 mm
8 kV
24 A
20 A
2,5 mm²
Nr produktu:

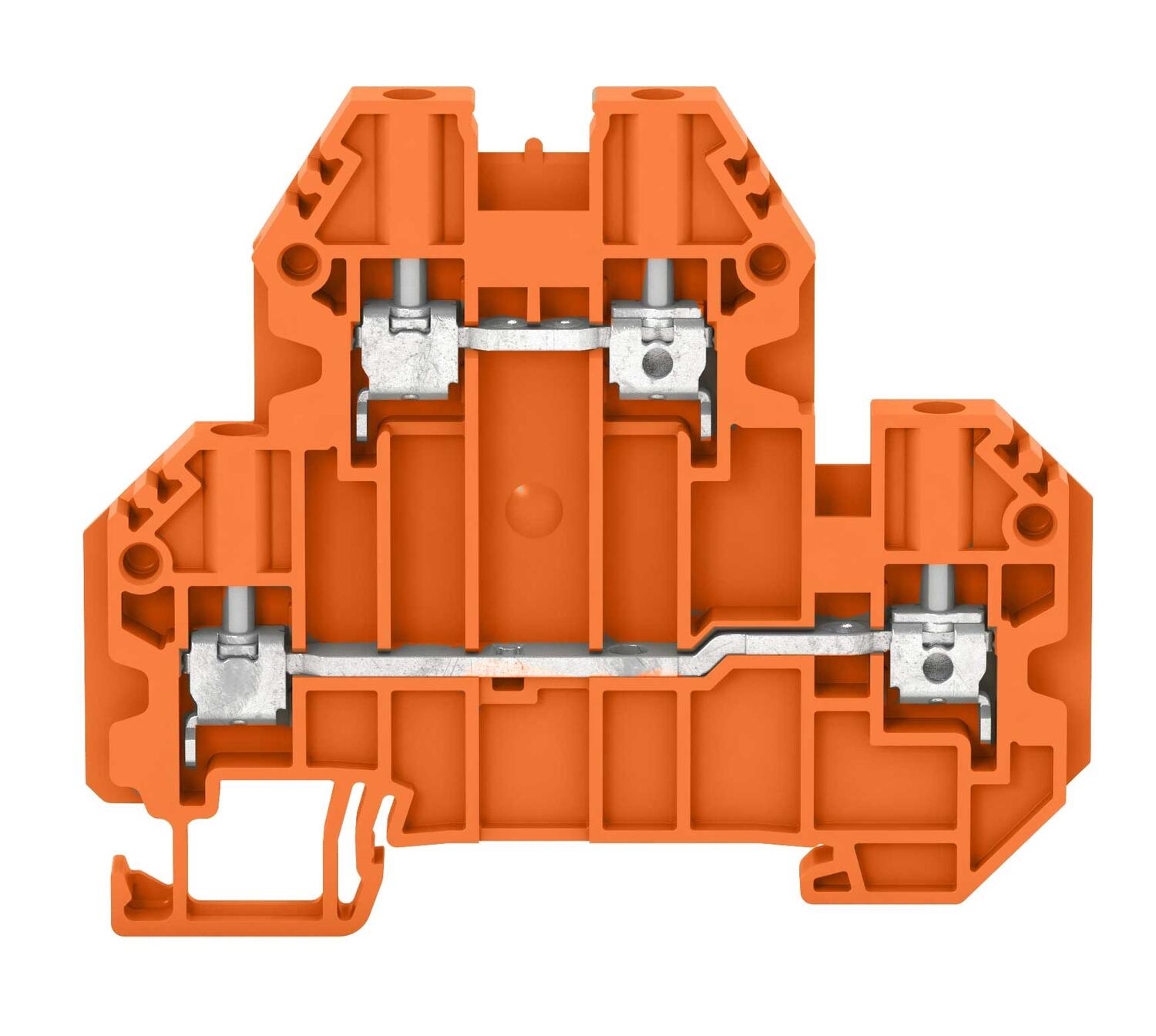

17180.3 Skopiowano
2 x 2
Pomarańczowy
CZ
3 szt
15,85 g
2,5 mm²
0,8
32 A
4 mm²
12
4 mm²
0,4
30
600 V
1000 V
600 V
20 A
M 2,5
A3
EN 60947-7-1:2009
5,1 mm
100 szt
65 mm
8 kV
24 A
20 A
2,5 mm²

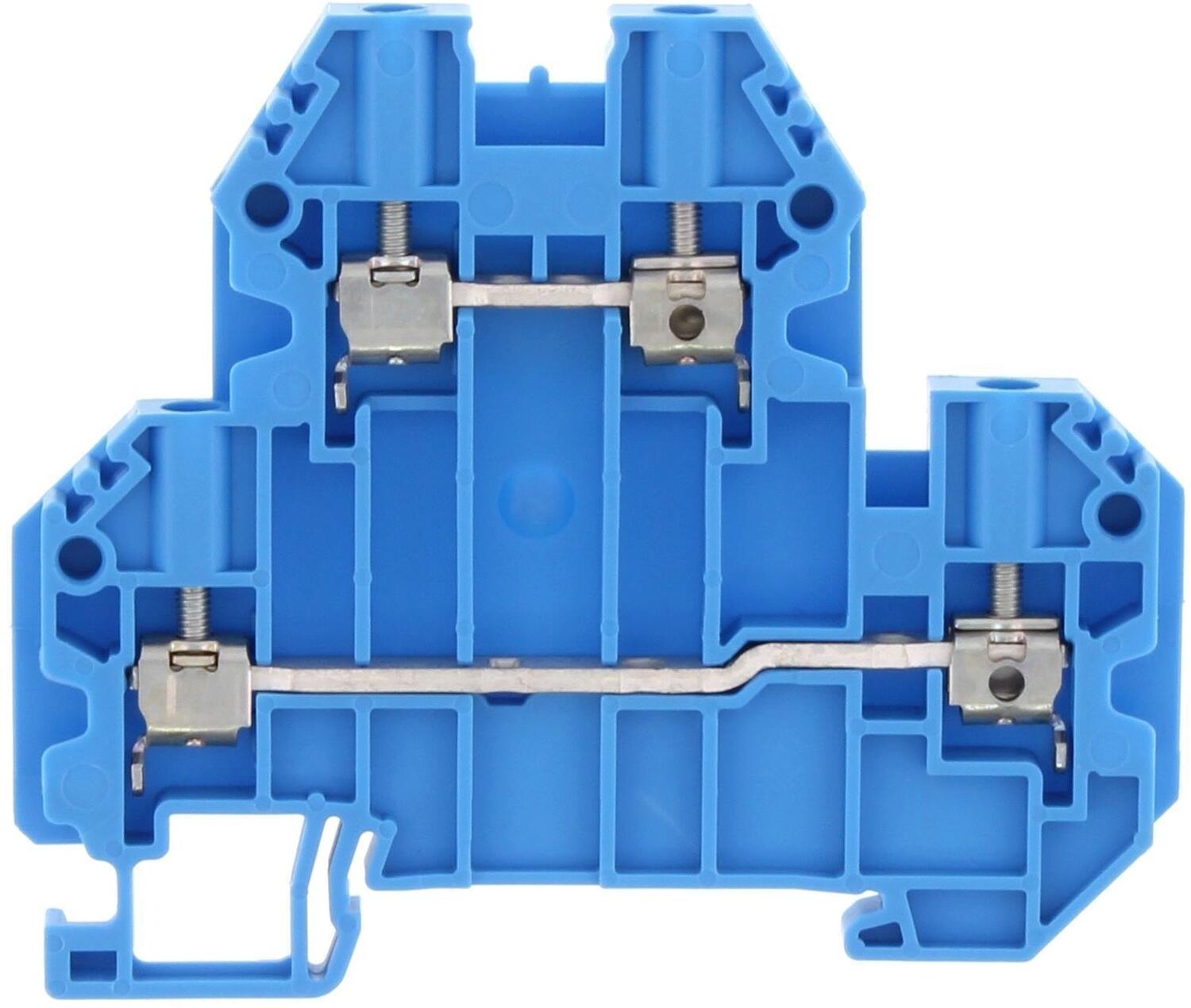

Zacisk dwupoziomowy SRKD 2,5 niebieski
Nr produktu:
17180.5 Skopiowano
2 x 2
Niebieski
CZ
3 szt
15,85 g
2,5 mm²
0,8
32 A
4 mm²
12
4 mm²
0,4
30
600 V
1000 V
600 V
20 A
M 2,5
A3
EN 60947-7-1:2009
5,1 mm
100 szt
65 mm
8 kV
24 A
20 A
2,5 mm²
Nr produktu:
17180.6 Skopiowano
2 x 2
Szary
CZ
3 szt
15,85 g
2,5 mm²
0,8
32 A
4 mm²
12
4 mm²
0,4
30
600 V
1000 V
600 V
20 A
M 2,5
A3
EN 60947-7-1:2009
5,1 mm
100 szt
65 mm
8 kV
24 A
20 A
2,5 mm²

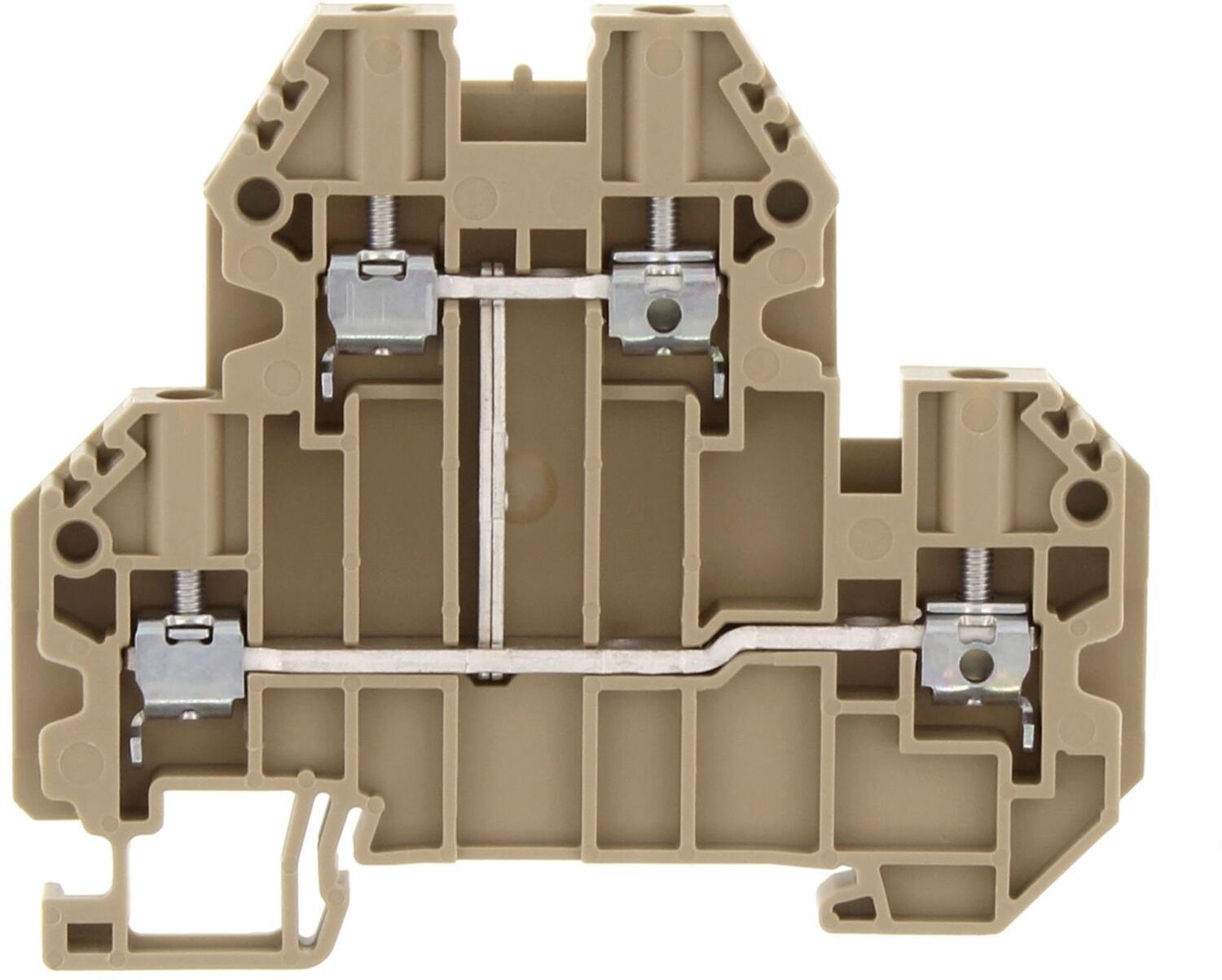

Zacisk dwupoziomowy SRKD 2.5/SV beżowy
Nr produktu:
17181.2 Skopiowano
connected vertically
4
Beżowy
CZ
2 szt
16,95 g
2,5 mm²
0,8
32 A
4 mm²
12
4 mm²
0,4
30
600 V
1000 V
600 V
20 A
M 2,5
A3
EN 60947-7-1:2009
5,1 mm
100 szt
65 mm
8 kV
24 A
20 A
2,5 mm²

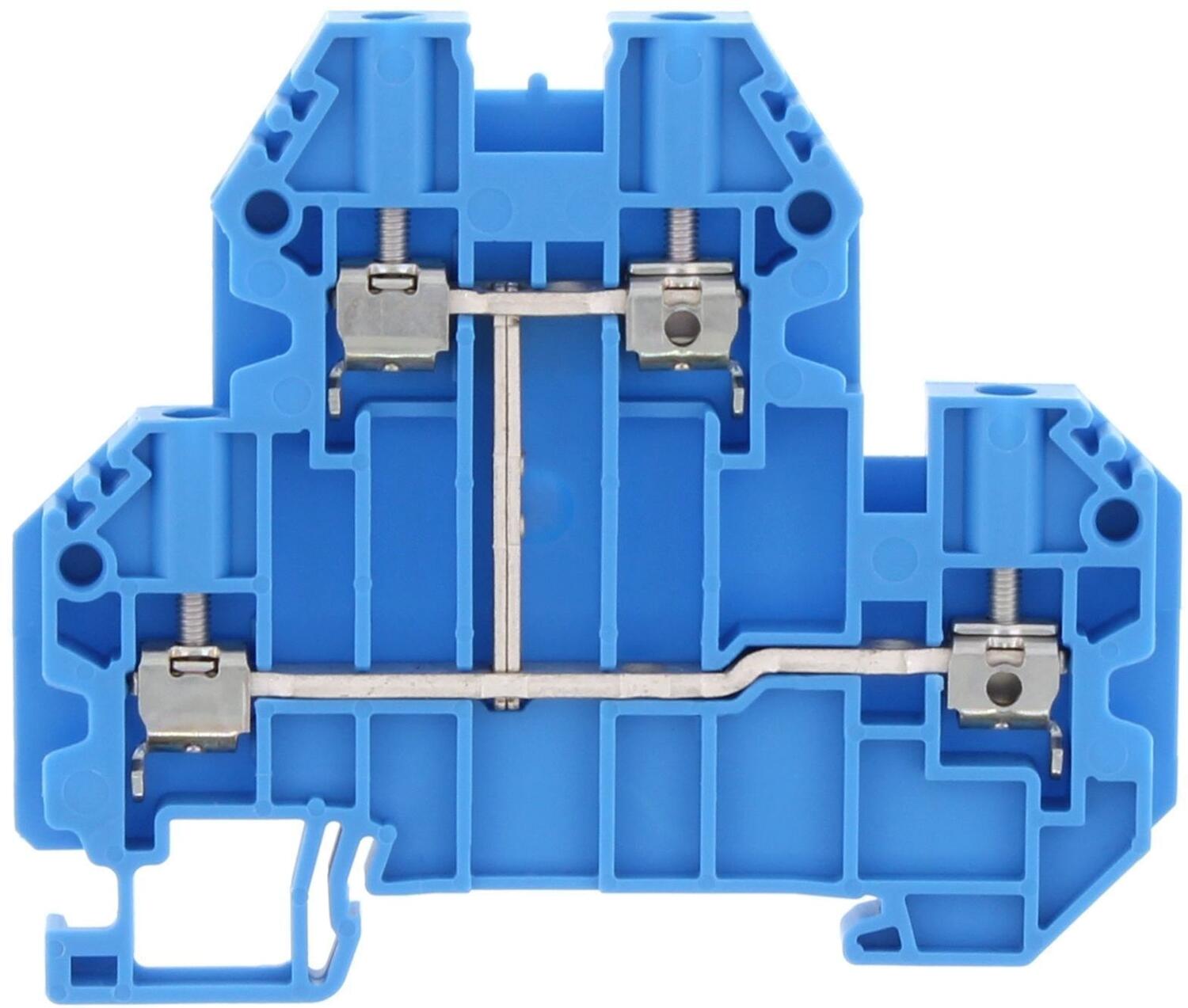

Zacisk dwupoziomowy SRKD 2.5/SV niebieski
Nr produktu:
17181.5 Skopiowano
connected vertically
4
Niebieski
CZ
2 szt
16,95 g
2,5 mm²
0,8
32 A
4 mm²
12
4 mm²
0,4
30
600 V
1000 V
600 V
20 A
M 2,5
A3
EN 60947-7-1:2009
5,1 mm
100 szt
65 mm
8 kV
24 A
20 A
2,5 mm²

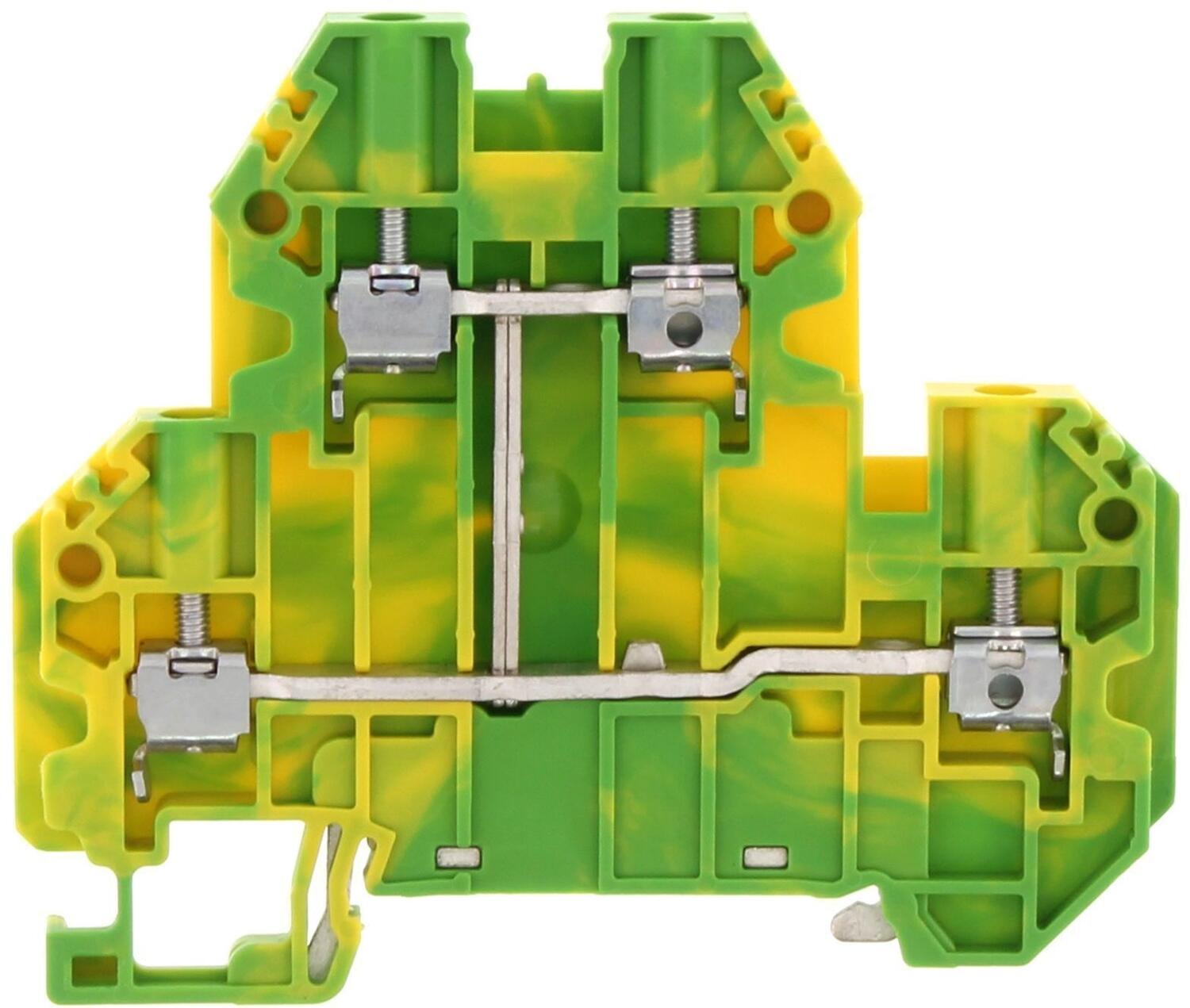

Zacisk uziemiający SSLD 2.5 GNYE
Nr produktu:
17182.2 Skopiowano
4
Zielony/żółty
CZ
2 szt
20,76 g
2,5 mm²
0,8
4 mm²
12
4 mm²
0,4
30
M 2,5
A3
EN 60947-7-2:2009
5,1 mm
100 szt
65 mm
2,5 mm²

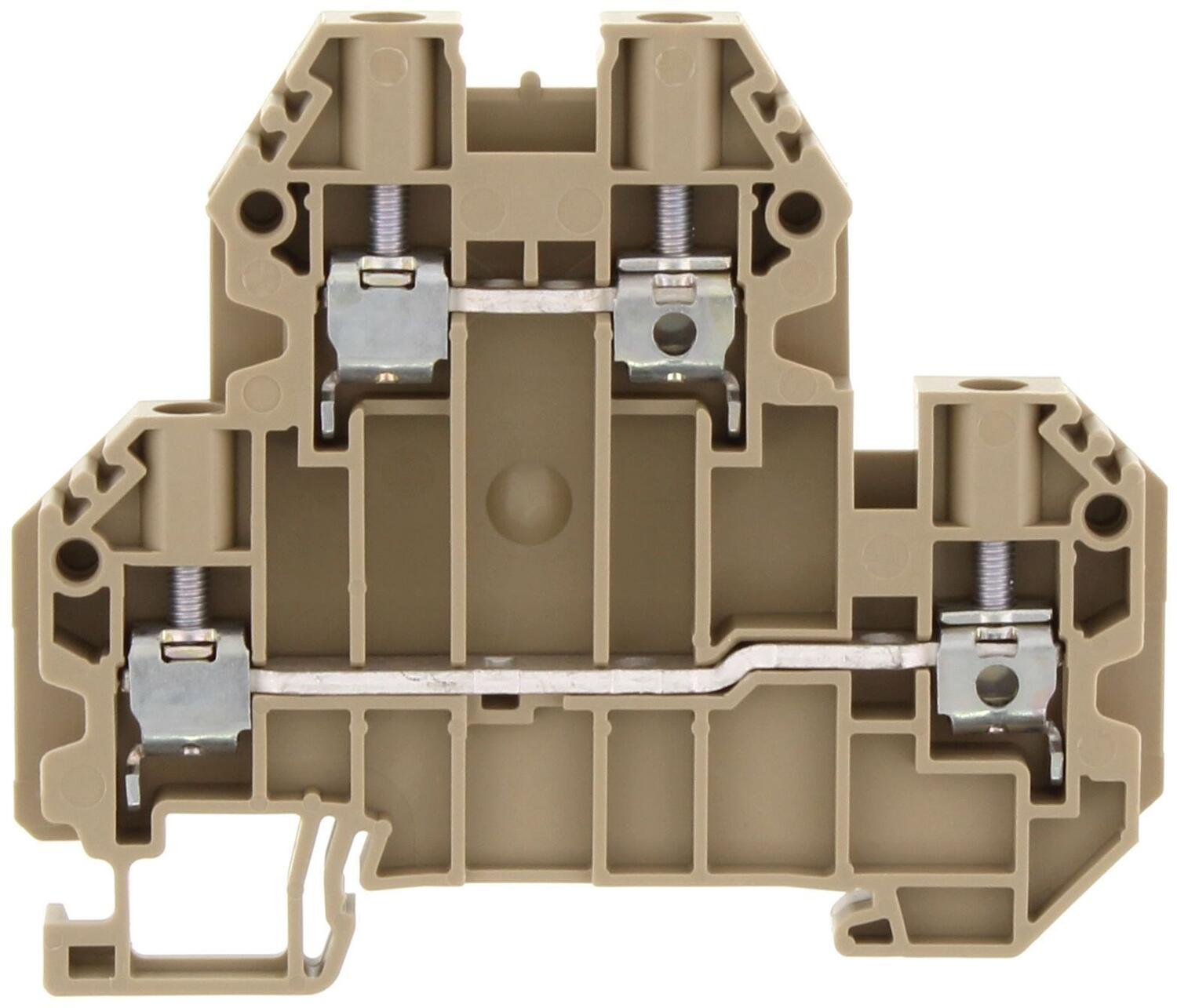

Zacisk dwupoziomowy SRKD 4 beżowy
Nr produktu:
17185.2 Skopiowano
2 x 2
Beżowy
CZ
3 szt
20,85 g
4 mm²
1
41 A
6 mm²
10
6 mm²
0,5
26
600 V
1000 V
600 V
30 A
M 3
A4
EN 60947-7-1:2009
6,1 mm
100 szt
65 mm
8 kV
32 A
30 A
4 mm²

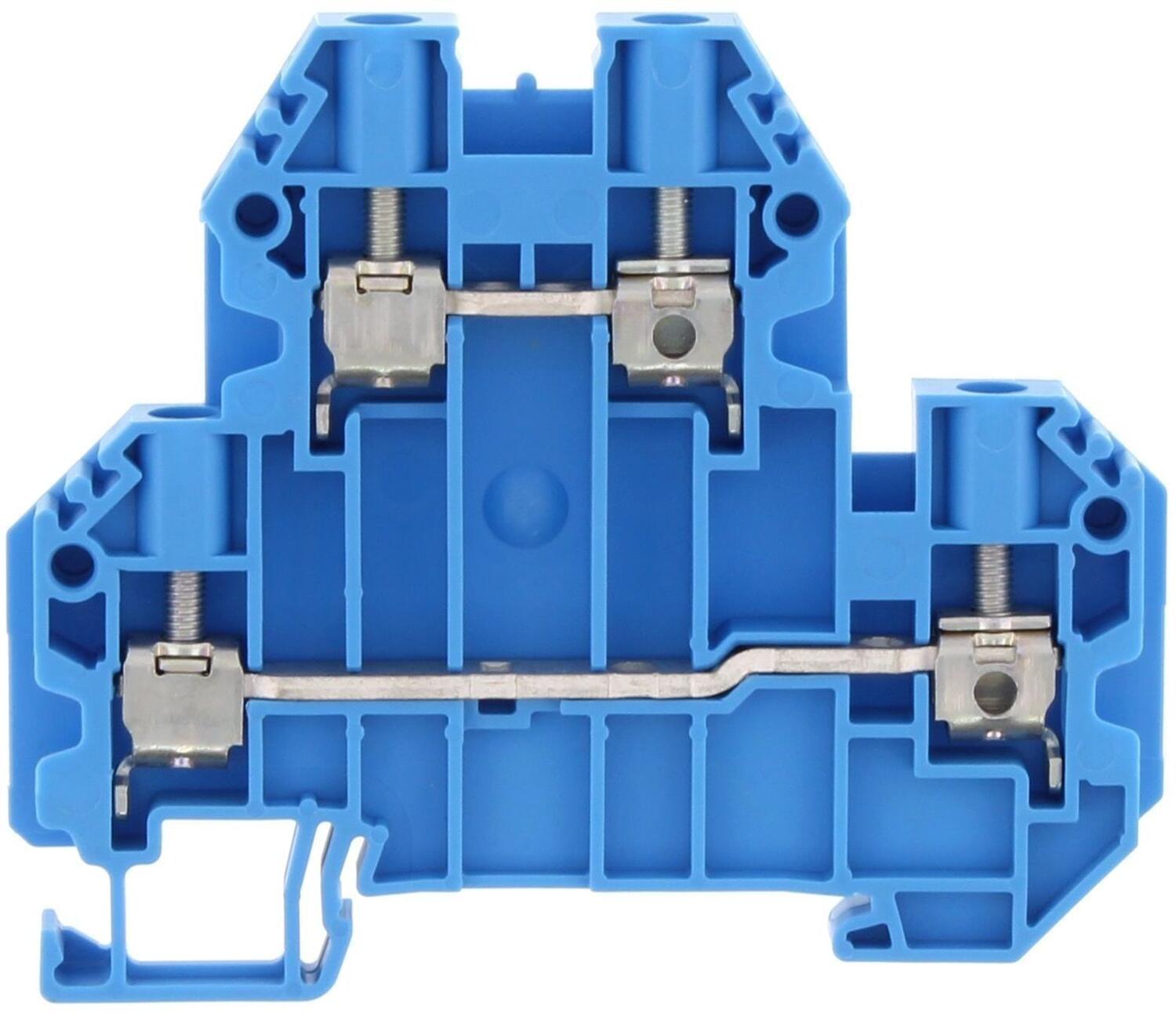

Zacisk dwupoziomowy SRKD 4 niebieski
Nr produktu:
17185.5 Skopiowano
2 x 2
Niebieski
CZ
3 szt
20,85 g
4 mm²
1
41 A
6 mm²
10
6 mm²
0,5
26
600 V
1000 V
600 V
30 A
M 3
A4
EN 60947-7-1:2009
6,1 mm
100 szt
65 mm
8 kV
32 A
30 A
4 mm²
Zacisk dwupoziomowy SRKD 4/SV beżowy
Nr produktu:
17186.2 Skopiowano
connected vertically
4
Beżowy
CZ
2 szt
21,81 g
4 mm²
1
41 A
6 mm²
10
6 mm²
0,5
26
600 V
1000 V
600 V
30 A
M 3
A4
EN 60947-7-1:2009
6,1 mm
100 szt
65 mm
8 kV
32 A
30 A
4 mm²

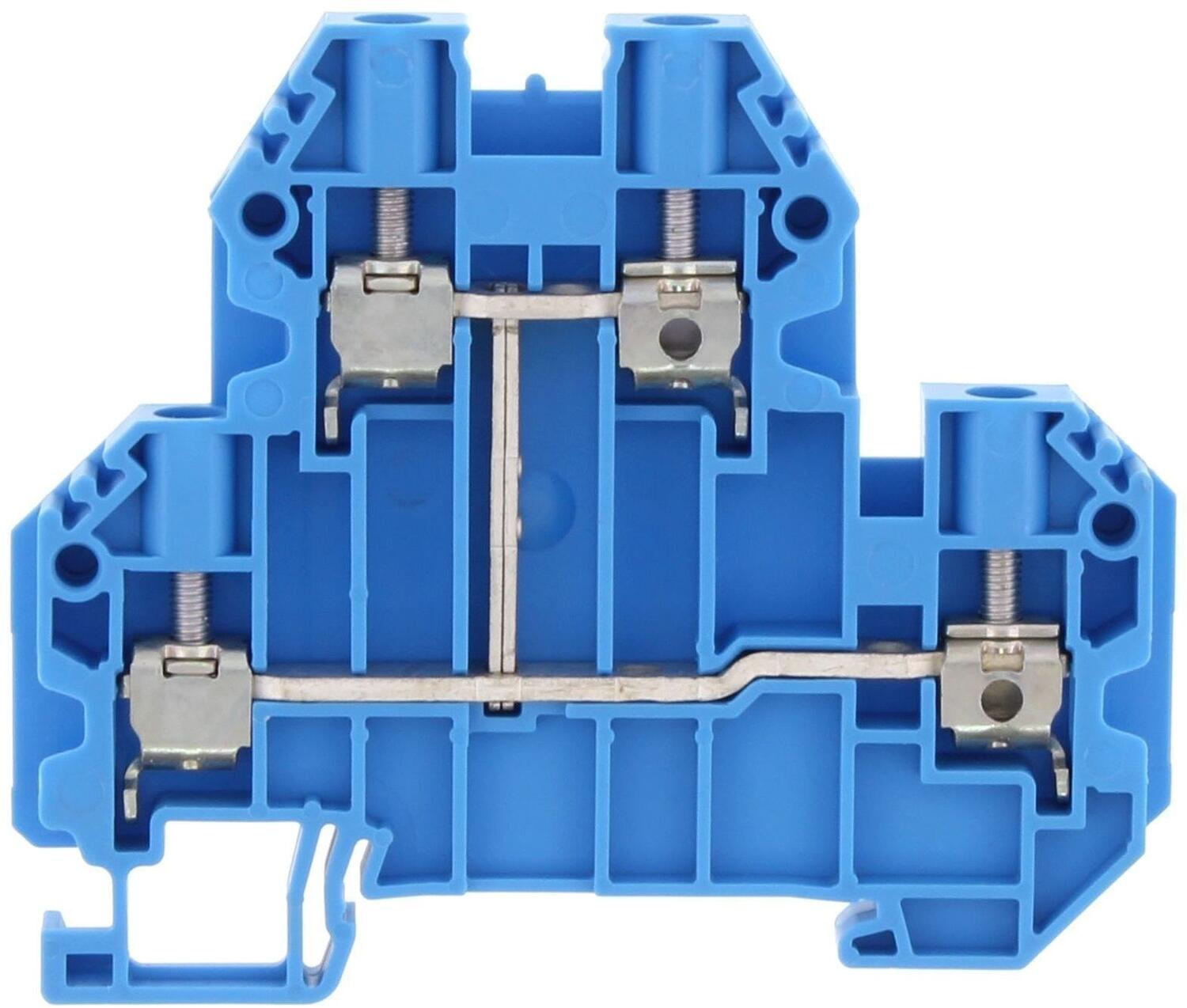

Zacisk dwupoziomowy SRKD 4/SV niebieski
Nr produktu:
17186.5 Skopiowano
connected vertically
4
Niebieski
CZ
2 szt
21,81 g
4 mm²
1
41 A
6 mm²
10
6 mm²
0,5
26
600 V
1000 V
600 V
30 A
M 3
A4
EN 60947-7-1:2009
6,1 mm
100 szt
65 mm
8 kV
32 A
30 A
4 mm²

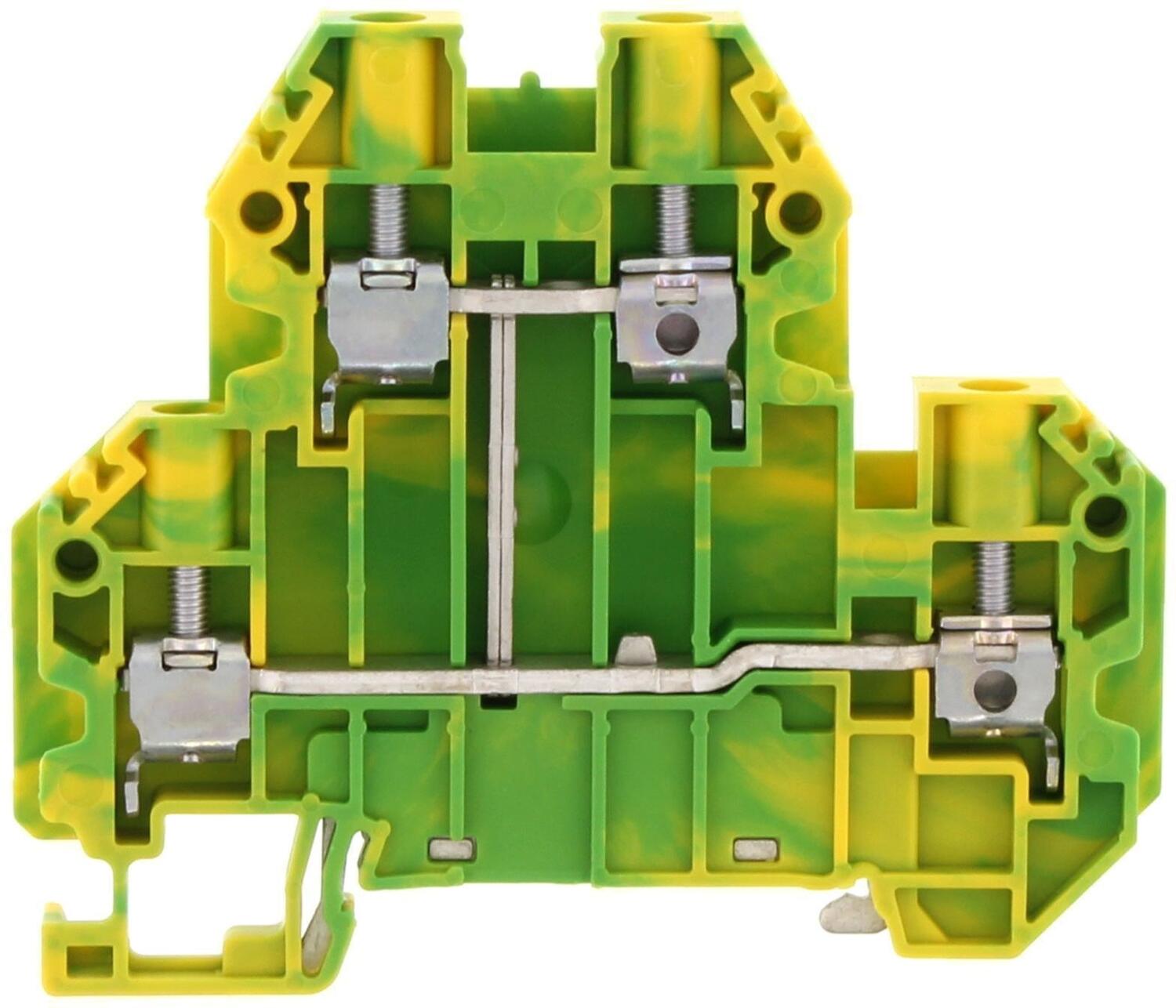

Zacisk uziemiający SSLD 4 GNYE
Nr produktu:
17187.2 Skopiowano
4
Zielony/żółty
CZ
2 szt
25,69 g
4 mm²
1
6 mm²
10
6 mm²
0,5
26
M 3
A4
EN 60947-7-2:2009
6,1 mm
100 szt
65 mm
4 mm²

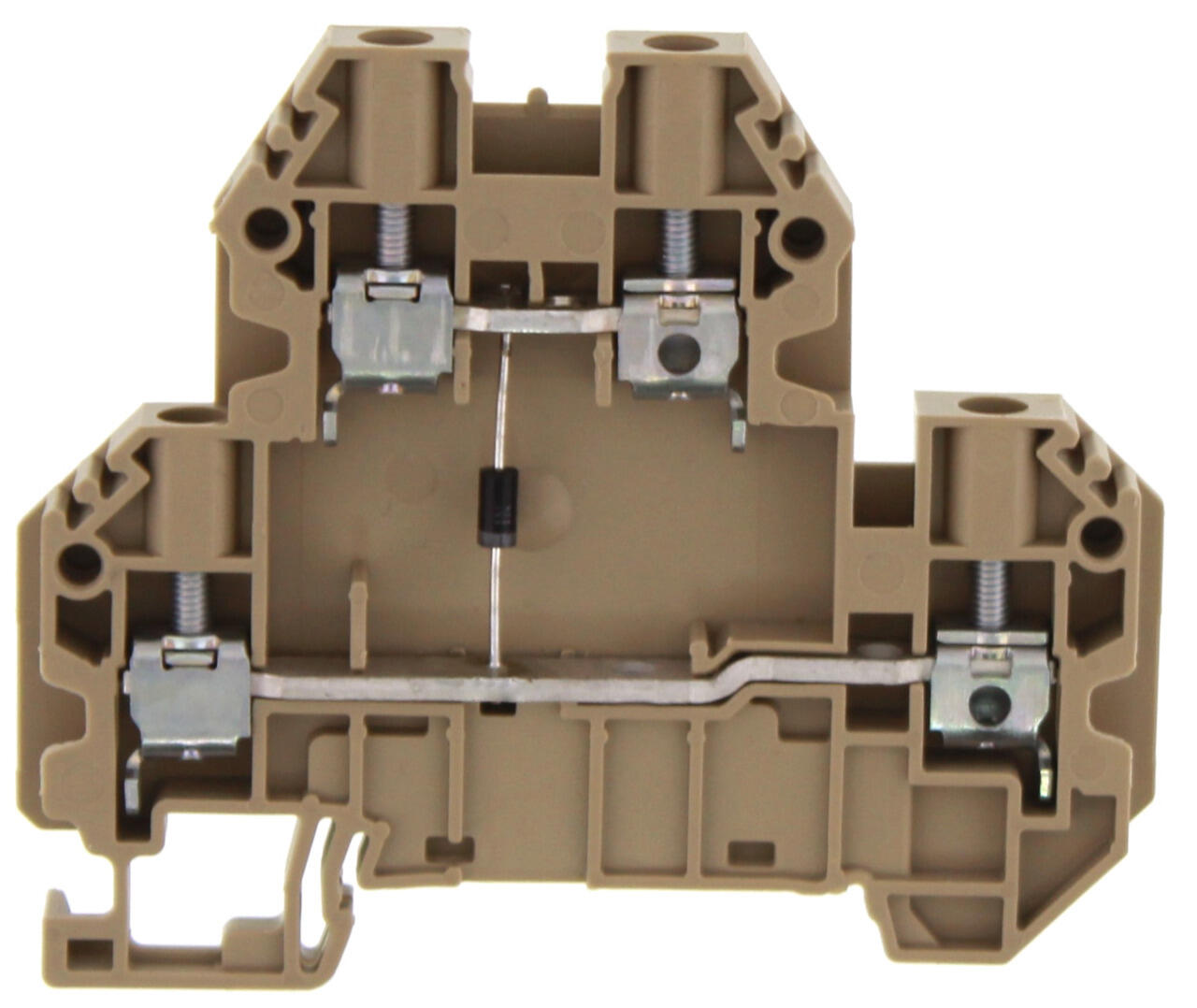

Nr produktu:
17562.2 Skopiowano
2 x 2
Beżowy
BG
3 szt
20,11 g
4 mm²
1
6 mm²
10
6 mm²
0,5
26
600 V
1000 V
600 V
M 3
A4
EN 60947-7-1:2009
6,1 mm
1N4007 / 1000V / 1A
100 szt
65 mm
8 kV
4 mm²

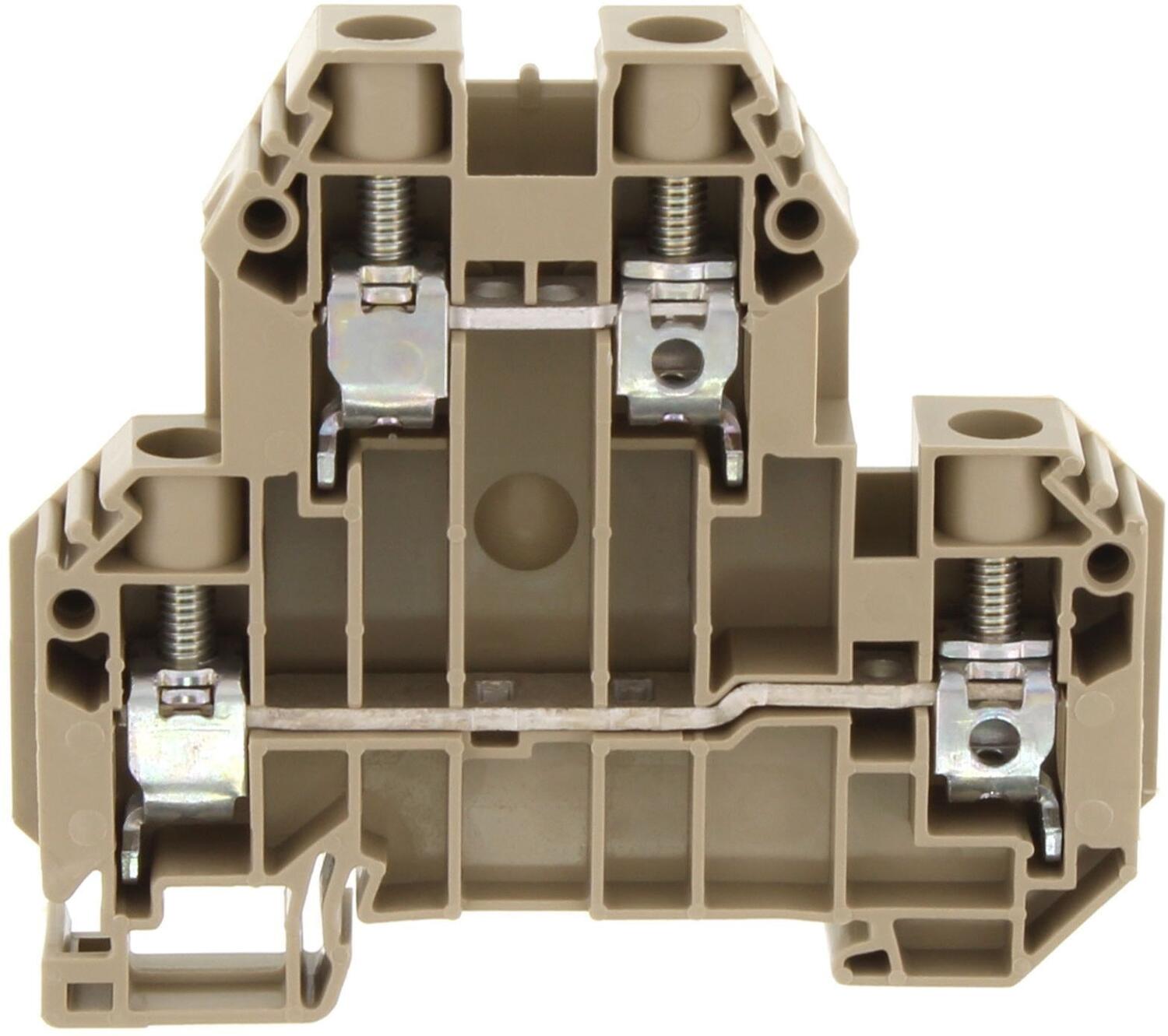

Zacisk dwupoziomowy SRKD 10 beżowy
Nr produktu:
17190.2 Skopiowano
2 x 2
Beżowy
CZ
3 szt
33,09 g
10 mm²
2,4
76 A
16 mm²
6
16 mm²
1,2
18
600 V
1000 V
600 V
65 A
M 4
B7
EN 60947-7-1:2009
10,1 mm
50 szt
68 mm
8 kV
57 A
65 A
10 mm²

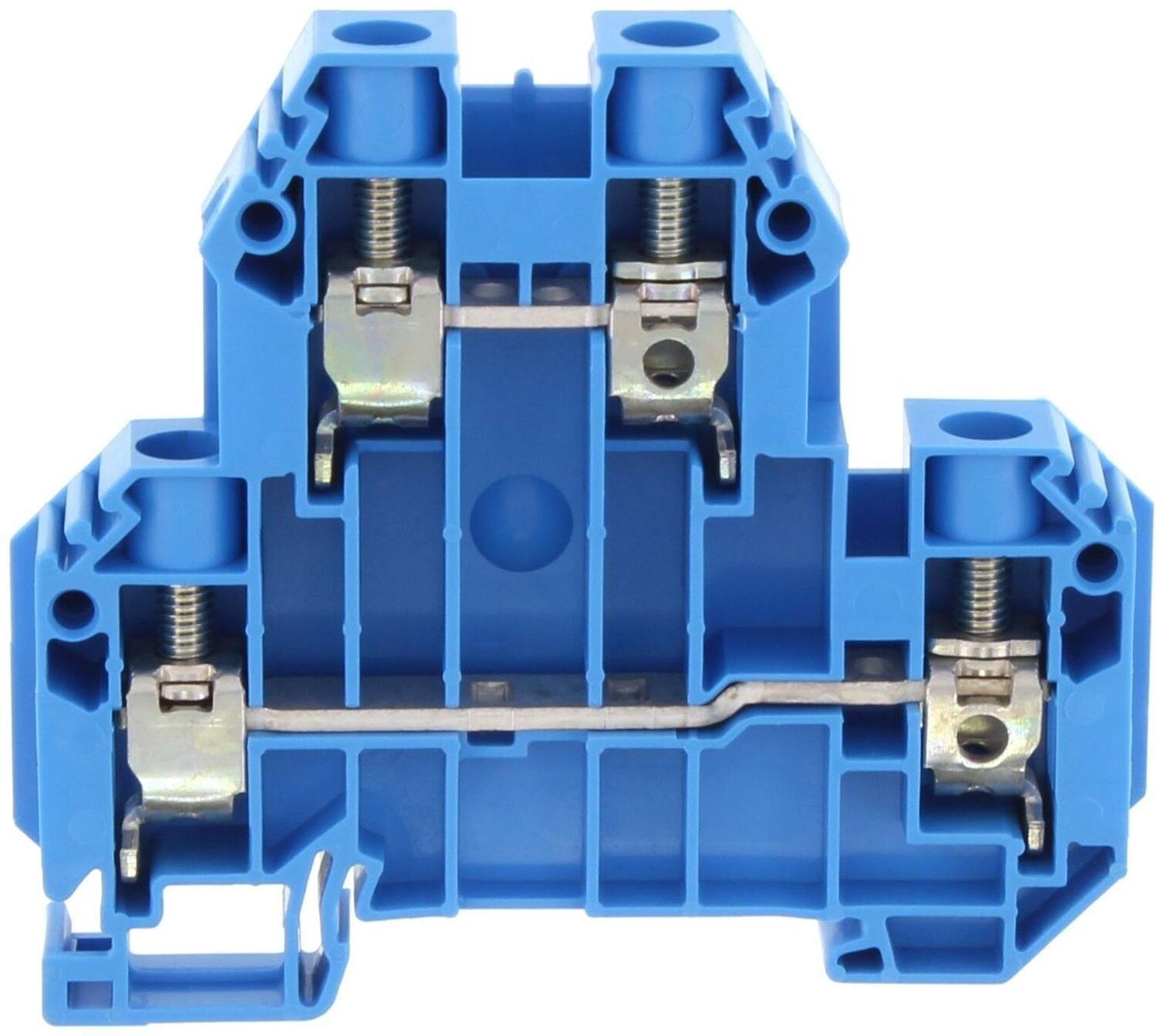

Zacisk dwupoziomowy SRKD 10 niebieski
Nr produktu:
17190.5 Skopiowano
2 x 2
Niebieski
CZ
3 szt
33,09 g
10 mm²
2,4
76 A
16 mm²
6
16 mm²
1,2
18
600 V
1000 V
600 V
65 A
M 4
B7
EN 60947-7-1:2009
10,1 mm
50 szt
68 mm
8 kV
57 A
65 A
10 mm²

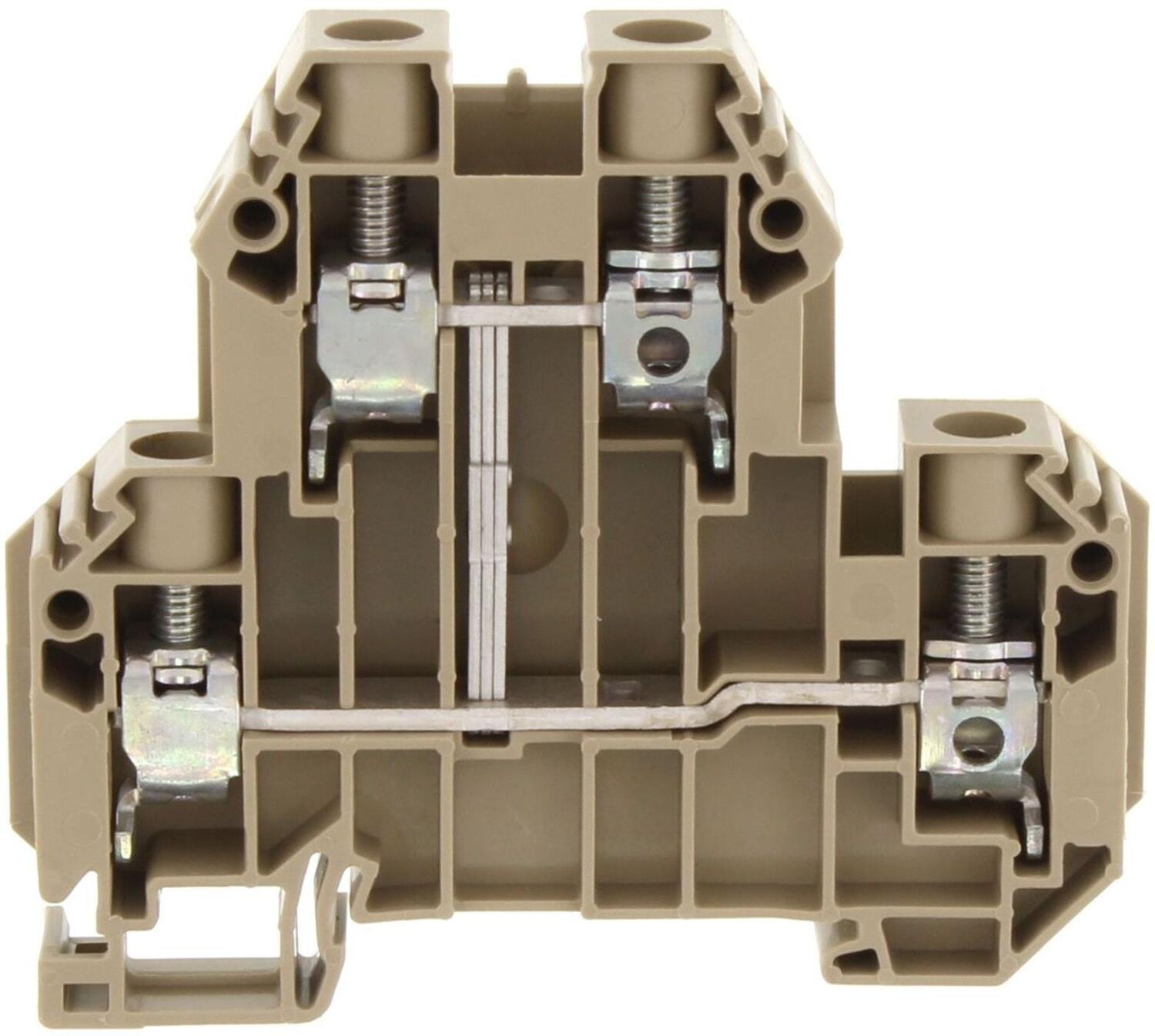

Zacisk dwupoziomowy SRKD 10 beżowy
Nr produktu:
17191.2 Skopiowano
connected vertically
4
Beżowy
CZ
2 szt
37,62 g
10 mm²
2,4
76 A
16 mm²
6
16 mm²
1,2
18
600 V
1000 V
600 V
65 A
M 4
B7
EN 60947-7-1:2009
10,1 mm
50 szt
68 mm
8 kV
57 A
65 A
10 mm²

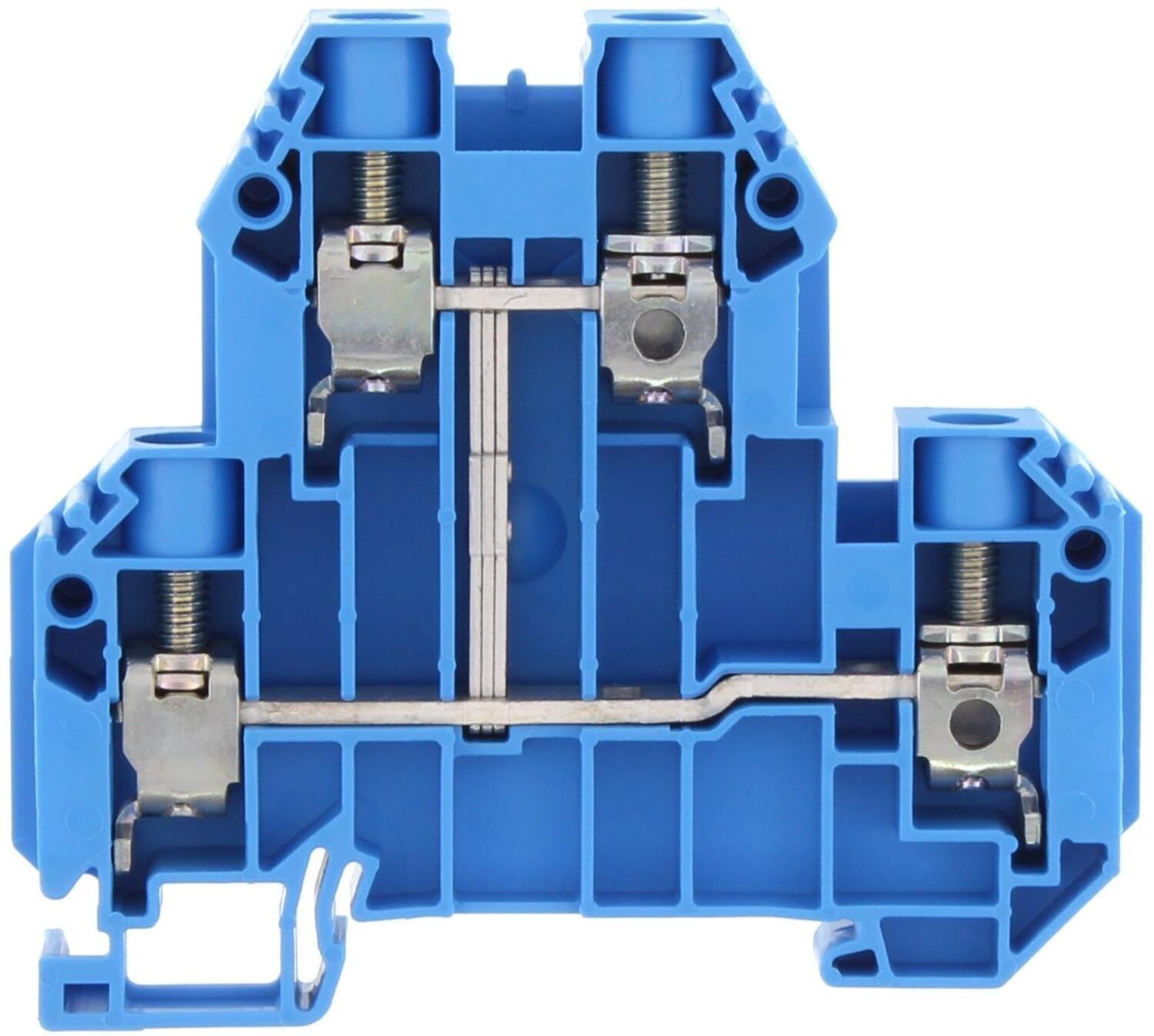

Zacisk dwupoziomowy SRKD 10 niebieski
Nr produktu:
17191.5 Skopiowano
connected vertically
4
Niebieski
DE
2 szt
37,62 g
10 mm²
2,4
76 A
16 mm²
6
16 mm²
1,2
18
600 V
1000 V
600 V
65 A
M 4
B7
EN 60947-7-1:2009
10,1 mm
50 szt
68 mm
8 kV
57 A
65 A
10 mm²

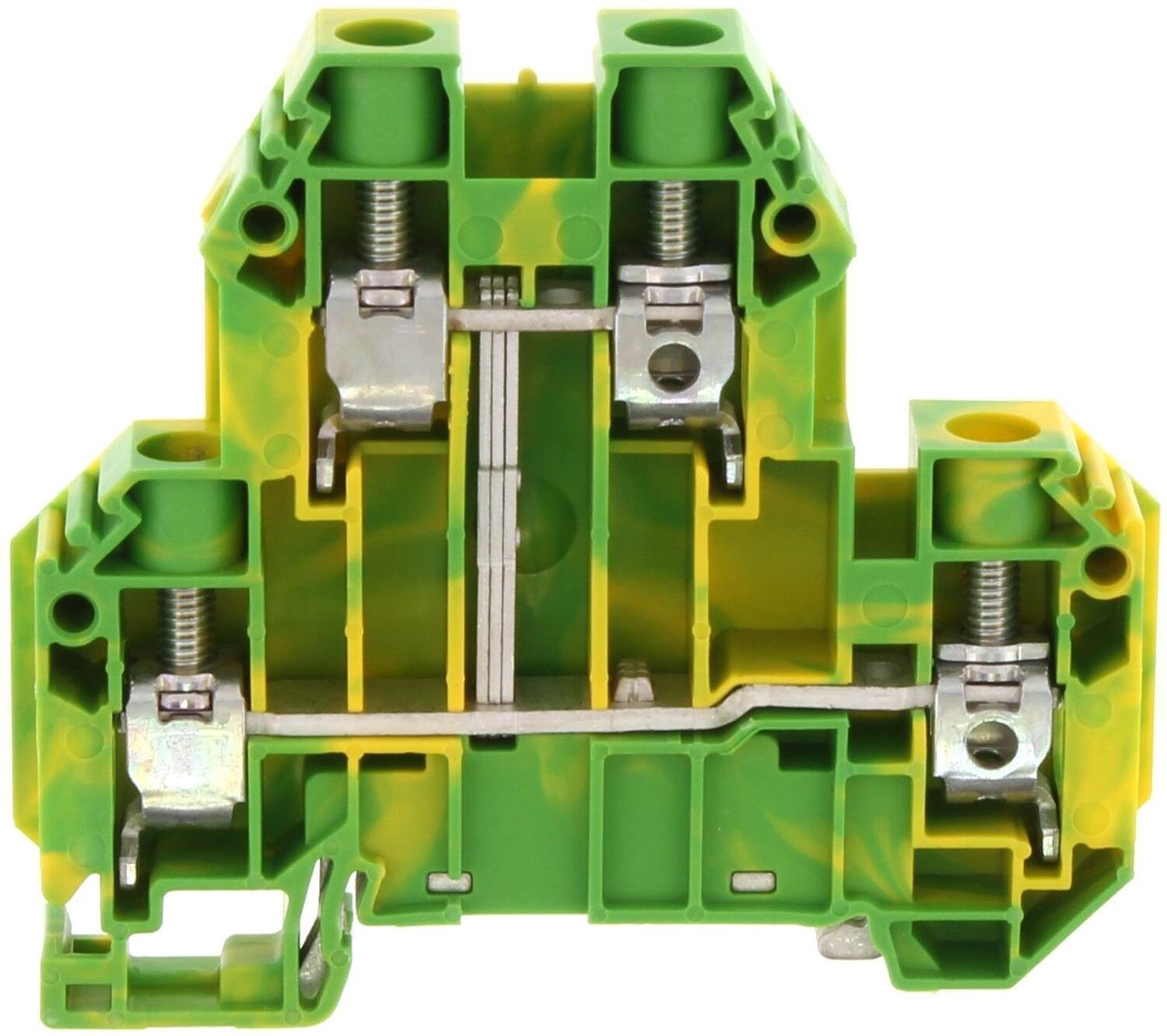

Zacisk uziemiający SSLD 10 GNYE
Nr produktu:
17192.2 Skopiowano
4
Zielony/żółty
CZ
2 szt
48,06 g
10 mm²
2,4
16 mm²
6
16 mm²
1,2
18
M 4
B7
EN 60947-7-2:2009
10,1 mm
50 szt
68 mm
10 mm²
