Wybrany wariant produktu

Specyfikacja techniczna

Długość usunięcia powłoki izolacyjnej 10 mm
Dopuszczenia UL, cUL, KEMA KUR, EAC
Kategoria przepięciowa III
Klasa palności UL94-V0
Kod taryfy celnej 85369010
Kolor Szary
Kraj pochodzenia DE
Liczba pól 1
Masa 13,91 g
Materiał izolacji Poliamid 6.6
Max. linka z tulejką 4 mm²
Max. moment obrotowy 1
Max. obciążalność prądowa 41 A
Max. przekrój drutu 6 mm²
Max. przekrój przewodu (AWG) 10
Max. przekrój żyły 6 mm²
Max. temperatura pracy 120 °C
Min. linka z tulejką 0,2 mm²
Min. moment obrotowy 0,5
Min. przekrój drutu 0,2 mm²
Min. przekrój przewodu (AWG) 26
Min. przekrój żyły 0,2 mm²
Min. temperatura pracy -40 °C
Montaż Montaż bezpośredni
Napięcie znamionowe cUL 300 V
Napięcie znamionowe IEC 630 V
Napięcie znamionowe UL 300 V
Prąd znamionowy cUL 30 A
Rozmiar śruby M 3
Sonda testowa EN 60 947-1 A4
Standard cUL C22.2 No 158
Standard EAC TR ZU 004/2011
Standard KEMA KEUR EN 60947-7-1:2009
Standard UL UL 1059
Stopień zanieczyszczenia 3
Thickness of mounting plate, max. 4 mm
Typ śruby Płaski
Wielkość opakowania 50 szt
Znamionowe napięcie udarowe 6 kV
Znamionowy prąd 32 A
Znamionowy prąd UL 30 A
Znamionowy przekrój przewodu 4 mm²

Do pobrania

Akcesoria

Powiązane

Nowości

CrossBoard 800 A – bezkompromisowa dystrybucja energii

CrossBoard 800 A firmy Wöhner to modułowy system dystrybucji energii prądu przemiennego przeznaczony do przemysłowych rozdzielnic elektrycznych. Można go traktować jak szynę główną i wszystkie jej komponenty w jednym systemie, gotową do szybkiego montażu.

Akademia OEM

Kasety sterownicze w pigułce

Kasety sterownicze stosowane są w wielu gałęziach przemysłu, umożliwiając sprawowanie kontroli nad pracą maszyn budowlanych, centrów obróbczych i innych urządzeń elektrycznych. Jednym z wiodących producentów w tej dziedzinie jest firma Baco, która specjalizuje się zarówno w produkcji standardowych kaset zatrzymania awaryjnego, jak i kastomizowanych na życzenie Klienta.

Nowości

Drukarka MG4 – nowa generacja drukowania znaczników

Drukarka termotransferowa Cembre MG4 ma za zadanie nadrukowywać znaczniki, identyfikatory, naklejki informacyjne, opisy oraz etykiety do identyfikacji przewodów, urządzeń oraz komponentów elektrycznych.

Nowości

Udoskonalone szafy naścienne „Higienic Design” firmy nVent

Oferta firmy nVent obejmuje pełną gamę szaf sterowniczych przeznaczonych dla Klientów szeroko rozumianej branży spożywczej, przemysłu farmaceutycznego, a także do stosowania w innych branżach wymagających zapewnienia odpowiedniej czystości.

Akademia OEM

Przepusty kablowe i dławiki KDS Click

Tylko 3 elementy, a tak wiele możliwości. Tak w skrócie można by określić modułowy system przepustów kablowych KDSClick produkowany przez niemiecką firmę Conta-Clip.

Nowości

Pełna gama szaf elektrycznych firmy nVent Hoffmann

Produkty nVent Hoffmann charakteryzuje bezkompromisowa jakość, wyjątkowe wzornictwo oraz szybkość montażu.

Warianty produktu Długość Długość usunięcia powłoki izolacyjnej Dodatkowe informacje Dopuszczenia Kategoria przepięciowa Klasa palności Kolor Liczba pól Masa Materiał Materiał izolacji Max. linka z tulejką Max. moment obrotowy Max. obciążalność prądowa Max. przekrój drutu Max. przekrój przewodu (AWG) Max. przekrój żyły Max. temperatura pracy Min. linka z tulejką Min. moment obrotowy Min. przekrój drutu Min. przekrój przewodu (AWG) Min. przekrój żyły Min. temperatura pracy Montaż Napięcie znamionowe cUL Napięcie znamionowe IEC Napięcie znamionowe UL Prąd znamionowy cUL Rozmiar śruby Sonda testowa EN 60 947-1 Standard cUL Standard EAC Standard KEMA KEUR Standard UL Stopień zanieczyszczenia Szerokość Thickness of mounting plate, max. Typ śruby Wielkość opakowania Wysokość Znamionowe napięcie udarowe Znamionowy prąd Znamionowy prąd UL Znamionowy przekrój przewodu Cena

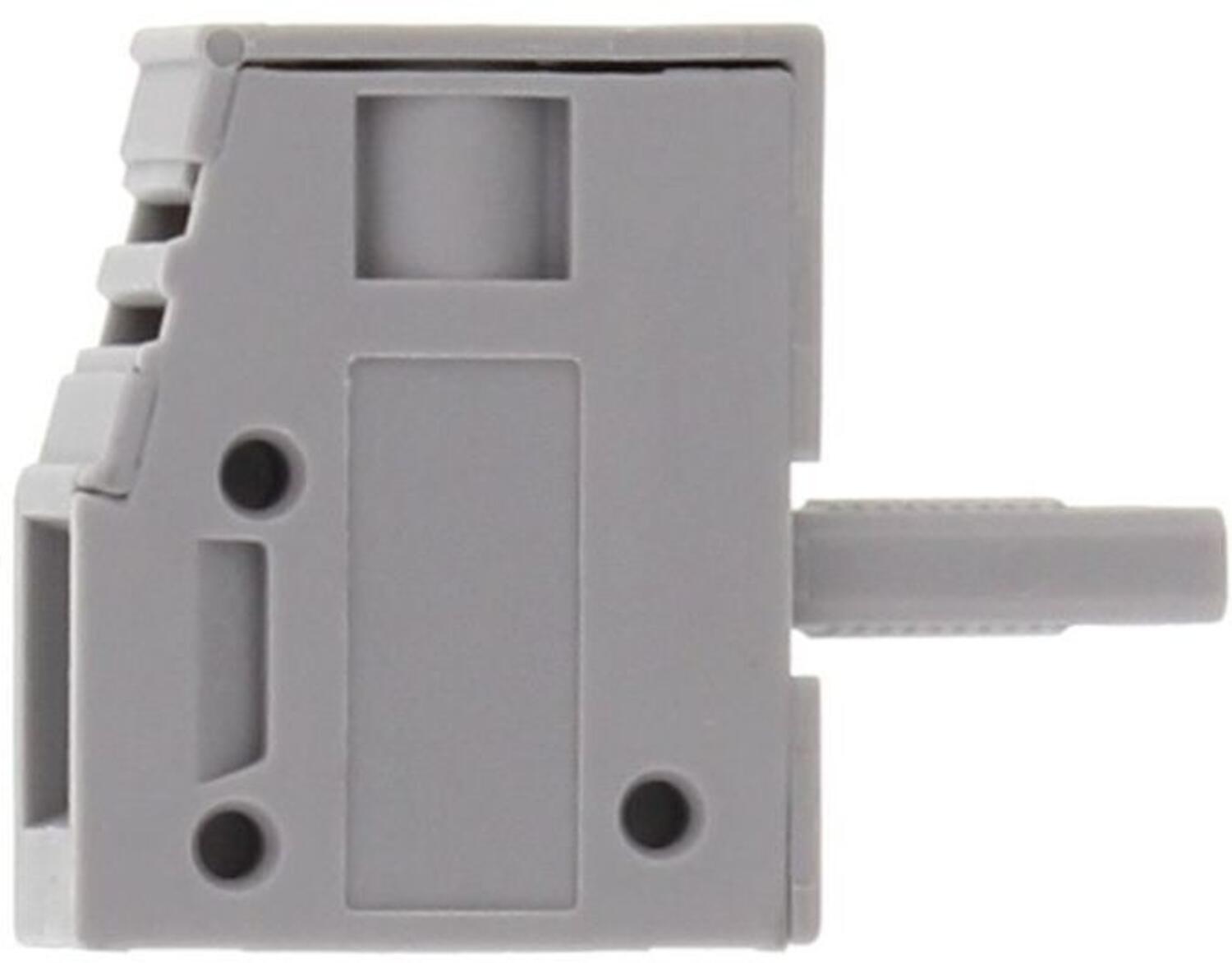

SDK 4/2A GR
Nr produktu:
17380.6 Skopiowano
10 mm
UL, cUL, KEMA KUR, EAC
III
UL94-V0
Szary
1
13,91 g
Poliamid 6.6
4 mm²
1
41 A
6 mm²
10
6 mm²
120 °C
0,2 mm²
0,5
0,2 mm²
26
0,2 mm²
-40 °C
Montaż bezpośredni
300 V
630 V
300 V
30 A
M 3
A4
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
UL 1059
3
4 mm
Płaski
50 szt
6 kV
32 A
30 A
4 mm²

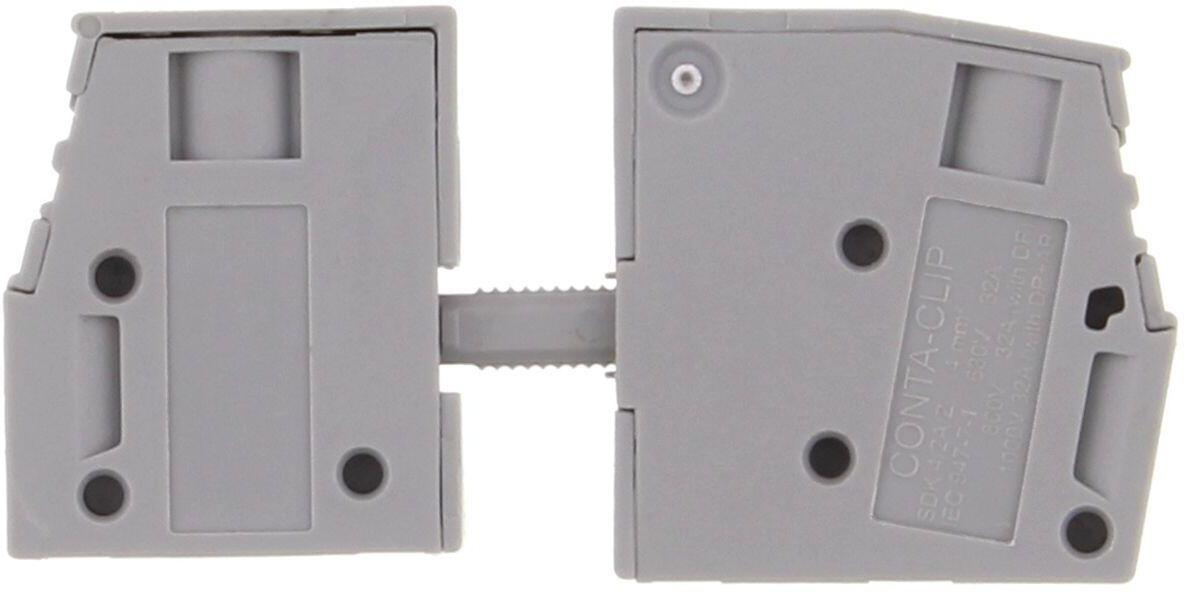

SDK 4/2A/Z GR
Nr produktu:
17381.6 Skopiowano
10 mm
with housing pegs
UL, cUL, KEMA KUR, EAC
III
UL94-V0
Szary
1
14,11 g
Poliamid 6.6
4 mm²
1
41 A
6 mm²
10
6 mm²
120 °C
0,2 mm²
0,5
0,2 mm²
26
0,2 mm²
-40 °C
Montaż bezpośredni
300 V
630 V
300 V
30 A
M 3
A4
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
UL 1059
3
4 mm
Płaski
50 szt
6 kV
32 A
30 A
4 mm²

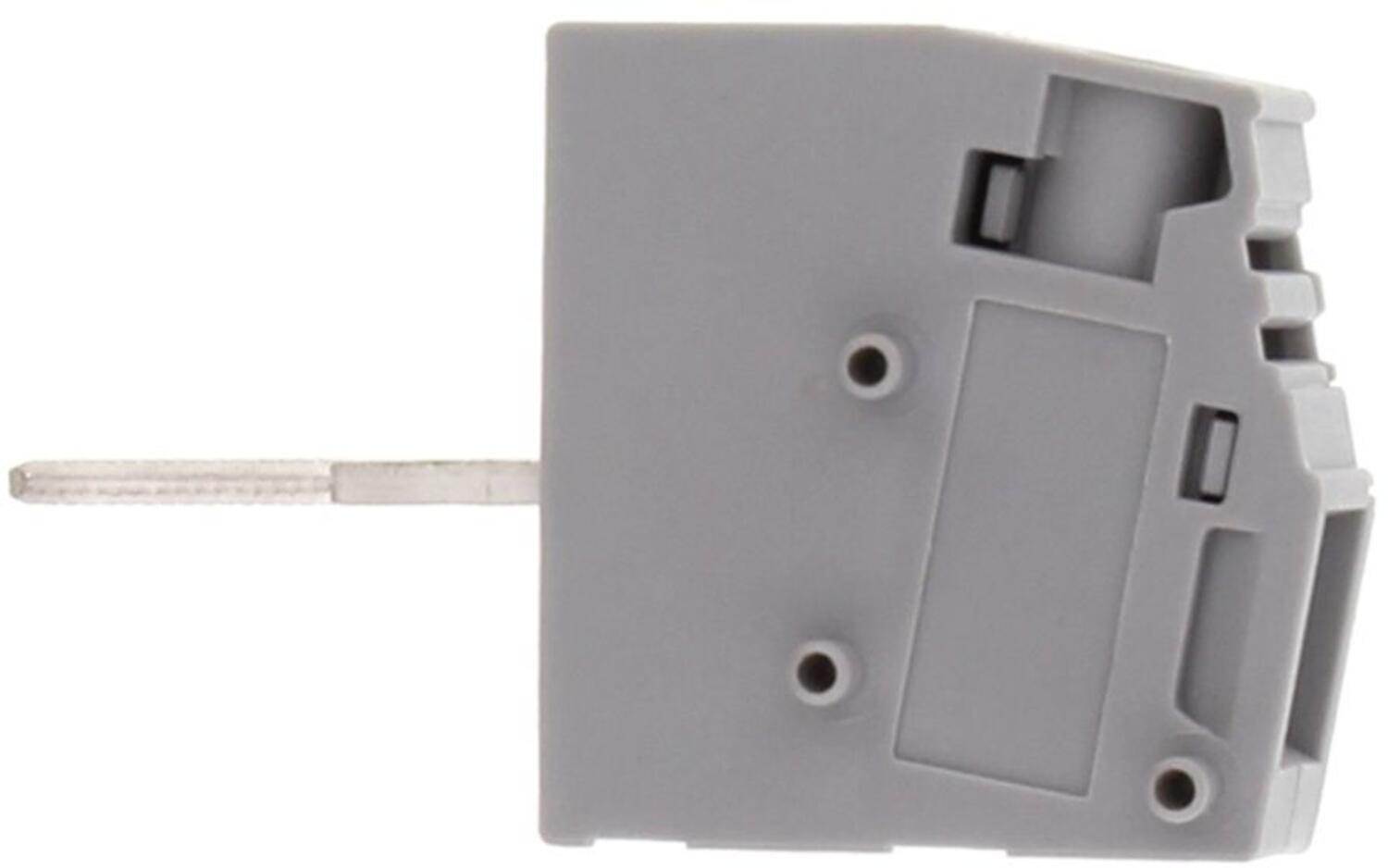

SDK 4/1A/1L GR
Nr produktu:
17382.6 Skopiowano
10 mm
UL, cUL, KEMA KUR, EAC
III
UL94-V0
Szary
1
8,19 g
Poliamid 6.6
4 mm²
1
41 A
6 mm²
10
4 mm²
120 °C
0,2 mm²
0,5
0,2 mm²
26
0,2 mm²
-40 °C
Montaż bezpośredni
300 V
250 V
300 V
30 A
M 3
A4
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
UL 1059
3
4 mm
Płaski
50 szt
6 kV
32 A
30 A
4 mm²
SDK 4/1A/1L/Z GR
Nr produktu:
17383.6 Skopiowano
10 mm
with housing pegs
UL, cUL, KEMA KUR, EAC
III
UL94-V0
Szary
1
8,33 g
Poliamid 6.6
4 mm²
1
41 A
6 mm²
10
4 mm²
120 °C
0,2 mm²
0,5
0,2 mm²
26
0,2 mm²
-40 °C
Montaż bezpośredni
300 V
250 V
300 V
30 A
M 3
A4
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
UL 1059
3
4 mm
Płaski
50 szt
6 kV
32 A
30 A
4 mm²

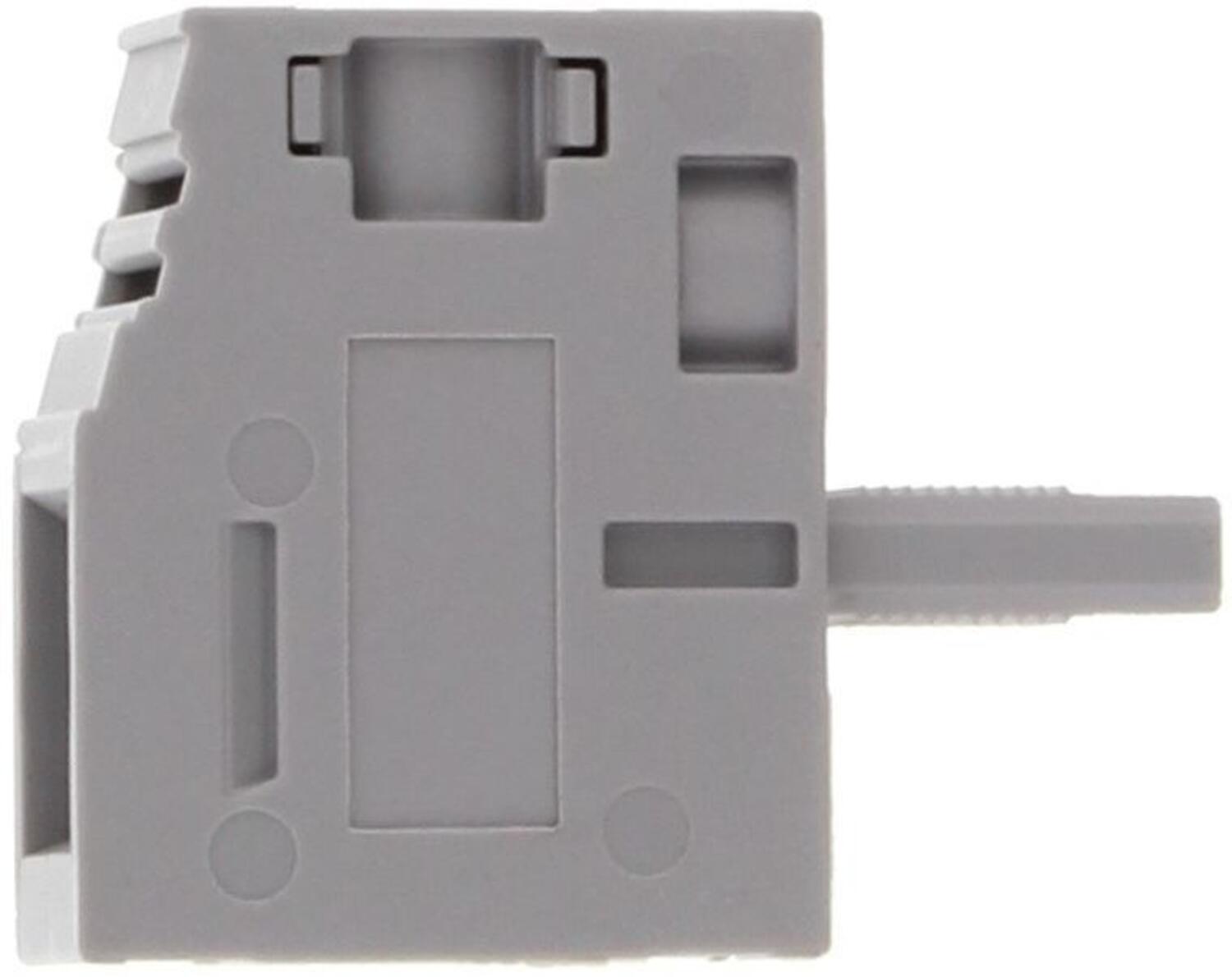

SDK 10/2A szary
Nr produktu:
17386.6 Skopiowano
12 mm
UL, cUL, KEMA KUR, EAC
III
UL94-V0
Szary
1
21,18 g
Poliamid 6.6
10 mm²
2,4
76 A
16 mm²
6
16 mm²
120 °C
0,2 mm²
1,2
0,2 mm²
20
0,2 mm²
-40 °C
Montaż bezpośredni
300 V
630 V
300 V
65 A
M 4
A6
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
UL 1059
3
4 mm
Płaski
50 szt
6 kV
57 A
65 A
10 mm²
SDK 10/2A/Z szary
Nr produktu:
17387.6 Skopiowano
12 mm
with housing pegs
UL, cUL, KEMA KUR, EAC
III
UL94-V0
Szary
1
21,38 g
Poliamid 6.6
10 mm²
2,4
76 A
16 mm²
6
16 mm²
120 °C
0,2 mm²
1,2
0,2 mm²
20
0,2 mm²
-40 °C
Montaż bezpośredni
300 V
630 V
300 V
65 A
M 4
A6
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
UL 1059
3
4 mm
Płaski
50 szt
6 kV
57 A
65 A
10 mm²

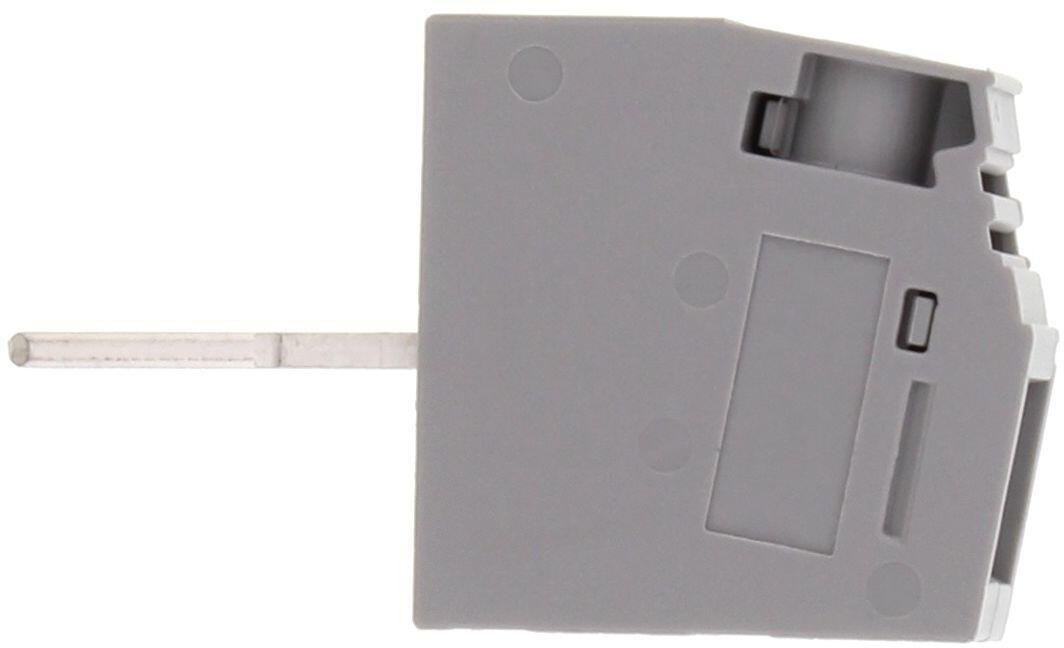

SDK 10/1A/1L szary
Nr produktu:
17388.6 Skopiowano
12 mm
UL, cUL, KEMA KUR, EAC
III
UL94-V0
Szary
1
21,18 g
Poliamid 6.6
10 mm²
2,4
76 A
16 mm²
6
16 mm²
120 °C
0,2 mm²
1,2
0,2 mm²
20
0,2 mm²
-40 °C
Montaż bezpośredni
300 V
320 V
300 V
65 A
M 4
A6
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
UL 1059
3
4 mm
Płaski
50 szt
6 kV
57 A
65 A
10 mm²

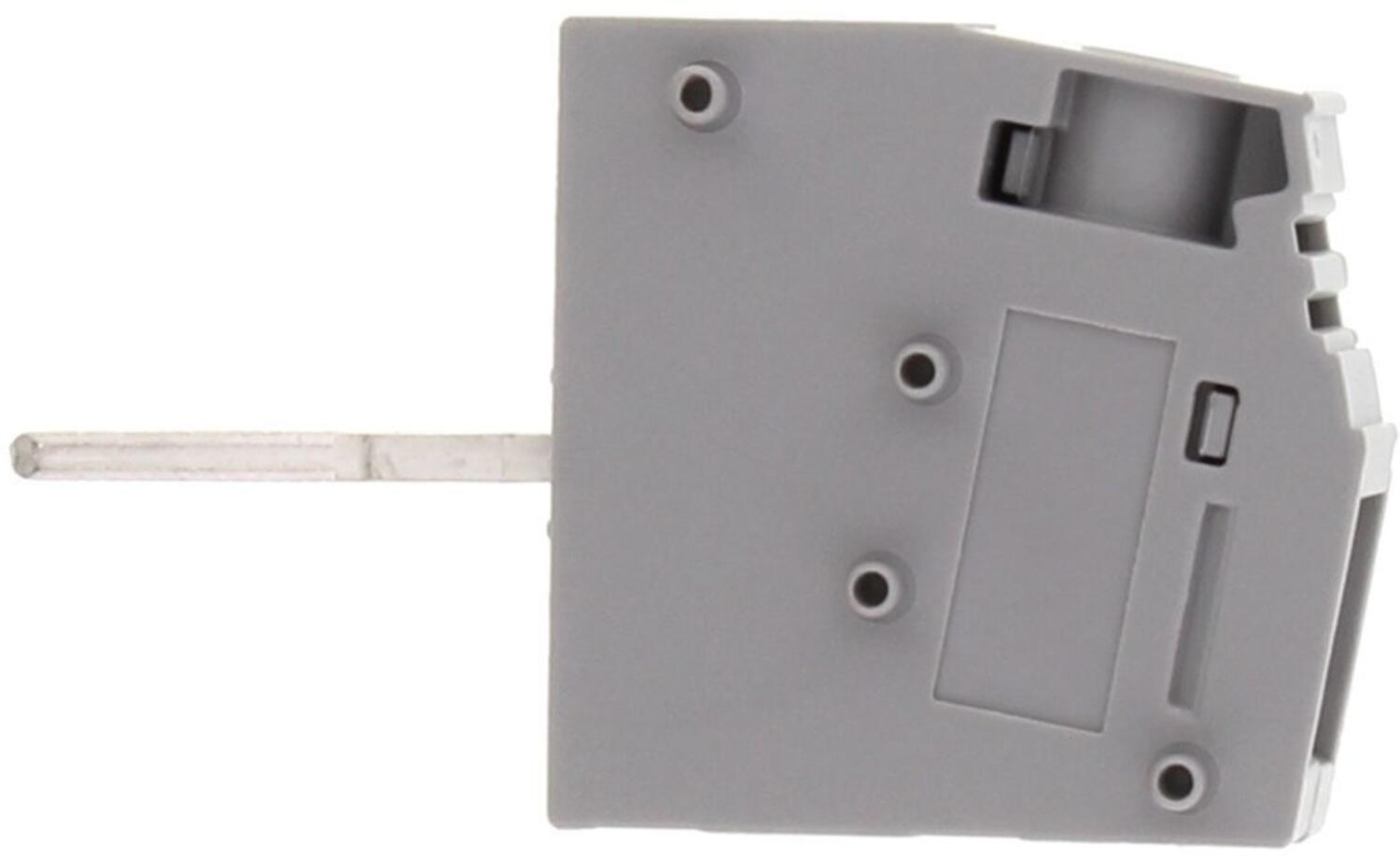

SDK 10/1A/1L/Z szary
Nr produktu:
17389.6 Skopiowano
12 mm
with housing pegs
UL, cUL, KEMA KUR, EAC
III
UL94-V0
Szary
1
21,38 g
Poliamid 6.6
10 mm²
2,4
76 A
16 mm²
6
16 mm²
120 °C
0,2 mm²
1,2
0,2 mm²
20
0,2 mm²
-40 °C
Montaż bezpośredni
300 V
320 V
300 V
65 A
M 4
A6
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
UL 1059
3
4 mm
Płaski
50 szt
6 kV
57 A
65 A
10 mm²
A_2_Bild_7.tif
SDK 16/2A szary
Nr produktu:
17394.6 Skopiowano
16 mm
UL, cUL, KEMA KUR, EAC
III
UL94-V0
Szary
1
35,33 g
Poliamid 6.6
16 mm²
4
101 A
25 mm²
4
25 mm²
120 °C
1,5 mm²
2
1,5 mm²
16
1,5 mm²
-40 °C
Montaż bezpośredni
300 V
630 V
300 V
10 A
M 5
A7
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
UL 1059
3
6 mm
Płaski
50 szt
6 kV
76 A
10 A
16 mm²

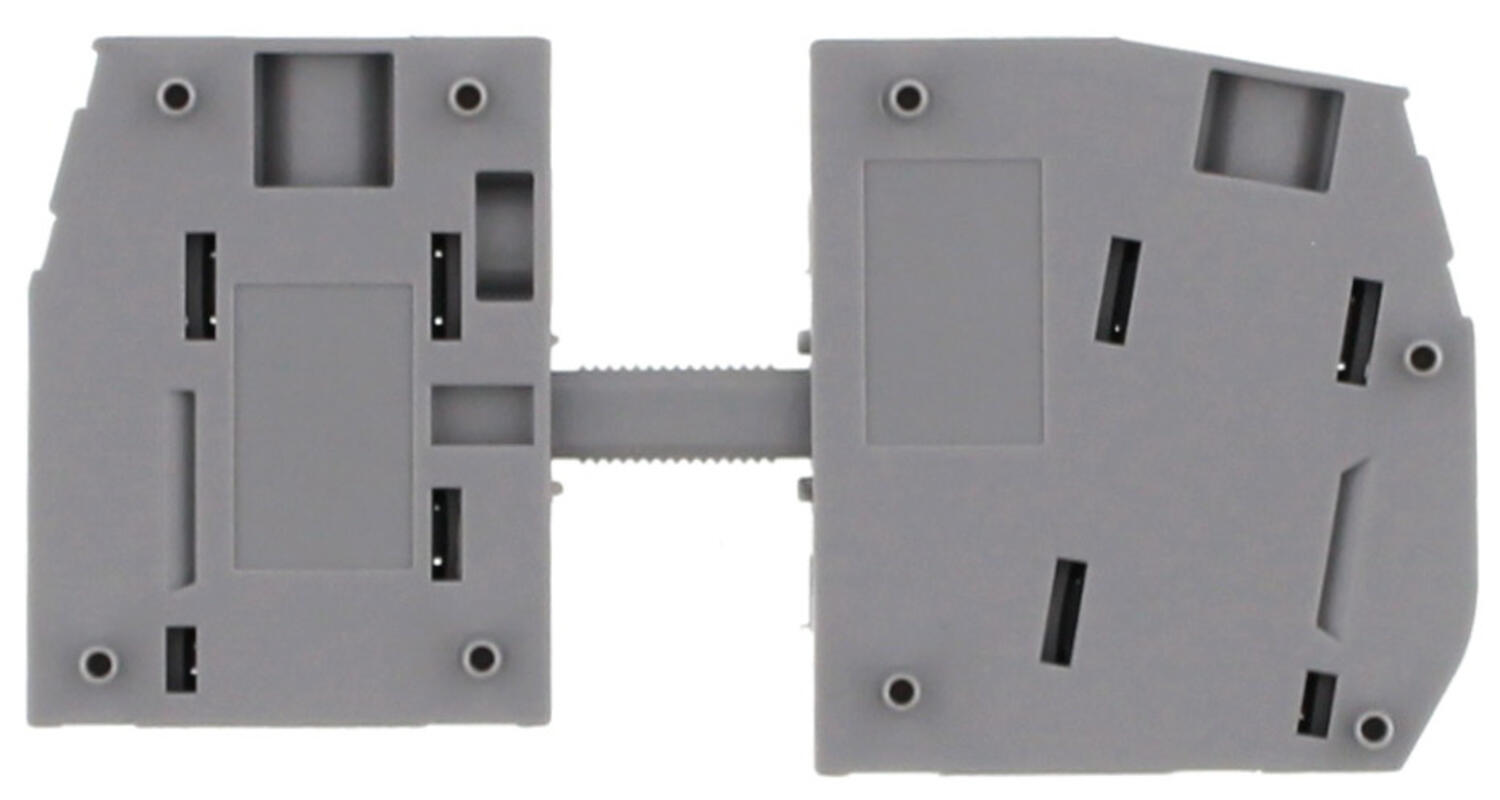

SDK 16/2A/Z szary
Nr produktu:
17398.6 Skopiowano
with housing pegs
Szary
35,73 g
Montaż bezpośredni
50 szt
A_2_Bild_7.tif
SDK 16/1A/1B szary
Nr produktu:
17396.6 Skopiowano
16 mm
UL, cUL, KEMA KUR, EAC
III
UL94-V0
Szary
1
26,91 g
Poliamid 6.6
16 mm²
4
101 A
25 mm²
4
25 mm²
120 °C
1,5 mm²
2
1,5 mm²
16
1,5 mm²
-40 °C
Montaż bezpośredni
300 V
400 V
300 V
5 A
M 5
A7
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
UL 1059
3
6 mm
Płaski
50 szt
6 kV
76 A
5 A
16 mm²
A_2_Bild_7.tif
SDK 16/1A/1B/Z szary
Nr produktu:
17397.6 Skopiowano
16 mm
with housing pegs
UL, cUL, KEMA KUR, EAC
III
UL94-V0
Szary
1
27,12 g
Poliamid 6.6
16 mm²
4
101 A
25 mm²
4
25 mm²
120 °C
1,5 mm²
2
1,5 mm²
16
1,5 mm²
-40 °C
Montaż bezpośredni
300 V
400 V
300 V
5 A
M 5
A7
C22.2 No 158
TR ZU 004/2011
EN 60947-7-1:2009
UL 1059
3
6 mm
Płaski
50 szt
6 kV
76 A
5 A
16 mm²

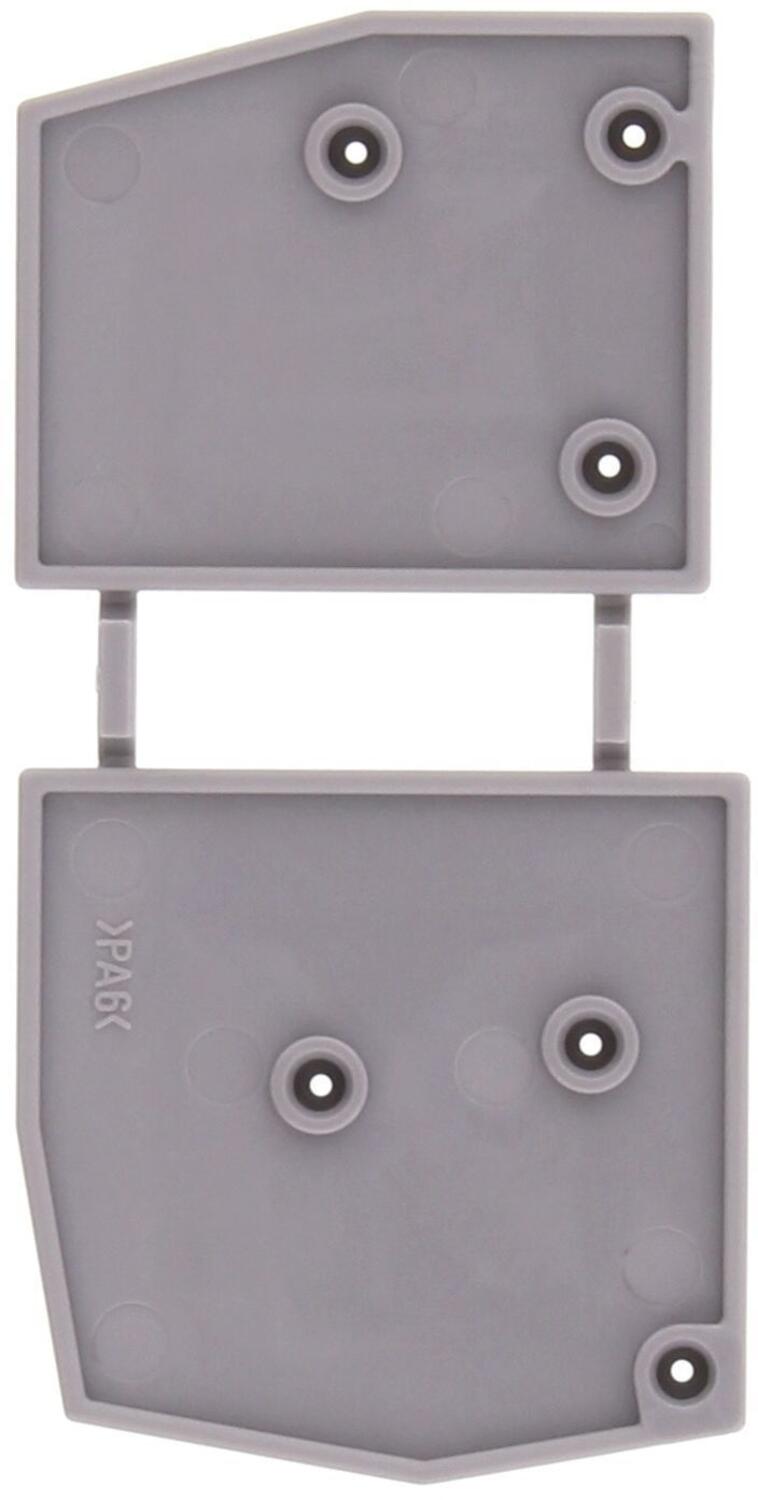

SDK 4-DP GR
Nr produktu:
17431.6 Skopiowano
56,75 mm
distance plate inside+outside set
UL94-V0
Szary
1,9 g
Poliamid 6.6
120 °C
-40 °C
3 mm
50 szt
28,4 mm

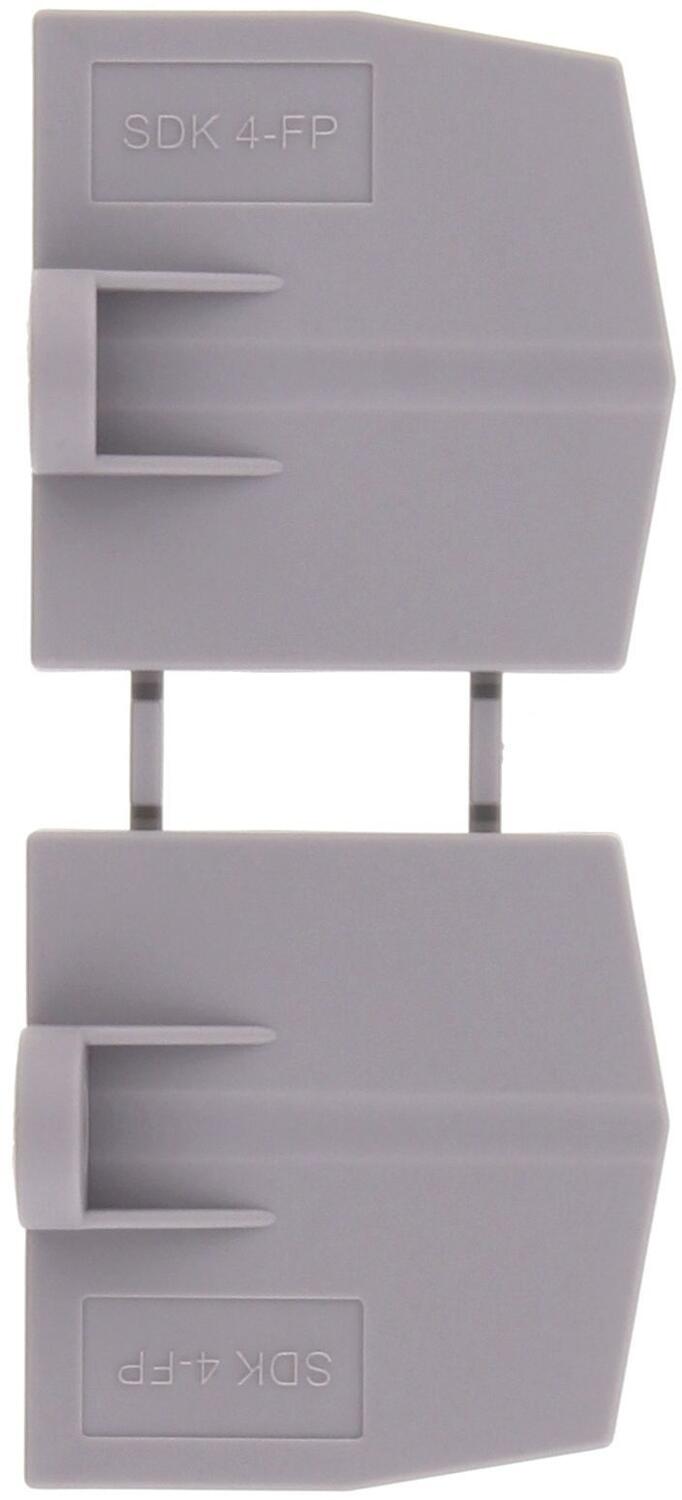

SDK 4-FP GR
Nr produktu:
17432.6 Skopiowano
63,2 mm
flange plate outside set
UL94-V0
Szary
2,8 g
Poliamid 6.6
120 °C
-40 °C
10,75 mm
50 szt
27,5 mm

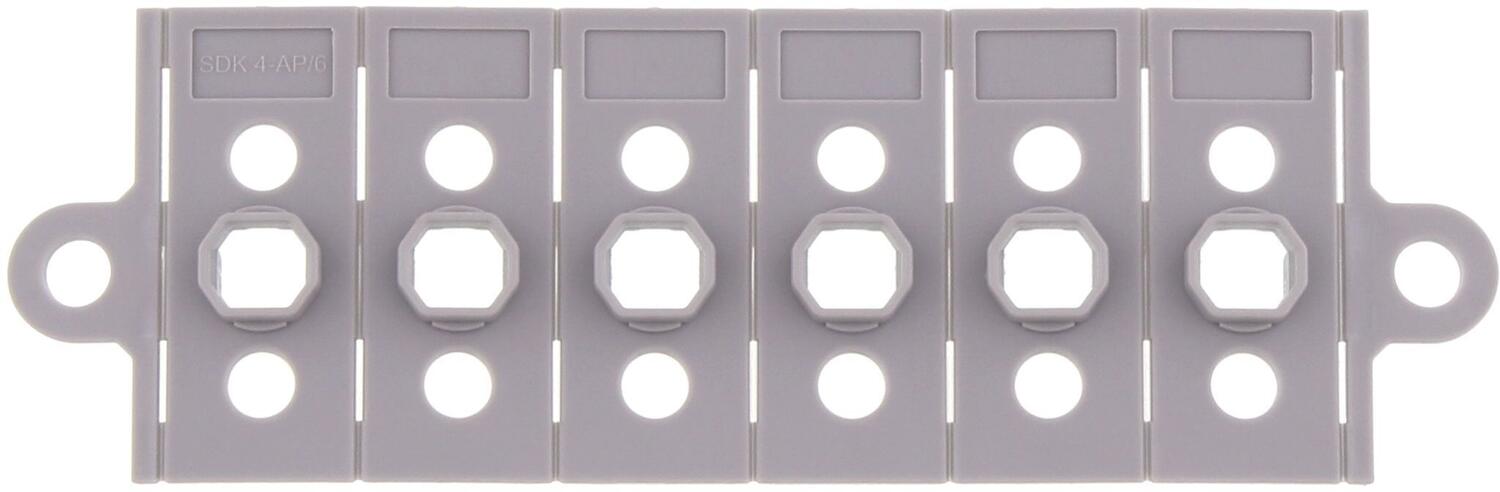

SDK 4-AP/6 GR
Nr produktu:
17433.6 Skopiowano
70 mm
adapter plate outside 6pcs strip
UL94-V0
Szary
2,1 g
Poliamid 6.6
120 °C
-40 °C
5,3 mm
10 szt
27,2 mm

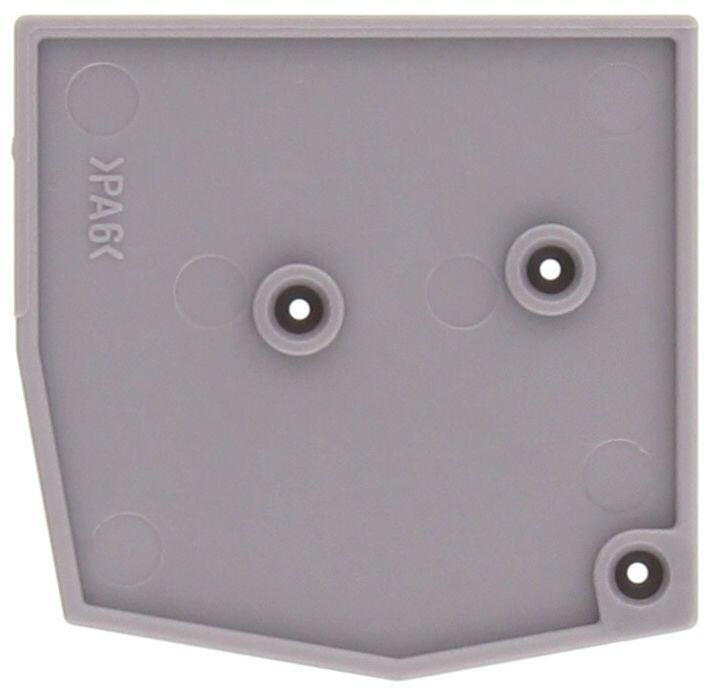

SDK 4-DPA GR
Nr produktu:
17434.6 Skopiowano
27,5 mm
distance plate outer side
UL94-V0
Szary
1,02 g
Poliamid 6.6
120 °C
-40 °C
3 mm
50 szt
28,2 mm

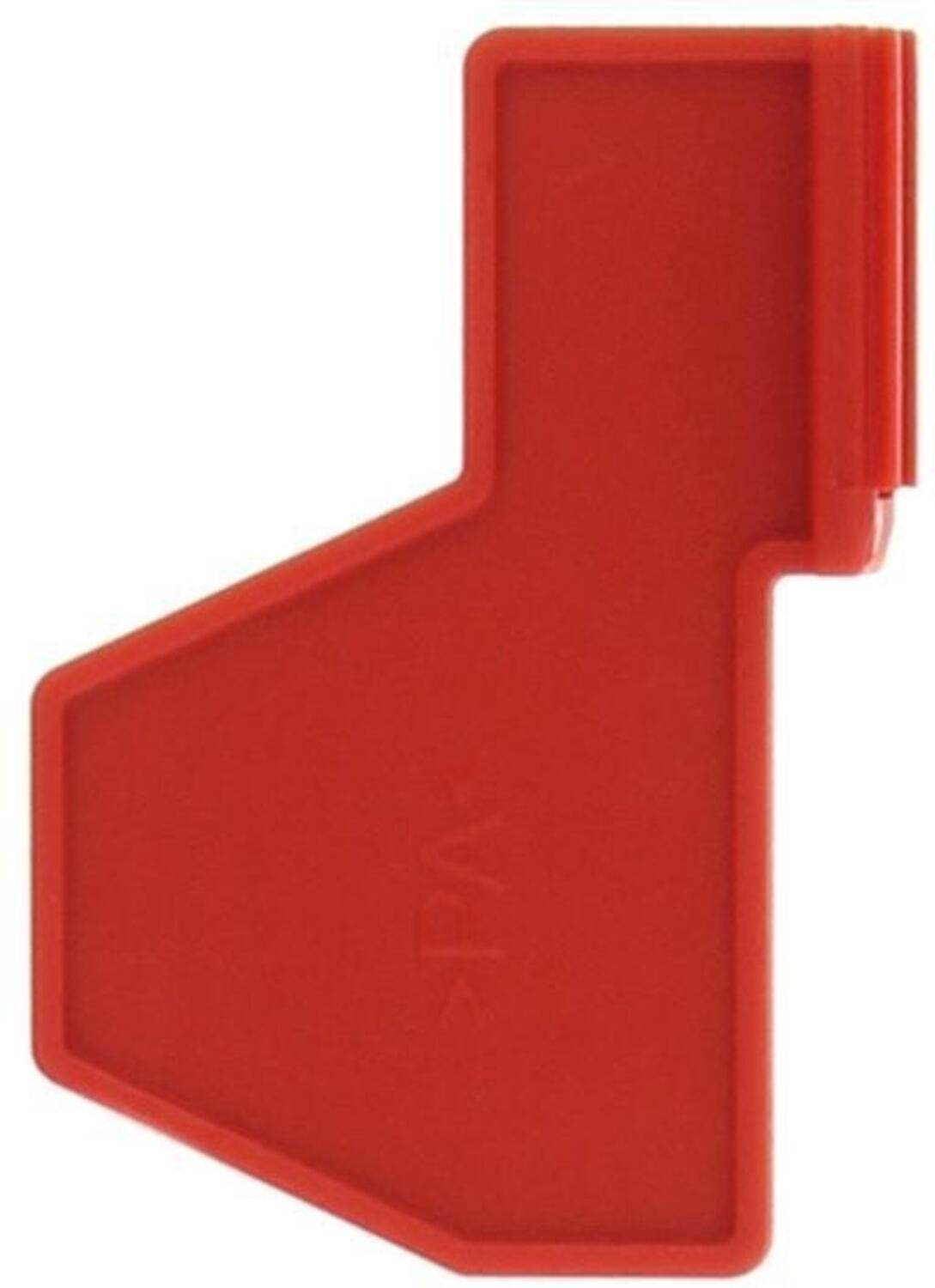

SDK 4-TWI RD
Nr produktu:
17435.9 Skopiowano
20,3 mm
UL94-V0
Czerwony
0,6 g
Poliamid 6.6
120 °C
-40 °C
6,4 mm
50 szt
28,4 mm

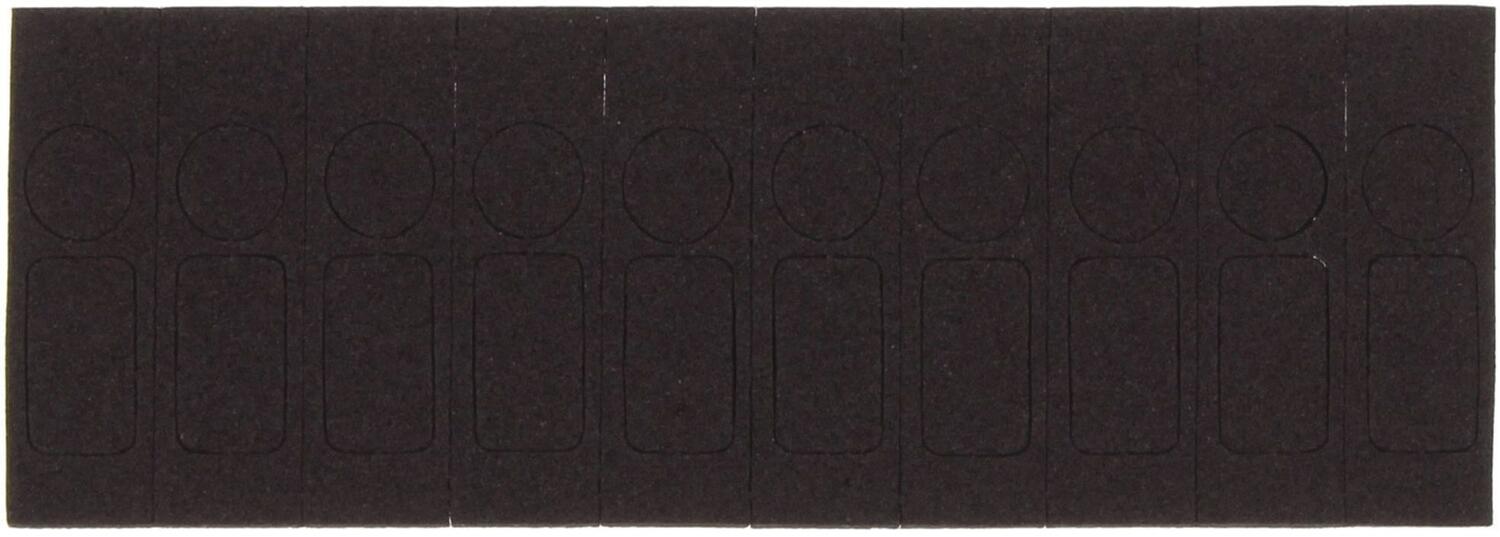

SDK 4-SPI/10 DG
Nr produktu:
17436.4 Skopiowano
81 mm
PE foam gasket perforated
Ciemnoszary
0,06 g
2 mm
100 szt
28,4 mm

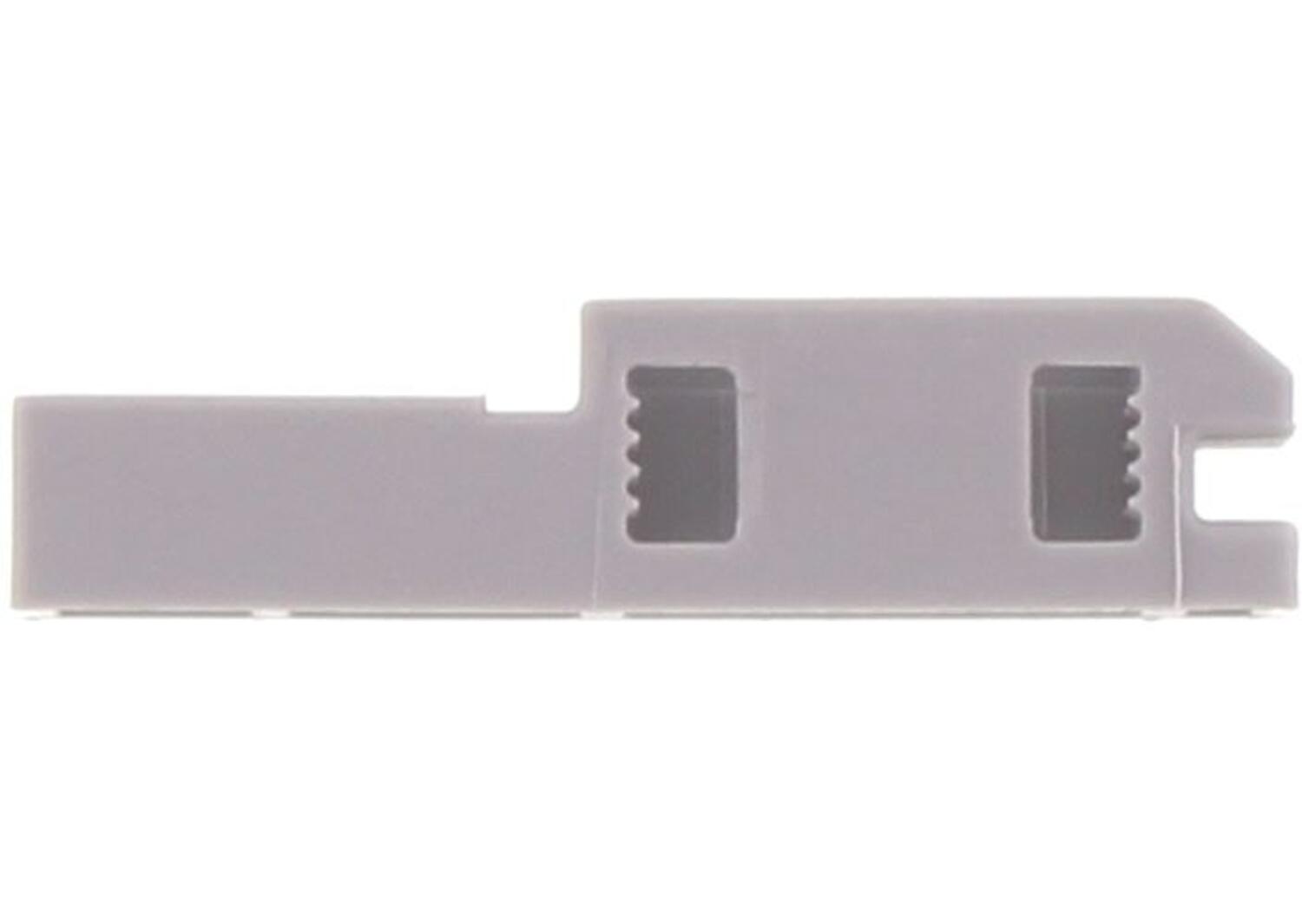

SDK 4-VPI GR
Nr produktu:
17437.6 Skopiowano
8,1 mm
compound platte inner side
UL94-V0
Szary
0,6 g
Poliamid 6.6
120 °C
-40 °C
7 mm
50 szt
28,4 mm

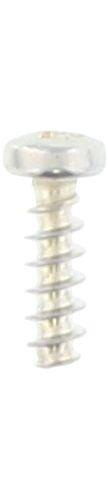

BS-SDK4 3x10
Nr produktu:
17438.6 Skopiowano
10 mm
0,01 g
EJOT PT-K - 3,0
Phillips z nacięciem krzyżowym
100 szt
A_2_Bild_7.tif
SDK 10-DP szary
Nr produktu:
17441.6 Skopiowano
distance plate inside+outside set
UL94-V0
Szary
2,55 g
Poliamid 6.6
120 °C
-40 °C
3 mm
50 szt
32,6 mm
A_2_Bild_7.tif
SDK 10-FP szary
Nr produktu:
17442.6 Skopiowano
flange plate outside set
UL94-V0
Szary
3,87 g
Poliamid 6.6
120 °C
-40 °C
50 szt
32,86 mm
A_2_Bild_7.tif
SDK 10-AP/6 szary
Nr produktu:
17443.6 Skopiowano
82 mm
adapter plate outside 6pcs strip
UL94-V0
Szary
2,65 g
Poliamid 6.6
120 °C
-40 °C
10 szt
31,6 mm

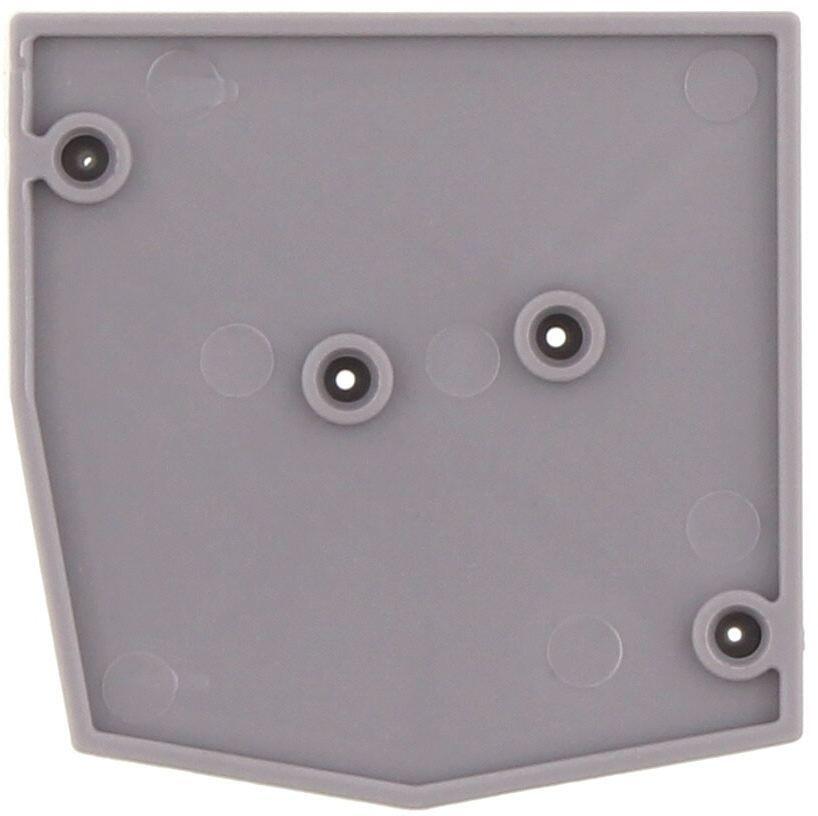

SDK 10-DPA szary
Nr produktu:
17444.6 Skopiowano
32,87 mm
distance plate outer side
UL94-V0
Szary
1,44 g
Poliamid 6.6
120 °C
-40 °C
3 mm
50 szt
32,6 mm

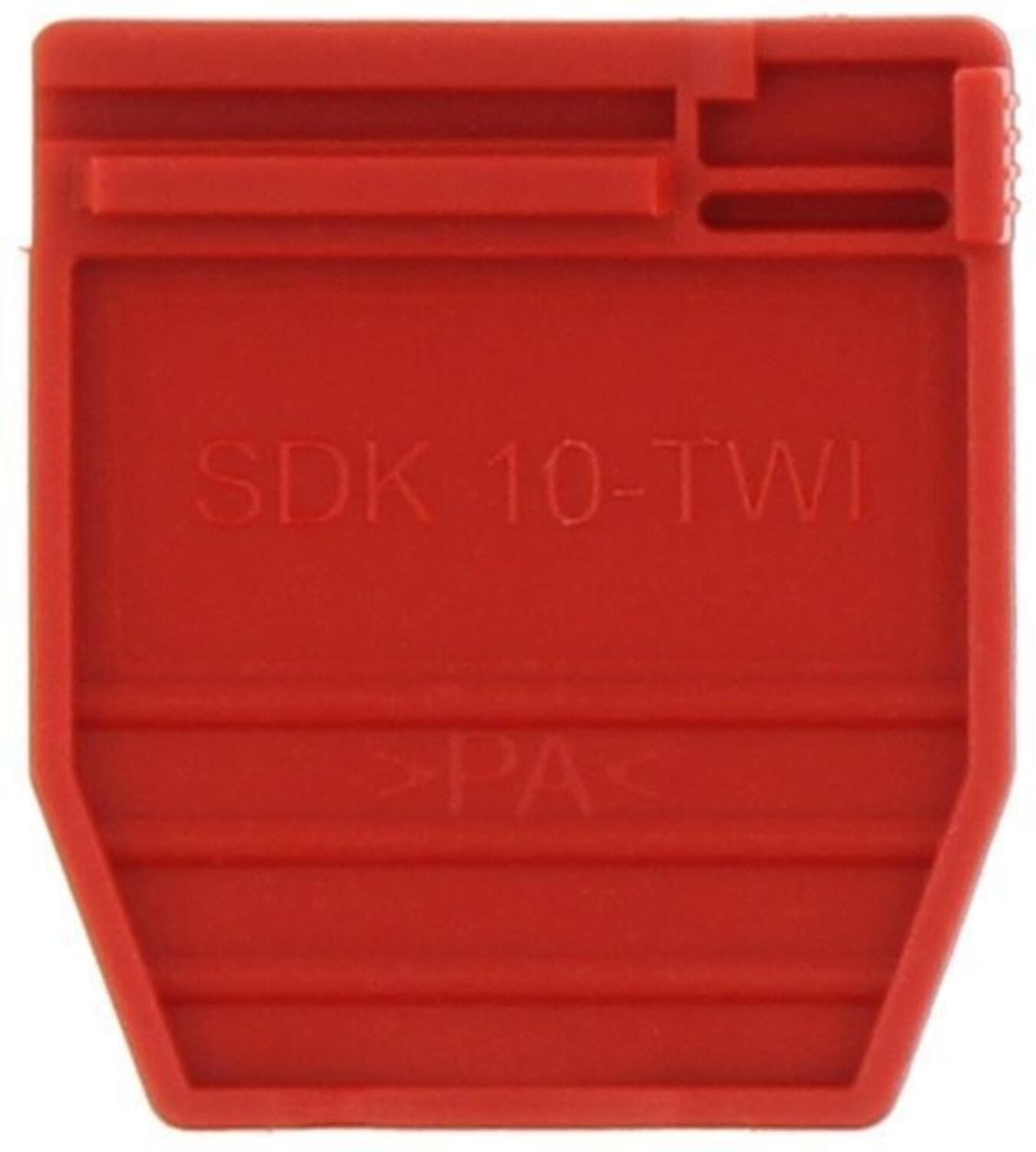

SDK 10-TWI czerwony
Nr produktu:
17445.9 Skopiowano
22,2 mm
UL94-V0
Czerwony
0,96 g
Poliamid 6.6
120 °C
-40 °C
6,4 mm
50 szt
25,1 mm
A_2_Bild_7.tif
SDK 10-SPI/10 DG
Nr produktu:
17446.4 Skopiowano
101 mm
PE foam gasket perforated
Ciemnoszary
0,01 g
2 mm
100 szt
22,2 mm
A_2_Bild_7.tif
SDK 10-VPI szary
Nr produktu:
17447.6 Skopiowano
compound platte inner side
UL94-V0
Szary
1,01 g
Poliamid 6.6
120 °C
-40 °C
10,1 mm
50 szt
22,2 mm

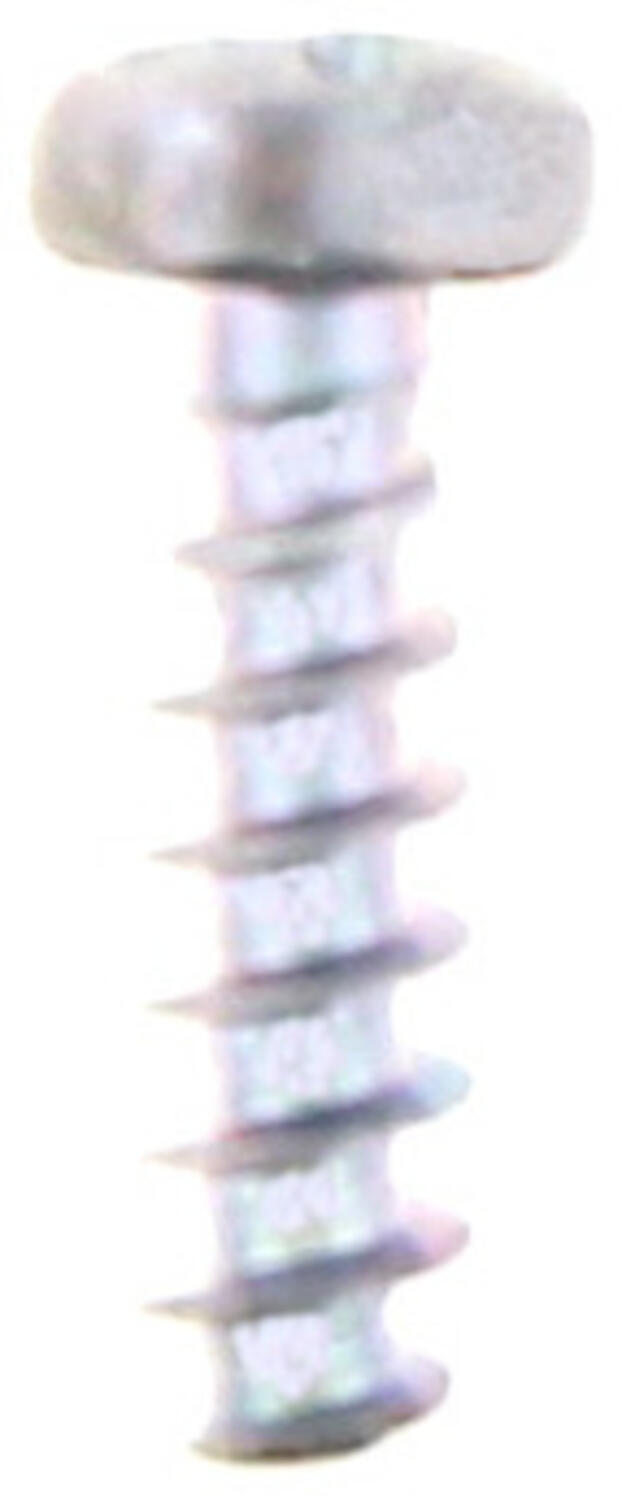

BS-SDK10/16 4x12
Nr produktu:
17448.6 Skopiowano
14 mm
1,23 g
EJOT PT-K - 4,0
Phillips z nacięciem krzyżowym
100 szt
A_2_Bild_7.tif
SDK 16-DP szary
Nr produktu:
17451.6 Skopiowano
distance plate inside+outside set
Szary
3,9 g
50 szt
A_2_Bild_7.tif
SDK 16-FP szary
Nr produktu:
17452.6 Skopiowano
flange plate outside set
Szary
5,7 g
50 szt
A_2_Bild_7.tif
SDK 16-AP/6 szary
Nr produktu:
17453.6 Skopiowano
adapter plate outside 6pcs strip
UL94-V0
Szary
3,9 g
Poliamid 6.6
120 °C
-40 °C
10 szt
A_2_Bild_7.tif
SDK 16-DPA szary
Nr produktu:
17454.6 Skopiowano
distance plate outer side
Szary
2,2 g
50 szt
A_2_Bild_7.tif
SDK 16-TWI czerwony
Nr produktu:
17455.9 Skopiowano
Czerwony
1,6 g
50 szt
A_2_Bild_7.tif
SDK 16-SPI/10 DG
Nr produktu:
17456.4 Skopiowano
PE foam gasket perforated
Ciemnoszary
0,09 g
100 szt
A_2_Bild_7.tif
SDK 16-VPI szary
Nr produktu:
17457.6 Skopiowano
compound platte inner side
Szary
1,8 g
50 szt

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
